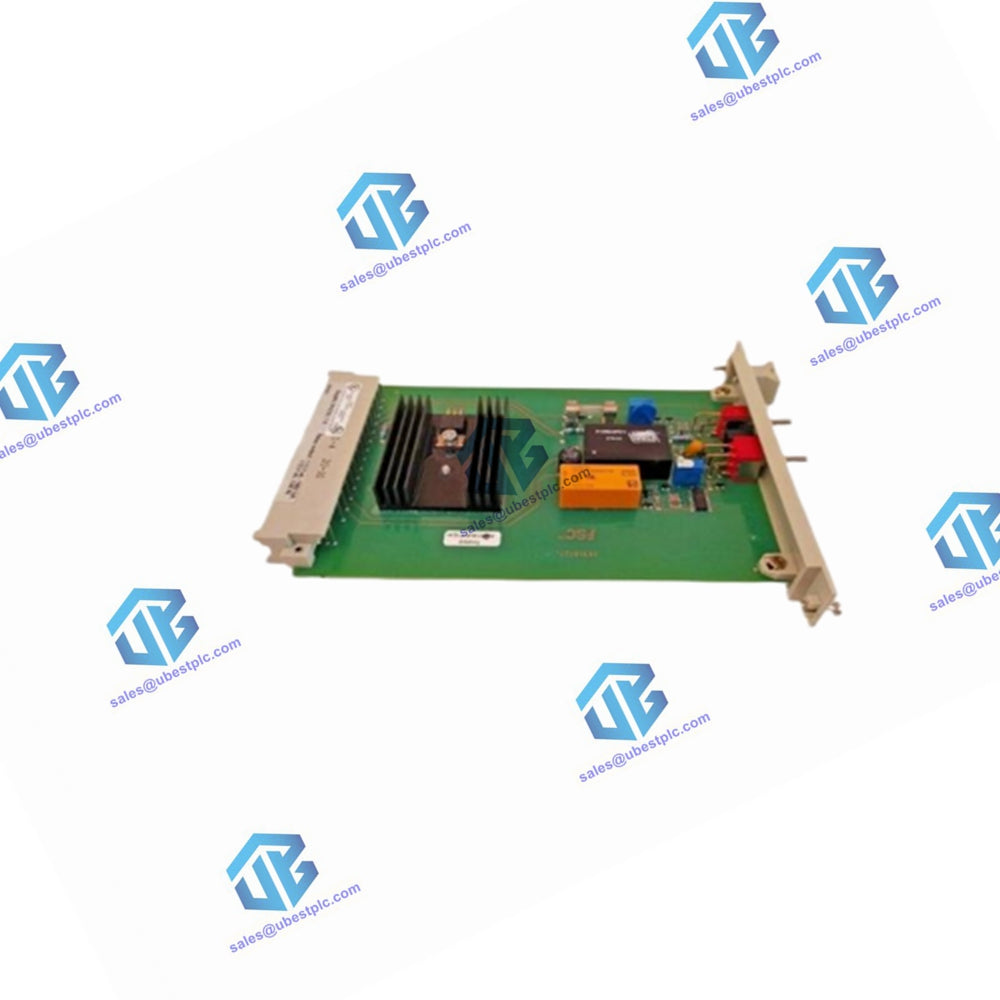

10310/2/1 جهاز كشف التسرب الأرضي (ELD)

نظرة عامة: الوحدة 10310/2/1 عبارة عن كاشف تسرب الأرض (ELD) مصمم لرصد واكتشاف أخطاء الأرض في أنظمة 24 فولت تيار مستمر. ويتميز بوظيفة الاختبار الذاتي اليدوي ومراقبة الاتصال الأرضي لضمان سلامة النظام وسلامته.

سمات:

• كشف تسرب الأرض: قادر على مراقبة الأعطال الأرضية في أنظمة 24 فولت تيار مستمر، أو 48 فولت تيار مستمر، أو 60 فولت تيار مستمر، أو 110 فولت تيار مستمر.
• مراقبة الاتصال الأرضي: توفر مراقبة مستمرة أو متقطعة للاتصال الأرضي.
• وظيفة الاختبار الذاتي: يمكن تفعيلها يدويًا أو تشغيلها عبر إشارات الإدخال (Rst24، Rst110).
• خيارات إعادة الضبط: يدعم إعادة الضبط اليدوي أو تطبيق الإشارة عالية المستوى على مدخلات Rst24 أو Rst110.
• قدرة الاختبار: تختبر الوحدة والاتصال الأرضي باستخدام مقاومة تبلغ 1.5 كيلو أوم أو مقاومة متصلة بمنفذ Earth2.
• مؤشر LED: يعرض تردد الاتصال المحدد عند التشغيل في الوضع المتقطع.

المواصفات الفنية:

قوة:

• جهد الإمداد: 24 فولت تيار مستمر (بحد أقصى 30 فولت تيار مستمر)
• العرض الحالي: ماكس. 60 مللي أمبير

مساهمة الجهد:

• Rst24: 18 إلى 70 فولت تيار مستمر
  • تيار الإدخال: 1.1 مللي أمبير عند 24 فولت تيار مستمر
• Rst110: 40 إلى 130 فولت تيار مستمر
  • تيار الإدخال: 2.5 مللي أمبير عند 110 فولت تيار مستمر

أرض:

• جهد الأرض: -12 فولت تيار مستمر (لا يوجد خطأ أرضي)
• عتبة خطأ الأرض: -30 إلى +125 فولت تيار مستمر
• الأعلى. تيار الأرض:
  • 5.5 مللي أمبير (± 1 مللي أمبير)
  • 25.0 مللي أمبير (± 5 مللي أمبير)

جهة اتصال الإخراج:

• الأعلى. جهد الخرج: 115 فولت تيار مستمر
• الأعلى. تيار الخرج: 2 أ

ترحيل الاتصالات:

• مقاومة الاتصال الأولية: 30 مللي أوم
• الأعلى. الحالي: 5A
• الأعلى. جهد التحويل: 250 فولت تيار مستمر / 250 فولت تيار متردد
• الأعلى. الحمل المتحول: 100 وات / 1000 فولت أمبير
• العمر الكهربائي المتوقع: 100,000 عملية تبديل
• العمر الميكانيكي المتوقع: 200,000,000 عملية تبديل

تثبيت:

• رمز الوحدة: الثقوب A5، A11
• رمز الحامل: دبابيس كبيرة A5، A11

وزن:

• الوزن: 0.2 كجم

يوفر ELD 10310/2/1 إمكانات قوية للكشف عن الأعطال الأرضية ومراقبتها، مما يوفر وظائف السلامة المهمة لأنظمة التيار المباشر المختلفة.
