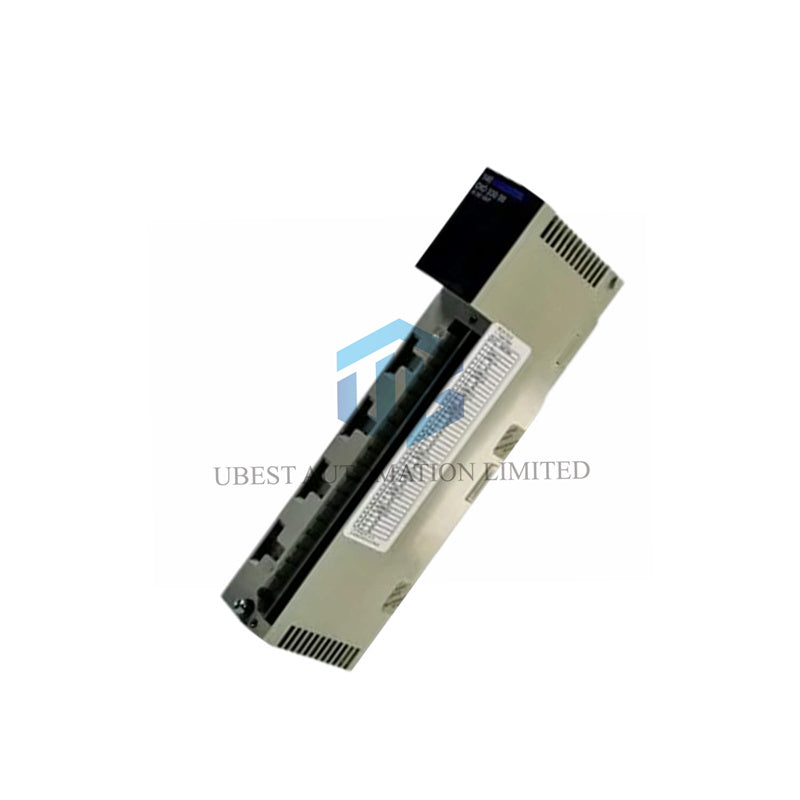

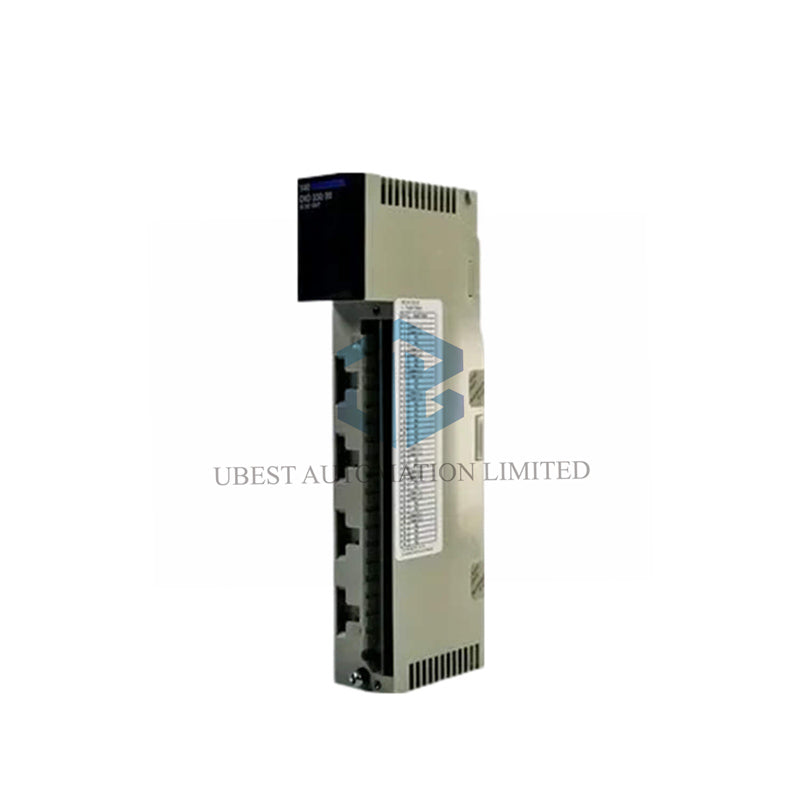

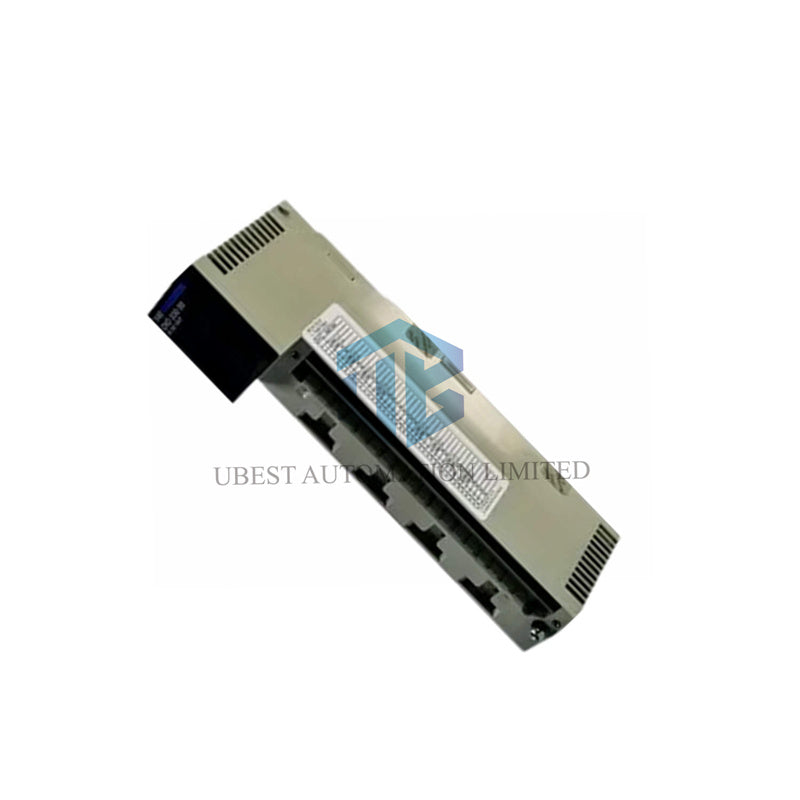

وحدة الإخراج الآمنة جوهريًا شنييدر إلكتريك مودكون 140DIO33000C

التحكم بأمان في المناطق الخطرة. شنييدر إلكتريك 140DIO33000C هي وحدة إخراج منفصلة آمنة جوهريًا لنظام مودكون كوانتوم. وهي معتمدة للاستخدام في المناطق الخطرة من النوع 20 و21 و22. توفر هذه الوحدة ثمانية مخارج مفتوحة المجمع لتشغيل الأجهزة الميدانية. تضمن التشغيل الآمن من خلال تحديد الطاقة لمنع الاشتعال.

مواصفات المنتج

• الشركة المصنعة والمنصة: شنييدر إلكتريك مودكون كوانتوم
• رقم القطعة: 140DIO33000C
• نوع المنتج: وحدة إخراج منفصلة آمنة جوهريًا بثماني نقاط
• نوع الإخراج: مفتوح المجمع
• جهد الإخراج: 24 فولت تيار مستمر
• أقصى تيار تحميل: 45 مللي أمبير لكل نقطة، 360 مللي أمبير لكل وحدة
• تيار التسرب (مغلق): 0.4 مللي أمبير لكل نقطة
• زمن الاستجابة: 1 مللي ثانية (تشغيل أو إيقاف)
• شهادة المنطقة الخطرة: ATEX II1 G/D، EEx ia IIC T4
• المناطق المتوافقة: 20، 21، 22 (غبار وغاز)
• العزل: 2500 فولت تيار مستمر بين القنوات والحافلة
• استهلاك الطاقة: 5 واط
• درجة حرارة التشغيل: من 0°م إلى +60°م
• ارتفاع التشغيل: حتى 5000 متر
• حماية من التفريغ الكهروستاتيكي: 4 كيلوفولت تلامس، 8 كيلوفولت تفريغ هوائي
• الشهادات الرئيسية: ATEX، FM Cl. 1 Div. 2، UL 508، CSA، GOST، SIRA
• الوزن: حوالي 0.45 كجم (0.99 رطل)

الميزات الرئيسية وفوائد السلامة

• السلامة الجوهرية (EEx ia): تحد من الطاقة الكهربائية إلى مستويات لا يمكنها إشعال الأجواء الخطرة المحددة.
• توافق واسع مع المناطق: معتمد للاستخدام في المناطق 20/21/22 (الغبار) والمناطق الغازية المقابلة مع الحواجز المرتبطة.
• حماية متينة: يحتوي على صمامات داخلية، وقمع الجهد العابر، وعزل عالي الجودة (2500 فولت).
• تبديل سريع وموثوق: زمن استجابة 1 مللي ثانية للتحكم الدقيق في الصمامات الكهرومغناطيسية، والمؤشرات، وحواجز السلامة الجوهرية.
• متانة صناعية: لوحة مغطاة بطبقة واقية، نطاق درجة حرارة تشغيل واسع، ومناعة عالية ضد التفريغ الكهروستاتيكي والمجالات الكهرومغناطيسية.
• اعتمادات عالمية: تحمل شهادات دولية رئيسية لنشر المشاريع في جميع أنحاء العالم.

التطبيقات النموذجية

• التحكم في صمامات الملف اللولبي والمؤشرات في مناطق العمليات الخطرة (الكيميائية، الصيدلانية).
• تشغيل الأجهزة الميدانية في صوامع الحبوب، مطاحن الدقيق، وغيرها من بيئات الغبار القابل للاشتعال.
• منشآت إنتاج وتكرير النفط والغاز التي تتطلب معدات للمناطق 1/21 أو 2/22.
• أي تطبيق يجب أن تدخل فيه الإشارات إلى موقع خطير مصنف من وحدة تحكم PLC في منطقة آمنة.

الضمان والشحن

تغطي هذه الوحدة الحرجة للسلامة ضمانًا لمدة 12 شهرًا. نتعامل معها ونشحنها بعناية فائقة عبر شركات الشحن العالمية مثل FedEx وUPS وDHL لضمان التسليم الآمن.

الأسئلة المتكررة

ما هي السلامة الجوهرية (IS)؟

السلامة الجوهرية هي تقنية حماية تضمن أن الطاقة الكهربائية في الدائرة الميدانية منخفضة جدًا بحيث لا تسبب شرارة أو حرارة قد تشعل جوًا خطيرًا محددًا.

هل يمكنني توصيل الأجهزة مباشرة في المنطقة الخطرة بهذه الوحدة؟

لا. وحدة 140DIO33000C هي وحدة آمنة جوهريًا، ولكن يجب استخدامها مع حواجز أو عوازل IS معتمدة تقع في المنطقة الآمنة. توفر الحواجز تحديد الطاقة النهائي.

ماذا يعني إخراج "مفتوح المجمع"؟

هو إخراج تبديل يقوم بسحب التيار. عند التفعيل، يربط الحمل بالأرضي (0 فولت). يجب تزويد الجهاز الميداني بجهد 24 فولت تيار مستمر من مصدر طاقة معتمد IS.

هل يسمح بالتبديل الساخن لهذه الوحدة؟

لا. التبديل الساخن (الإزالة/الإدخال أثناء التشغيل) غير مسموح به للوحدات الآمنة جوهريًا وفقًا لمعايير السلامة. يجب إيقاف تشغيل النظام.

ما البرنامج الذي يهيئ هذه الوحدة؟

يتم تهيئتها ضمن تكوين الأجهزة لوحدة PLC باستخدام برامج Unity Pro أو Concept أو ProWORX. يتعرف البرنامج عليها كوحدة إخراج IS بثماني نقاط.
