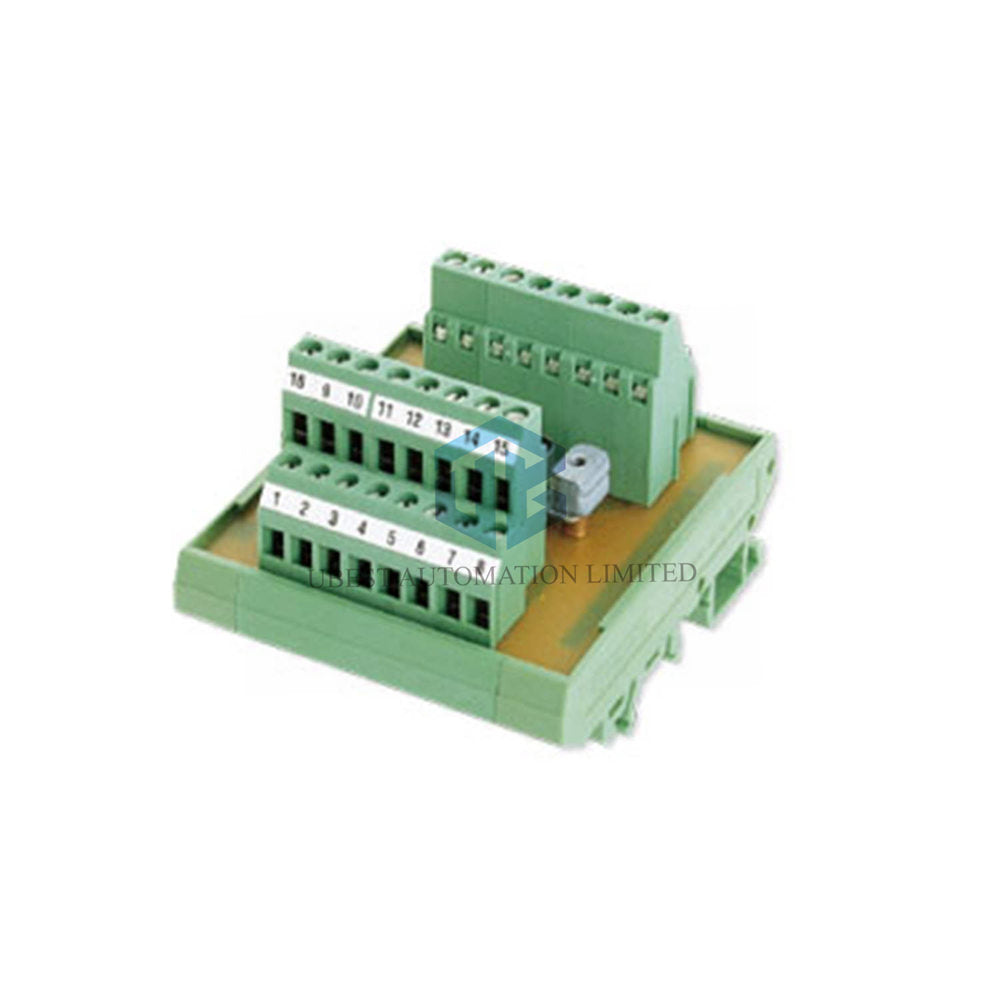

وحدة خزانة التبديل PT-15/2 – رابط البرمجة الدقيقة

المواصفات الفنية

• العلامة التجارية: Ubest Automation
• الموديل: PT-15/2 (رقم القطعة: 490-00105)
• واجهة الاتصال: موصل SUB-D بخمسة عشر دبوسًا لـ PT-100 أو محول الكمبيوتر الشخصي
• جهد التغذية (الدبوس 14): 11-27 فولت تيار مستمر (إدخال موجب)
• الأرضي (الدبوس 15): 0 فولت أرضي لعودة الطاقة
• اتصال الدرع (الدبوس 16 / الهيكل): درع الكابل وهيكل الموصل للامتثال لمتطلبات التوافق الكهرومغناطيسي
• خرج مفتاح PT (الدبوس 7): يوفر إشارة تبديل TA-Mini
• الاتصالات الثابتة (الدبابيس 1،2،7،14،15): مرتبطة بشكل دائم بواسطة وحدة PT
• حد الجهد لمحول الكمبيوتر الشخصي (الدبابيس 3،4): إشارات ≤5 فولت فقط
• الدبابيس غير المستخدمة (5،6،8،9،10،11،12،13): تُترك مفتوحة لتمرير إشارة المشفر أو الإشارة

الأسئلة المتكررة (FAQ)

• هل يمكنني استخدام PT-15/2 مع الكمبيوتر الشخصي بدلاً من PT-100؟ نعم، قم بتوصيل محول الكمبيوتر الشخصي بمنفذ SUB-D. احترم حد ≤5 فولت على الدبابيس 3 و4.
• هل أحتاج لفصل المشفر لإعادة البرمجة؟ لا، تتيح الوحدة البرمجة دون إزالة خطوط الإشارة الحالية.
• ما هي الدبابيس الآمنة لتمرير إشارات المشفر؟ الدبابيس 5،6،8،9،10،11،12،13 متاحة لتمرير إشارات المشفر أو الإشارة.
• هل الوحدة متوافقة مع مصادر الطاقة الصناعية 24 فولت؟ نعم، الدبوس 14 يقبل 11-27 فولت تيار مستمر، بما في ذلك أنظمة 24 فولت القياسية.
• كيف يعمل اتصال الدرع؟ قم بتوصيل درع الكابل بالدبوس 16 أو هيكل SUB-D لضمان أداء موثوق في التوافق الكهرومغناطيسي.
