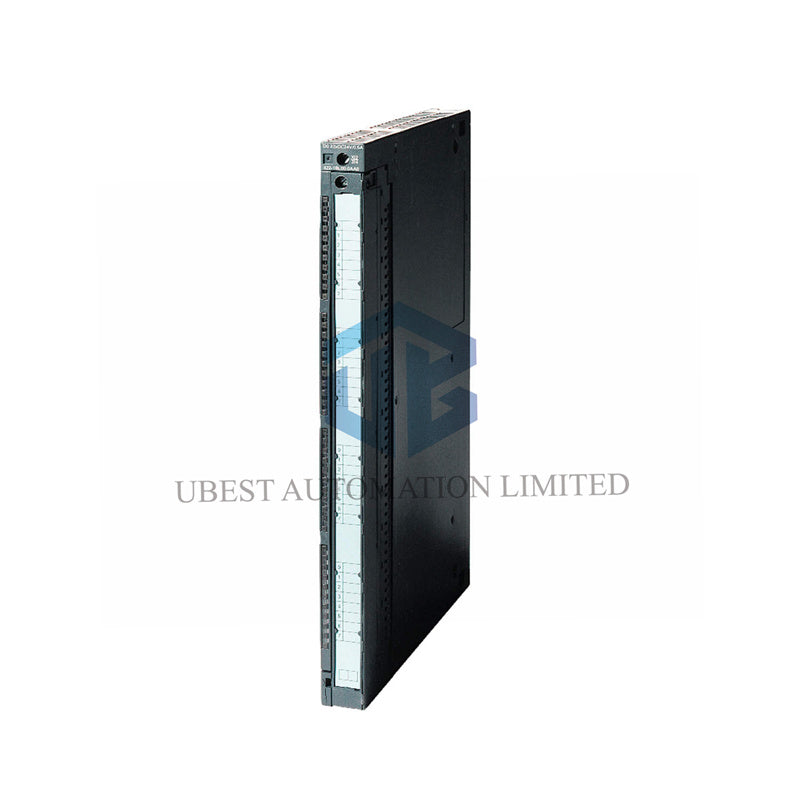

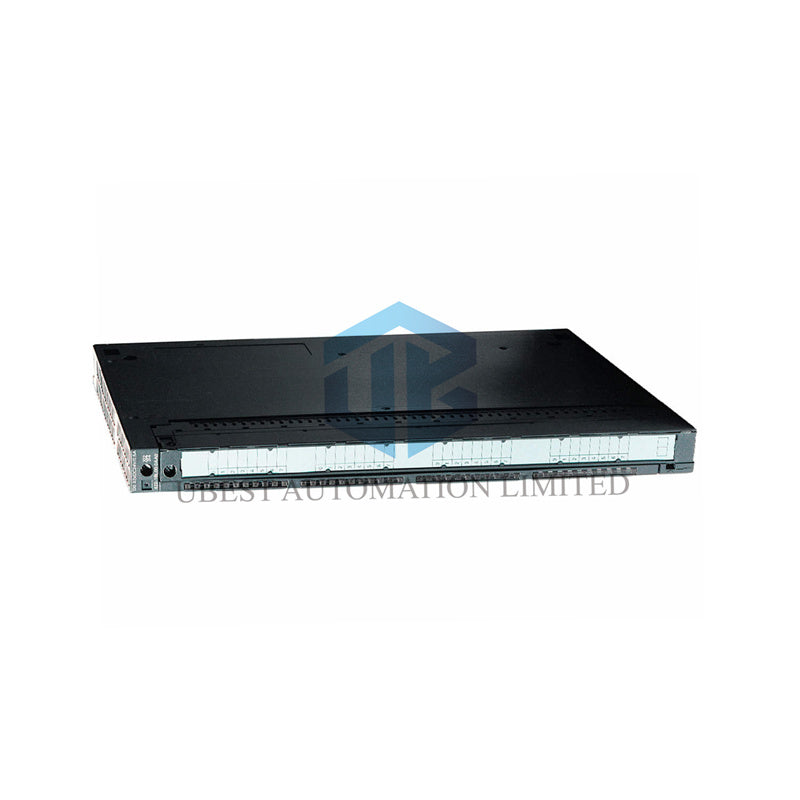

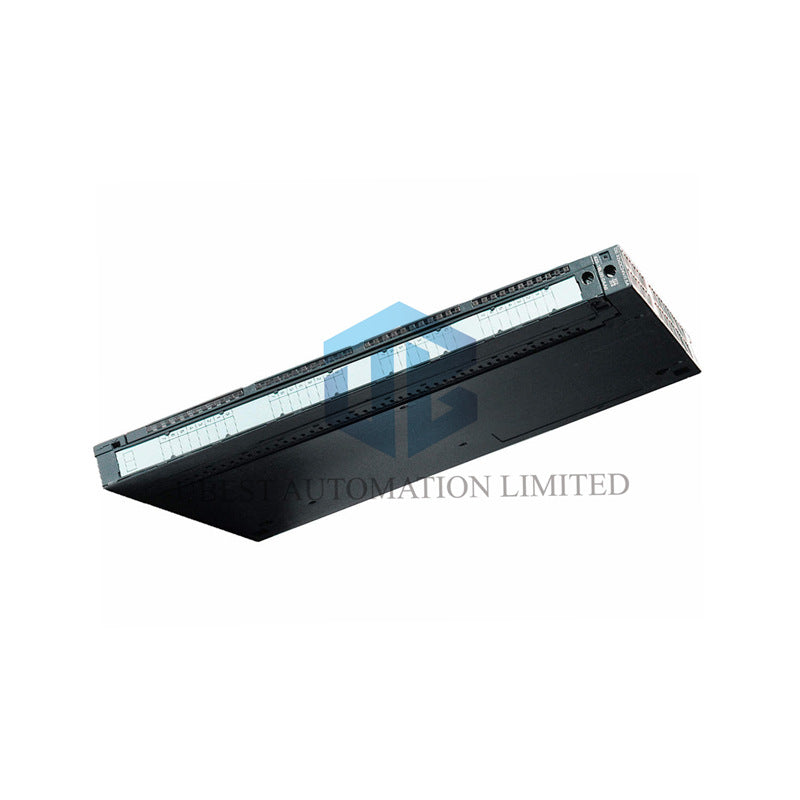

وحدة الإخراج الرقمي ذات 16 قناة Siemens S7-400: تحكم عالي التيار ومعزول

تحكم في أتمتة عملياتك مع هذه الوحدة الرقمية القوية ذات 16 قناة للإخراج. مصممة لوحدات التحكم المنطقية القابلة للبرمجة Siemens S7-400، توفر 2 أمبير لكل قناة عند 24 فولت تيار مستمر لتشغيل المرحلات، والمفاتيح الكهربائية، والملفات الكهرومغناطيسية، والمؤشرات. تتميز بحماية مدمجة من الدوائر القصيرة وعزل كهربائي كامل لضمان تشغيل آمن وموثوق في لوحات التحكم الصناعية.

الميزات والفوائد الأساسية

قوة إخراج عالية: تتحمل كل قناة إخراج حتى 2 أمبير تيار مستمر، مثالية للتحكم المباشر في الأحمال الكبيرة.

حماية مدمجة: محمية إلكترونيًا من الدوائر القصيرة وارتفاعات الجهد الحثي، مما يحمي وحدتك والأجهزة المتصلة بها.

تبديل سريع وموثوق: تأخير تبديل منخفض جدًا يبلغ 1 مللي ثانية يضمن تحكمًا دقيقًا وسريع الاستجابة في عملياتك.

معزولة للسلامة: القنوات معزولة في مجموعات، مما يمنع التداخل ويسمح بتوصيل مرن إلى مصادر جهد مختلفة.

المواصفات الفنية الكاملة

العلامة التجارية: Siemens SIMATIC

الموديل: وحدة الإخراج الرقمي S7-400 SM 422

رقم المقالة الكامل: 6ES7422-1BH11-0AA0

قنوات الإخراج: 16، معزولة في مجموعات من 8.

نوع الإخراج: حالة صلبة، 24 فولت تيار مستمر مصدر/مصرف.

جهد الحمل (L+): 24 فولت تيار مستمر (نطاق 20.4 فولت - 28.8 فولت).

تيار الإخراج لكل قناة: 2 أمبير مصنفة (حتى 2.4 أمبير كحد أقصى).

حماية من الدائرة القصيرة: نعم، إلكترونية (استجابة نموذجية 2.8-6 أمبير).

تأخير التبديل: أقصى 1 مللي ثانية (تشغيل وإيقاف).

أقصى تردد تبديل: حمل مقاوم: 100 هرتز. حمل حثي: 0.1 هرتز.

طاقة اللوحة الخلفية: 5 فولت تيار مستمر، بحد أقصى 160 مللي أمبير.

فقدان الطاقة: نموذجي 5 واط.

التيار الكلي لكل مجموعة: أقصى 3 أمبير (حتى 40 درجة مئوية).

طول الكابل: محمي: 1000 متر كحد أقصى. غير محمي: 600 متر كحد أقصى.

اختبار العزل: 500 فولت تيار مستمر.

الأبعاد (العرض × الارتفاع × العمق): 25 × 290 × 210 مم.

الوزن: حوالي 600 جرام.

التركيب والتوافق

تُركب هذه الوحدة مباشرة في أي رف لوحدة التحكم المنطقية القابلة للبرمجة Siemens S7-400. تأكد من أن مزود طاقة الحمل 24 فولت تيار مستمر يمكنه توفير التيار الكلي المطلوب. استخدم الحماية المناسبة لدائرة الحمل الرئيسية. بالنسبة للأحمال الحثية مثل الملفات الكهرومغناطيسية، استخدم دائمًا دايودات الحماية أو المثبطات كما هو موصى به. اتبع دائمًا قوانين الكهرباء المحلية.

الشهادات والضمان

مصمم ومختبر ليلبي معايير صناعية صارمة. هذا المنتج مدعوم بـ ضمان لمدة 12 شهرًا من تاريخ الشراء ضد عيوب التصنيع.

التغليف والشحن

تتضمن العبوة: وحدة إخراج رقمية Siemens 6ES7422-1BH11-0AA0 واحدة. نشحن بسرعة إلى جميع أنحاء العالم عبر FedEx و UPS و DHL.
