الوصف

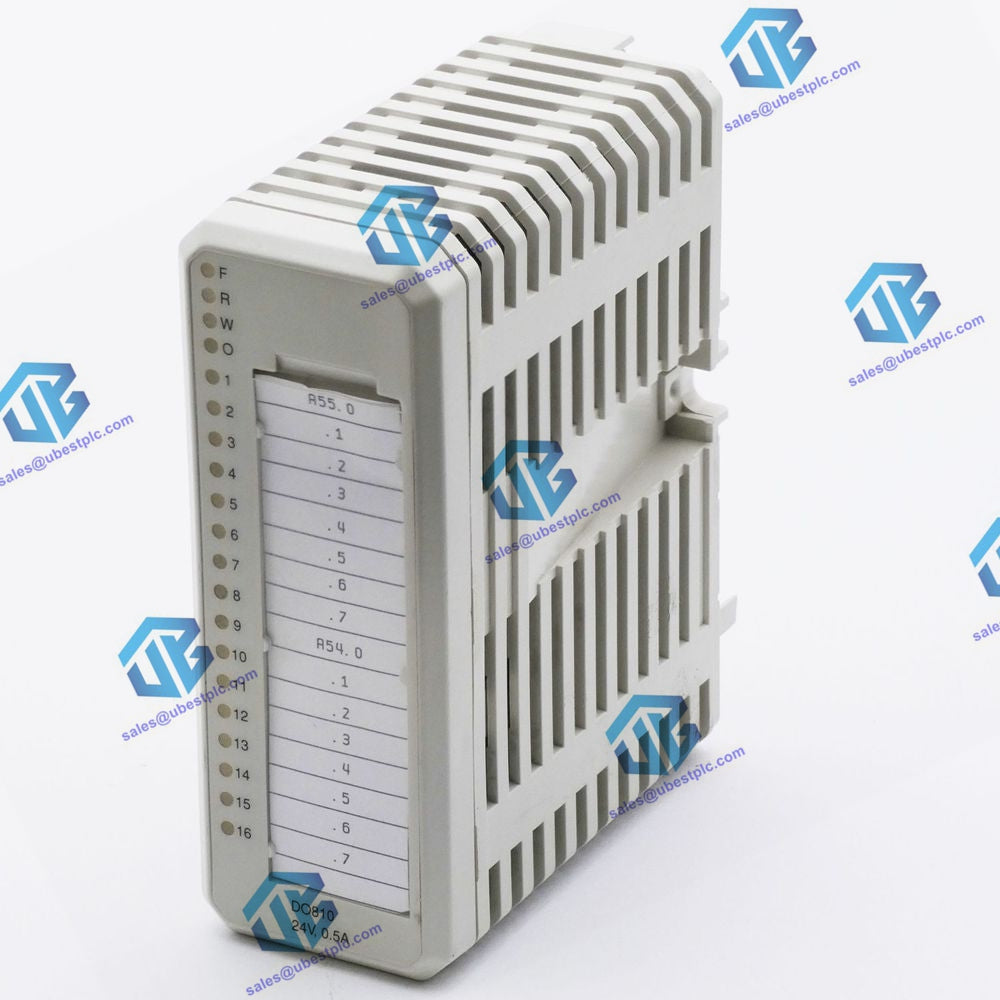

يُعد وحدة الإخراج الرقمي DO810 جزءًا من مجموعة منتجات ABB المدمجة للأجهزة. يتميز بـ 16 قناة إخراج رقمي، كل منها مصمم لتوفير التيار وقادر على التعامل مع جهد إخراج يتراوح بين 10 إلى 30 فولت. توفر الوحدة حماية قوية ضد الدوائر القصيرة، والجهد الزائد، وارتفاع درجة الحرارة، مما يضمن تشغيلًا موثوقًا في بيئات صناعية متطلبة. تنقسم المخرجات إلى مجموعتين معزولتين، كل منهما تحتوي على ثماني قنوات ومدخل مراقبة الجهد، مما يعزز قدرات التشخيص واكتشاف الأعطال.

الميزات والفوائد

• 16 قناة لمخرجات توفير التيار بجهد 24 فولت DC: تضمن سعة كافية لمختلف التطبيقات الصناعية.
• مجموعتان معزولتان: تعزز السلامة والموثوقية من خلال عزل مجموعات المخرجات.
• مؤشرات حالة الإخراج: توفر مراقبة الحالة في الوقت الحقيقي عبر مصابيح LED.
• OSP (حالة الإخراج عند اكتشاف الخطأ): تضبط المخرجات تلقائيًا إلى حالة محددة مسبقًا في حالة اكتشاف خطأ.
• حماية شاملة: تشمل حماية من الدوائر القصيرة إلى الأرض و30 فولت، وحماية من الجهد الزائد، وحماية من ارتفاع درجة الحرارة، مما يضمن موثوقية طويلة الأمد.

المواصفات التفصيلية

معلومات عامة

• رقم المقالة: 3BSE008510R1
• النوع: إخراج رقمي
• مواصفات الإشارة: 24 فولت DC (12 - 32 فولت DC)، 0.5 أمبير
• عدد القنوات: 16
• نوع الإشارة: توفير التيار، تحديد التيار
• HART: لا
• SOE: لا
• التكرار: لا
• سلامة عالية: لا
• السلامة الجوهرية: لا
• الميكانيكا: S800

البيانات التفصيلية

• العزل: معزول مجموعيًا عن الأرض
• حمل الإخراج: < 0.4 أوم
• تحديد التيار: إخراج محدود التيار ومحمٍ من الدائرة القصيرة
• الحد الأقصى لطول كابل الحقل: 600 متر (656 ياردة)
• جهد العزل المقنن: 50 فولت
• جهد اختبار العزل: 500 فولت AC
• استهلاك الطاقة: نموذجي 2.1W
• استهلاك التيار (+5V Modulebus): 80 مللي أمبير

التشخيص

• مصابيح LED أمامية: تشير إلى العطل (F)، التشغيل (R)، التحذير (W)، OSP (حالة الإخراج عند الخطأ)، وحالة القنوات 1-16.
• المراقبة: مراقبة جهد العملية لكل مجموعة، مع مؤشر حالة لخطأ الوحدة، تحذير الوحدة، وخطأ القناة.

البيئة والشهادات

• علامة CE: نعم
• السلامة الكهربائية: EN 61010-1، UL 61010-1، EN 61010-2-201، UL 61010-2-201
• المواقع الخطرة: C1 Div 2 cULus، C1 Zone 2 cULus، ATEX Zone 2
• شهادة البحرية: ABS، BV، DNV، LR
• درجة حرارة التشغيل: 0 إلى +55 درجة مئوية (+32 إلى +131 فهرنهايت)
• درجة حرارة التخزين: -40 إلى +70 درجة مئوية (-40 إلى +158 فهرنهايت)
• درجة التلوث: الدرجة 2، IEC 60664-1
• حماية من التآكل: ISA-S71.04: G3
• الرطوبة النسبية: 5 إلى 95%، بدون تكاثف
• أقصى درجة حرارة محيطة: 55 درجة مئوية (131 فهرنهايت) للتركيب العمودي في MTU المدمجة، 40 درجة مئوية (104 فهرنهايت) خلاف ذلك
• فئة الحماية: IP20 وفقًا لـ IEC 60529
• ظروف التشغيل الميكانيكية: IEC/EN 61131-2
• التوافق الكهرومغناطيسي (EMC): EN 61000-6-4، EN 61000-6-2
• فئات الجهد الزائد: IEC/EN 60664-1، EN 50178
• فئة المعدات: الفئة I وفقًا لـ IEC 61140 (محمي بالأرض)
• الامتثال لـ RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
• الامتثال لـ WEEE: DIRECTIVE/2012/19/EU

التوافق

• الاستخدام مع: MTU TU810، TU812، TU814، TU830
• رمز التوصيل: AA

الأبعاد والوزن

• العرض: 45 مم (1.77”)
• العمق: 102 مم (4.01”)، 111 مم (4.37”) بما في ذلك الموصل
• الارتفاع: 119 مم (4.7”)
• الوزن: 0.18 كجم (0.4 رطل)
