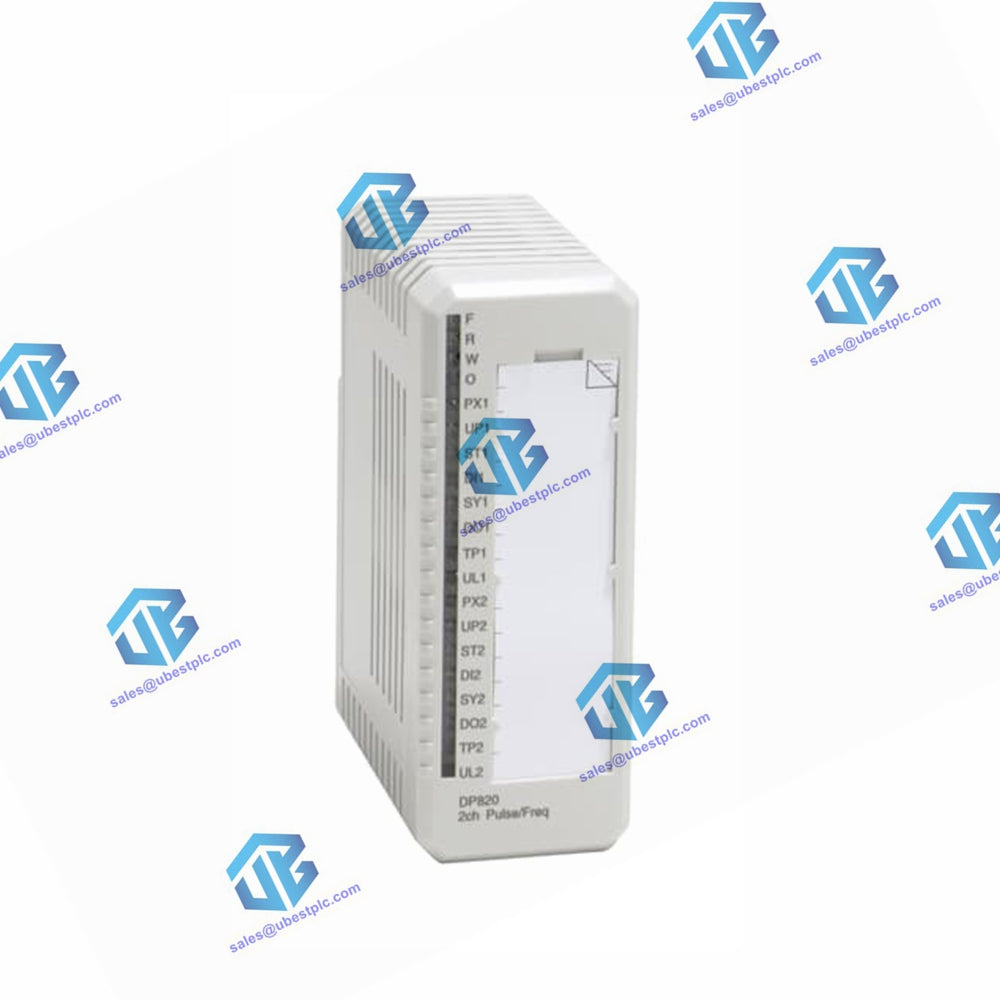

DP820 وحدة عداد النبض المتزايد

سمات

• عدد القنوات : قناتين.
• مستويات إشارة محول الطاقة : واجهات RS422 و5 فولت و12 فولت و24 فولت و13 مللي أمبير.
• القياس المتزامن : قياس عدد النبضات والتردد.
• عدد النبض : عداد ثنائي الاتجاه 29 بت لقياس الطول/الموضع.
• قياس التردد : المدى من 0.25 هرتز إلى 1.5 ميجا هرتز.

وصف

DP820 عبارة عن وحدة عد نبض ثنائية القناة مصممة لأجهزة إرسال النبض التزايدية بنطاق تردد يصل إلى 1.5 ميجاهرتز. تشتمل كل قناة على عدادات وسجلات لقياس الموضع/الطول والسرعة/التردد. فهو يوفر مدخلات متوازنة لتوصيل أجهزة إرسال النبض، إلى جانب خيارات الإدخال والإخراج الرقمية.

توافق الإشارة

يمكن توصيل أجهزة إرسال النبض ذات واجهات RS422 و+5 فولت و+12 فولت و+24 فولت و13 مللي أمبير بوحدة DP820.

المواصفات الفنية

• جهد مصدر الطاقة : 24 فولت تيار مستمر (12 إلى 32 فولت تيار مستمر)
• الحد الأقصى للجهد غير المدمر على المدخلات : 30 فولت تيار مستمر
• الحد الأقصى لطول كابل المجال : 200 متر
• نوع الكابل : زوج ملتوي محمي بمقاومة مميزة تبلغ 100 أوم.
• مرشحات الإدخال : قابلة للتكوين لترميزات النبض المختلفة وعروض النبض.

مقاومة الإدخال ونطاق الجهد

• المعاوقة : مقاومة مميزة تبلغ 100 أوم للمدخلات A وB وST.
• مجال الجهد الكهربائي :
  • الإدخال أ، ب، ست :
    • RS422/+5 فولت /13 مللي أمبير النطاق: 2.5 فولت إلى 30 فولت
    • نطاق 12 فولت: -30 فولت إلى 1.0 فولت (المقاومة الخارجية)
    • نطاق 24 فولت: -30 فولت إلى 5.0 فولت
  • الإدخال DI : 15 فولت إلى 30 فولت

الإخراج الرقمي

• الحد الأقصى للحمل الحالي : 0.5 أ
• ماكس تيار الدائرة القصيرة : 2.4 أ
• أقصى تيار للتسرب : 10 ميكرو أمبير
• الحد الأقصى لمقاومة الإخراج : 0.4 أوم

دقة القياس

• خطأ قياس التردد الأقصى : الخطأ النسبي والخطأ المطلق يشمل انحراف درجة الحرارة.
• الدقة : تعتمد على وقت القياس، مع تحقيق دقة أعلى مع أوقات قياس أطول.

استهلاك الطاقة وتبديدها

• الاستهلاك الحالي : 120 مللي أمبير عند 5 فولت (Modulebus)
• تبديد الطاقة : 2.5 وات

مواصفات أخرى

• مؤقت OSP : 256، 512، 1024 مللي ثانية
• الإشراف على جهد العملية : قناتان (واحدة لكل مجموعة)
• العزل : قنوات معزولة بشكل فردي
• توافق MTU : TU810، TU812، TU814، TU830، أو TU833
• جهد العزل المقدر : 50 فولت
• جهد اختبار العزل الكهربائي : 500 فولت تيار متردد

أبعاد

• العرض : 45 ملم (1.77 بوصة)
• العمق : 102 ملم (4.01 بوصات)، 111 ملم (4.37 بوصات) بما في ذلك الموصل
• الارتفاع : 119 ملم (4.7 بوصات)
• الوزن : 0.15 كجم (0.33 رطل)
