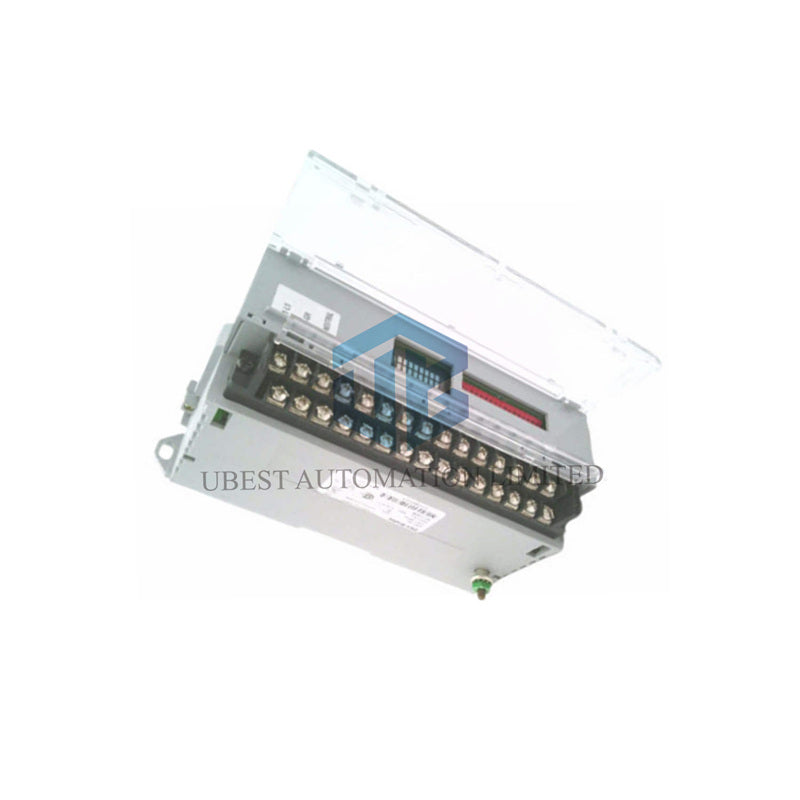

آلن-برادلي 1791-0A16: وحدة إخراج تيار متردد قديمة من سلسلة بلوك I/O

تحكم في أجهزة التيار المتردد مباشرة من نظام PLC الكلاسيكي الخاص بك. تُعد وحدة آلن-برادلي 1791-0A16 وحدة إخراج تيار متردد ذات ستة عشر قناة من سلسلة بلوك I/O. تعمل على جهد 20-132 فولت تيار متردد لتشغيل الأحمال الصناعية مثل المرحلات، أضواء المؤشر، والإنذارات. تم تصميم هذه الوحدة لتطبيقات الإدخال/الإخراج الموزعة مع وحدات تحكم PLC-2 وPLC-3 وPLC-5 القديمة.

المواصفات الفنية التفصيلية

• طراز المنتج: آلن-برادلي 1791-0A16 (سلسلة بلوك I/O 1791).
• تكوين الإخراج: 16 قناة إخراج تيار متردد في مجموعتين من 8 قنوات.
• الجهد والتردد: 20-132 فولت تيار متردد، 47-63 هرتز (120 فولت تيار متردد اسمي).
• تصنيف التيار (التركيب العمودي): حتى 600 مللي أمبير إجمالي عند 30 درجة مئوية، 300 مللي أمبير عند 60 درجة مئوية.
• تفاصيل التبديل: 50 مللي أمبير كحد أقصى لكل مخرج، تيار اندفاع 10 أمبير لمدة 50 مللي ثانية.
• زمن الاستجابة: تأخير التشغيل 1.0 مللي ثانية، تأخير الإيقاف 8.3 مللي ثانية عند 60 هرتز.
• الطاقة الخارجية: يتطلب مصدر طاقة 85-132 فولت تيار متردد، 47-63 هرتز (150 مللي أمبير مستمر).
• تصنيفات العزل: 500 فولت تيار متردد (الطاقة إلى RIO)، 1250 فولت تيار متردد (بين مجموعات الإدخال/الإخراج والمجموعة إلى المنطق).

معلومات التركيب والتوصيل

• اتجاه التركيب: يدعم التركيب العمودي والأفقي (تصنيف التيار يختلف حسب الاتجاه).
• التوصيل: شريط طرفي قابل للإزالة لتوصيل مريح؛ استخدم سلك مجدول 14 AWG كحد أقصى.
• التخفيض الحراري: تقل قدرة التيار الخارج مع ارتفاع درجة حرارة البيئة المحيطة.
• مؤشر الحالة: LED مدمج لحالة الوحدة لتشخيص الأعطال وحل المشكلات.
• وزن الوحدة: 1.19 رطل (0.54 كجم).

تفاصيل التعبئة والدعم

• تتضمن العبوة وحدة إخراج تيار متردد 1791-0A16 واحدة.
• هذا المنتج القديم يُزود لأغراض صيانة وإصلاح النظام.
• نقوم بالشحن إلى جميع أنحاء العالم باستخدام شركات نقل موثوقة مثل FedEx وUPS وDHL.

الأسئلة الشائعة من الخبراء

• ما هو الاستخدام الأساسي لهذه الوحدة اليوم؟
  تُستخدم بشكل رئيسي لصيانة وخدمة التركيبات القائمة التي تستخدم وحدات تحكم PLC-2 أو PLC-3 أو PLC-5 على شبكة Remote I/O. إنها قطعة غيار للأنظمة القديمة التي لا تزال تعمل.
• لماذا يتغير تصنيف التيار مع اتجاه التركيب؟
  بسبب تبديد الحرارة. عند التركيب عمودياً، يكون تدفق الهواء بالحمل الحراري أفضل، مما يسمح بتيار مستمر أعلى. التركيب الأفقي يقيّد تدفق الهواء، مما يتطلب تخفيض التصنيف لتجنب ارتفاع درجة الحرارة.
• هل يمكنني استخدام هذه الوحدة للتحكم مباشرة في ملف بدء تشغيل محرك؟
  نعم، إذا كان جهد الملف ضمن 20-132 فولت تيار متردد وكان تيار الاندفاع/التيار المستمر ضمن تصنيفات الوحدة. ملف مرحل صغير نموذجي (120 فولت تيار متردد، ~10VA) يسحب حوالي 80 مللي أمبير، وهو ضمن حد 50 مللي أمبير لكل قناة، لكن تحقق من جهازك المحدد.
• ماذا يعني تصنيف "تيار اندفاع 10 أمبير"؟
  يمكن للمخرج تحمل تيار اندفاع عالي قصير الأمد، مثل عند تشغيل مصباح (خيط بارد) أو ملف مرحل، لمدة تصل إلى 50 مللي ثانية. هذا ضروري للتبديل الموثوق للأحمال الحثية والمصابيح المتوهجة في العالم الحقيقي.
• كيف أدمج هذه الوحدة مع نظام ControlLogix أو CompactLogix حديث؟
  لا يمكنك توصيلها مباشرة. ستحتاج إلى جسر اتصال قديم (مثل 1785-BCM) لربط شبكة Remote I/O مع لوحة خلفية لوحدة تحكم حديثة، أو استبدال نظام الإدخال/الإخراج بالكامل بمنصة حديثة مثل Point I/O أو CompactBlock.
