المواصفات الفنية

الوصف

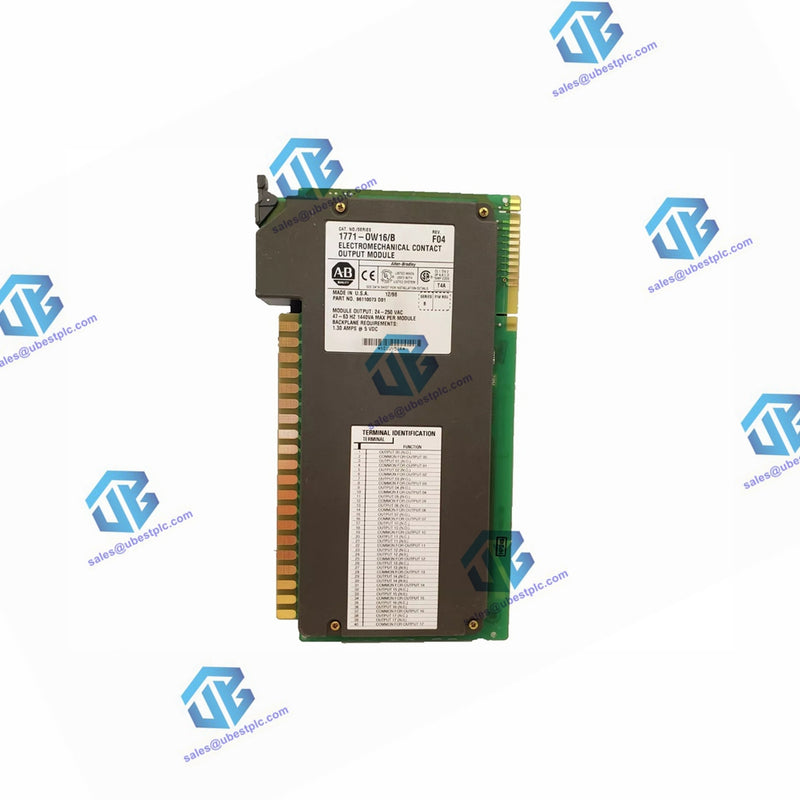

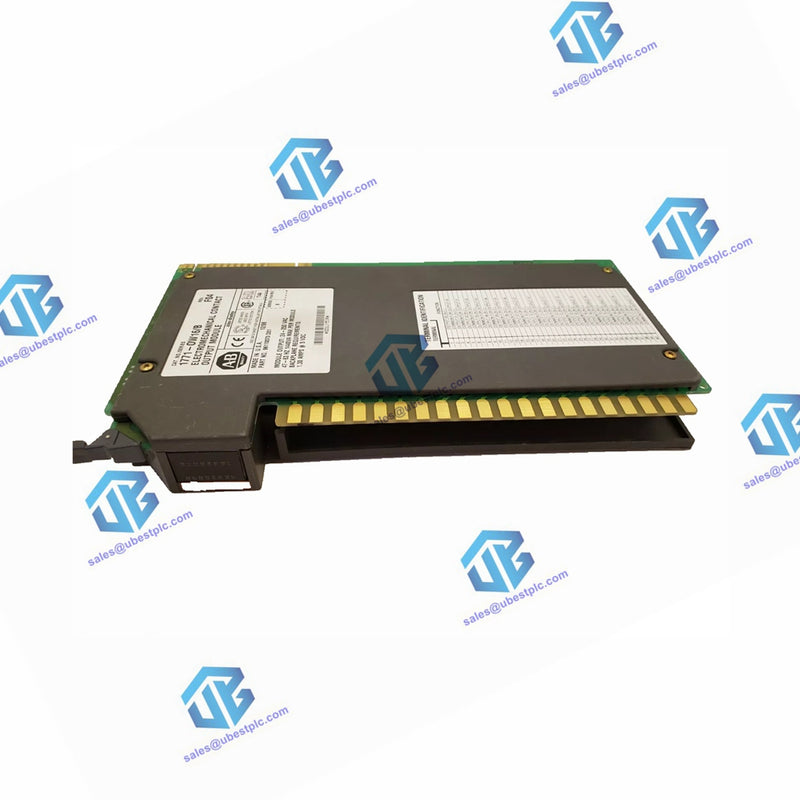

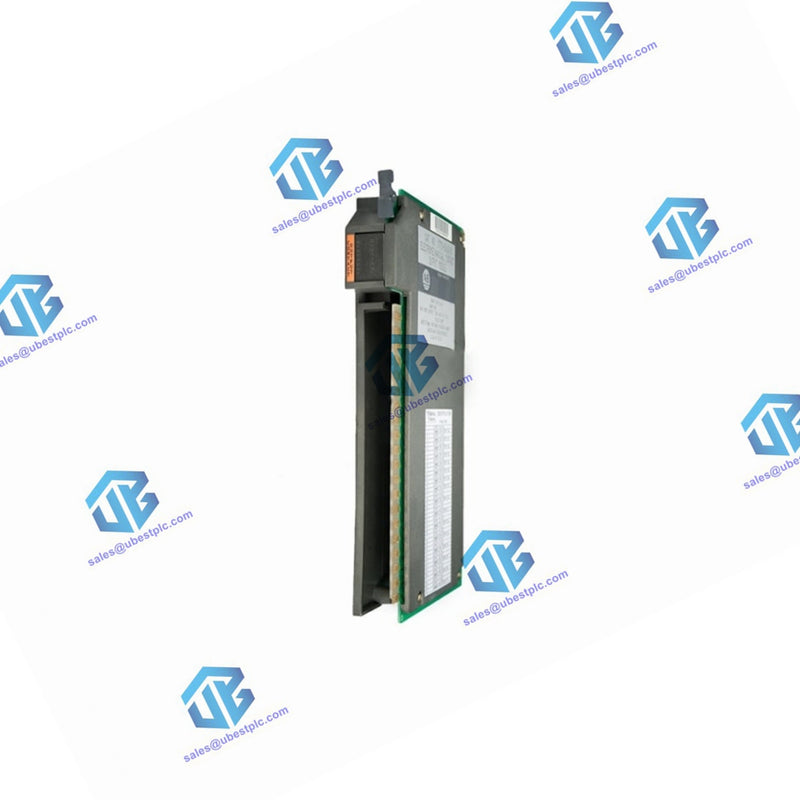

وحدة الإخراج Allen Bradley 1771 هي مكون متعدد الاستخدامات وقوي مصمم لأنظمة الأتمتة الصناعية. توفر قدرات إخراج موثوقة مع تصنيفات مختلفة للجهد والتيار، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات. تم تصميم هذه الوحدة للاستخدام في نماذج محددة من هيكل الإدخال/الإخراج وتوفر خصائص فعالة لتوزيع الطاقة والحرارة.

الميزات

• عدد المخارج لكل وحدة: 16
• موقع الوحدة: متوافقة مع هياكل الإدخال/الإخراج 1771-A1B حتى -A4B؛ 1771-AM1 أو -AM2
• تصنيف الجهد:
  • تيار متردد: 24–250 فولت جذر متوسط التربيع، 47–63 هرتز
  • تيار مستمر: 24–150 فولت
• تصنيف الطاقة:
  • تيار مستمر: 80 واط لكل مخرج (كحد أقصى)؛ 1280 واط لكل وحدة (كحد أقصى)
  • تيار متردد: 500 فولت أمبير لكل مخرج (كحد أقصى)؛ 1440 فولت أمبير لكل وحدة (كحد أقصى)
• معامل القدرة (cos Φ): 0.4
• تصنيف التيار (الحد الأقصى لكل قناة): راجع الجدول 2 في الصفحة 7
• التيار الأقصى للاندفاع:
  • تيار مستمر: 2 أمبير كحد أقصى لكل مخرج (عند الطاقة المصنفة)
  • تيار متردد: راجع الجدول 3 في الصفحة 7
• الحد الأدنى لحمل التلامس: 10 مللي أمبير
• زمن التشغيل/الإفراج: 10 مللي ثانية كحد أقصى؛ 5 مللي ثانية (+1 مللي ثانية) نموذجي
• زمن الارتداد: كحد أقصى 4 مللي ثانية
• تردد التبديل: كحد أقصى 1/3 هرتز عند الحمل الأقصى
• العمر المتوقع لتلامسات الكهرباء: 300,000 عملية عند 25 درجة مئوية (cos Φ = 1)
• فقدان الطاقة:
  • جميع المرحلات مغلقة: 0.015 واط
  • جميع المرحلات مفتوحة: 6.55 واط
• فقدان الحرارة:
  • جميع المرحلات مغلقة: 0.05 وحدة حرارية بريطانية/ساعة
  • جميع المرحلات مفتوحة: 22.24 وحدة حرارية بريطانية/ساعة
• تيار اللوحة الخلفية: 1.3 أمبير كحد أقصى
• الطول الأقصى للكابل: 1000 قدم (304.8 متر)
• جهد العزل:
  • 1500 فولت تيار متردد لمدة 1 ثانية من جانب العميل إلى جانب النظام
  • الملف المقدر للمرحل 4000 فولت إلى التلامس

الموصلات

• حجم السلك: 14 قياس مجدول كحد أقصى
• العزل: 3/64 بوصة كحد أقصى
• الفئة: 14

الظروف البيئية

• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
• درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
• الرطوبة النسبية: 5 إلى 95% (بدون تكاثف)

معلومات إضافية

• التثبيت: بين 2 و4؛ بين 32 و34
• رقم كتالوج ذراع الأسلاك الميدانية: 1771-WN
• عزم برغي ذراع الأسلاك: 7–9 بوصة-رطل

تم تصميم وحدة الإخراج Allen Bradley 1771 لتحمل المتانة والأداء الموثوق في بيئات صناعية متطلبة، مما يوفر اتصالًا مرنًا وقدرات تشغيلية قوية.
