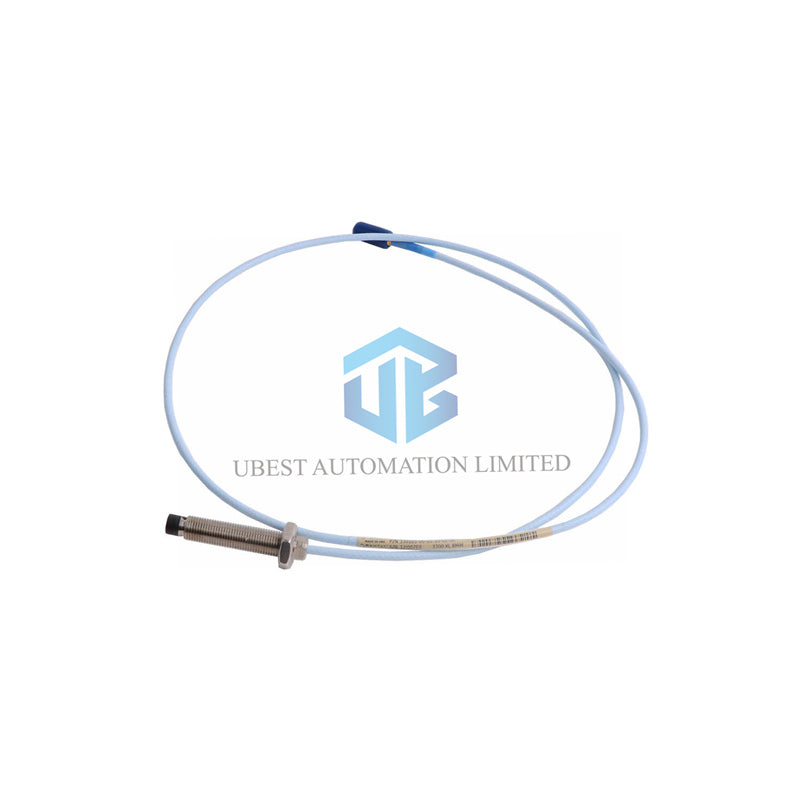

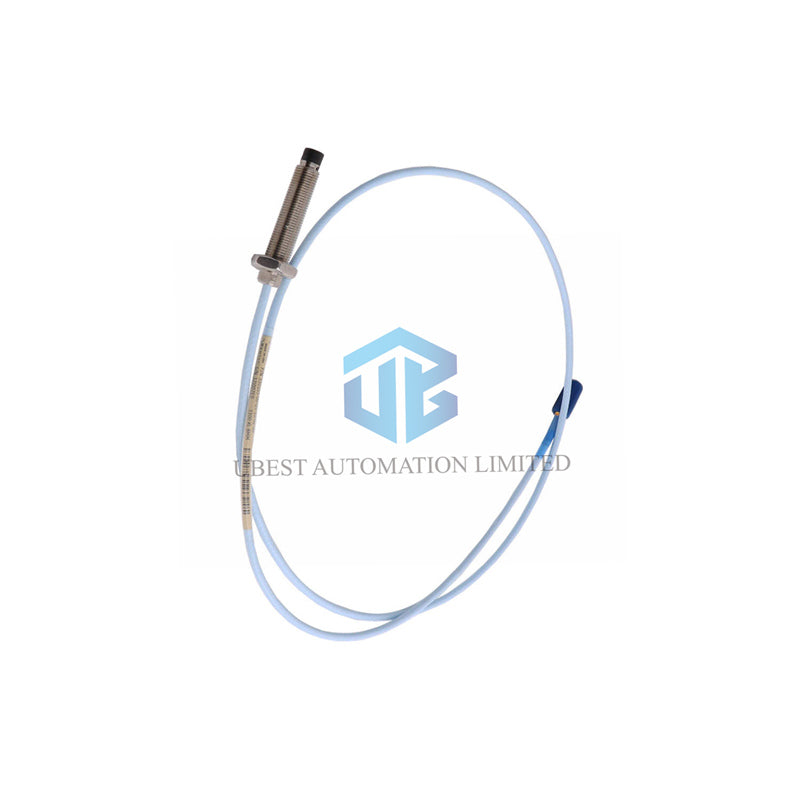

مجس تقارب مضغوط طويل المدى من Bently Nevada

يحل Bently Nevada 330707-00-10-90-02-05 تحديات المساحة والمسافة الفريدة. يجمع بين علبة قصيرة بطول 1 بوصة وكابل طويل جدًا بطول 9 أمتار. هذا التصميم يناسب أماكن التثبيت الضيقة ولكنه يصل إلى اللوحات البعيدة. تم بناء المجس من الفولاذ المقاوم للصدأ 304 للقوة. يستخدم طرفه بلاستيك PPS المتين للاستشعار الدقيق. يحمل هذا الطراز عدة موافقات سلامة دولية. إنه مثالي للآلات الكبيرة ذات مناطق وصول محدودة للمجس.

تحليل رقم القطعة: 330707-00-10-90-02-05

• بادئة الطراز (330707):
  • العائلة: 3300 XL لمراقبة الاهتزاز.
  • المستشعر: مسبار تقارب 11 مم.
  • التكوين: 5/8-18 UNF، بدون درع.
• مجموعة الأرقام 1 (-00): الجزء غير الملولب = 0.0 بوصة.
• مجموعة الأرقام 2 (-10): طول العلبة = 1.0 بوصة (مضغوط).
• مجموعة الأرقام 3 (-90): طول الكابل = 9.0 م (29.5 قدم).
• مجموعة الأرقام 4 (-02): الموصل = ClickLoc القياسي.
• مجموعة الأرقام 5 (-05): الموافقات = شهادات عالمية متعددة.

المعلمات الفنية التفصيلية

• العلامة التجارية والمرجع: Bently Nevada 330707-00-10-90-02-05
• سلسلة المنتج: نظام حماية الآلات 3300 XL
• مبدأ التشغيل: إزاحة التيار الدوامي
• قطر الاستشعار: 11.0 مم (0.433 إنش)
• هيكل المسبار: فولاذ مقاوم للصدأ AISI 304
• مادة الطرف: بوليفينيلين سلفيد (PPS)
• نوع الكابل: 75 أوم كابل متحد المحور ثلاثي المحاور
• مواصفات الكابل: معزول FEP قياسي
• نوع الموصل: موصل محوري صغير ClickLoc
• إجمالي طول الكابل المقدم: 9.0 أمتار (29.5 قدم)
• مقاومة التيار المستمر للمسبار (9م): 8.5 أوم
• نطاق المقاومة: 7.4 إلى 9.6 أوم
• سن التثبيت القياسي: 5/8-18 UNF
• السن المتوافق 1: M16 × 1.5 مم
• السن المتوافق 2: M14 × 1.5 مم
• أقصى تداخل للسن (5/8-18): 0.938 إنش
• عزم التثبيت الموصى به: 15.2 نيوتن·م (133 إنش-رطل)
• أقصى عزم مسموح به: 45.2 نيوتن·م (400 إنش-رطل)
• الاتصال الكهربائي: موصل بنمط ClickLock
• عزم توصيل الموصل: شد بالإصبع فقط
• الحد الأدنى لنصف قطر الانحناء: 25.4 مم (1.0 بوصة)
• درجة حرارة التشغيل: -51°C إلى +177°C
• درجة حرارة التخزين: -51°C إلى +177°C
• الختم المتكامل: حلقة O من Viton مثبتة مسبقًا
• التعامل مع درجات الحرارة المنخفضة: لا تقم بالتركيب تحت -34°C (-29°F)
• وزن الشحن: حوالي 0.17 كجم لكل وحدة

تعليمات التثبيت

• يجب أن يتصل هذا المجس بمستشعر Proximitor بطول 9 أمتار للعمل بشكل صحيح.
• تأكد من أن العلبة القصيرة بحجم 1 بوصة ستناسب موقع التثبيت الخاص بك.
• خطط لمسار آمن وخالي من العوائق للكابل الطويل بطول 9 أمتار.
• استخدم حلقات واسعة ولطيفة لأي كابل زائد. تجنب الانحناءات الحادة.
• نظف خيوط فتحة التثبيت وابدأ بلف المسبار يدويًا.
• شد إلى العزم المحدد 15.2 نيوتن·م باستخدام مفتاح عزم معاير.
• قم بتوصيل الكابل بدفع موصل ClickLoc حتى تسمع نقرة.
• تأكد من أن المسبار فوق -34°C قبل المتابعة في التثبيت.

التوافق والتطبيق

هذا المسبار الفريد Bently Nevada 330707 مخصص لأنظمة 3300 XL. وهو مثالي لتطبيقات مثل صناديق التروس أو بيوت المحامل المدمجة التي تتطلب كابلًا طويلاً إلى خزانة المراقبة.

تغطية الضمان

عملية الشراء الخاصة بك محمية بواسطة ضمان الشركة المصنعة لمدة 12 شهرًا. هذا الضمان يضمن خلو المنتج من العيوب في المواد والتصنيع.

خدمات الشحن

نقدم توصيلًا سريعًا وموثوقًا في جميع أنحاء العالم. نشحن عبر FedEx, UPS, و DHL، مع توفير معلومات تتبع كاملة لراحة بالك.

الأسئلة الشائعة للخبراء

ما هو التطبيق النموذجي لهذا المزيج من العلبة القصيرة والكابل الطويل؟

إنه مثالي لمحرك كبير حيث يكون لمبيت المحمل مساحة محورية محدودة جدًا للمسبار، لكن لوحة التحكم بعيدة.

هل يؤثر كابل 9 أمتار على دقة القياس؟

لا، عند استخدامه مع Proximitor المناسب بطول 9 أمتار، يتم معايرة النظام لطول الكابل، مما يضمن الدقة الكاملة.

هل يمكنني استخدام هذا في بيئة رطبة؟

هذا الطراز يحتوي على كابل قياسي، وليس FluidLoc. للمناطق الرطبة، يُفضل النظر في طراز يحمل اللاحقة "-12" (كابل FluidLoc).

لماذا مواصفة مقاومة التيار المستمر مهمة؟

إنها خاصية كهربائية رئيسية. يستخدم نظام المراقبة هذه القيمة كجزء من معايرته وكشف الأعطال لدائرة المستشعر.

هل العلبة القصيرة بحجم 1 بوصة أقل حساسية أو متانة؟

لا. أداء الاستشعار والقوة الميكانيكية متطابقان مع العلبة القياسية بحجم 2.4 بوصة. فقط الطول الفيزيائي هو الذي تم تقليله.
