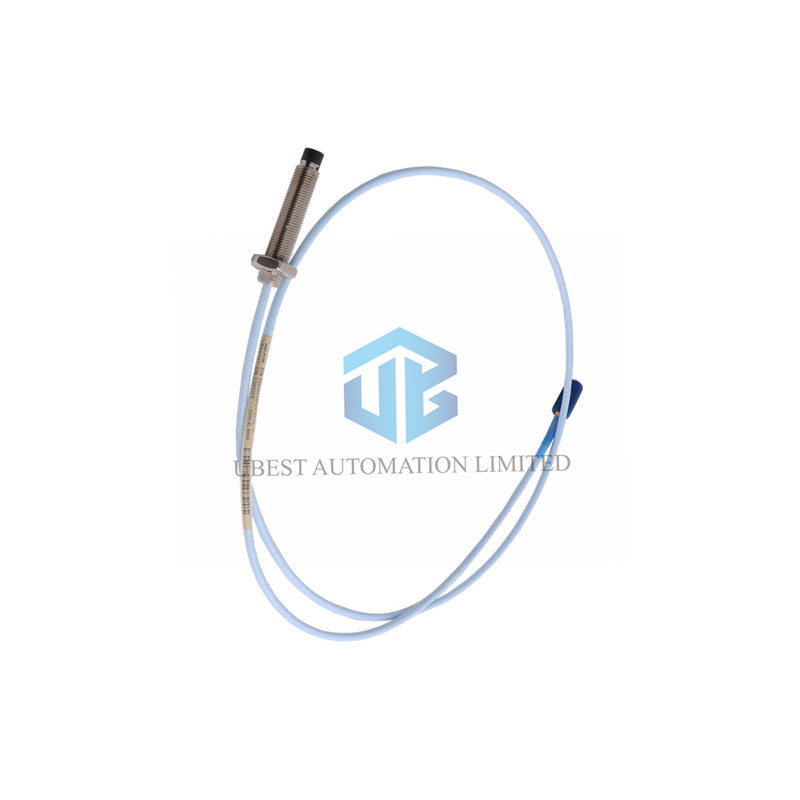

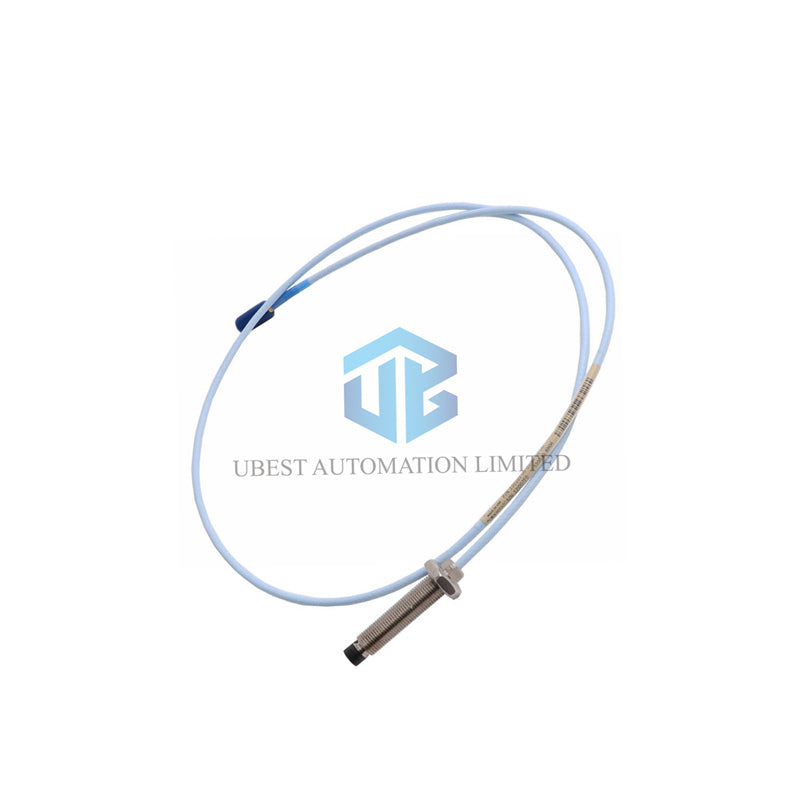

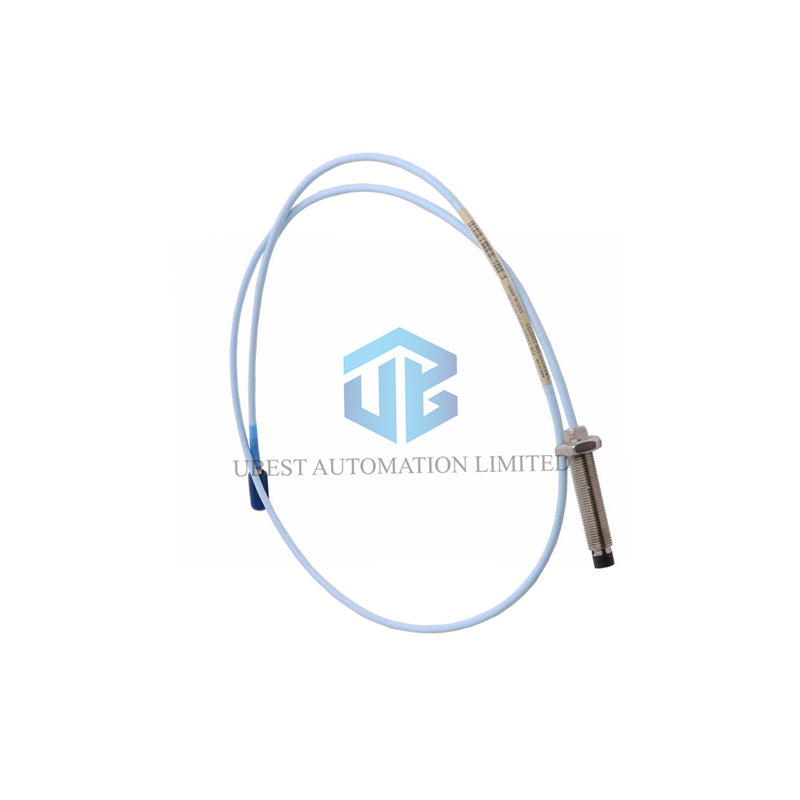

مسبار تقارب Bently Nevada 3300 XL 11 مم - مراقبة اهتزاز عالية الأداء

هذا هو مسبار تقارب Bently Nevada 3300 XL 11 مم، رقم الجزء 330707-00-24-90-11-00. يوفر قياسًا موثوقًا للاهتزاز والموقع للآلات الصناعية. المسبار مصمم لتحمل البيئات القاسية. يتميز بغطاء فولاذي مقاوم للصدأ ورأس عالي الجودة من PPS. يأتي هذا الموديل مع كابل طويل بطول 9 أمتار لتركيب مرن.

البيانات الفنية الكاملة للمنتج

• العلامة التجارية: Bently Nevada
• الموديل والسلسلة: مسبار تقارب 3300 XL 11 مم
• الرقم الكامل للجزء: 330707-00-24-90-11-00
• قطر رأس المسبار: 11 مم
• الإخراج الكهربائي: يختلف حسب الشاشة المتصلة (مثلاً، 4-20 mA، -24 Vdc).
• درجة حرارة التشغيل: -51°C إلى +177°C
• طول الكابل: 9.0 أمتار (29.5 قدم)
• نوع الكابل: ثلاثي المحاور 75 Ω مع عزل FEP
• الموصل: موصل كوكسيالي صغير ClickLoc مع واقي
• مادة غطاء المسبار: فولاذ مقاوم للصدأ AISI 304
• مادة رأس المسبار: بوليفينيلين سلفيد (PPS)
• حجم الخيط: 5/8-18 UNF
• مقاومة التيار المستمر للمسبار: 8.5 ± 1.1 أوم (لطول 9 أمتار)

فهم رقم الموديل الخاص بك: 330707-00-24-90-11-00

• 330707: مسبار 3300 XL 11 مم، خيط 5/8-18 UNF، بدون درع.
• 00: الطول غير المخروطي = 0 بوصة.
• 24: الطول الكلي للعلبة = 2.4 بوصة.
• 90: الطول الكلي للكابل = 9.0 أمتار.
• 11: الموصل = موصل كوكسيالي صغير ClickLoc مع كابل FluidLoc.
• 00: الموافقات الوكالية = غير مطلوبة لهذه الوحدة.

دليل التركيب والتوافق

تعليمات التركيب:

• استخدم الخيط 5/8-18 UNF للتركيب.
• عزم غطاء العلبة الموصى به: 15.2 N•m (133 in•lb).
• عزم غطاء العلبة الأقصى: 45.2 N•m (400 in•lb).
• أقصى عمق للربط هو 0.938 بوصة.

تعامل مع الموصل:

• شد الموصل باليد فقط. لا تستخدم الأدوات.
• عزم توصيل الموصل الأقصى: 0.565 N•m (5 in•lb).
• حافظ على أقل نصف قطر انحناء للكابل يبلغ 25.4 مم (1.0 بوصة).

توافق النظام:

• يعمل هذا المجس مع أنظمة مراقبة Bently Nevada سلسلة 3300 و3500 و1900/65.
• تأكد من أن نظامك يدعم مجس 11 مم مع مصدر طاقة -24 Vdc.

المواصفات والتحذيرات المهمة

• تحذير درجة الحرارة: التعرض لدرجات حرارة أقل من -34°C قد يتلف ختم الضغط.
• يختم المجس الضغط الداخلي بحلقة Viton O.
• المجسات غير مختبرة للضغط قبل الشحن.
• اتصل بنا لاختبار ختم الضغط المخصص.

التغليف، الشحن والضمان

• تتضمن العبوة: مجس تقارب واحد، واقي موصل، والوثائق.
• وزن الشحن: 0.17 كجم.
• طرق الشحن: نشحن عالميًا عبر FedEx و UPS و DHL.
• الضمان: يأتي هذا المنتج مع ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع.

الأسئلة المتكررة (FAQ)

ما هو نطاق درجة حرارة التشغيل؟

يعمل المجس في نطاق درجة حرارة من -51°C إلى +177°C. تجنب التخزين تحت -34°C لحماية الختم.

ما طول الكابل المتوفر؟

هذا الطراز (330707-00-24-90-11-00) يحتوي على كابل ثابت طوله 9.0 أمتار. الأطوال الأخرى (1م، 5م) هي نماذج مختلفة.

هل هذا المجس متوافق مع نظام Bently Nevada الخاص بي؟

نعم، يعمل مع شاشات السلسلة 3300 و3500 و1900/65 التي تحتاج إلى مدخل مجس 11 مم.

كيف يجب أن أشد المجس؟

استخدم مفتاح عزم الدوران. طبق عزم الدوران الموصى به 15.2 N•m على الخيط 5/8-18 UNF. لا تشد بإفراط.

ما هي خيارات الشحن التي تقدمونها؟

نستخدم شركات شحن موثوقة: FedEx و UPS و DHL للتوصيل الدولي السريع.
