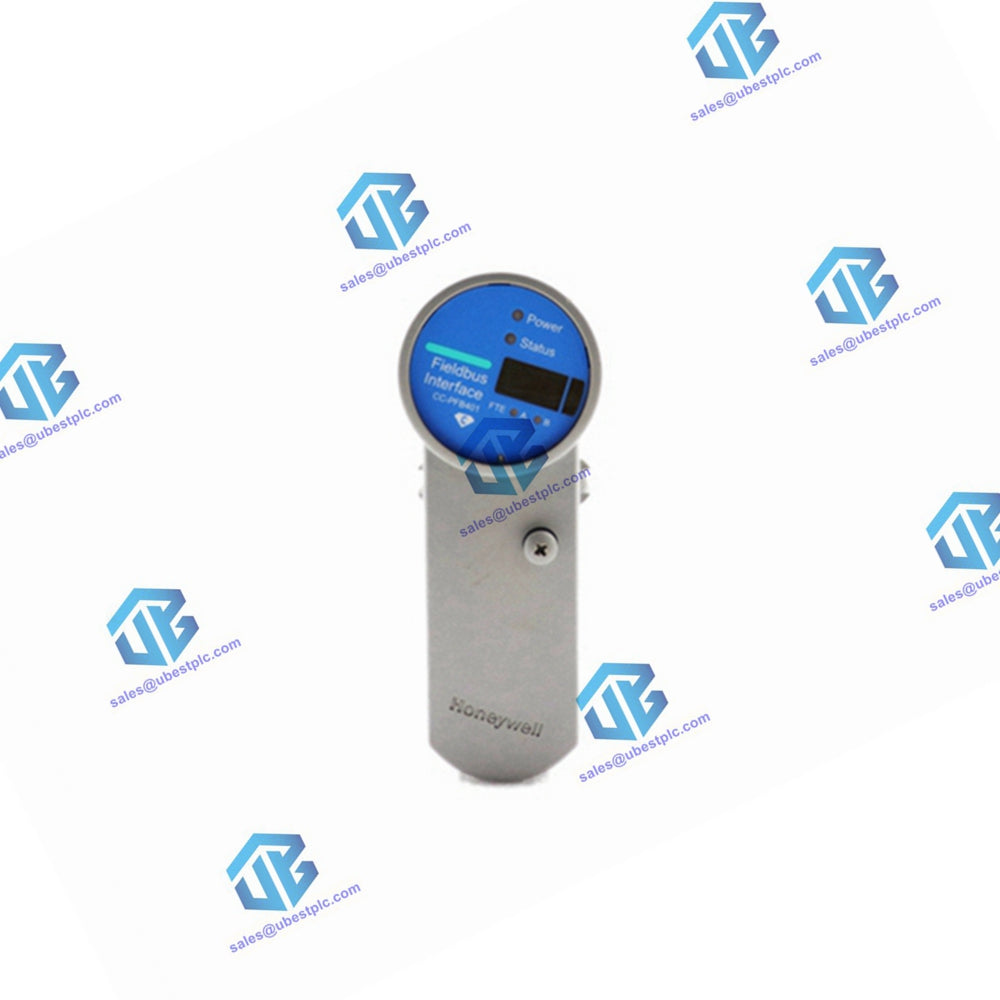

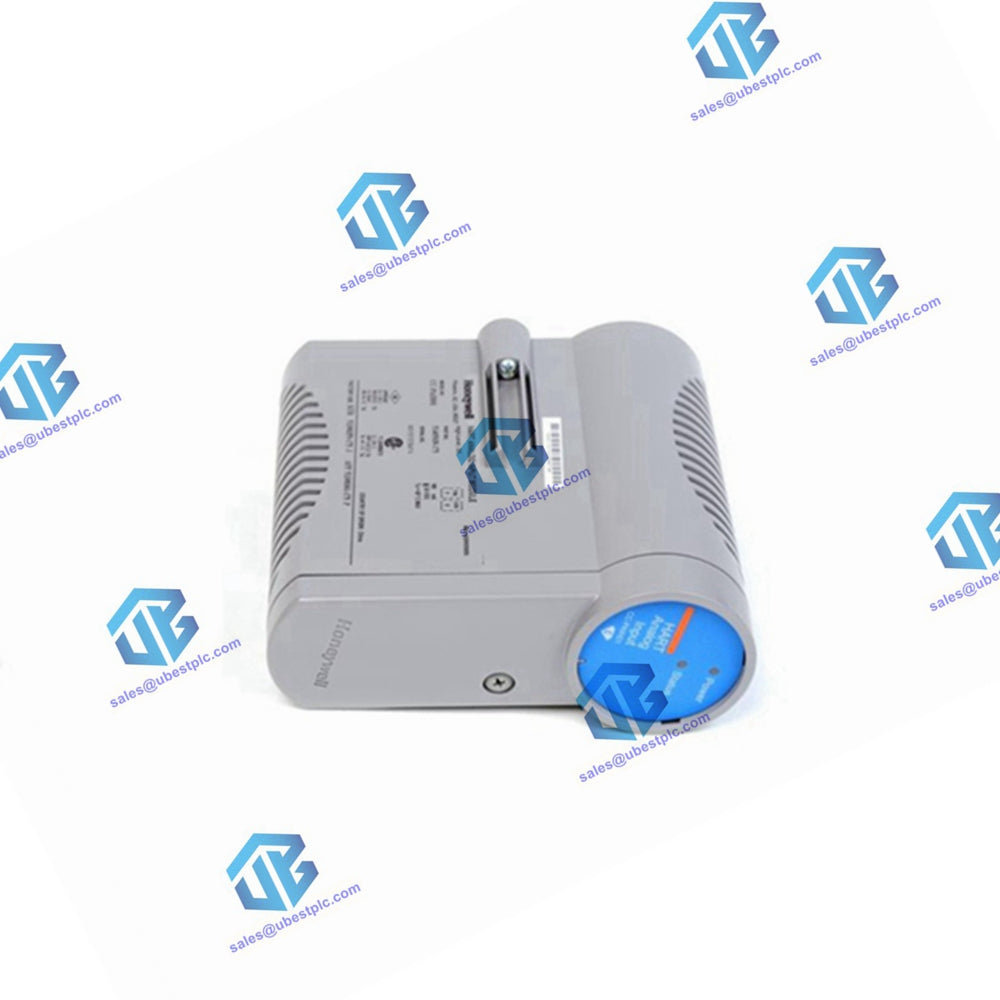

الإدخال التناظري مع HART – CC-PAIH01 51405038-175

الوظيفة تم تصميم وحدة الإدخال التناظرية لقبول مدخلات التيار أو الجهد العالي المستوى من أجهزة الإرسال وأجهزة الاستشعار المختلفة.

الميزات البارزة

• التشخيص الذاتي الشامل: يضمن الأداء القوي من خلال آليات الفحص الذاتي الشاملة.
• التكرار الاختياري: يوفر خيارات التكرار لزيادة الموثوقية.
• الكشف عن الأسلاك المفتوحة: يكتشف حالات الأسلاك المفتوحة لمنع فشل النظام.
• يوفر الطاقة الميدانية غير التحفيزية: يوفر الطاقة بأمان في البيئات الخطرة.
• قدرة هارت: يدعم بروتوكول اتصال هارت لتحسين الوظائف.
• المسح السريع للحلقة: يسمح بالتجميع السريع لمتغيرات التحكم.
• الحماية الكهروضوئية: تنفذ آليات الحماية للحماية من الأخطاء المحتملة.
• كشف الطاقة الكهروضوئية السيئة للسلك المفتوح: يكتشف ويدير الحالات الخاطئة المتعلقة بالأسلاك المفتوحة.

المواصفات التفصيلية – الإدخال التناظري مع هارت

نماذج ايوتا

• غير زائدة عن الحاجة: CC-TAIX01، CC-GAIX21، CC-TAID01
• زائدة عن الحاجة: CC-TAIX11، CC-GAIX11، CC-TAID11

مواصفات المعلمة

نوع الإدخال: الجهد الكهربي والتيار (أجهزة إرسال ذات سلكين أو تعمل بالطاقة الذاتية)

قنوات الإدخال:

• CC-PAIH02: قناة واحدة
• النموذج الزائد: 16 قناة (12 نهاية فردية / 4 تفاضلية)

نسبة رفض الوضع العام (من التيار المباشر إلى 60 هرتز): 70 ديسيبل (مع عدم توازن المصدر بمقدار 500 أوم)

جهد الوضع المشترك (تيار مستمر إلى 60 هرتز): -6 إلى +5 فولت الذروة

دقة محول A/D: 16 بت

نطاق الإدخال:

• 0 إلى 5 فولت
• 1 إلى 5 فولت
• 0.4 إلى 2 فولت
• 4-20 مللي أمبير (من خلال 250 أوم)

نسبة رفض الوضع العادي (عند 60 هرتز): 19 ديسيبل

استجابة مرشح الوضع العادي: RC أحادي القطب، -3 ديسيبل عند 6.5 هرتز

الحد الأقصى لإدخال الوضع العادي (المدخلات التفاضلية، بدون ضرر): ± 30 فولت

الحديث المتبادل (من التيار المباشر إلى 60 هرتز، من قناة إلى قناة): -60 ديسيبل

مقاومة الإدخال (مدخلات الجهد): > 10 م أوم بالطاقة

معدل مسح الإدخال: 50 مللي ثانية

دقة الأجهزة (@ CMV = 0 فولت):

• ± 0.075% من النطاق الكامل (23.5°± 2°C)
• ± 0.15% من النطاق الكامل (0 إلى 60 درجة مئوية)

تكييف طاقة مجال الارسال:

• دوائر تحديد التيار المحمية بشكل فردي للفئة 1، القسم 2 من التوصيلات غير التحفيزية. لا حاجة للانصهار.
