ملخص

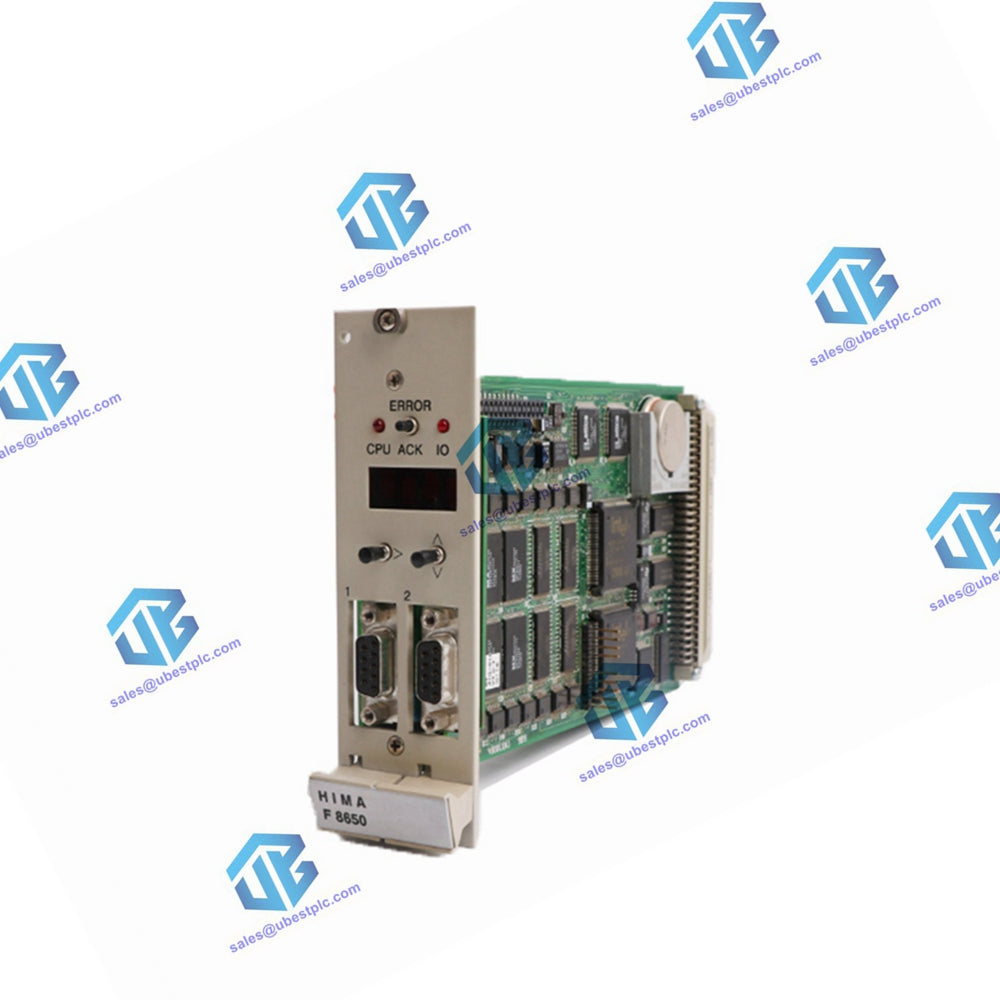

HIMA F 8650 عبارة عن وحدة مركزية مصممة للاستخدام في أنظمة PES H51q-MS وHS وHRS، وهي مناسبة لفئات المتطلبات المتعلقة بالسلامة من AK 1 إلى AK 6. تتميز هذه الوحدة بمعالجين دقيقين متزامنين على مدار الساعة، مما يوفر قوة وموثوقية الأداء لتطبيقات السلامة الهامة.

المواصفات الفنية

المعالجات الدقيقة

• النوع : إنتل 386 إي إكس، 32 بت
• الكمية : 2 (متزامنة مع الساعة)
• تردد الساعة : 25 ميجاهيرتز

الذاكرة لكل معالج دقيق

• نظام التشغيل : Flash-EPROM، 1 ميجابايت (5 ICs لكل منهما)
• برنامج المستخدم : Flash-EPROM، 512 كيلو بايت
• تخزين البيانات : sRAM، 256 كيلو بايت

واجهات

• واجهات تسلسلية : 2 × RS 485

العرض التشخيصي

• النوع : عرض أبجدي رقمي مكون من 4 أرقام مع المعلومات المطلوبة
• عرض الخطأ : 2 مؤشر LED للإشارة إلى الخطأ الشائع (وحدة المعالجة المركزية ووحدات الإدخال والإخراج)
• أزرار :
  • زران ضغط للتبديل للحصول على معلومات تفصيلية (مميزة بعلامة <>)
  • زر ACK لإعادة ضبط مؤشرات الخطأ (يعمل مثل تشغيل النظام في حالة توقف الفشل)

ميزات السلامة

• خطأ في إيقاف التشغيل : مراقبة آمنة من الفشل مع الإخراج
• جهد الخرج : 24 فولت تيار مستمر، قابل للتحميل حتى 500 مللي أمبير، مقاوم للدائرة القصيرة

بناء

• مركبات ثنائي الفينيل متعدد الكلور: 2 بالمعايير الأوروبية، و1 لدوائر العرض التشخيصية
• متطلبات المساحة : 8 TE (وحدات)

بيانات التشغيل

• مصدر الطاقة : 5 فولت تيار مستمر، 2000 مللي أمبير

تخصيص الدبوس لقنوات واجهة RS 485

• دبوس 1 : غير مستخدم
• الدبوس 2 : RP (5 فولت، مفصول بواسطة الثنائيات)
• الدبوس 3 : A/A (RxD/TxD-A، استقبال/إرسال البيانات-A)
• الدبوس 4 : CNTR-A (إشارة التحكم A)
• الدبوس 5 : C/C (DGND، أرض البيانات)
• الدبوس 6 : VP (5 فولت، القطب الموجب لمصدر الطاقة)
• دبوس 7 : غير مستخدم
• الدبوس 8 : B/B (RxD/TxD-B، استقبال/إرسال البيانات-B)
• الدبوس 9 : CNTR-B (إشارة التحكم B)

العرض التشخيصي

• العرض : أبجدي رقمي مكون من 4 أرقام
• مصابيح LED : 2 للإشارة إلى الخطأ (وحدة المعالجة المركزية ووحدات الإدخال والإخراج)
• أزرار :
  • اثنان لطلب المعلومات (تم وضع علامة <>)
  • زر ACK لإعادة تعيين إشارة الخطأ

التشغيل والصيانة

عمر البطارية العازلة

• بدون تغذية الجهد :
  • 2500 يوم عند 25 درجة مئوية
  • 100 يوم عند 60 درجة مئوية
• التوصية : قم بتغيير البطارية العازلة كل 4 سنوات
• نوع البطارية : ليثيوم، على سبيل المثال، CR 2477N
• هيما رقم الجزء : 44 0000018

رقم محطة الحافلات وإعدادات معدل النقل

• المفتاح S1 : يستخدم لتحديد رقم المحطة ومعدل الإرسال
• إعدادات رقم المحطة :
  • يقوم بالتبديل من S1-1 إلى S1-5
• إعداد معدل الإرسال :
  • التبديل S1-8
