نظرة عامة

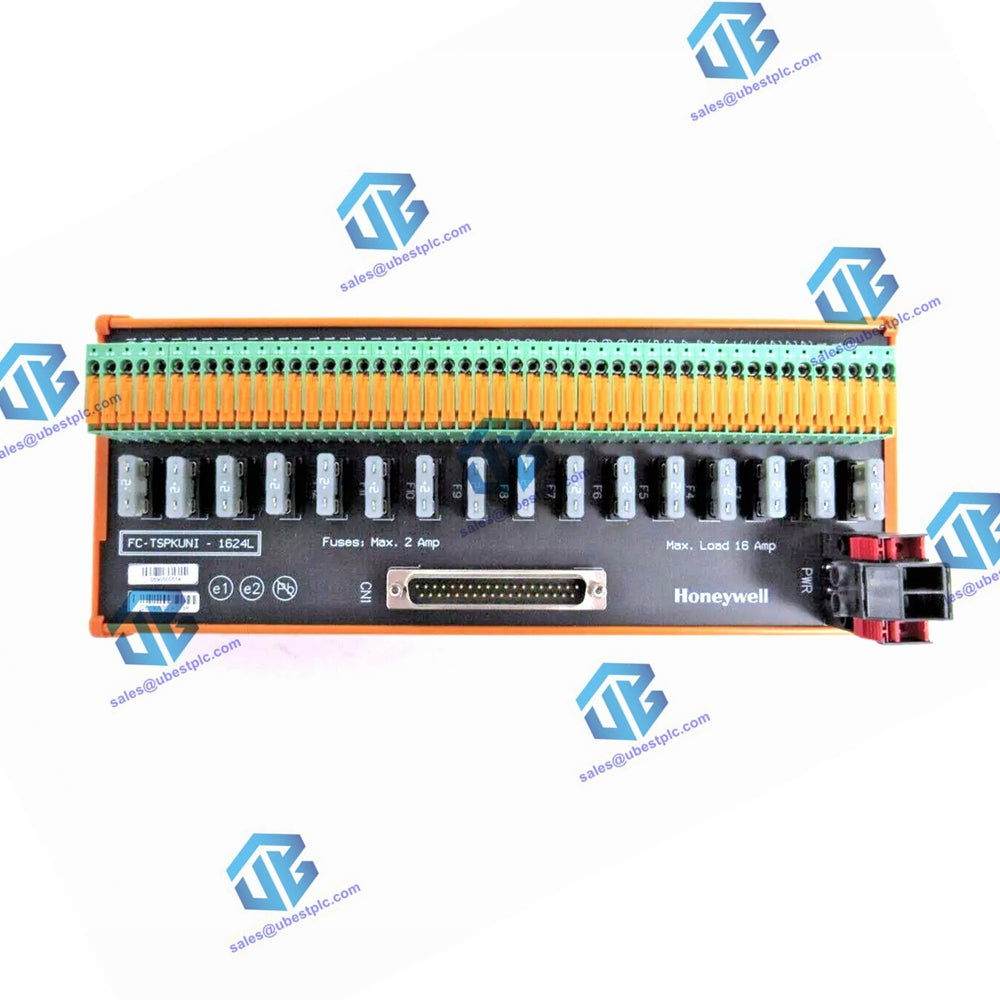

تُعد وحدتا TSPKUNI-1624L وTSPKUNI-1624R وحدات تجميع إنهاء ميداني (FTA) مصممة لتوفير ستة عشر مجموعة من أطراف السكاكين الثلاثية لإشارات RUSIO. تتميز هذه الوحدات بموصل إدخال طاقة يزود الطاقة الميدانية وموصل Sub-D ذكر بقطر 37 قطب للاتصال بقنوات RUSIO.

الميزات

• موصل إدخال الطاقة (PWR): يزود طاقة ميدانية بجهد +24 فولت تيار مستمر.
• موصل Sub-D ذكر بقطر 37 قطب (CN1): يتصل بـ 16 قناة RUSIO.
• ستة عشر مجموعة من أطراف السكاكين: كل قناة تحتوي على:
  • طرف P: اتصال +24 فولت تيار مستمر مع فيوز 2 أمبير.
  • طرف الإشارة: اتصال إشارة RUSIO.
  • الطرف المشترك: اتصال 0 فولت.
• تركيب عالمي: متوافق مع قضبان DIN EN القياسية.

البيانات الفنية

عام

• أرقام الطراز: TSPKUNI-1624L و TSPKUNI-1624R
• الموافقات: CE، TUV، UL، CSA

الطاقة

• الطاقة الميدانية: 24 فولت تيار مستمر
• الحمولة الكلية للميدان: بحد أقصى 16 أمبير

الفيوز

• تصنيف الفيوز: 2 أمبير
• أبعاد الفيوز: شفرة 5x19 مم
• تصنيف الجهد للتيار المستمر: 32 فولت
• الشركة المصنعة: Littelfuse
• رقم قطعة الشركة المصنعة: 0287002.PXS
• التيار الأقصى للمخرج لكل فيوز: 1.4 أمبير

الأبعاد الفيزيائية

• أبعاد الوحدة: 265 × 109 × 72 مم (الطول × العرض × الارتفاع) / 10.44 × 4.29 × 2.84 بوصة (الطول × العرض × الارتفاع)
• قضبان DIN EN: TS32 / TS35 × 7.5
• طول القضيب المستخدم: 266 مم (10.47 بوصة)

الإنهاء

• أطراف براغي القناة:
  • قطر السلك: 0.2 - 4 مم (AWG 28 - AWG 12)
  • طول التجريد: 8 مم (0.31 بوصة)
  • عزم الشد: بحد أقصى 0.6 نيوتن متر (0.44 قدم-رطل)
• موصل الطاقة:
  • الصنع والنوع: Weidmuller: BVZ 7.62HP/02/180F SN (موصل)، BV/SV7.62HP KO (مفاتيح)
  • طول التجريد: 8 مم (0.28 بوصة)
  • الأسلاك القابلة للاتصال: 0.5-6 مم (AWG 20 - AWG 10)
