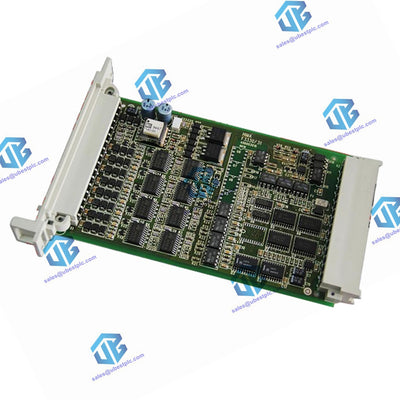

نظرة عامة

يُعد TSRO-08UNI وحدة تجميع إنهاء ميداني (FTA) مصممة لمخرج مرحل طاقة خارجي آمن مشترك في تطبيقات SIL3. يعمل كواجهة بين كابل الربط النظامي (SICC-0001/Lx) والأسلاك الميدانية الخارجية عبر أطراف لولبية، ويتميز بثمانية قنوات مخرجات آمنة تعتمد على المرحلات. تلبي هذه الوحدة متطلبات السلامة للتطبيقات حتى SIL3 كما هو محدد في IEC 61508، دون الحاجة لاستثناءات الأعطال.

الميزات

• ثمانية قنوات مخرجات آمنة تعتمد على المرحلات: كل قناة تشمل ثلاثة مرحلات وجهة اتصال ميدانية مفتوحة عادة (NO) مزودة بصمام (2 أمبير، بطيء الفعل).
• مصباح LED لمؤشر الحالة: يشير إلى حالة المرحل المشغل.
• قدرة تبديل حمل عالية: قادرة على تبديل الأحمال حتى 115/230 فولت تيار متردد، مما يوفر مخرجات موثوقة لمدير السلامة في تطبيقات SIL3.
• الامتثال للسلامة: مناسبة للاستخدام في فئات متطلبات السلامة حتى SIL3.

البيانات الفنية

عام

• أرقام النوع: FS-TSRO-08UNI، FC-TSRO-08UNI
• الموافقات: CE، UL، CSA، TUV
• فئة السلامة: حتى SIL3

المدخلات

• جهد الإدخال الاسمي: 24 فولت تيار مستمر
• أقصى جهد إدخال: 36 فولت تيار مستمر
• جهد تشغيل المرحل: 19.2 فولت تيار مستمر
• تيار الإدخال: عادة 40 مللي أمبير عند 24 فولت تيار مستمر

المخرجات

• عدد قنوات المخرج: 8
• أقصى تيار مخرج: 2 أمبير (مزود بصمام)
• أدنى تيار مخرج: 1 مللي أمبير عند 5 فولت
• أقصى جهد مخرج: 250 فولت تيار متردد / 250 فولت تيار مستمر
• أقصى حمل متبدل: 500 فولت أمبير / 150 واط

الصمام

• تصنيف الصمام: 2 أمبير
• أبعاد الصمام: 5×20 مم
• تصنيف الجهد تيار متردد: 250 فولت
• تصنيف الجهد تيار مستمر: 300 فولت
• الشركة المصنعة: Littelfuse
• رقم قطعة الشركة المصنعة: 0213002

الأبعاد الفيزيائية

• أبعاد الوحدة: 274 × 109 × 71 مم (طول × عرض × ارتفاع) / 10.8 × 4.3 × 2.8 بوصة (طول × عرض × ارتفاع)
• قضبان DIN EN: TS32 / TS35 × 7.5
• طول القضيب المستخدم: 275 مم (10.8 بوصة)

الإنهاء

• أطراف لولبية للقنوات:
  • أقصى قطر للسلك: 2.5 مم² (AWG 14)
  • طول التجريد: 7 مم (0.28 بوصة)
  • عزم الشد: 0.5 نيوتن متر (0.37 قدم-رطل)
• أطراف لولبية للطاقة الخارجية:
  • أقصى قطر للسلك: 16 مم² (AWG 8)
  • طول التجريد: 7 مم (0.28 بوصة)
  • عزم الشد: 1.2 نيوتن متر (0.88 قدم-رطل)

البيئة

• درجة حرارة البيئة: –5°C إلى +60°C (23°F إلى 140°F)

العزل

• العزل بين الملف والاتصال: 3750 فولت تيار متردد
• العزل بين الاتصالات: 1200 فولت تيار متردد

جهة اتصال المرحل

• أقصى حمل تبديل:
  • 250 فولت تيار متردد، 2 أمبير
  • 24 فولت تيار مستمر، 2 أمبير
  • 48 فولت تيار مستمر، 1 أمبير
  • 110 فولت تيار مستمر، 500 مللي أمبير
• أقصى تردد تبديل: 20 هرتز
• مادة جهة الاتصال: طبقة ذهبية فوق سبيكة فضية
