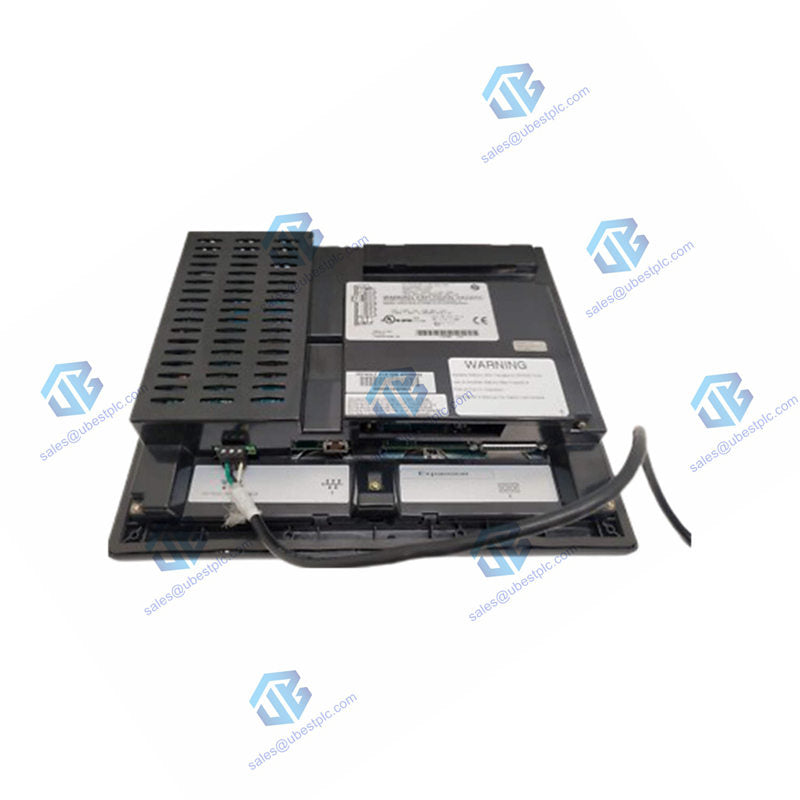

GE Fanuc IC754VBI12CTD QuickPanel واجهة تشغيل ملونة بحجم 12 بوصة

GE Fanuc IC754VBI12CTD هي واجهة تشغيل ملونة بحجم 12 بوصة من خط منتجات QuickPanel. تتيح هذه الواجهة البشرية الآلية التواصل المباشر بين المشغلين والآلات الصناعية. توفر شاشتها الملونة الكبيرة تصورًا واضحًا لأنظمة وأتمتة العمليات المعقدة.

المواصفات الفنية الرئيسية

• الشركة المصنعة والطراز: GE Fanuc IC754VBI12CTD | QuickPanel
• حجم العرض: شاشة ملونة بحجم 12 بوصة لتصور شامل للعملية
• نوع العرض: شاشة ملونة مع إضاءة خلفية LED لرؤية واضحة
• طريقة الإدخال: واجهة شاشة لمس لتفاعل سهل للمشغل
• متطلبات الطاقة: جهد دخل 12 أو 24 فولت تيار مستمر لتركيب مرن
• الذاكرة الداخلية: 32 ميجابايت ذاكرة لتخزين وتشغيل التطبيقات
• منصة البرمجيات: برنامج التكوين Proficiency View-MachineEdition

قدرات الاتصال والواجهة

• الاتصال التسلسلي: منفذ RS-232 للاتصال من نقطة إلى نقطة بين الأجهزة
• الاتصال الشبكي: منفذ RS-485 لأنظمة الشبكات متعددة النقاط
• واجهة إيثرنت: منفذ إيثرنت مدمج للتكامل الشبكي
• الاتصال عبر USB: عدة منافذ USB Host للأجهزة الطرفية
• كابل الاتصال: متوافق مع كابلات واجهة HMI-CAB-CS1
• مؤشرات الإيثرنت: مؤشرين LED مزدوجين للسرعة ونشاط الرابط

المواصفات الفيزيائية والبيئية

• وزن الوحدة: 15.00 رطل (6.80 كجم) لبناء صناعي متين
• أبعاد الشحن: 16 × 14 × 8 بوصات للتغليف القياسي
• درجة حرارة التشغيل: 0°C إلى 50°C لأداء موثوق في بيئات التحكم
• درجة حرارة التخزين: -20°C إلى 60°C للحفاظ الآمن على المكونات
• نطاق الرطوبة: حتى 85% رطوبة نسبية للتشغيل والتخزين
• المتطلبات البيئية: مناطق تركيب غير قابلة للتآكل وخالية من الغبار وجافة

مؤشرات الحالة والتغذية البصرية

• مؤشر حالة LED: مصباح LED ثلاثي الألوان يوفر حالة تشغيل فورية
• كهرماني ثابت: يشير إلى أن نظام التشغيل يبدأ أو يتم تهيئته
• أخضر ثابت: يظهر حالة التشغيل الطبيعية والوظائف السليمة
• وميض أخضر: يشير إلى أن الإضاءة الخلفية للشاشة مغلقة حالياً
• وميض أحمر: يشير إلى فشل في نظام الإضاءة الخلفية للوحدة
• مصابيح LED للإيثرنت: مؤشرات منفصلة لسرعة الشبكة ونشاط الاتصال

متطلبات الطاقة والتركيب

• إدخال الطاقة: يقبل إما مصدر طاقة 12 فولت تيار مستمر أو 24 فولت تيار مستمر
• منفذ الإدخال: منفذ اتصال طاقة مخصص لتشغيل موثوق
• حجرة البطارية: حاوية بطارية مدمجة لخيارات الطاقة الاحتياطية
• متطلبات التهوية: تدفق هواء مناسب لأداء مثالي
• مرونة التركيب: مصمم لتركيبات مختلفة على اللوحات والحوامل
• الحماية البيئية: يتطلب ظروف تشغيل نظيفة وجافة

الميزات التشغيلية والوظيفية

• التحكم المباشر: تتيح الشاشة التي تعمل باللمس تعديل معلمات الماكينة فوراً
• مراقبة العملية: يعرض بيانات الوقت الحقيقي من المعدات المتصلة
• إدارة الإنذارات: يعرض ويعترف بتحذيرات وأخطاء النظام
• معالجة الوصفات: يدعم مجموعات معلمات متعددة لعمليات مختلفة
• تسجيل البيانات: القدرة على تسجيل بيانات التشغيل للتحليل
• التصور: الرسومات الملونة والرسوم المتحركة تعزز فهم العملية

محتويات الحزمة والشحن

• وحدة GE Fanuc IC754VBI12CTD QuickPanel HMI
• الأجهزة المطلوبة للتركيب وملحقات التثبيت
• معلومات الوثائق وبرامج التكوين
• مكونات توصيل الطاقة وأدلة الواجهة
• الشحن العالمي عبر خدمات FedEx وUPS وDHL السريعة
• متوفر للتكامل مع أنظمة الأتمتة الصناعية

الأسئلة الشائعة حول التطبيقات المهنية

• ما البرنامج المستخدم لبرمجة هذا الـ HMI؟

يستخدم IC754VBI12CTD برنامج Proficiency View-MachineEdition لتطوير الشاشات، وإنشاء الرسوم المتحركة، وتكوين الاتصال مع المتحكمات المتصلة.

• كيف يستفيد المشغلون من شاشة العرض الكبيرة بحجم 12 بوصة؟

يتيح حجم الشاشة الكبير عرض المزيد من المعلومات في وقت واحد، مما يقلل التنقل بين الشاشات ويحسن الكفاءة التشغيلية العامة والوعي بالوضع.

• ما أنواع البيئات التي تتطلب اعتبارات خاصة للتهوية؟

تتطلب الحاويات ذات تدفق الهواء المحدود أو التركيبات في المناطق الدافئة تهوية مناسبة للحفاظ على HMI ضمن نطاق درجة حرارة التشغيل المحدد من 0°C إلى 50°C.

• هل يمكن لهذا الـ HMI الاتصال بعدة متحكمات في نفس الوقت؟

من خلال مزيجه من واجهات RS-232 وRS-485 وEthernet، يمكن لـ HMI التواصل مع عدة متحكمات باستخدام بروتوكولات وطرق اتصال مختلفة.

• ماذا يعني مؤشر LED الأحمر الوميض؟

يشير مؤشر LED الأحمر الوميض إلى فشل في الإضاءة الخلفية، مما قد يتطلب خدمة أو استبدال للحفاظ على وضوح العرض الأمثل في بيئة التشغيل.
