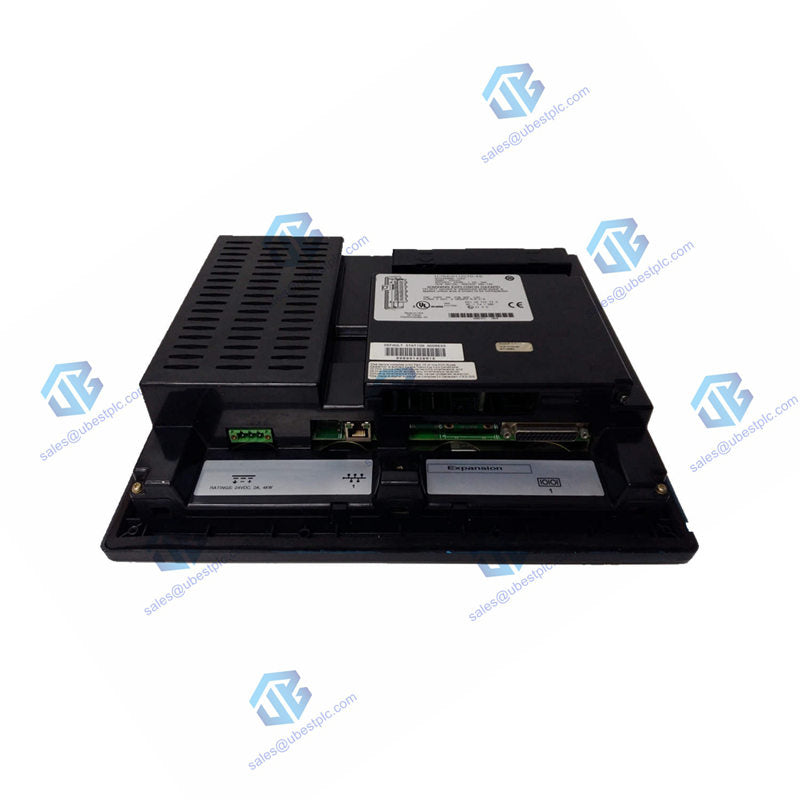

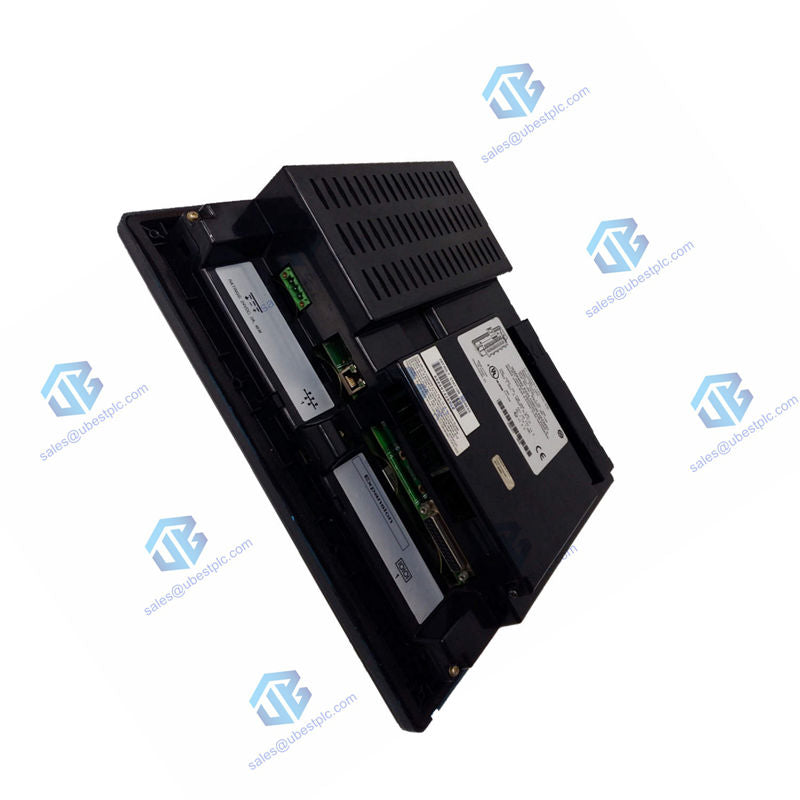

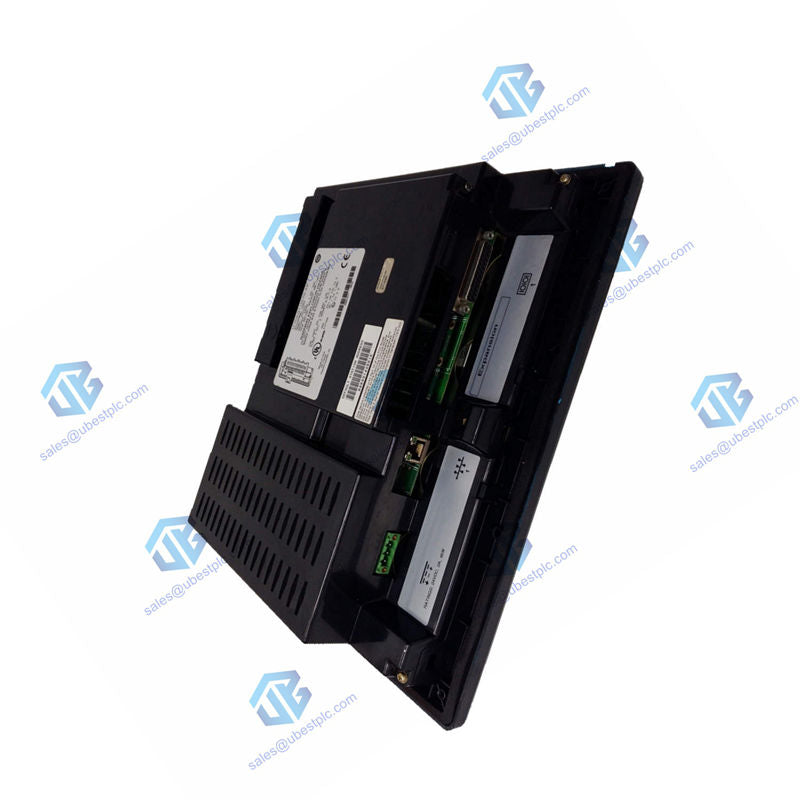

GE QuickPanel IC754VBI12MTD: محطة HMI بشاشة لمس أحادية اللون بحجم 12 بوصة

يعد GE QuickPanel IC754VBI12MTD محطة واجهة تشغيل عالية الأداء تتميز بشاشة لمس أحادية اللون كبيرة بحجم 12 بوصة. مصمم للرؤية الواضحة والتحكم الموثوق، هذا الـ HMI مثالي للتطبيقات التي لا تكون فيها الألوان ضرورية ولكن حجم الشاشة والمتانة مهمان. يوفر منصة قوية للتفاعل مع الآلات، وإدخال البيانات، ومراقبة العمليات في بيئات الأتمتة الصناعية.

الميزات والفوائد الرئيسية

شاشة أحادية اللون كبيرة بحجم 12 بوصة: توفر شاشة TFT عالية التباين وسهلة القراءة، مثالية للرسومات والنصوص الواضحة في ظروف إضاءة مختلفة.

واجهة شاشة لمس موثوقة: يتميز بشاشة لمس سريعة الاستجابة للتحكم البديهي وإدخال البيانات مباشرة على اللوحة.

اتصال قوي: مزود بمنافذ تسلسلية RS-232 وRS-485 للاتصال الموثوق مع PLCs وأجهزة التحكم باستخدام كابل HMI-CAB-CS2.

أمان البيانات: يتضمن 512 كيلوبايت من ذاكرة الاحتفاظ المدعومة بالبطارية لحماية بيانات التطبيق الحيوية أثناء انقطاع التيار الكهربائي.

برنامج تطوير قوي: متوافق مع برنامج GE Proficy Machine Edition لتطوير التطبيقات ونشرها بكفاءة.

إدخال طاقة مرن: يعمل على مجموعة واسعة من مصادر طاقة 12 فولت أو 24 فولت تيار مستمر، مما يبسط التكامل الكهربائي.

المواصفات الفنية الكاملة

العلامة التجارية والخط: GE Fanuc / Emerson | سلسلة QuickPanel

الطراز: IC754VBI12MTD

الشاشة: شاشة لمس TFT أحادية اللون بحجم 12 بوصة

المعالج: معالج دقيق متقدم

الذاكرة: 32 ميجابايت إجمالي (مشترك لنظام التشغيل والتطبيق)، 512 كيلوبايت SRAM مدعومة ببطارية

نظام التشغيل: Microsoft Windows CE

منافذ الاتصال: RS-232، RS-485

الكابل الموصى به: HMI-CAB-CS2

طاقة الإدخال: 12 فولت تيار مستمر أو 24 فولت تيار مستمر

درجة حرارة التشغيل: 0°C إلى +60°C (نموذجي للسلسلة)

الأبعاد (الشحن التقريبي): ~16" × 14" × 8"

الوزن: 4.08 كجم (9.00 رطل)

التركيب: تركيب على اللوحة

دليل التركيب والتوافق

التركيب: قم بالتركيب في فتحة لوحة بالحجم المناسب. تأكد من أن البيئة ضمن حدود درجة الحرارة المحددة ومحميّة من التلوث الزائد لضمان وضوح العرض وطول عمره.

الطاقة والتوصيل: قم بالتوصيل بمصدر طاقة DC بجهد 12 فولت أو 24 فولت، مع التأكد من القطبية الصحيحة. للاتصال التسلسلي، استخدم كابل HMI-CAB-CS2 الموصى به أو كابل معتمد مكافئ لضمان نقل بيانات موثوق.

التوافق: تم تصميم هذه المحطة للتواصل مع PLCs من GE ومجموعة واسعة من الأجهزة الصناعية الأخرى عبر منافذها التسلسلية. يتم برمجتها باستخدام برنامج Proficy Machine Edition من GE، الذي يدعم مكتبات تعريفات واسعة لأنظمة التحكم المختلفة.

الشهادات والامتثال

تم تصميم هذا الـ HMI ليتوافق مع المعايير الصناعية للموثوقية التشغيلية والتوافق الكهرومغناطيسي. وهو مبني للاستخدام في بيئات صناعية قياسية، موفرًا واجهة موثوقة للتشغيل المستمر في تطبيقات الأتمتة.

ما هو محتوى الصندوق والضمان

محتويات العبوة:
1 × محطة HMI GE QuickPanel IC754VBI12MTD
1 × مجموعة معدات التثبيت
1 × وثائق المستخدم

هذا المنتج مشمول بضماننا القياسي لمدة 12 شهرًا، مما يحمي استثمارك من عيوب التصنيع.

الشحن: نضمن التسليم الآمن وفي الوقت المناسب من خلال شركائنا اللوجستيين الموثوقين: FedEx, UPS, و DHL.

الأسئلة المتكررة (FAQ)

هل الشاشة بالأبيض والأسود أم بتدرج الرمادي؟

هي شاشة TFT أحادية اللون (تدرج الرمادي)، توفر تباينًا ممتازًا للإنذارات والنصوص والرسومات.

ما هو البرنامج المطلوب لبرمجتها؟

يُستخدم برنامج Proficy Machine Edition من GE لإنشاء وتنزيل تطبيق HMI.

هل تحتوي على منفذ Ethernet؟

يتميز هذا الطراز بمنافذ اتصال تسلسلية RS-232 وRS-485. للاتصال عبر Ethernet، يرجى مراجعة الطرازات الأخرى في السلسلة.

ما هو الغرض من الذاكرة المدعومة بالبطارية؟

تحتفظ بالبيانات التشغيلية الحيوية، ومعلمات الوصفات، وتاريخ الإنذارات عند انقطاع التيار الكهربائي الرئيسي.

هل يمكنها التفاعل مع PLCs غير تابعة لـ GE؟

نعم، من خلال المنافذ التسلسلية باستخدام بروتوكول الاتصال المناسب (مثل Modbus RTU) المُعد في برنامج Proficy.

ما هي ميزة الشاشة أحادية اللون؟

شاشات أحادية اللون غالبًا ما توفر وضوح قراءة أفضل في الضوء الساطع، واستهلاك طاقة أقل، ويمكن أن تكون أكثر فعالية من حيث التكلفة للتطبيقات التي لا تتطلب اللون.
