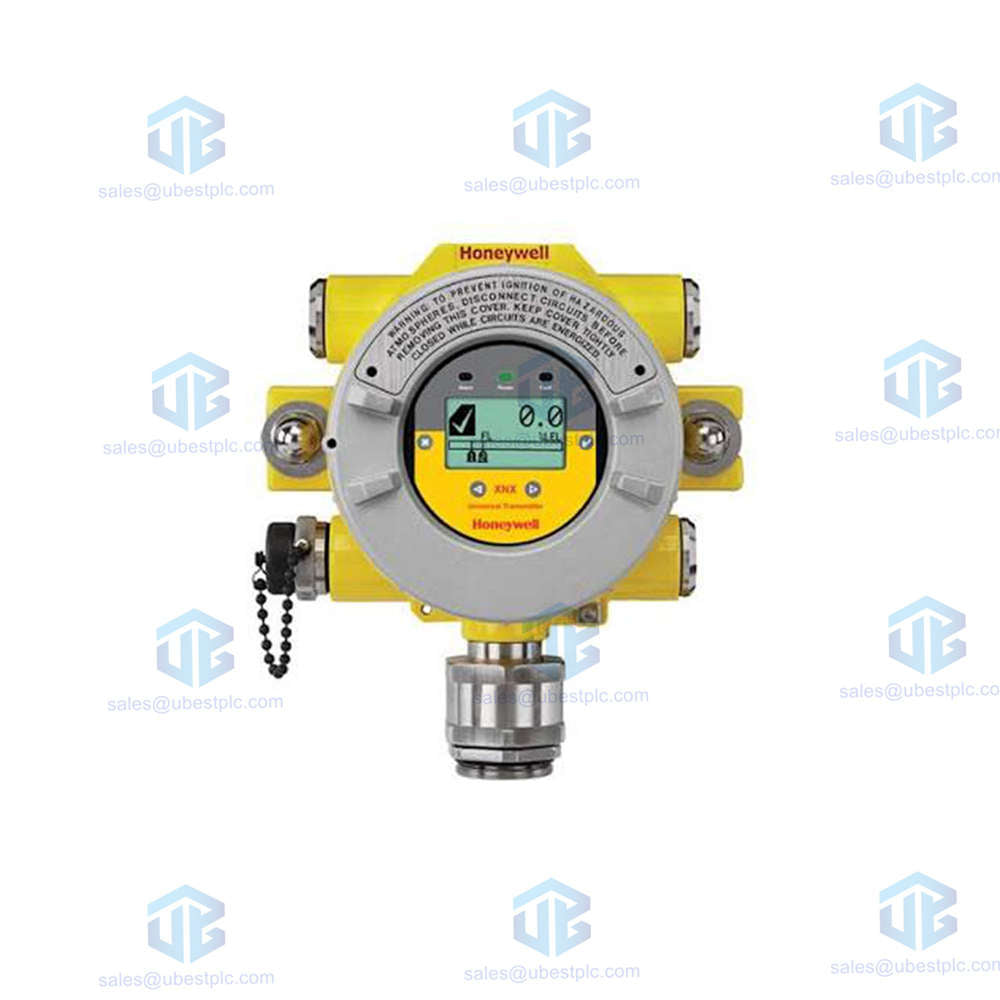

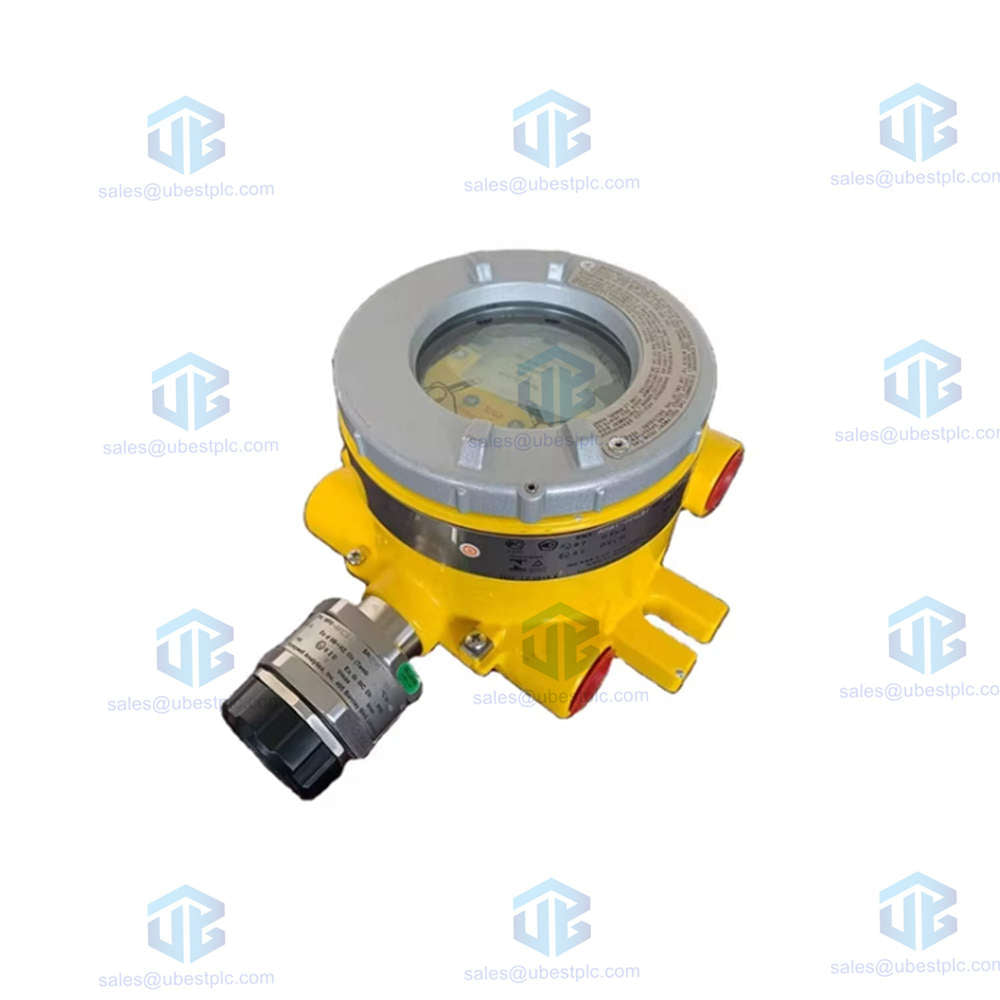

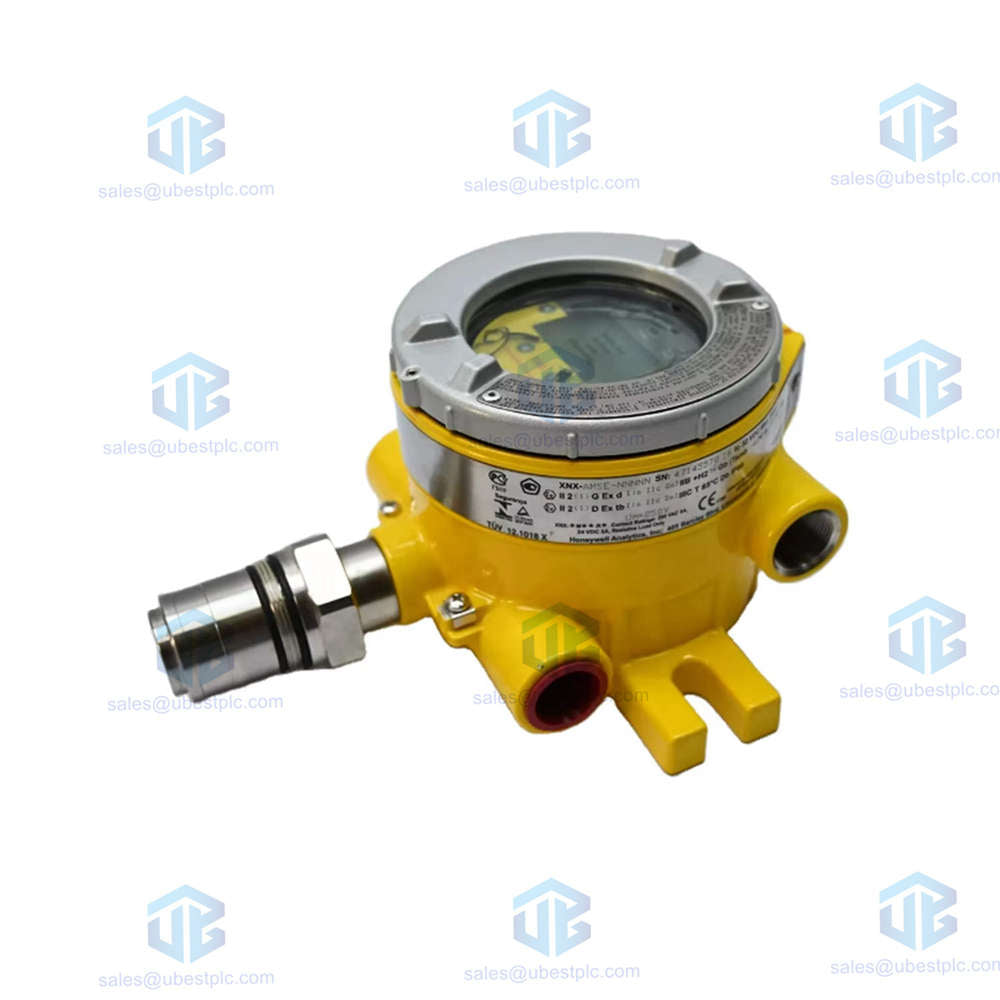

نظرة معمارية عامة على جهاز الإرسال العالمي Honeywell XNX-AMSV-FHNNN

يوفر جهاز الإرسال العالمي Honeywell XNX-AMSV-FHNNN مراقبة مرنة للغازات في المواقع الصناعية الخطرة والقاسية. ويعتمد المهندسون على XNX-AMSV-FHNNN لمعالجة إشارات الحقل المهمة بكفاءة والحفاظ على معايير السلامة التشغيلية.

المواصفات الفنية الرئيسية ومعلمات الهندسة

• العلامة التجارية: Honeywell
• الطراز: XNX-AMSV-FHNNN
• سلسلة جهاز الإرسال: منصة جهاز الإرسال العالمي Honeywell XNX
• نوع الواجهة: تقبل إشارات الإدخال القياسية بالملي فولت من مستشعرات كشف الغازات المتوافقة
• المستشعرات المتوافقة: تعمل مع مستشعرات الغازات الصناعية MPD وSensepoint وModel 705 HT/PPM
• مادة الغلاف: هيكل متين من الفولاذ المقاوم للصدأ 316 لمقاومة الظروف البيئية القاسية
• خيار الاتصال: لوحة Foundation Fieldbus مدمجة مع منفذ تشخيص HART محلي
• اعتماد المناطق الخطرة: معتمدة وفق معايير ATEX وIEC للأجواء القابلة للانفجار عالميًا
• درجة حرارة التشغيل: تعمل بشكل موثوق ضمن درجات حرارة محيطة تتراوح بين -40°C و+65°C
• حساسية الإشارة: كشف عالي الدقة مع معايرة مستمرة لانحراف الصفر والمدى
• الحصانة ضد الضوضاء: يمنع التدريع المتقدم التداخل الكهرومغناطيسي في البيئات الكهربائية القاسية

تفصيل تكوين طراز المنتج

• XNX - منصة سلسلة أجهزة الإرسال العالمية الأساسية
  • A - اعتمادات المناطق الخطرة ATEX / IEC
  • M - سن إدخال كابل صناعي M25
  • S - غلاف من الفولاذ المقاوم للصدأ بدرجة 316
  • V - لوحة واجهة للمستشعرات بالملي فولت
  • F - وحدة اتصال Foundation Fieldbus
  • H - اتصال بروتوكول HART خارجي محلي
  • NNN - مورَّد من دون مجموعة مستشعرات مرفقة

إرشادات التركيب والتثبيت

• ثبّت الغلاف بإحكام على دعامات هيكلية صلبة باستخدام حوامل تثبيت قياسية.
• مرّر كابلات الحقل عبر مداخل ملولبة M25 باستخدام حشوات معتمدة مقاومة للانفجار.
• وصّل موصلات مستشعر الملي فولت بكتل التوصيل وفقًا لمخططات الأسلاك.
• تحقق من إعدادات مفاتيح DIP الداخلية الخاصة بـ Foundation Fieldbus قبل تشغيل الوحدة الرئيسية.
• وصّل موصلات التأريض الداخلية والخارجية بنقاط التأريض مباشرة.

محتويات العبوة ومعلومات الشحن

• مجموعة جهاز الإرسال الرئيسي Honeywell XNX-AMSV-FHNNN محكمة داخل عبوة واقية.
• لوحة واجهة اتصال Foundation Fieldbus وكتل التوصيل الداخلية مثبتة مسبقًا.
• تتوفر خيارات شحن سريع إلى جميع أنحاء العالم عبر شركات الشحن السريع FedEx وUPS وDHL.

الوثائق الهندسية ودليل المستخدم

• نزّل الدليل الفني الرسمي عبر رابط دليل تعليمات Honeywell XNX.

الأسئلة الشائعة (FAQ)

• ما هي مداخل المستشعرات التي تعمل مع هذا التكوين المحدد؟ تقبل هذه الوحدة مداخل بالملي فولت من مستشعرات Honeywell MPD وSensepoint وModel 705.
• هل يتضمن هذا الطراز خرطوشة مستشعر غاز مركبة من المصنع؟ يشير الرمز NNN إلى أن هذه الوحدة تُشحن من دون مجموعة مستشعرات مرفقة.
• ما الشبكات الصناعية الرقمية التي يمكنها الاتصال بهذا الجهاز؟ يتضمن جهاز الإرسال إمكانية Foundation Fieldbus إلى جانب واجهة منفذ HART محلي.

الملخص

• يوفر جهاز الإرسال العالمي Honeywell XNX-AMSV-FHNNN تقييمًا قويًا للإشارات لتعزيز السلامة في المنشآت الصناعية. وبفضل هيكله المصنوع من الفولاذ المقاوم للصدأ 316 واتصاله الرقمي عبر Fieldbus، يبسّط جهاز الإرسال البنية التحتية لكشف الغازات في المناطق الخطرة.
