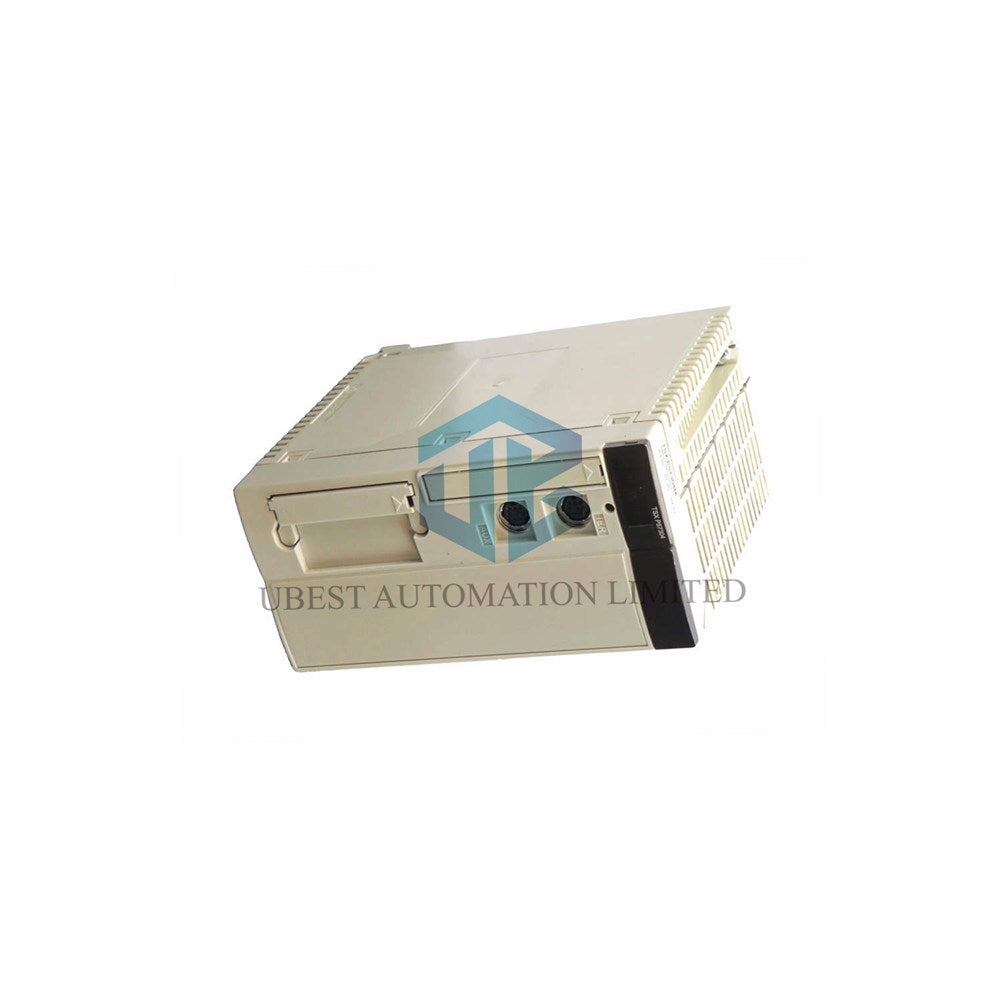

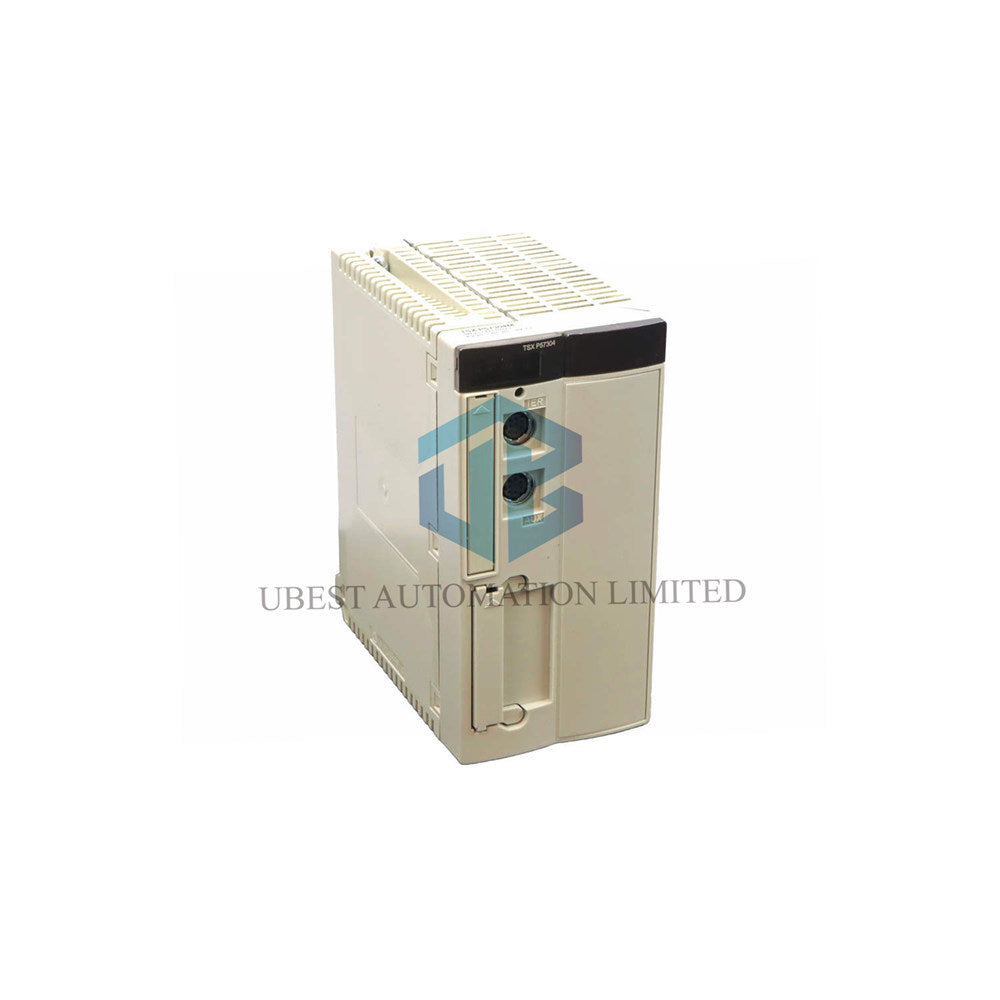

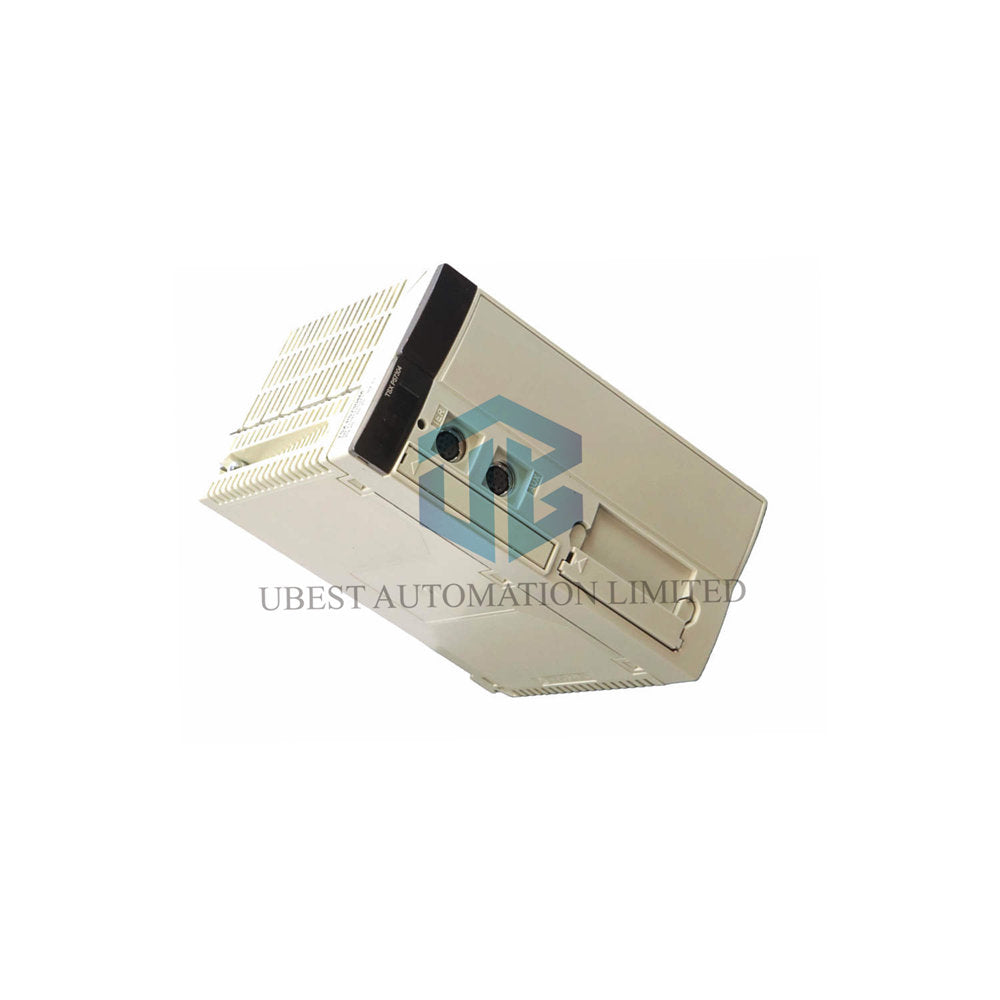

معالج Unity Modicon Premium TSXP57304M – ذاكرة RAM داخلية بسعة 192 kB، وتحكم عالي السرعة

ينتمي TSXP57304M إلى منصة الأتمتة Modicon Premium من Schneider Electric. يوفر معالج Unity هذا سرعة تنفيذ عالية وخيارات ذاكرة مرنة لمهام التحكم الصناعي المتطلبة. يختار المهندسون هذا الطراز لأدائه الموثوق في تطبيقات التحكم المعقدة، سواء الرقمية أو المتعلقة بالعمليات.

المواصفات الفنية الرئيسية

• العلامة التجارية: Schneider Electric
• الطراز: TSXP57304M
• فئة المنتج: معالج Unity (سلسلة Modicon Premium)
• ذاكرة RAM الداخلية: 192 kB للبيانات (من دون بطاقة PCMCIA: 192 kB للبرنامج والبيانات)
• ذاكرة البرنامج مع بطاقة PCMCIA: 1792 kB
• سعة تخزين البيانات على بطاقة PCMCIA: 16384 kB إضافية
• سعة الإدخال/الإخراج الرقمي: 1024 نقطة إدخال/إخراج
• سعة الإدخال/الإخراج التناظري: 128 نقطة إدخال/إخراج
• سرعة تنفيذ التعليمات: 0.12 µs للعمليات المنطقية (دون PCMCIA)، و0.17 µs للعمليات المنطقية (مع PCMCIA)
• التعليمات لكل ms: حتى 6.72 Kinst/ms (منطقية بنسبة 100%، دون PCMCIA)
• درجة حرارة التشغيل: 0…60 °C (32…140 °F)
• درجة حرارة التخزين: -25…70 °C (-13…158 °F)
• الرطوبة النسبية: 10…95 % دون تكاثف (أثناء التشغيل)
• درجة الحماية: IP20، درجة التلوث 2
• الاتصالات المدمجة: وصلة تسلسلية غير معزولة RS485 (منفذا mini DIN أنثويان، 19.2/115 kbit/s)
• استهلاك التيار: 1100 mA عند 5 V DC
• تنسيق الوحدة: مزدوج

الذاكرة وبنية التطبيق

• الحد الأقصى للبتات الداخلية (%Mi): 16384
• الحد الأقصى للكلمات الثابتة (%KWi): 64
• الحد الأقصى للكلمات الداخلية (%MWi): 64
• البيانات الداخلية غير المعيّنة: 64 kB لكتل وظائف DFB/EFB، و64 kB للبيانات الأولية/المشتقة
• المهام: مهمة رئيسية واحدة، ومهمة سريعة واحدة، و64 مهمة أحداث
• عبء النظام: 0.35 ms للمهمة السريعة، 1 ms للمهمة الرئيسية

سعة الرفوف والفتحات

• عدد الرفوف: 16 (4/6/8 فتحات) أو 8 (12 فتحة)
• عدد الفتحات: 64 / 96 / 128 حسب التهيئة
• القنوات المخصصة للتطبيق: 32
• قنوات التحكم في العمليات: من 15 إلى 45 حلقة بسيطة

البيئة والامتثال

• ارتفاع التشغيل: 0…2000 m (0…6561.68 ft)
• المعالجة الوقائية: TC
• العلامة: CE
• المعايير: IEC 61131-2، UL 508، CSA C22.2 No 142، CSA C22.2 No 213 للفئة I، القسم 2 (المجموعات A وB وC وD)، 92/31/EEC، 89/336/EEC، 73/23/EEC، 93/68/EEC
• شهادات المنتج: BV، LR، RMRS، ABS، RINA، DNV، GL
• الإشارات المحلية: RUN (مصباح LED أخضر)، عطل I/O (مصباح LED أحمر)، ERR (مصباح LED أحمر)، نشاط TER (مصباح LED أصفر)

دليل التركيب

• ثبّت المعالج TSXP57304M في رف Modicon Premium مع توفير مساحة كافية للتهوية.
• وصّل وصلة RS485 التسلسلية بمنافذ mini DIN الأنثوية للاتصال بالطرفية أو بالجهاز المساعد.
• أدخل بطاقة PCMCIA (إن استُخدمت) قبل تشغيل الطاقة للوصول إلى ذاكرة البرامج والبيانات الموسعة.
• تحقق من أن مزود الطاقة 5 V DC يستطيع توفير 1100 mA على الأقل للمعالج وحده.
• تحقق من جميع مؤشرات LED بعد تشغيل الطاقة: يجب أن يكون RUN أخضر، وأن يظل كل من I/O وERR مطفأين.
• حافظ على درجة الحرارة المحيطة ضمن 0…60 °C وتجنب التكاثف أثناء التشغيل.

محتويات العبوة

• 1 × معالج Modicon Premium Unity TSXP57304M
• 1 × وثائق المنتج (دليل مرجعي سريع)
• الشحن عبر FedEx أو UPS أو DHL وفقًا لتفضيل العميل

الأسئلة الشائعة (FAQ)

• ما الفرق الرئيسي بين التشغيل ببطاقة PCMCIA ودونها؟ دون بطاقة، يوفر TSXP57304M ذاكرة RAM مشتركة للبرامج والبيانات بسعة 192 kB. باستخدام بطاقة، تحصل على ذاكرة برامج بسعة 1792 kB وذاكرة بيانات بسعة 192 kB.
• ما سرعة تنفيذ هذا المعالج لتعليمات Boolean؟ ينفذ كل تعليمة Boolean خلال 0.12 µs دون بطاقة PCMCIA، وخلال 0.17 µs باستخدام بطاقة.
• هل يمكنني استخدام هذا المعالج في موقع خطر من الفئة I، القسم 2؟ نعم، يحمل TSXP57304M شهادات CSA C22.2 No 213 للفئة I، القسم 2، للمجموعات A وB وC وD.
• ما منافذ الاتصال التي يتضمنها المعالج؟ يتضمن وصلة تسلسلية RS485 غير معزولة مع موصلَي mini DIN أنثويين، وتدعم سرعة 19.2 أو 115 كيلوبت/ثانية.
• ما الحد الأقصى لعدد الرفوف المدعومة؟ يمكنك توصيل ما يصل إلى 16 رفًا بفتحات 4 أو 6 أو 8، أو 8 رفوف بفتحات 12.
