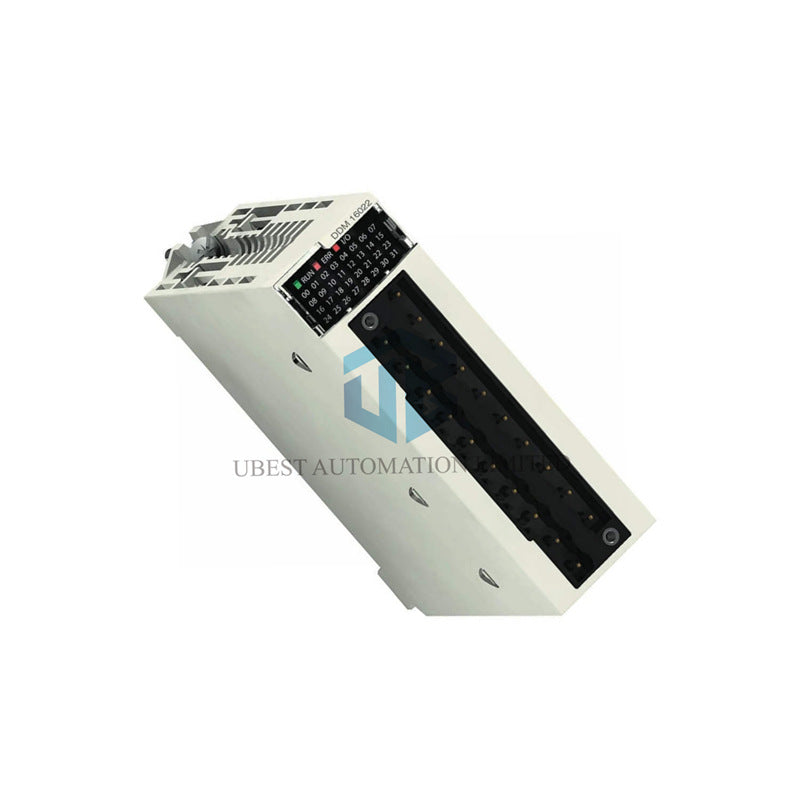

شنايدر إلكتريك BMXDDM16022: وحدة إدخال/إخراج مختلطة مدمجة بـ16 قناة

بسط لوحة التحكم الخاصة بك مع شنايدر إلكتريك BMXDDM16022. تجمع هذه الوحدة المتعددة الاستخدامات للإدخال/الإخراج المنفصل بين 8 مداخل رقمية و8 مخارج صلبة الحالة في وحدة واحدة مدمجة لأنظمة Modicon M340/M580. يضمن وقت الاستجابة السريع البالغ 4 مللي ثانية ردود فعل سريعة للنظام، بينما يمثل مستوى الجهد 24 فولت تيار مستمر المعيار الصناعي. توفر الوحدة تشخيصًا فرديًا لكل قناة لتسهيل استكشاف الأخطاء وإصلاحها. إنها حل فعال لتجميع نقاط الإدخال/الإخراج وتوفير المساحة في خزانة الأتمتة الخاصة بك.

المواصفات الفنية الأساسية

• العلامة التجارية والطراز: شنايدر إلكتريك BMXDDM16022
• خط الإنتاج: Modicon M340 / M580 (منصة X80)
• تكوين الإدخال/الإخراج: 8 مداخل + 8 مخارج
• نوع الإدخال/الإخراج: مداخل تيار مستمر 24 فولت مغلقة / مخارج صلبة الحالة تيار مستمر 24 فولت
• تيار الإدخال: 3.5 مللي أمبير
• تيار الإخراج: 0.5 أمبير لكل قناة
• التيار الأقصى للوحدة: 5 أمبير (إجمالي الإخراج)
• وقت الاستجابة: 4 مللي ثانية (نموذجي)
• الإخراج المتوازي: يمكن توازي حتى قناتين
• استهلاك الطاقة: 3.7 واط
• درجة حرارة التشغيل: من 0°م إلى 60°م (حتى 85°م للتخزين)
• تصنيف الحماية: IP20
• الاتصال: مدمج على لوحة خلفية Modicon X80
• متوسط الوقت بين الأعطال (MTBF): 450,000 ساعة
• الوزن: 0.115 كجم (حوالي 0.254 رطل)

الميزات والفوائد الرئيسية

تصميم موفر للمساحة: دمج 16 نقطة إدخال/إخراج في وحدة نحيفة واحدة يعزز استغلال مساحة الرف. هذا يقلل من عدد الوحدات المطلوبة للآلات الصغيرة إلى المتوسطة، مما يخفض التكلفة ويبسط التوصيلات.

استجابة سريعة وموثوقة: مع وقت استجابة نموذجي يبلغ 4 مللي ثانية، تقرأ الوحدة حالات المستشعرات بسرعة وتحدث المخارج. هذا يضمن توقيتًا دقيقًا لتسلسلات التحكم واستجابة سريعة لتغيرات العمليات.

تشخيص شامل: لكل قناة مؤشر LED أخضر للحالة. توفر مؤشرات LED إضافية على مستوى الوحدة (تشغيل، خطأ، عطل إدخال/إخراج) فحصًا بصريًا فوريًا للحالة الصحية، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR).

ميزات حماية قوية: المخارج محمية ضد الدوائر القصيرة، والتحميل الزائد (قاطع إلكتروني)، والجهد الزائد. المداخل والمخارج مزودة بحماية من القطبية العكسية، مما يحمي من أخطاء التوصيل.

موثوقية عالية: متوسط وقت بين الأعطال محسوب يبلغ 450,000 ساعة ونطاق درجة حرارة تشغيل واسع (0-60°م) يضمنان تشغيلًا موثوقًا وطويل الأمد في البيئات الصناعية، مما يقلل من التوقفات غير المخططة.

التطبيقات النموذجية

• تجميع نقاط الإدخال/الإخراج لأقسام الآلات مثل التثبيت، الطرد، أو مغيرات الأدوات.
• التحكم في مجموعات صغيرة من صمامات الملف اللولبي، أضواء المؤشرات، والمرحلات.
• قراءة مجموعات من أزرار الضغط، مفاتيح الاختيار، وأجهزة استشعار القرب.
• مثالي للتطبيقات التي تتطلب مزيجًا متوازنًا من المداخل والمخارج في منطقة محلية.

دعم موثوق وتسليم سريع

تغطي هذه الوحدة ضماننا القياسي لمدة 12 شهرًا. لدعم بناء الآلات السريع والإصلاحات، نقدم شحنًا سريعًا موثوقًا عالميًا عبر FedEx وUPS وDHL.

الأسئلة المتكررة

ماذا يعني إدخال "تيار مغلق"؟

بالنسبة لـ BMXDDM16022، تعني "مغلق" أن دائرة الإدخال متصلة بـ 24 فولت+. يكمل المستشعر الدائرة عن طريق تحويل طرف الإدخال إلى 0 فولت (المشترك المستمر). هذا معيار توصيل شائع.

هل يمكن للمخارج 0.5 أمبير تشغيل مرحل صغير مباشرة؟

نعم. المخارج صلبة الحالة مثالية لتشغيل المرحلات مباشرة، وملفات القواطع الصغيرة، وصمامات الملف اللولبي، ومصابيح المؤشرات التي تقع ضمن حدود 0.5 أمبير لكل قناة و5 أمبير إجمالي الوحدة.

ما المطلوب لحماية الدائرة القصيرة؟

تتطلب كل مجموعة من المخارج فيوز خارجي سريع الانصهار بقوة 2 أمبير كما هو محدد. يوفر القاطع الإلكتروني الداخلي للوحدة حماية من التحميل الزائد، لكن الفيوز الخارجي ضروري لأمان الدائرة القصيرة.

كيف يتم تجميع 8 مداخل و8 مخارج كهربائيًا؟

المداخل والمخارج في مجموعات منفصلة ومعزولة. تشترك جميع المداخل الثمانية في مشترك واحد. كما أن المخارج الثمانية مجمعة مع مشترك خاص بها. هذا يمنع التداخل بين دوائر الإدخال والإخراج.

هل هذه وحدة Modbus؟

تتواصل عبر ناقل اللوحة الخلفية الأصلي X80 لوحدة التحكم المنطقية القابلة للبرمجة Modicon M340/M580. ليست جهاز Modbus مستقل. يتواصل مع الشبكة (إيثرنت، Modbus، إلخ) وحدة المعالجة المركزية للـ PLC.
