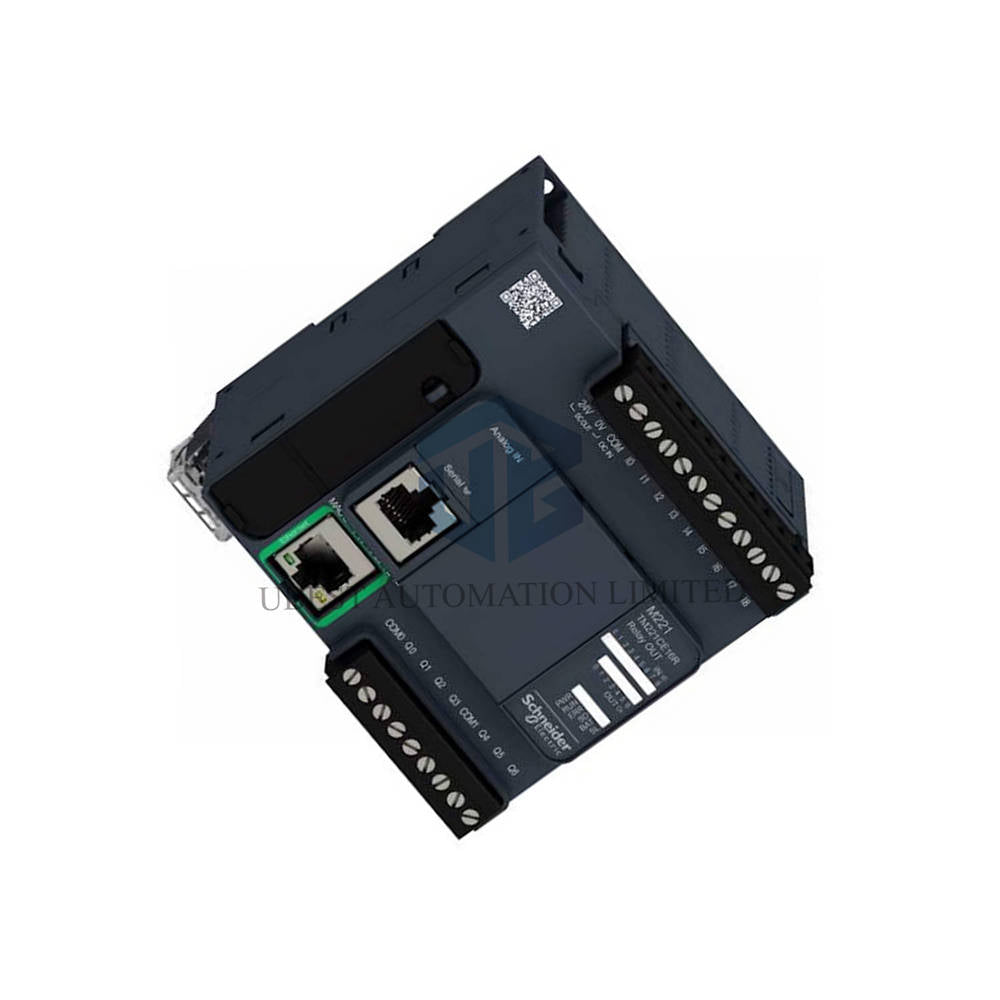

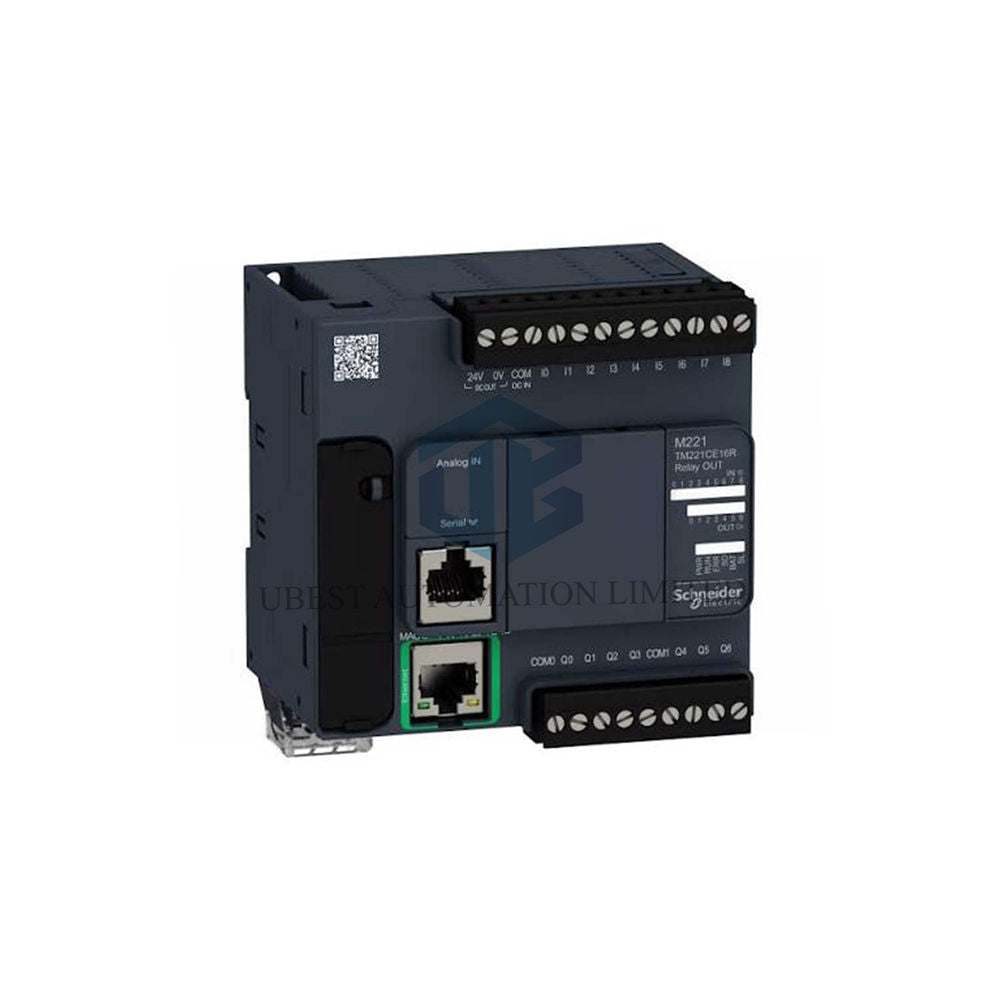

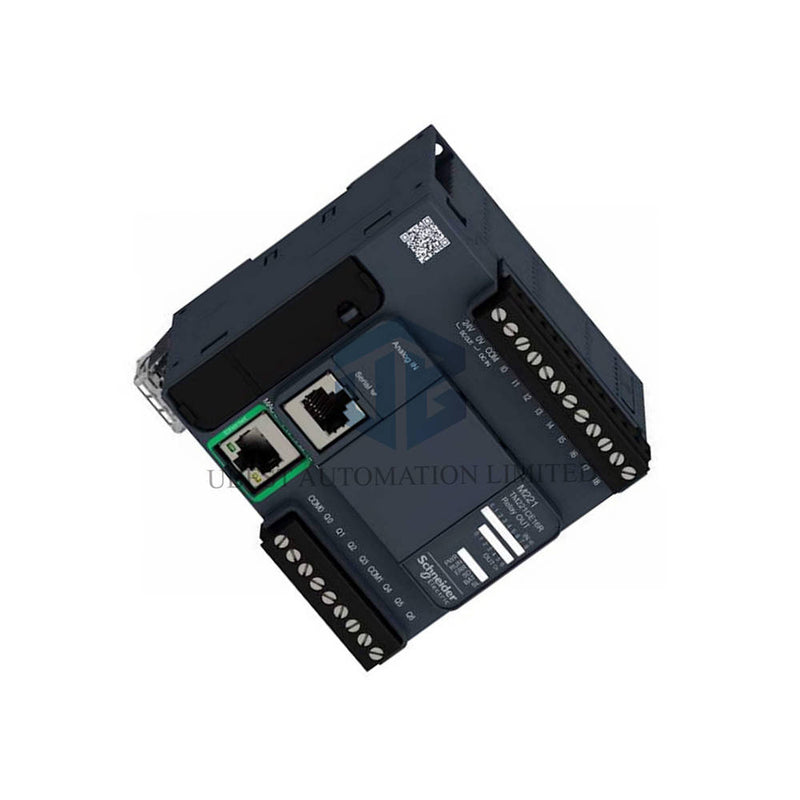

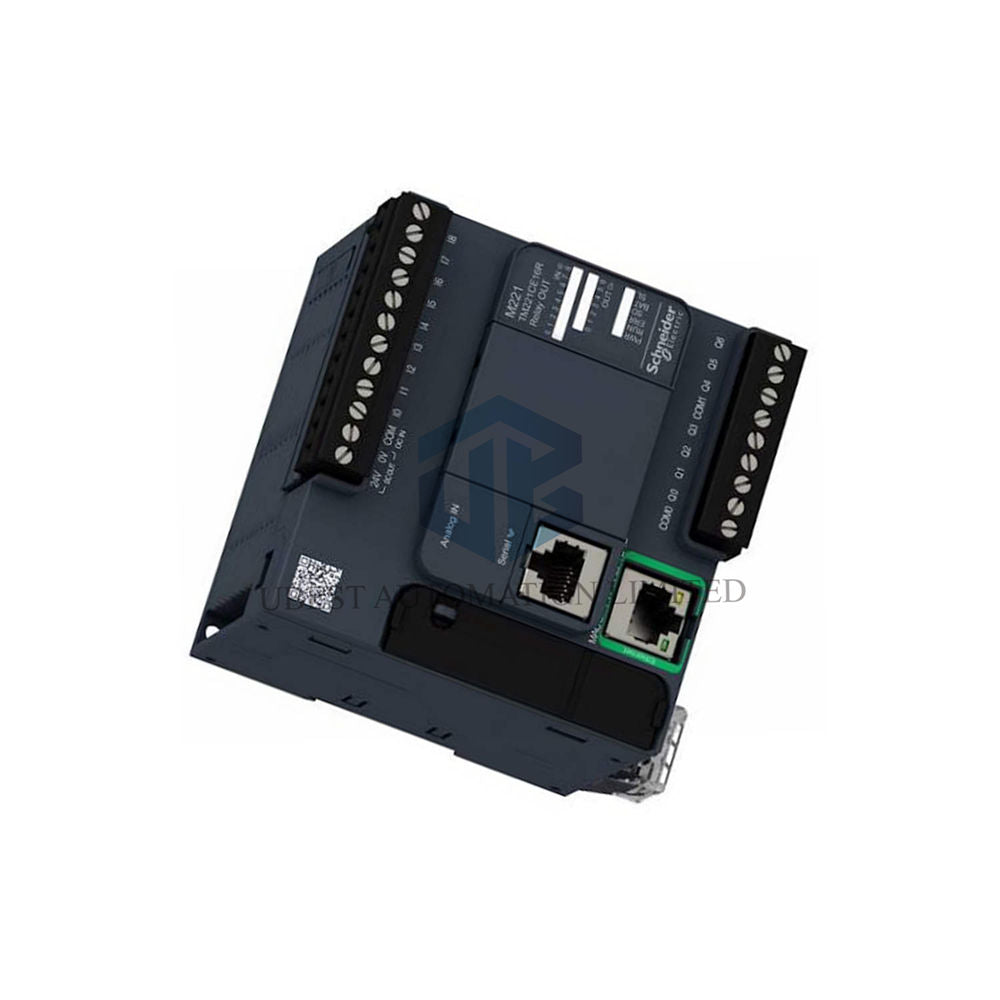

وحدة التحكم المنطقية Schneider Electric Modicon M221 TM221M16R – 16 نقطة إدخال/إخراج مرحلية، 24 V DC

يوفر TM221M16R من مجموعة Modicon M221 التابعة لشركة Schneider Electric تحكمًا مدمجًا وموثوقًا لمهام الأتمتة الصناعية الصعبة. تجمع وحدة التحكم المنطقية هذه بين 8 مداخل رقمية، ومدخلين تناظريين، و8 مخارج مرحلية في وحدة واحدة بعرض 70 mm تُثبّت على سكة DIN. يختار المهندسون TM221M16R بفضل بنيته المرنة لنقاط الإدخال/الإخراج، ومداخل العد السريع، ومنافذ الاتصال المدمجة. تعمل وحدة التحكم بمصدر تغذية 24 V DC، وتدعم ما يصل إلى 7 وحدات توسعة محلية أو 14 وحدة إدخال/إخراج بعيدة.

المواصفات الفنية الرئيسية

• العلامة التجارية: Schneider Electric
• الطراز: TM221M16R
• مجموعة المنتجات: Modicon M221
• جهد التغذية: 24 V DC (الحدود: 20.4–28.8 V)
• المداخل الرقمية: 8 مداخل مستقبلة/مصدرِة للتيار، وفق IEC 61131-2 Type 1
• المداخل التناظرية: قناتان، 0–10 V، بدقة 10-bit، وLSB بقيمة 10 mV
• المخارج الرقمية: 8 مخارج مرحلية مفتوحة عادةً، بتيار 2 A لكل مخرج
• جهد الخرج: 5–125 V DC / 5–250 V AC
• إجمالي نقاط الإدخال/الإخراج: 16 قناة رقمية
• مداخل العد السريع: 4 قنوات HSC بتردد 100 kHz، وبدقة 32-bit
• زمن التحويل التناظري: 1 ms لكل قناة + دورة وحدة تحكم واحدة
• زمن استجابة المدخل: 5 µs للتشغيل/الإيقاف (I0, I1, I6, I7)؛ 35 µs للأطراف الأخرى
• زمن استجابة المخرج: 10 ms للتشغيل / 10 ms للإيقاف
• دقة الإشارات التناظرية: ±1 % من المدى الكامل
• درجة حرارة التشغيل: -10…55 °C (أفقيًا)؛ -10…35 °C (عموديًا)
• درجة حرارة التخزين: -25…70 °C
• الرطوبة النسبية: 10…95 % دون تكاثف
• درجة الحماية من دخول الأجسام: IP20 مع الغطاء
• الارتفاع: 0–2000 m للتشغيل / 0–3000 m للتخزين
• الاتصالات: USB mini-B، وRS485 (منفذ تسلسلي 1)، وRS232/RS485 (منفذ تسلسلي 2)
• البروتوكولات: Modbus RTU/ASCII رئيسي/تابع، وSoMachine-Network
• الذاكرة: ذاكرة RAM للتطبيق بسعة 256 kB، ومتغيرات داخلية بسعة 256 kB، وذاكرة فلاش احتياطية بسعة 256 kB
• ساعة الوقت الحقيقي: نعم، انحراف ≤30 s/month عند 25 °C
• حلقات PID: حتى 14 حلقة متزامنة
• الأبعاد: 90 × 70 × 70 mm (الارتفاع × العمق × W)
• الوزن: 0.264 kg

دليل التركيب

• ثبّت TM221M16R على سكة TH35-15 أو TH35-7.5 العلوية وفقًا للمعيار IEC 60715، أو استخدم طقم تثبيت اللوحة.
• وصّل مصدر تغذية بجهد 24 V DC بموصل الأطراف الثلاثة، مع مراعاة القطبية وتيار الاندفاع البالغ 35 A.
• وصّل المداخل الرقمية بمقبس البراغي القابل للإزالة ذي 10 أطراف؛ واستخدم كابلًا محميًا بطول أقل من 10 m للمداخل السريعة.
• وصّل مخارج المرحل بكتلة الأطراف القابلة للإزالة ذات 11 طرفًا؛ واجعل كابلات المخارج غير المحمية أقصر من 30 m.
• وصّل المداخل التماثلية بكابل غير محمي يقل طوله عن 1 m للحفاظ على سلامة الإشارة.
• استخدم منفذ USB mini-B للبرمجة، أو منافذ RJ45 التسلسلية لشبكات Modbus.
• أدخل بطاقة SD اختيارية (حتى 2 GB) لتخزين البيانات؛ واستخدم بطارية BR2032 أو CR2032X للنسخ الاحتياطي.
• تحقق من أن درجة الحرارة المحيطة لا تتجاوز 55 °C عند التركيب الأفقي أو 35 °C عند التركيب العمودي.
• لضمان التشغيل ضمن القيم المحددة، تأكد من ألا تتجاوز درجة التلوث 2 والارتفاع 2000 m.

الأداء البيئي ومناعة التداخل

• التفريغ الكهروستاتيكي: 8 kV عبر الهواء / 4 kV بالتلامس وفقًا للمعيار IEC 61000-4-2.
• المجالات الكهرومغناطيسية: 10 V/m عند 80 MHz–1 GHz؛ و3 V/m عند 1.4–2 GHz؛ و1 V/m عند 2–2.7 GHz وفقًا للمعيار IEC 61000-4-3.
• النبضات العابرة السريعة: 2 kV لخطوط الطاقة ومخرج المرحل؛ و1 kV لمدخلات/مخرجات I/O والوصلة التسلسلية وفقًا للمعيار IEC 61000-4-4.
• تحمل الارتفاعات المفاجئة: 2 kV بالنمط المشترك لخطوط الطاقة ومخرج المرحل؛ و1 kV لمدخلات/مخرجات I/O وفقًا للمعيار IEC 61000-4-5.
• الاضطرابات الموصّلة: 10 V بتردد 0.15–80 MHz وفقًا للمعيار IEC 61000-4-6.
• مناعة ضد المجال المغناطيسي: 30 A/m عند 50/60 Hz وفقًا للمعيار IEC 61000-4-8.
• مقاومة الاهتزاز: 3.5 mm عند 5–8.4 Hz؛ و1 gn عند 8.4–150 Hz على سكة أو لوحة.
• مقاومة الصدمات: 98 m/s² لمدة 11 ms.
• مقاومة الانقطاع اللحظي: 10 ms.

محتويات العبوة

• وحدة تحكم منطقية واحدة Schneider Electric TM221M16R
• كتلة أطراف لولبية واحدة قابلة للإزالة، تضم 10 أطراف (المداخل)
• كتلة أطراف لولبية واحدة قابلة للإزالة، تضم 11 طرفًا (المخارج)
• كتلة أطراف واحدة بثلاثة أطراف لتغذية 24 V DC
• موصل واحد بأربعة أطراف للمدخلات التماثلية
• موصل برمجة USB mini-B واحد
• أبعاد العبوة: 10.04 × 10.83 × 12.81 cm
• وزن الطرد: 440 g
• الشحن عبر FedEx أو UPS أو DHL

الأسئلة الشائعة

• ما الذي يجعل TM221M16R مناسبة لتطبيقات الإشارات المختلطة؟ تجمع بين 8 مداخل رقمية ومدخلين تماثليين و8 مخارج مرحل في وحدة واحدة صغيرة الحجم.
• كم وحدة توسعة يمكنني توصيلها؟ يمكنك إضافة ما يصل إلى 7 وحدات إدخال/إخراج محلية أو 14 وحدة إدخال/إخراج بعيدة.
• هل تدعم وحدة التحكم العد عالي السرعة؟ نعم، توفر 4 مداخل سريعة بتردد 100 kHz ودقة 32 بت لوضع HSC.
• ما بروتوكولات الاتصال التي تدعمها TM221M16R؟ تدعم Modbus RTU/ASCII رئيسي/تابع وSoMachine-Network عبر منافذ RS485 وRS232.
• هل يمكنني استخدام وحدة التحكم في البيئات البحرية؟ نعم، فهي حاصلة على شهادات DNV-GL وABS وLR للتطبيقات البحرية.
• ما العمر التشغيلي لمخارج المرحل؟ يصل العمر التشغيلي الميكانيكي إلى 20,000,000 دورة؛ أما العمر التشغيلي الكهربائي فيختلف حسب نوع الحمل والجهد.
