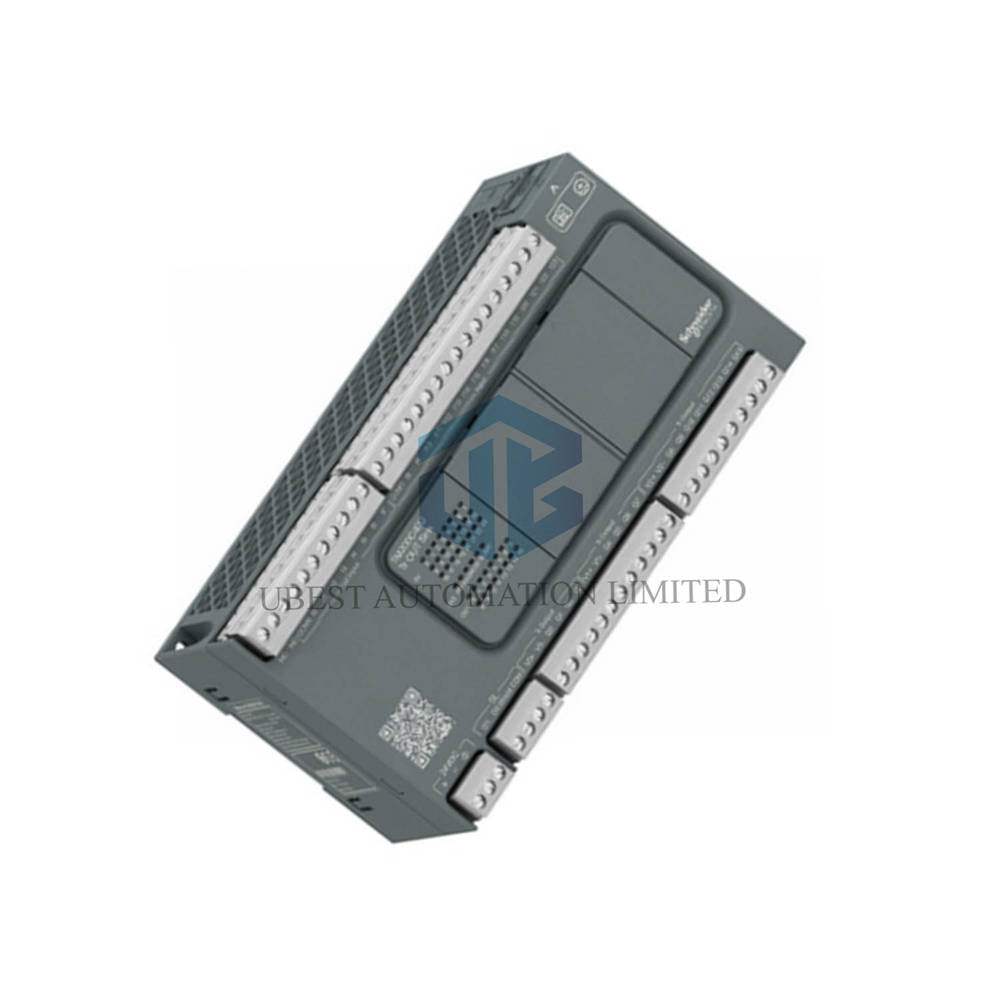

وحدة التحكم المنطقية TM200C40U: وحدة تحكم بـ40 نقطة إدخال/إخراج، بمخارج ترانزستورية تسحب التيار، من Schneider Electric

تنتمي TM200C40U إلى مجموعة Easy Modicon M200 من Schneider Electric. توفر وحدة التحكم المنطقية هذه 40 نقطة إدخال/إخراج رقمية، وتعمل بجهد تغذية 24 V DC. وهي تجمع بين مداخل العد السريع ومخارج الترانزستور عالية السرعة ووصلات الاتصال التسلسلي المدمجة. يستخدمها المهندسون للتحكم في الآلات المدمجة ومعدات التغليف وخلايا الأتمتة الصغيرة. تدعم وحدة التحكم ما يصل إلى أربع وحدات توسعة لتوفير مرونة في التوسعة.

ملخص

• توفر TM200C40U 40 نقطة إدخال/إخراج رقمية مع مخارج ترانزستورية تسحب التيار بجهد 24 V DC.
• تصل أربعة مداخل سريعة وأربعة مداخل عالية السرعة إلى 100 kHz في وضع HSC.
• يدعم مخرجا السرعة العالية أوضاع PWM وPLS وPTO بتردد 100 kHz.
• تدعم وصلتا الاتصال التسلسليتان RS485 وRS232/RS485 مع Modbus RTU/ASCII.
• تصنع Schneider Electric وحدة التحكم M200 هذه للتركيب على سكة DIN.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: TM200C40U
• السلسلة: Easy Modicon M200
• نوع المنتج: وحدة تحكم منطقية تضم 40 نقطة إدخال/إخراج رقمية
• جهد التغذية المقنن: 24 V DC، ونطاق التشغيل من 20.4 إلى 28.8 V
• المداخل الرقمية: 4 سريعة (I2–I5)، و4 عالية السرعة (I0، I1، I6، I7)، و16 عادية (I8–I23)
• جهد الدخل وتياره: 24 V DC، و7 mA لكل دخل، وممانعة 3.3 kOhm
• منطق الدخل: سحب التيار أو تزويده، النوع 1 وفقًا للمعيار EN/IEC 61131-2
• المخارج الرقمية: 2 سريعان (Q0–Q1)، و14 ترانزستوريًا (Q2–Q15)
• تصنيف الخرج: 24 V DC، و0.5 A لكل خرج، بمنطق سالب (سحب التيار)
• تردد الخرج: 100 kHz في وضع PWM/PLS على Q0–Q1
• زمن الاستجابة: 1 ms للتشغيل والإيقاف للمخارج Q0–Q15
• استجابة الدخل: 5 µs عالي السرعة، و35/100 µs سريع، و35/125 µs عادي
• الترشيح القابل للتهيئة: 0 ms أو 3 ms أو 12 ms لكل دخل
• التيار المشترك: 2 A عند COM 0، و2 A عند COM 1، و4 A عند COM 2
• الحماية: من الحمل الزائد وقصر الدائرة عند 3.8 A، مع إعادة ضبط تلقائية خلال 1 s
• التسرب والهبوط: تيار تسرب أقصاه 0.1 mA، وهبوط جهد أقل من 1 V
• حمل التنجستن: أقل من 12 W للمخارج والمخارج السريعة
• ذاكرة النسخ الاحتياطي: ذاكرة فلاش داخلية بسعة 512 byte، وبطاقة micro SD اختيارية بسعة 32 GB
• البطارية: BR2032 Li-CFx، عمر افتراضي 5 سنوات، واحتياطي لمدة 3 سنوات عند 25 °C
• سرعة التنفيذ: 0.2 µs لكل تعليمة منطقية، و0.3 ms لكل 1 K تعليمة
• استجابة مهمة الحدث: 60 µs، وانحراف الساعة ضمن 90 s/month عند 25 °C
• التحكم: PID قابل للضبط بما يصل إلى 14 حلقة متزامنة
• تحديد الموضع: PWM/PLS على قناتين بتردد 100 kHz
• العد: 4 مداخل HSC بتردد 100 kHz، و32 بت، وتربيع x1/x2/x4، نبض/اتجاه، وCW/CCW
• المنافذ المدمجة: USB mini B 2.0، ومنفذ تسلسلي 1 RS485، ومنفذ تسلسلي 2 RS232/RS485
• معدل الإرسال: من 1.2 إلى 115.2 kbit/s عبر المنفذ التسلسلي، و12 Mbit/s عبر USB
• البروتوكولات: Modbus رئيسي/تابع RTU/ASCII، وSoMachine-Network
• الإشارات المحلية: مؤشرات LED للحالات PWR وRUN وERR وSD وBAT وSL1 وحالة الإدخال/الإخراج
• التوسعة: 4 وحدات، حتى 64 مخرج مرحل أو 144 مخرج ترانزستور
• استهلاك الطاقة: 10 W عند 24 V DC مع الحد الأقصى للإدخال/الإخراج
• تيار الاندفاع: 35 A
• العزل: 500 V AC بين المدخل والمنطق، و500 V DC بين مصدر الطاقة والمنطق
• مسافة الكابل: أقل من 50 m لمدخل غير محمي، وأقل من 10 m لمدخل سريع محمي، وأقل من 150 m للمخرج
• التركيب: سكة DIN من نوع TH35-15 أو TH35-7.5 وفقًا للمواصفة IEC 60715، أو على لوحة باستخدام طقم التثبيت
• الأبعاد: الارتفاع 90 mm، والعمق 70 mm، والعرض 175 mm
• الوزن الصافي: 0.468 kg
• درجة الحماية: IP20 مع تركيب الغطاء الواقي
• درجة حرارة التشغيل: من 0 إلى 55 °C عند التركيب الأفقي
• درجة حرارة التخزين: من -25 إلى 70 °C
• الرطوبة النسبية: من 10 إلى 95 % دون تكاثف
• ارتفاع التشغيل: من 0 إلى 2000 m، والتخزين حتى 3000 m
• درجة التلوث: 2 أو أقل
• مقاومة الصدمات: 15 gn لمدة 11 ms و30 gn لمدة 6 ms
• مقاومة الاهتزاز: 3.5 mm عند 5–8.4 Hz، و1 gn عند 8.4–150 Hz على السكة
• مقاومة الانقطاعات القصيرة: 2 ms
• مقاومة التداخل الكهرومغناطيسي: تفريغ هوائي بجهد 8 kV وتفريغ تلامسي بجهد 6 kV، وفقًا للمواصفة EN/IEC 61000-4-2
• مقاومة المجال: 10 V/m من 80 MHz إلى 3 GHz وفقًا للمواصفة EN/IEC 61000-4-3
• مقاومة النبضات السريعة: 2 kV لخطوط الطاقة، و1 kV لخطوط الإدخال/الإخراج والوصلة التسلسلية، وفقًا للمواصفة EN/IEC 61000-4-4
• مقاومة الاندفاعات: 1 kV لخطوط التيار المستمر، و1 kV لخطوط الإدخال/الإخراج، وفقًا للمواصفة EN/IEC 61000-4-5
• الترددات الراديوية الموصلة: 10 V من 0.15 إلى 80 MHz وفقًا للمواصفة EN/IEC 61000-4-6
• الانبعاثات: الفئة A، إشعاعية وموصلة، وفقًا للمواصفة EN/IEC 55011
• المعايير: EN/IEC 61131-2، EN/IEC 61010-2-201
• الشهادات: CE، RCM، IACS E10، CSA، CULus

دليل التركيب

• ثبّت وحدة التحكم على سكة DIN من نوع TH35-15 أو TH35-7.5 وفقًا للمواصفة IEC 60715.
• استخدم طقم التثبيت عند اختيار التركيب على اللوحة بدلًا من التركيب على السكة.
• وصّل مصدر الطاقة 24 V DC بكتلة الأطراف اللولبية القابلة للإزالة ذات الثلاثة أطراف.
• وصّل المدخلات بكتلة الأطراف اللولبية القابلة للإزالة، والتزم بالقطبية وفق منطق المصب أو المصدر.
• وصّل المخرجات بكتلة الأطراف اللولبية القابلة للإزالة، والتزم بحدود التيار المشترك لـ COM.
• اجعل طول الكابل المحمي أقل من 10 m للمدخلات السريعة وعالية السرعة.
• اجعل طول كابل الإدخال غير المحمي أقل من 50 m وطول كابل الإخراج أقل من 150 m.
• وصّل المنفذ التسلسلي 1 بـ RS485 والمنفذ التسلسلي 2 بـ RS232 أو RS485 عبر كتلة الأطراف ذات الأربعة أطراف.
• استخدم منفذ mini B USB 2.0 لتوصيل جهاز البرمجة.
• أدخل بطاقة micro SD اختيارية بسعة 32 GB لتخزين البيانات.
• تحقق من مؤشرات LED ‏PWR وRUN وERR بعد تشغيل المتحكم.
• التزم بنطاق درجة الحرارة المحيطة من 0 إلى 55 °C عند التركيب أفقيًا.

محتويات العبوة

• 1 × متحكم منطقي من Schneider Electric TM200C40U
• 1 × مجموعة كتل أطراف لولبية قابلة للإزالة للمدخلات والمخرجات
• 1 × كتلة أطراف لولبية بثلاثة أطراف لمصدر الطاقة 24 V DC
• 1 × كتلة أطراف لولبية بأربعة أطراف للوصلة التسلسلية
• 1 × طقم تثبيت للتركيب على اللوحة
• 1 × غطاء واقٍ للحماية وفق تصنيف IP20
• 1 × دليل البدء السريع

الشحن

• نشحن الطلبات عبر FedEx أو UPS أو DHL وفقًا لتفضيلاتك بشأن التوصيل.
• نغلّف كل متحكم بمواد واقية من الصدمات لضمان نقله بأمان.
• نؤكد رقم التتبع بعد الإرسال لتتمكن من متابعة الشحنة.

الأسئلة الشائعة

• س: كم عدد نقاط الإدخال/الإخراج التي يوفرها TM200C40U؟
  ج: يوفر 24 مدخلًا رقميًا و16 مخرجًا رقميًا، بإجمالي 40 نقطة.
• س: هل يدعم المتحكم العد عالي السرعة؟
  ج: نعم، تصل سرعة العد لأربع مداخل HSC إلى 100 kHz مع العد بقدرة 32 بت في وضع التربيع أو النبضة/الاتجاه أو CW/CCW.
• س: ما أوضاع الإخراج التي تستخدمها المخارج السريعة؟
  ج: يعمل Q0 وQ1 في وضع PWM أو PLS أو PTO بتردد 100 kHz.
• س: هل يمكنني توسيع سعة الإدخال/الإخراج؟
  ج: نعم، يمكنك إضافة أربع وحدات توسعة للحصول على ما يصل إلى 64 مخرج مرحل أو 144 مخرج ترانزستور.
• س: ما بروتوكولات الاتصال التسلسلي التي يدعمها؟
  ج: يدعم بروتوكولات Modbus الرئيسي/التابع RTU/ASCII وSoMachine-Network عبر RS485 وRS232/RS485.
• س: ما نطاق درجة حرارة التشغيل؟
  ج: يعمل المتحكم ضمن نطاق درجات حرارة من 0 إلى 55 °C عند تركيبه أفقيًا.
• س: كيف أطلب عرض سعر؟
  ج: أرسل بريدًا إلكترونيًا إلى sales@ubestplc.com أو راسلنا عبر واتساب على +86 86 180 3000 5825.
