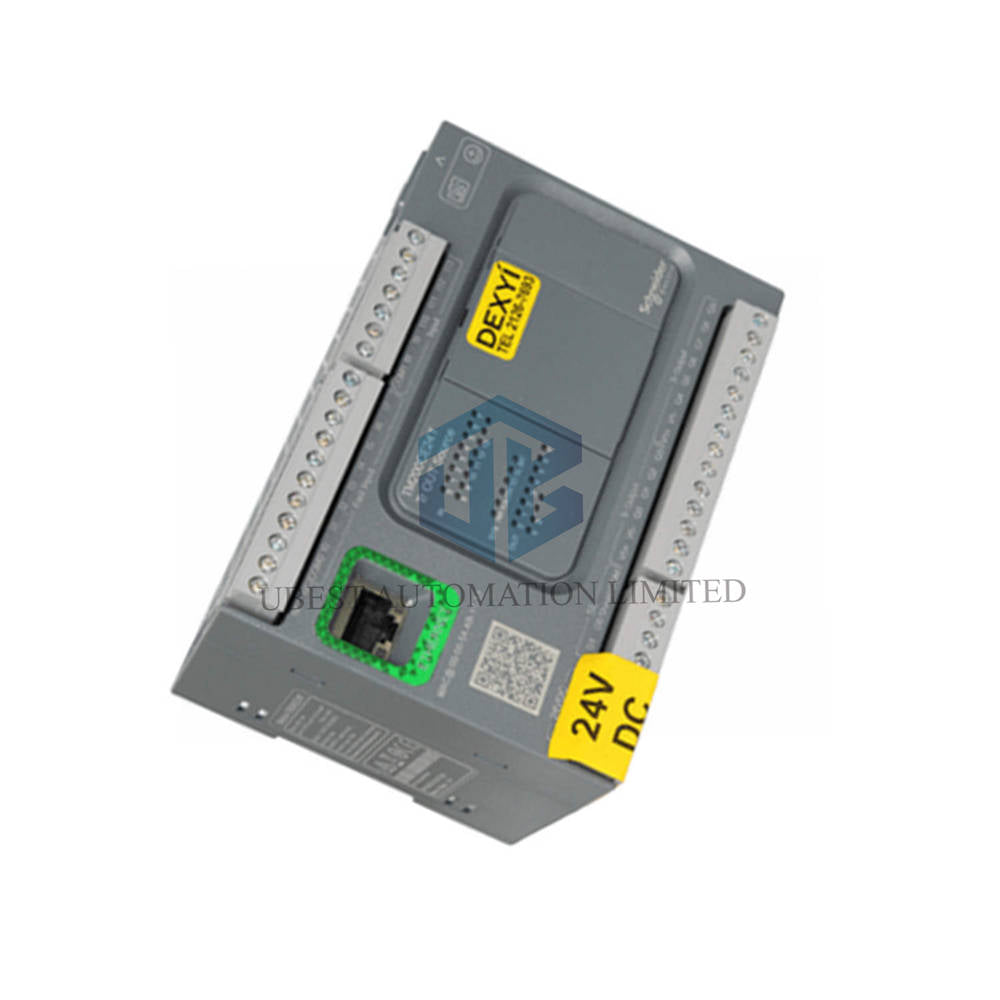

متحكم منطقي TM200CE24T Modicon M200 – ‏24 نقطة إدخال/إخراج، مخارج مصدر ترانزستورية، Ethernet

ينتمي TM200CE24T إلى مجموعة Easy Modicon M200 من Schneider Electric. يعمل هذا المتحكم المنطقي بجهد تغذية 24 V DC ويوفر 24 نقطة إدخال/إخراج رقمية. ويجمع بين مدخلات العد السريع ومخارج PWM/PLS واتصال Ethernet Modbus TCP/IP مدمج. يختار المهندسون TM200CE24T للآلات المدمجة التي تتطلب تحكمًا دقيقًا في الحركة واتصالًا شبكيًا موثوقًا.

الملخص

• يوفر TM200CE24T مخارج مصدر ترانزستورية بجهد 24 V DC وتيار 0.5 A لكل قناة.
• تصل أربعة مدخلات عالية السرعة إلى 100 kHz لدعم أوضاع الطور الواحد والتربيع وCW/CCW والنبضة/الاتجاه.
• يدعم مخرجان سريعان وضعي PWM وPLS بتردد 100 kHz لمهام تحديد المواضع.
• تسهّل واجهات Ethernet Modbus TCP/IP وUSB mini B وروابط الاتصال التسلسلية RS485 وRS232/RS485 عملية التكامل.
• يتعامل تنظيم PID القابل للضبط مع ما يصل إلى 14 حلقة متزامنة للتحكم في العمليات.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: TM200CE24T
• السلسلة: Easy Modicon M200
• نوع المنتج: متحكم منطقي
• جهد التغذية الاسمي: 24 V DC (الحدود 20.4…28.8 V)
• عدد نقاط الإدخال/الإخراج الرقمية: 24 (14 مدخلًا، 10 مخارج)
• تهيئة المدخلات: I0 وI1 وI6 وI7 عالية السرعة؛ I2…I5 سريعة؛ I8…I13 عادية
• جهد المدخل وتياره: 24 V DC، ‏7 mA لكل مدخل، وممانعة 3.3 kOhm
• منطق المدخل: مستهلك أو مصدر، النوع 1 وفق EN/IEC 61131-2
• نوع الخرج: ترانزستور، منطق موجب (مصدر)
• تيار الخرج: 0.5 A لكل قناة؛ 2 A عند COM 0؛ 3 A عند COM 1
• زمن الاستجابة: 1 ms للتشغيل/الإيقاف على Q0…Q9؛ و5 µs للمدخلات عالية السرعة
• زمن التصفية: قابل للضبط على 0 ms أو 3 ms أو 12 ms
• تردد الخرج: PWM/PLS بتردد 100 kHz على Q0…Q1
• الحماية: من الحمل الزائد وقصر الدائرة عند 2 A مع إعادة ضبط تلقائية بعد 1 s
• الذاكرة: ذاكرة فلاش داخلية بسعة 512 بايت لنسخ البرنامج احتياطيًا
• تخزين البيانات: بطاقة micro SD بسعة 32 GB (اختيارية)
• البطارية: BR2032 من نوع Li-CFx، عمرها 5 سنوات، واحتياطي لمدة 3 سنوات عند 25 °C
• زمن التنفيذ: 0.2 µs لكل تعليمة منطقية؛ و0.3 ms لكل 1 KInstruction
• حلقة التحكم: PID قابل للضبط، حتى 14 حلقة متزامنة
• تحديد الموضع: قناتان PWM/PLS بتردد 100 kHz
• مداخل العد: 4 مداخل سريعة بتردد 100 kHz، وبدقة 32 بت
• التوصيلات المدمجة: USB mini B 2.0؛ المنفذ التسلسلي 1 RS485؛ المنفذ التسلسلي 2 RS232/RS485؛ Ethernet RJ45 10/100BASE-T
• معدل الإرسال: 1.2…115.2 kbit/s تسلسلي؛ 12 Mbit/s عبر USB؛ 10/100 Mbit/s عبر Ethernet
• بروتوكولات الاتصال: عميل/خادم Modbus TCP/IP؛ رئيسي/تابع Modbus RTU/ASCII؛ SoMachine-Network
• الإشارات المحلية: مؤشرات LED لـ PWR وRUN وERR وSD وBAT وSL1 وحالة الإدخال/الإخراج وLK/ACT
• العزل: 500 V AC بين الإدخال/الإخراج والمنطق الداخلي؛ و500 V DC بين مصدر التغذية والمنطق
• التركيب: على سكة علوية TH35-15 أو TH35-7.5 وفقًا للمعيار IEC 60715؛ أو على لوحة باستخدام عدة التثبيت
• الأبعاد: ارتفاع 90 mm، وعمق 70 mm، وعرض 130 mm
• الوزن الصافي: 0.424 kg
• درجة حرارة التشغيل: 0…55 °C عند التركيب الأفقي
• درجة حرارة التخزين: -25…70 °C
• الرطوبة النسبية: 10…95 % دون تكاثف
• درجة التلوث: ≤ 2
• ارتفاع التشغيل: 0…2000 m؛ التخزين 0…3000 m
• درجة الحماية IP: IP20 مع تركيب الغطاء الواقي
• المعايير: EN/IEC 61131-2، EN/IEC 61010-2-201
• مقاومة الصدمات: 15 gn لمدة 11 ms؛ و30 gn لمدة 6 ms
• مقاومة الاهتزاز: 3.5 mm عند 5…8.4 Hz؛ و1 gn عند 8.4…150 Hz على السكة
• المناعة ضد الانقطاعات القصيرة: 2 ms

التوافق الكهرومغناطيسي ومقاومة التداخل

• تبلغ مناعة التفريغ الكهروستاتيكي 8 kV عبر الهواء و6 kV بالتلامس وفقًا للمعيار EN/IEC 61000-4-2.
• تتحمل المناعة للمجال الكهرومغناطيسي 10 V/m ضمن نطاق 80 MHz…3 GHz وفقًا للمعيار EN/IEC 61000-4-3.
• تبلغ مناعة العابر الكهربائي السريع 2 kV على خطوط الطاقة و1 kV على منافذ الإدخال/الإخراج وفقًا للمعيار EN/IEC 61000-4-4.
• تبلغ مناعة الاندفاعات 1 kV على خطوط طاقة التيار المستمر و1 kV على منافذ الإدخال/الإخراج وفقًا للمعيار EN/IEC 61000-4-5.
• تتحمل مناعة التداخل بالترددات الراديوية الموصّل 10 V ضمن نطاق 0.15…80 MHz وفقًا للمعيار EN/IEC 61000-4-6.
• تفي الانبعاثات المشعّة بحد الفئة A البالغ 40 dBμV/m QP على مسافة 10 m وفقًا للمعيار EN/IEC 55011.

دليل التركيب

• ثبّت وحدة التحكم على سكة علوية TH35-15 أو TH35-7.5 وفقًا للمعيار IEC 60715.
• استخدم طقم تثبيت اللوحة عند تركيب الوحدة على لوحة مسطحة.
• صِل مصدر طاقة 24 V DC بكتلة الأطراف اللولبية القابلة للإزالة ذات الأطراف الثلاثة.
• صِل الأسلاك بكتلة الأطراف اللولبية القابلة للإزالة للمداخل، واجعل طول الكابل غير المحمي أقل من 50 m.
• استخدم كابلًا محميًا بطول أقل من 10 m لإشارات المداخل السريعة وعالية السرعة.
• مرّر كابل الخرج باستخدام سلك غير محمي بطول أقل من 150 m لتجنب فقدان الإشارة.
• صِل موصل RJ45 بمنفذ إيثرنت للوصول إلى Modbus TCP/IP.
• استخدم منفذ USB 2.0 mini B للاتصال بوحدة طرفية للبرمجة.
• أدخل بطاقة micro SD اختيارية بسعة 32 GB لنسخ البرامج احتياطيًا وتخزين البيانات.
• حافظ على درجة حرارة الهواء المحيط بين 0…55 °C ورطوبة نسبية بين 10…95 % دون تكاثف.

محتويات العبوة

• 1 × وحدة تحكم منطقية TM200CE24T
• 1 × كتلة طرفية لولبية قابلة للإزالة للمداخل
• 1 × كتلة طرفية لولبية قابلة للإزالة للمخارج
• 1 × كتلة طرفية لولبية بثلاثة أطراف لمصدر طاقة 24 V DC
• 1 × كتلة طرفية لولبية بأربعة أطراف للوصلة التسلسلية 1
• 1 × غطاء واقٍ للحماية بدرجة IP20
• 1 × مجموعة وثائق المنتج

الشحن

• نشحن الطلبات إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.
• يبلغ الوزن الصافي لكل وحدة 0.424 kg، والوزن الإجمالي في العبوة 1 هو 620 g.
• أبعاد العبوة 1: ارتفاع 13.6 cm، وعرض 9.0 cm، وطول 13.8 cm.
• نشحن المنتجات المتوفرة في المخزون خلال يوم إلى يومي عمل بعد تأكيد الدفع.

الأسئلة الشائعة

• س: كم عدد نقاط الإدخال/الإخراج التي توفرها TM200CE24T؟
  ج: توفر 24 نقطة إدخال/إخراج منفصلة، منها 14 مدخلًا و10 مخارج ترانزستور.
• س: هل تدعم TM200CE24T الاتصال عبر إيثرنت؟
  ج: نعم، تتضمن منفذ إيثرنت RJ45 لأدوار العميل والخادم في Modbus TCP/IP.
• س: ما الحد الأقصى لتيار الخرج لكل مشترك؟
  ج: يتحمل COM 0 تيارًا قدره 2 A، بينما يتحمل COM 1 تيارًا قدره 3 A لكل مشترك مخارج.
• س: هل يمكنني توسيع نقاط الإدخال/الإخراج في وحدة التحكم هذه؟
  ج: نعم، يمكنك إضافة ما يصل إلى 4 وحدات توسعة، مع 64 مخرج مرحل أو 138 مخرج ترانزستور.
• س: ما سرعة المداخل عالية السرعة في TM200CE24T؟
  ج: تصل سرعة أربع مداخل عالية السرعة إلى 100 kHz، بدقة عد تبلغ 32 بت.
• س: ما البطارية التي تستخدمها وحدة التحكم للاحتياطي؟
  ج: يستخدم بطارية BR2032 من نوع Li-CFx بعمر افتراضي 5 سنوات واحتياطي لمدة 3 سنوات عند 25 °C.
• س: ما سكة التثبيت المناسبة لوحدة التحكم المنطقية هذه؟
  ج: يناسب سكة التثبيت العلوية TH35-15 أو TH35-7.5 وفقًا للمعيار IEC 60715، أو لوحة باستخدام طقم التثبيت.
