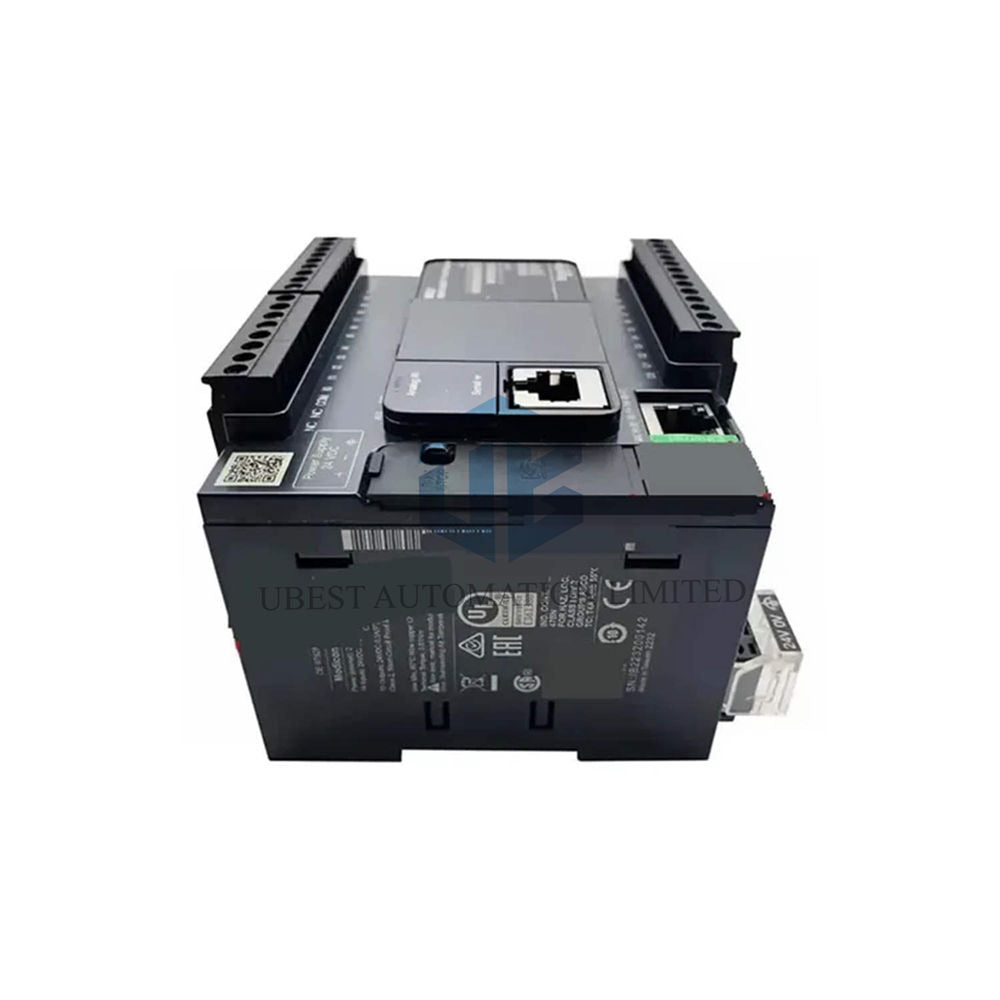

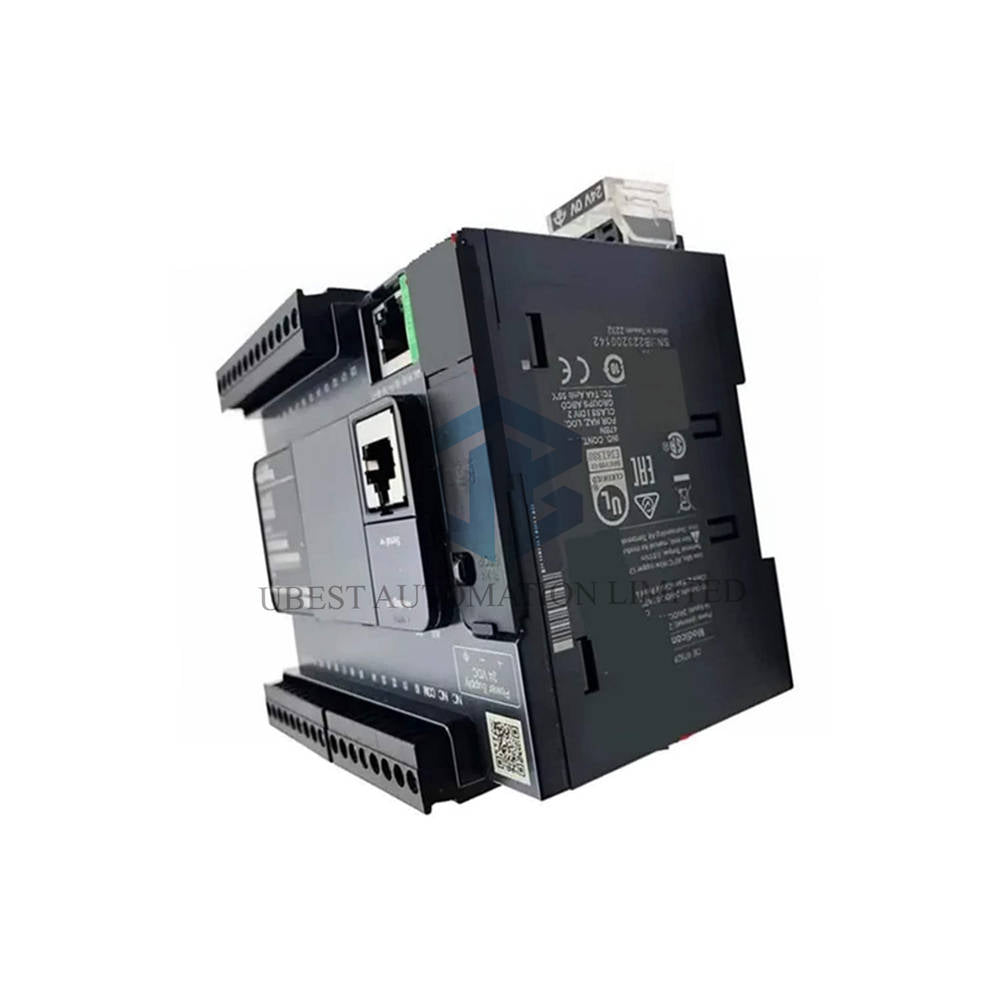

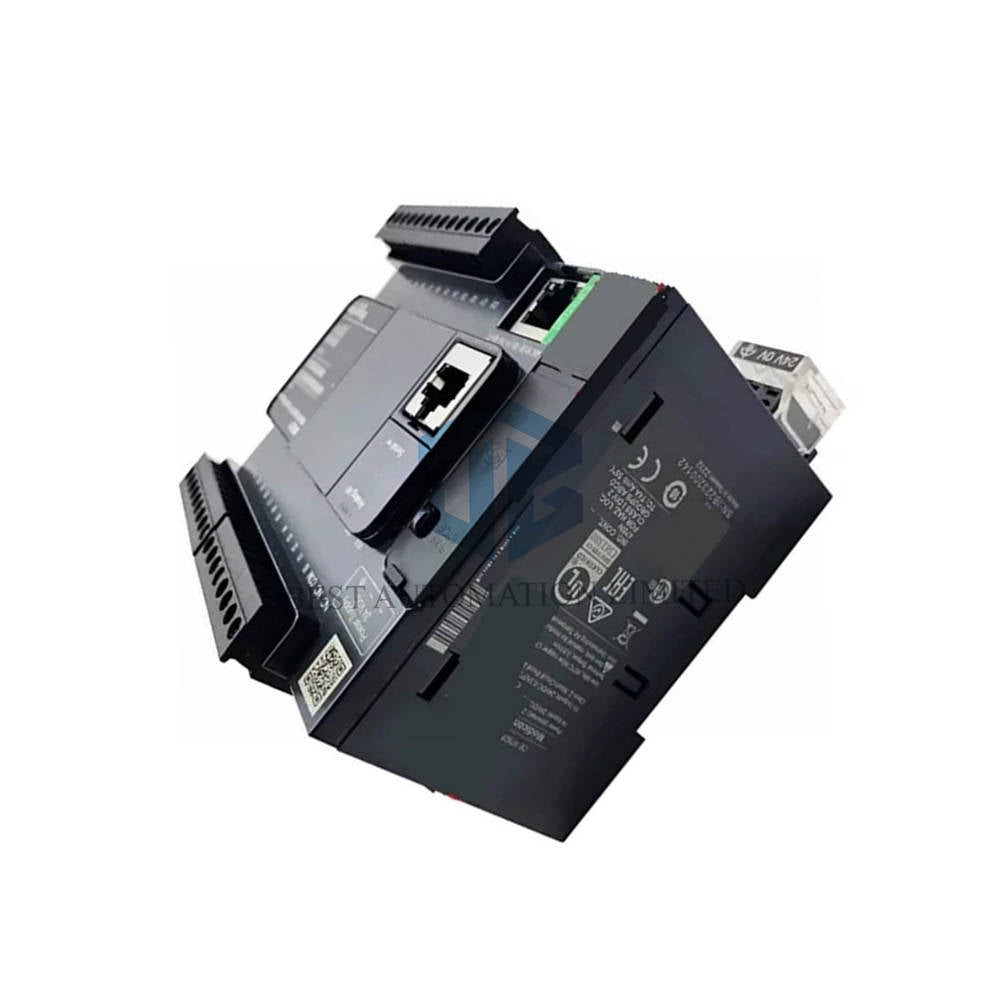

متحكم Schneider Electric TM221CE24U – ‏M221، ‏24 مدخلًا/مخرجًا، ترانزستور NPN، ‏Ethernet

يوفر المتحكم المنطقي TM221CE24U من Schneider Electric تحكمًا مدمجًا بالآلات مع Ethernet مدمج. يختار المهندسون هذا الطراز من سلسلة M221 للعد السريع وPWM وحلقات PID ضمن تصميم يُركَّب على سكة DIN. وهو يدعم 14 مدخلًا رقميًا و10 مخارج ترانزستور ومدخلين تناظريين لمهام أتمتة مرنة.

المواصفات الفنية الرئيسية

• العلامة التجارية: Schneider Electric
• الطراز: TM221CE24U
• مجموعة المنتجات: Modicon M221
• جهد التغذية: 24 V DC (الحدود 20.4–28.8 V)
• المداخل/المخارج الرقمية: 24 إجمالًا (14 مدخلًا، منها 4 سريعة، و10 مخارج ترانزستور، منها مخرجان سريعان)
• المدخلات التناظرية: قناتان، 0–10 V، دقة 10-bit، وقيمة LSB ‏10 mV
• تيار الخرج: 0.5 A لكل خرج، و5 A لكل مشترك
• تردد الخرج السريع: 100 kHz على Q0–Q1 (وضع PWM/PLS)
• مدخلات العد: 4 مدخلات سريعة (وضع HSC حتى 100 kHz، ‏32-bit)
• الذاكرة: ذاكرة RAM للتطبيقات والبيانات بسعة 256 kB، ومتغيرات داخلية بسعة 256 kB، وذاكرة فلاش احتياطية بسعة 256 kB
• الاتصالات: Ethernet RJ45 (10/100)، USB mini-B، تسلسلي RS232/RS485
• درجة حرارة التشغيل: -10…55 °C أفقيًا، -10…35 °C عموديًا
• الحماية: IP20 مع الغطاء، درجة التلوث 2

الأداء والبيئة

• زمن التنفيذ: 0.2 ميكروثانية لكل تعليمة منطقية، و0.3 مللي ثانية لكل 1K تعليمة.
• تنظيم PID: حتى 14 حلقة متزامنة مع معلمات قابلة للضبط.
• تحديد الموضع: PTO لمحورين (نبضة/اتجاه) أو لمحور واحد (باتجاه عقارب الساعة/عكس اتجاه عقارب الساعة) بتردد 100 كيلوهرتز.
• ترشيح المدخلات: قابل للضبط على 0 مللي ثانية أو 3 مللي ثانية أو 12 مللي ثانية لرفض الضوضاء.
• المناعة: تفريغ كهربائي ساكن بالتلامس 4 كيلوفولت، وحقول مشعة 10 فولت/م، واندفاعات عابرة سريعة 2 كيلوفولت.
• مقاومة الصدمات: 147 م/ث² (11 مللي ثانية)، والاهتزاز 1 gn (8.4–150 هرتز).
• الرطوبة النسبية: 10–95 % دون تكاثف، وارتفاع التشغيل حتى 2000 م.

دليل التوصيل والتركيب

• يُركَّب على سكة TH35-15 أو TH35-7.5، أو باستخدام طقم تثبيت على اللوحة.
• وصّل 24 V DC بكتلة الطاقة ذات الأطراف الثلاثة (حدود الجهد: 20.4–28.8 V).
• استخدم كتل الأطراف اللولبية القابلة للإزالة للمدخلات والمخرجات.
• للمدخلات السريعة، اجعل طول الكابل المحمي لا يتجاوز 10 m.
• للحصول على أفضل دقة للمدخلات التناظرية، استخدم كابلًا غير محمي بطول يصل إلى 1 m.
• توصيلات المخرجات: كابل غير محمي بطول يصل إلى 30 m؛ وكابل محمي بطول يصل إلى 3 m للمخرجات السريعة.
• احرص على عزل بجهد 500 V AC بين المدخلات/المخرجات والمنطق الداخلي.
• اترك خلوصًا عند التركيب العمودي للالتزام بحد أقصى لدرجة حرارة المحيط يبلغ 35 °C.

محتويات العبوة

• 1 × وحدة التحكم المنطقية TM221CE24U
• 1 × مجموعة من كتل الأطراف اللولبية القابلة للإزالة (للمدخلات والمخرجات)
• 1 × موصل للمدخلات التناظرية (4 أطراف)
• 1 × كتلة أطراف لمصدر الطاقة (3 أطراف)
• 1 × دليل البدء السريع
• الشحن عبر FedEx أو UPS أو DHL

الأسئلة الشائعة

• س: هل يمكنني توسيع نقاط الإدخال/الإخراج لما يتجاوز 24 نقطة؟
  ج: نعم، يمكنك إضافة ما يصل إلى 7 وحدات توسعة (بمخارج ترانزستور أو مرحل).
• س: ما دقة وموثوقية المدخلات التناظرية؟
  ج: دقة 10-bit مع خطأ دقة مطلقة يبلغ ±1 % من النطاق الكامل.
• س: هل تدعم وحدة التحكم حلقات PID؟
  ج: نعم، يمكنها تشغيل ما يصل إلى 14 حلقة PID متزامنة بإعدادات قابلة للضبط.
• س: كيف أنشئ نسخة احتياطية من التطبيق؟
  ج: استخدم ذاكرة الفلاش المدمجة بسعة 256 kB أو بطاقة SD اختيارية بسعة 2 GB.
• س: ما زمن الاستجابة للمدخلات السريعة؟
  ج: زمن التشغيل والإيقاف 5 µs للأطراف I0 وI1 وI6 وI7.
• س: هل يمكنني استخدام منفذ Ethernet مع Modbus TCP؟
  ج: نعم، تدعم Modbus TCP بوضع الخادم/العميل/التابع، وEthernet/IP بوضع المحول.
• س: ما البطارية التي تحافظ على عمل الساعة الفعلية؟
  ج: بطارية ليثيوم BR2032 (غير قابلة لإعادة الشحن، بعمر 4 سنوات) توفر احتياطيًا لمدة سنة عند 25 °C.

للحصول على الدعم الفني أو عرض سعر لوحدة التحكم TM221CE24U، تواصل مع فريقنا الهندسي. نشحن إلى جميع أنحاء العالم، مع خيارات الشحن عبر FedEx وUPS وDHL.
