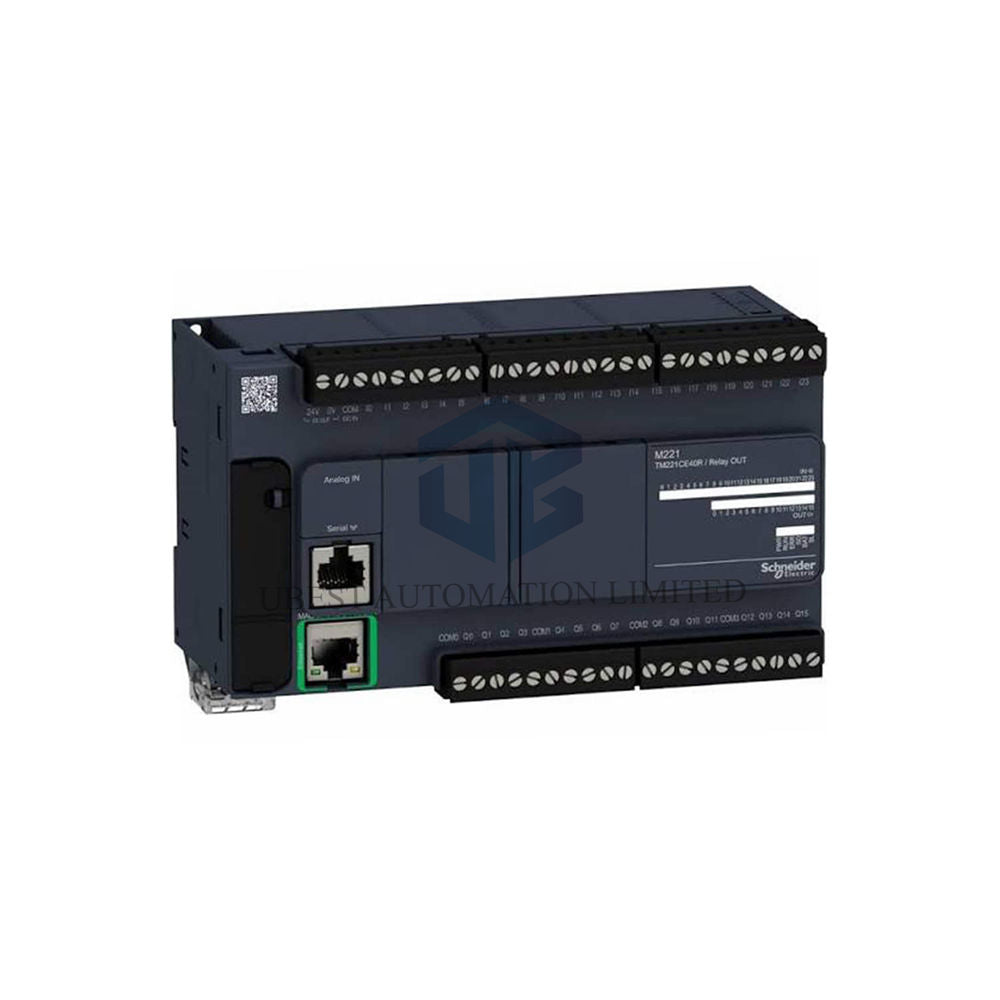

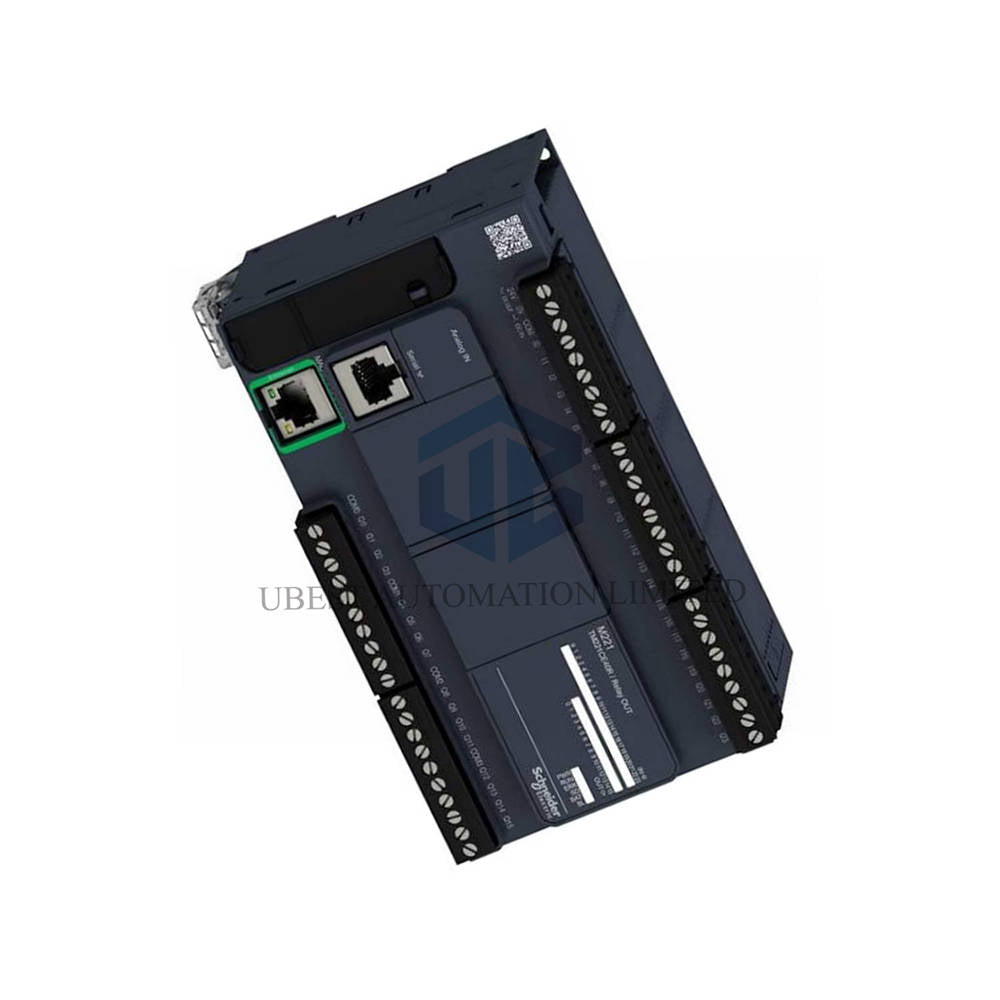

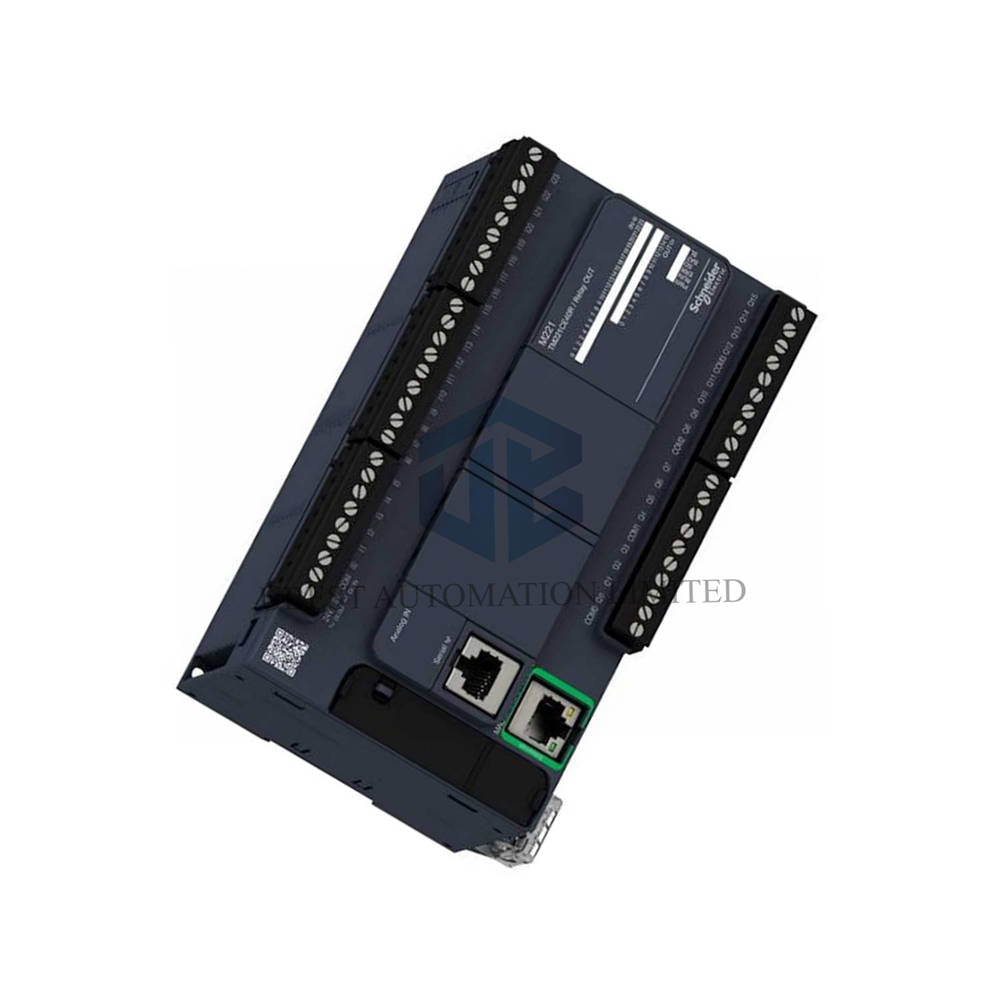

وحدة تحكم منطقية Modicon M221 TM221CE40R – 40 نقطة إدخال/إخراج، مرحلات وEthernet، 100...240 V AC

تنتمي TM221CE40R إلى سلسلة Modicon M221 من Schneider Electric. تجمع وحدة التحكم المنطقية هذه بين 24 مدخلًا منفصلًا ومدخلين تناظريين و16 خرج مرحل ضمن هيكل مدمج بعرض 160 mm. وهي مناسبة للتحكم في الآلات وأتمتة المباني وتطبيقات العمليات الصغيرة التي تتطلب اتصال Ethernet وإدخال/إخراج مختلطًا. يختار المهندسون وحدة التحكم TM221CE40R بفضل تغذيتها بجهد 100...240 V AC ومنفذ Ethernet RJ45 المدمج وقابليتها للتوسعة حتى 7 وحدات توسعة للإدخال/الإخراج.

الملخص

• توفر Modicon M221 TM221CE40R أربعين نقطة إدخال/إخراج منفصلة، مع 16 خرج مرحل بتيار اسمي 2 A.
• تعمل الوحدة بجهد تغذية 100...240 V AC، وتتحمل نطاقًا من 85...264 V لضمان تشغيل مستقر.
• يوفر المدخلان التناظريان دقة 10-bit، وقيمة LSB تبلغ 10 mV، وزمن تحويل قدره 1 ms.
• يدعم منفذ Ethernet RJ45 المدمج خدمات خادم وعميل وتابع Modbus TCP.
• تحتوي وحدة التحكم على ذاكرة برنامج بسعة 256 kB، وتنسخ البيانات احتياطيًا عبر ذاكرة فلاش مدمجة.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: TM221CE40R
• السلسلة: Modicon M221
• نوع المنتج: وحدة تحكم منطقية
• جهد التغذية الاسمي: 100...240 V AC؛ حدود التغذية 85...264 V
• تردد الشبكة: 50/60 Hz؛ تيار الاندفاع ≤ 40 A؛ استهلاك الطاقة ≤ 70 VA
• المداخل المنفصلة: 24 مدخلًا مطابقة للمواصفة IEC 61131-2 Type 1، بما في ذلك 4 مداخل سريعة
• جهد المدخل المنفصل: 24 V DC؛ تيار المدخل 7 mA؛ ممانعة المدخل 3.4 kOhm
• منطق المدخل: غاطس أو مصدري (موجب/سالب)
• عتبات المدخل: الحالة 1 ≥ 15 V / ≥ 2.5 mA؛ الحالة 0 ≤ 5 V / ≤ 1 mA
• المداخل التناظرية: مدخلان، نطاق 0...10 V، دقة 10-bit، وقيمة LSB تبلغ 10 mV
• الدقة التناظرية: ±1 % من المدى الكامل؛ زمن التحويل 1 ms لكل قناة بالإضافة إلى دورة واحدة لوحدة التحكم
• الحمل الزائد التناظري: ±15 V DC بشكل دائم؛ ±30 V DC لمدة 5 دقائق كحد أقصى
• المخارج المنفصلة: 16 خرج مرحل مفتوح عادةً
• جهد الخرج: 5...250 V AC / 5...125 V DC؛ حدود الخرج 277 V AC / 125 V DC
• تيار الخرج: 2 A لكل خرج؛ 8 A لكل خرج مشترك
• زمن استجابة الخرج: 10 ms للتشغيل و10 ms للإيقاف
• استجابة المدخل السريعة: 5 µs للتشغيل و5 µs للإيقاف
• استجابة المدخل (I8...I15): 100 µs؛ (I2...I5): 35 µs
• الترشيح القابل للتهيئة: 0 ms أو 3 ms أو 12 ms
• المتانة الكهربائية: حتى 300,000 دورة للأحمال الحثية AC-14 وAC-15 عند 240 V
• المتانة الميكانيكية: ≥ 20,000,000 دورة لخرج المرحل
• تردد التبديل: 20 عملية في الدقيقة عند أقصى حمل
• الحد الأدنى للحمل: 10 mA عند 5 V DC لخرج المرحل
• الذاكرة: سعة برنامج 256 kB مع 10,000 تعليمة؛ ذاكرة احتياطية فلاش بسعة 256 kB
• تخزين البيانات: بطاقة SD اختيارية بسعة 2 GB؛ بطارية ليثيوم BR2032 بعمر 4 سنوات
• مدة النسخ الاحتياطي: سنة واحدة عند 25 °C بعد انقطاع الطاقة
• زمن التنفيذ: 0.2 µs لكل تعليمة منطقية؛ 0.3 ms لكل 1 KInstruction لمهام الأحداث والمهام الدورية
• استجابة مهمة الحدث: 60 µs
• انحراف الساعة: ≤ 30 s/month عند 25 °C
• حلقة التنظيم: منظم PID قابل للضبط، حتى 14 حلقة متزامنة
• العد عالي السرعة: 4 مدخلات سريعة، 100 kHz أحادي الطور/اتجاه النبضة، 50 kHz A/B، سعة 32-bit
• التوصيلات المدمجة: إيثرنت RJ45؛ وصلة تسلسلية RJ45 RS232/RS485؛ USB 2.0 Mini-B
• معدلات الإرسال: USB ‏480 Mbit/s؛ تسلسلي 1.2...115.2 kbit/s (115.2 kbit/s افتراضيًا)
• بروتوكولات الاتصال: Modbus TCP، وModbus RTU/ASCII، وSoMachine-Network، وبروتوكول USB
• منفذ الإيثرنت: 10BASE-T/100BASE-TX، كابل نحاسي بطول 100 m
• الإشارات المحلية: مؤشرات LED للوصلة، وACT، وSL، وحالة I/O، وBAT، وSD، وERR، وRUN، وPWR
• التوصيلات الكهربائية: USB Mini-B؛ موصل مدخل تناظري بأربعة أطراف؛ مصدر طاقة 24 V DC بثلاثة أطراف؛ كتل أطراف لولبية قابلة للإزالة للمدخلات والمخارج
• طول الكابل: ≤ 30 m غير محمي للمخارج والمدخلات؛ ≤ 10 m محمي للمدخلات السريعة
• العزل: 500 V AC بين مجموعات المخارج، والمخارج والمنطق الداخلي، والمدخل السريع والمنطق الداخلي، والمدخل والمنطق الداخلي
• مصدر طاقة المستشعر: 24 V DC عند 250 mA، يوفّره المتحكم
• التركيب: على لوحة أو صفيحة باستخدام طقم تثبيت؛ سكة علوية TH35-7.5 وTH35-15 وفق IEC 60715
• الأبعاد: ارتفاع 70 mm، وعمق 70 mm، وعرض 160 mm؛ وزن المنتج 0.456 kg
• المعايير: EN/IEC 61131-2، EN/IEC 61010-2-201
• الشهادات: CSA، CULus، IACS E10، RCM
• التفريغ الكهروستاتيكي: 4 kV بالتلامس و8 kV عبر الهواء وفق EN/IEC 61000-4-2
• مقاومة المجال الكهرومغناطيسي: 10 V/m (80 MHz...1 GHz)، و3 V/m (1.4...2 GHz)، و1 V/m (2...3 GHz) وفق EN/IEC 61000-4-3
• مقاومة المجال المغناطيسي: 30 A/m عند 50...60 Hz وفق EN/IEC 61000-4-8
• مقاومة العابر السريع: 1 kV للوصلة التسلسلية والإيثرنت وI/O؛ 2 kV لمخرج المرحل وخطوط الطاقة وفق EN/IEC 61000-4-4
• تحمل النبضات العابرة: 1 kV للوضع التفاضلي لمخرج المرحل وخطوط طاقة التيار المتردد؛ 2 kV للوضع المشترك لمخرج المرحل وخطوط طاقة التيار المتردد وفق EN/IEC 61000-4-5
• مقاومة الاضطرابات الموصلة: 10 Vrms (0.15...80 MHz) وفق EN/IEC 61000-4-6؛ مواصفة بحرية بجهد 10 Vrms عند ترددات محددة
• الانبعاثات: EN/IEC 55011 الفئة A للانبعاثات المشعة والموصلة
• مقاومة الانقطاعات القصيرة: 10 ms
• درجة حرارة التشغيل: من -10 إلى 35 °C عند التركيب العمودي؛ ومن -10 إلى 55 °C عند التركيب الأفقي
• درجة حرارة التخزين: -25...70 °C
• الرطوبة النسبية: 10...95 % دون تكاثف أثناء التشغيل والتخزين
• الحماية: IP20 عند تركيب الغطاء الواقي؛ درجة التلوث ≤ 2
• ارتفاع التشغيل: 0...2000 m؛ ارتفاع التخزين 0...3000 m
• مقاومة الاهتزاز: 3 gn (8.4...150 Hz) و3.5 mm (5...8.4 Hz) عند التركيب على لوحة أو سكة متماثلة
• مقاومة الصدمات: 10 gn لمدة 11 ms

دليل التركيب

• ثبّت المتحكم على قاعدة أو لوحة أو سكة علوية TH35-7.5 / TH35-15 وفقًا للمعيار IEC 60715.
• حافظ على درجة الحرارة المحيطة للتركيب الرأسي ضمن -10...35 °C لضمان تشغيل المرحل بشكل موثوق.
• يُسمح بالتركيب الأفقي عند درجات حرارة تصل إلى -10...55 °C عندما يسمح تدفق الهواء في الخزانة بتبديد الحرارة.
• وصّل مصدر التغذية 100...240 V AC بكتلة أطراف التغذية ذات الثلاثة أطراف، وتحقق من حدود 85...264 V.
• استخدم كابلًا محميًا بطول يصل إلى 10 m للمدخلات السريعة، وكابلًا غير محمي بطول يصل إلى 30 m للمدخلات والمخرجات القياسية.
• وصّل المدخلات التناظرية عبر موصل الأربعة أطراف، مع مراعاة النطاق 0...10 V والدقة 10-bit.
• التزم بعزل 500 V AC بين مجموعات المخارج وبين الإدخال/الإخراج والمنطق الداخلي.
• وفّر طاقة مستشعرات بجهد 24 V DC من المتحكم، بحد أقصى 250 mA للأجهزة الميدانية.
• أدخل بطاقة SD اختيارية بسعة 2 GB لنسخ البرامج احتياطيًا وتخزين البيانات.
• تحقق من حالة مؤشرات LED الخاصة بـ RUN وPWR وERR وBAT وSD وLink وACT بعد التشغيل.

محتويات العبوة

• 1 × متحكم منطقي Modicon M221 TM221CE40R
• 1 × كتلة أطراف لولبية قابلة للإزالة للمدخلات
• 1 × كتلة أطراف لولبية قابلة للإزالة للمخرجات
• 1 × كتلة أطراف بثلاثة أطراف لمصدر طاقة 24 V DC
• 1 × موصل بأربعة أطراف للمدخلات التناظرية
• 1 × طقم تثبيت للتركيب على لوحة أو سطح
• 1 × وثائق البدء السريع

الشحن

• تتولى FedEx وUPS وDHL توصيل هذا المتحكم إلى جميع أنحاء العالم.
• تُشحن كل وحدة في عبوة واقية مناسبة لوزن المنتج البالغ 0.456 kg.
• تصل أرقام التتبع بعد الإرسال، لتتمكن من متابعة الشحنة.

الأسئلة الشائعة

• س: كم عدد نقاط الإدخال/الإخراج التي يوفرها TM221CE40R؟
  ج: يوفر 40 نقطة إدخال/إخراج منفصلة: 24 مدخلًا و16 خرج مرحل، بالإضافة إلى مدخلين تناظريين.
• س: ما خدمات Ethernet التي يدعمها هذا المتحكم؟
  ج: يدعم منفذ RJ45 خدمات خادم Modbus TCP وعميل Modbus TCP وجهاز تابع Modbus TCP.
• س: ما جهد التغذية المطلوب للمتحكم؟
  ج: يعمل بجهد 100...240 V AC ويتحمل حدود جهد تغذية تتراوح بين 85...264 V عند تردد 50/60 Hz.
• س: هل يمكنني توسيع نقاط الإدخال/الإخراج بما يتجاوز النقاط المدمجة؟
  ج: نعم، يمكنك إضافة ما يصل إلى 7 وحدات توسعة للإدخال/الإخراج، مع ما يصل إلى 48 خرج مرحل منفصلًا.
• س: ما تصنيف خرج المرحل؟
  ج: يتحمل كل خرج مرحل تيارًا بقوة 2 A عند 5...250 V AC أو 5...125 V DC، وبقوة 8 A لكل طرف مشترك.
• س: كيف يمكنني نسخ البرنامج احتياطيًا؟
  ج: يخزّن المتحكم 256 kB في ذاكرة فلاش مدمجة، ويمكنك إضافة بطاقة SD اختيارية بسعة 2 GB.
