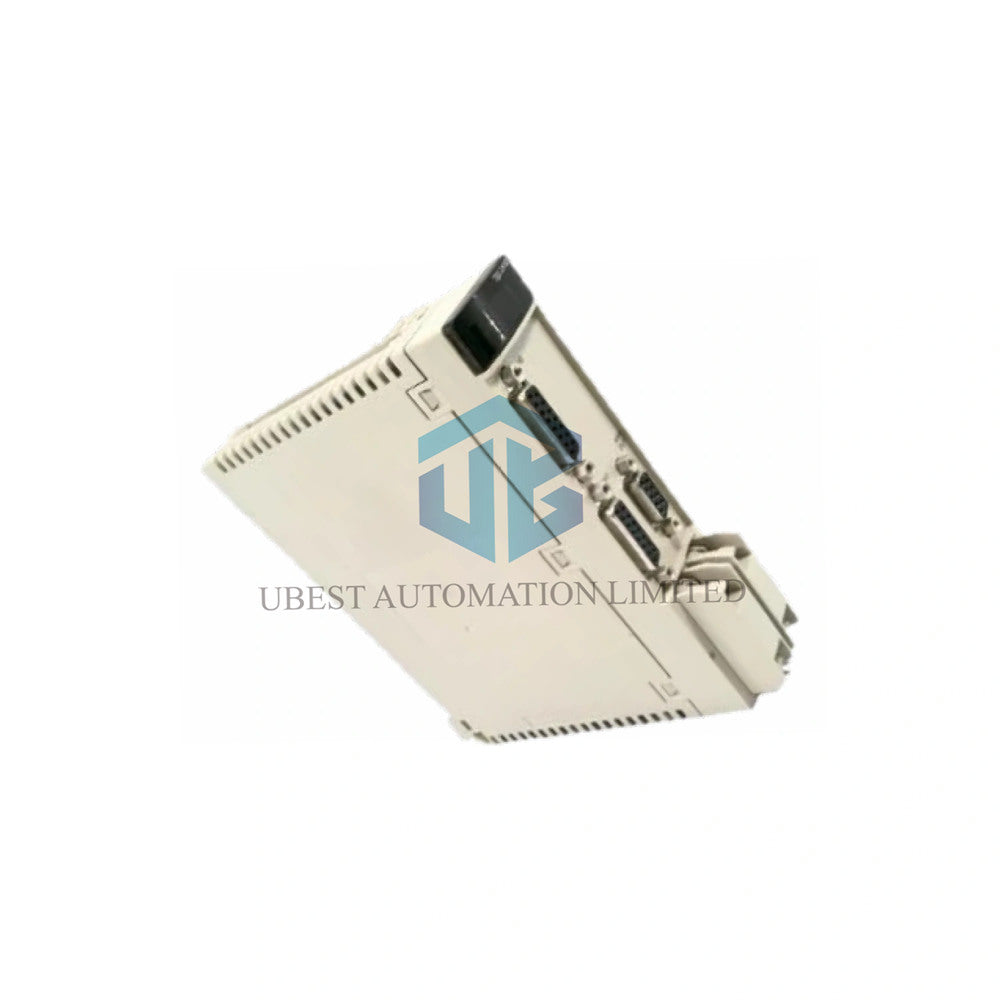

Schneider Electric TSXCAY22: وحدة تحكم حركة سيرفو بمحورين

اكتشف إمكانات الحركة المتقدمة مع Schneider Electric TSXCAY22. تنتمي هذه الوحدة عالية الأداء إلى منصة Modicon Premium، وقد صُممت للتحكم الدقيق في محوري سيرفو. تتولى معالجة مسارات الحركة المعقدة، والاكتساب عالي السرعة، وتتكامل مع أنواع مختلفة من المشفرات. بدءًا من تحديد المواضع البسيط ووصولًا إلى تطبيقات التتبع المتطورة، توفر هذه الوحدة الذكاء اللازم لأنظمة السيرفو المت demanding في آلات الأتمتة.

المواصفات التقنية الأساسية

• العلامة التجارية والطراز: Schneider Electric TSXCAY22
• خط المنتجات: وحدة تحكم حركة Modicon Premium
• محاور التحكم: محورا سيرفو مستقلان
• حلقة السيرفو: تناسبية مع تعويض التجاوز (2ms)
• مسارات الحركة: مسارات سرعة شبه منحرفة أو قطع مكافئ
• طول المحور: من 256 إلى 32,000,000 نبضة
• سرعة الاكتساب: حتى 270,000 نقطة/دقيقة
• مداخل المشفر: تزايدية (5V RS422، 10-30V) وSSI مطلقة (12-25 بت)
• تردد ساعة SSI: 200 kHz
• الخرج التناظري: مرجع سرعة ±10V إلى 24V (دقة 13 بت+إشارة)
• المخارج الرقمية: مرحلا Reflex ومرحلا تحقق من محرك السيرفو
• تبديد الطاقة: من 7.2 إلى 11.5 W
• درجة حرارة التشغيل: من 0°C إلى 60°C
• ارتفاع التشغيل: حتى 2000 متر
• الوزن: 0.48 kg (حوالي 1.06 lb)

الميزات الأساسية وإمكانات الحركة

تحكم متقدم بمحورين: تدير TSXCAY22 محركي سيرفو بشكل مستقل، مما يتيح الحركة المنسقة أو المتتابعة للآلات متعددة المحاور، مثل أنظمة الالتقاط والوضع واللف والقطع.

سرعة ودقة عاليتان: بفضل حلقة تحكم سريعة تبلغ 2ms، ودعم تردد مشفر مرتفع (حتى 1 MHz)، ودقة تناظرية بمستوى الميكروفولت، توفر هذه الوحدة السرعة والدقة اللازمتين للتطبيقات عالية الأداء.

توافق واسع مع المشفرات: تتصل مباشرةً تقريبًا بجميع المشفرات الصناعية القياسية - التفاضلية 5V، أو مشفرات خطية 10-30V، أو SSI المطلقة - مما يوفر أقصى قدر من المرونة في اختيار المحرك ونظام التغذية الراجعة.

أوضاع تشغيل متعددة الاستخدامات: تدعم وضع Follower (التروس/التحديب الإلكتروني)، وتنفيذ التسلسلات التلقائي، والتحريك اليدوي، والتحكم المباشر بالمحرك، مما يجعلها ملائمة لمجموعة واسعة من مهام الحركة.

السلامة والتشخيص المدمجان: تتميز بمخارج مرحلات تحقق مخصصة لتمكين/تعطيل المحرك بأمان، وفحوصات شاملة للنظام (اقتران المشفر، وإيقاف الطوارئ)، ومؤشرات حالة LED واضحة (RUN وI/O وERR وAxis) لتسهيل استكشاف الأخطاء وإصلاحها.

التطبيقات النموذجية

• الحركة المنسقة متعددة المحاور لآلات التغليف والتجميع.
• تطبيقات التتبع الدقيق مثل القطع بالمقص الطائر أو أنظمة السكاكين الدوارة.
• التحكم في الشد ضمن معالجة المواد الملفوفة (الطباعة والتحويل والمنسوجات).
• الفهرسة وتحديد المواضع المعقدان في خلايا التصنيع المؤتمتة.

دعم موثوق وتسليم سريع

تغطي ضمانتنا لمدة 12 شهرًا وحدة التحكم المتطورة هذه. ولضمان استمرار إنتاجك وفق الخطة، نوفر شحنًا عالميًا سريعًا عبر FedEx وUPS وDHL.

الأسئلة الشائعة

ما وضع التشغيل "Follower"؟

في وضع Follower، يحاكي أحد المحورين (التابع) بدقة حركة محور آخر (الرئيسي) استنادًا إلى نسبة قابلة للبرمجة أو منحنى تحديب. ويُعد ذلك ضروريًا للعمليات المتزامنة مثل قطع مادة متحركة.

ما نوع الإشارة التي يوفرها الخرج التناظري؟

يولد الخرج التناظري إشارة مرجع سرعة عالية الدقة (±10V إلى 24V). تُرسل هذه الإشارة مباشرةً إلى المدخل التناظري لمحرك سيرفو متوافق للتحكم في سرعة المحرك.

هل تشتمل هذه الوحدة على محركات السيرفو؟

لا. إن TSXCAY22 وحدة تحكم بالحركة تولد إشارات الأوامر. يجب إقرانها بمضخمات محركات سيرفو ومحركات سيرفو منفصلة لتكوين نظام حركة كامل.

ما الغرض من "مخارج مرحلات التحقق"؟

هي نقاط تلامس لمرحلات مصنفة للسلامة. تُستخدم في دائرة السلامة لتمكين أو تعطيل الطاقة عن محركات السيرفو، مما يضمن عدم تشغيل المحركات إلا عندما يكون نظام التحكم في حالة آمنة.

هل يمكنها التحكم في المحركات الخطوية؟

صُممت هذه الوحدة خصيصًا لأنظمة السيرفو ذات الحلقة المغلقة مع تغذية راجعة من المشفر. وعلى الرغم من أن بعض الأنظمة الخطوية تستخدم مشفرات، فإن خوارزميات التحكم والخرج التناظري في هذه الوحدة محسّنان لمحركات السيرفو، وليس لمحركات التشغيل الخطوية.
