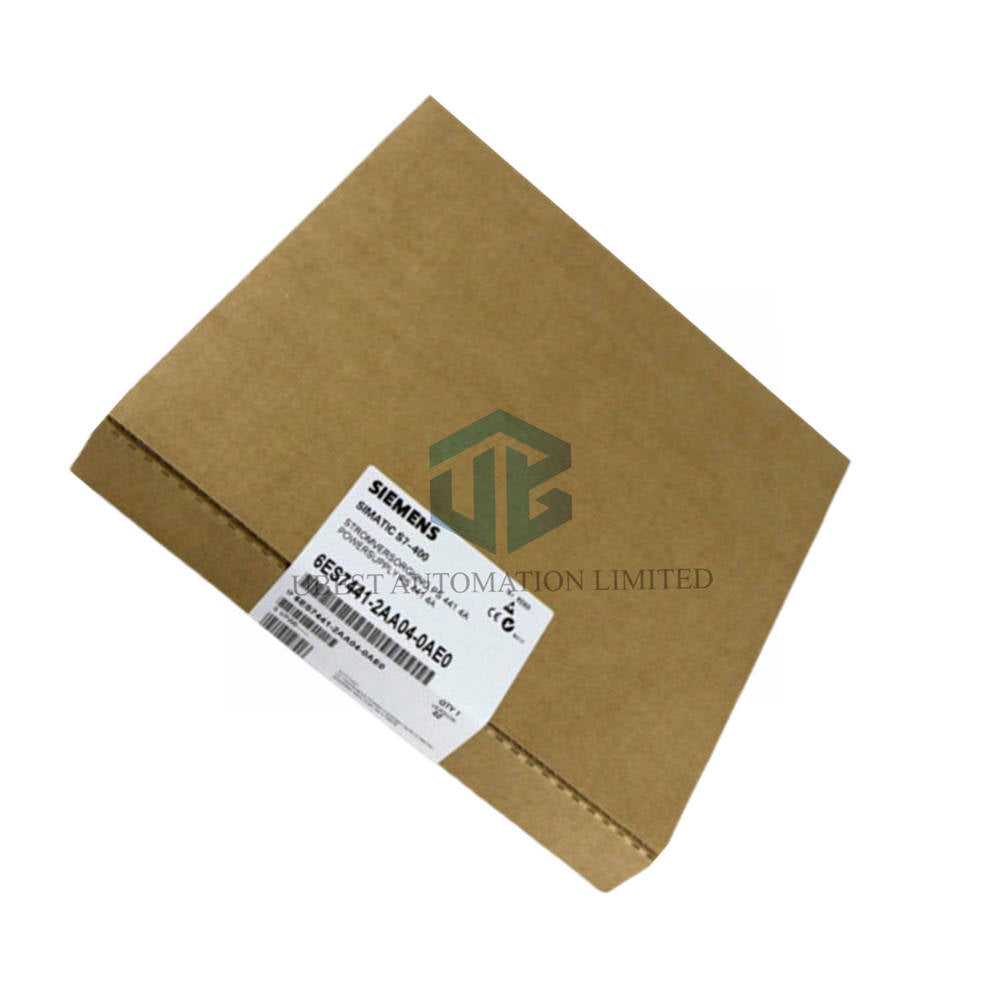

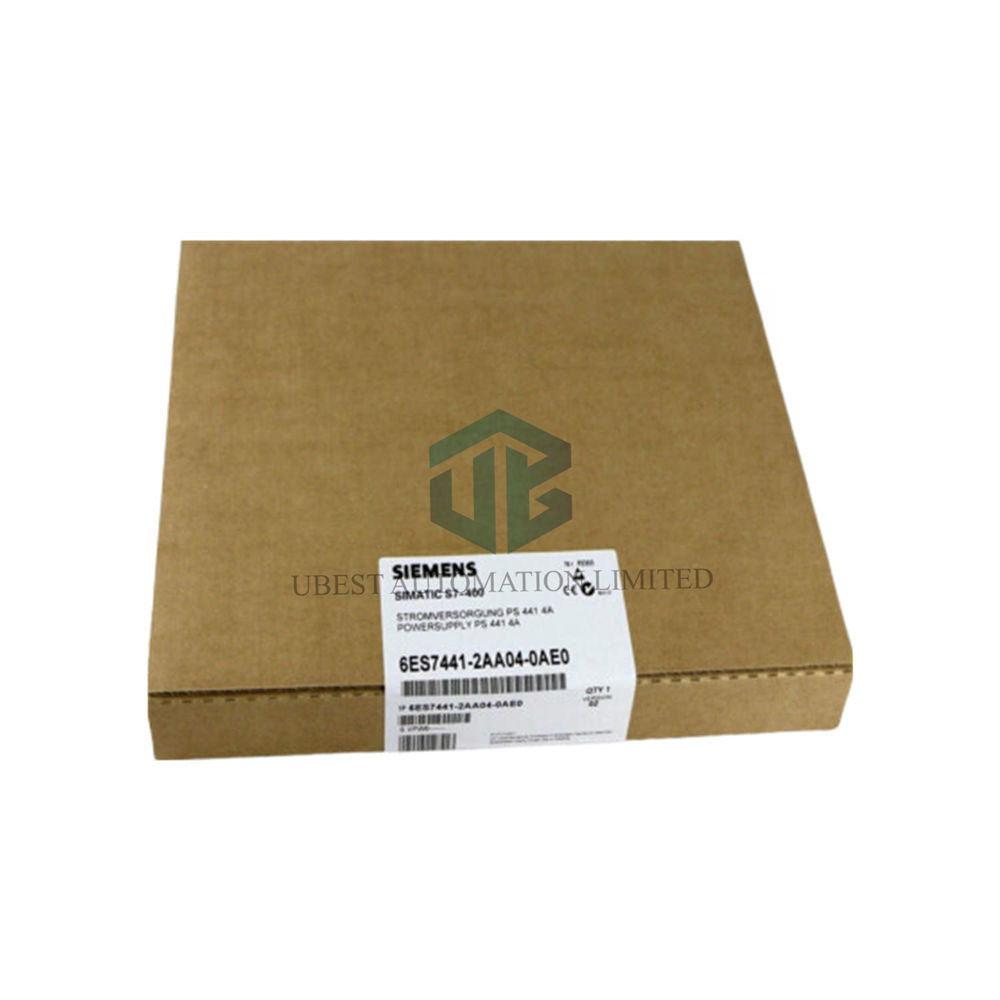

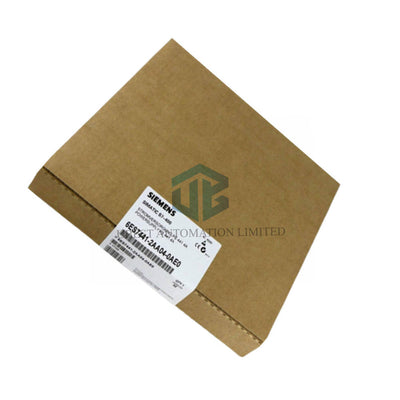

Siemens 6ES7441-2AA04-0AE0 - وحدة اتصالات تسلسلية عالية السرعة ثنائية القناة

عزّز إمكانات الاتصال في نظام S7-400 باستخدام معالج الاتصالات Siemens 6ES7441-2AA04-0AE0 CP 441-2. يتميز معالج الاتصالات القوي هذا بوجود قناتين تسلسليتين مستقلتين، ما يوفر ضعف إمكانات الاتصال في فتحة وحدة واحدة. ويدعم اتصالات عالية السرعة تصل إلى 115.2 kbit/s ومجموعة أوسع من البروتوكولات، بما في ذلك RK512 وبرامج التشغيل المخصصة القابلة للتحميل، ما يجعله مثاليًا للأنظمة المعقدة التي تتطلب عدة وصلات تسلسلية بالطابعات أو واجهات HMI أو وحدات تشغيل المحركات أو وحدات التحكم القديمة.

الميزات والفوائد الرئيسية

• قناتان مستقلتان: الاتصال بجهازين تسلسليين مختلفين في الوقت نفسه، ما يحقق أقصى استفادة من مساحة الرف وإمكانات النظام.
• أداء عالٍ السرعة: يحقق معدلات بيانات تصل إلى 115.2 kbit/s عبر واجهات RS232/RS422/485 لتبادل البيانات بسرعة.
• دعم موسّع للبروتوكولات: يشمل برامج التشغيل القياسية 3964(R) وASCII والطابعة، بالإضافة إلى بروتوكول RK512 المتقدم لتطبيقات Siemens الخاصة، ودعم برامج التشغيل المخصصة القابلة للتحميل.
• مرونة قصوى: يمكن تزويد كل قناة بوحدة واجهة فرعية مختلفة (RS232 أو RS422/485 أو 20mA TTY) لتلبية متطلبات الأجهزة المتنوعة.

المواصفات الفنية الكاملة

العلامة التجارية والسلسلة: Siemens SIMATIC S7-400

رقم الطراز الكامل: 6ES7441-2AA04-0AE0 (معالج الاتصالات CP 441-2)

نوع الوحدة: وحدة اتصالات تسلسلية، قناتان

الواجهات الفعلية لكل قناة: قابلة للاختيار عبر وحدة فرعية قابلة للتركيب: RS232C أو RS422/485 أو 20mA TTY

الحد الأقصى لمعدل الإرسال: 115.2 kbit/s ‏(RS232/422/485)، و19.2 kbit/s ‏(20mA TTY)

البروتوكولات المدمجة: 3964(R)، وASCII، وRK512، وبرنامج تشغيل الطابعة (HP وIBM والمُعرّف من قِبل المستخدم)

برامج التشغيل المخصصة: نعم، يمكن تحميلها عبر بطاقة ذاكرة CPU لتلبية احتياجات الاتصالات الخاصة.

الحد الأقصى لطول الكابل: 10m ‏(RS232)، و1200m ‏(RS422/485)، و1000m ‏(20mA TTY) - جميعها محمية

مصدر الطاقة: من اللوحة الخلفية لنظام S7-400 ‏(5V DC، بحد أقصى 600 mA)

فقدان الطاقة: منخفض عادةً ويبلغ 0.3 W

متطلبات الذاكرة على CPU: من 1 إلى 5 KB للمعلمات، وحتى 55 KB للنصوص، وحتى 64 KB لبرامج التشغيل القابلة للتحميل.

التهيئة: عبر برنامج Siemens STEP 7 (حزمة التهيئة مضمنة على القرص المضغوط)

الأبعاد (W x H x D): 25 mm x 290 mm x 210 mm

الوزن: نحو 720 g (الوحدة) + 100 g لكل وحدة واجهة فرعية

دليل التركيب والتوافق

ركّب الوحدة الرئيسية 6ES7441-2AA04-0AE0 في رف S7-400. ستحتاج إلى شراء وحدتي واجهة فرعيتين (واحدة لكل قناة) بشكل منفصل، مثل RS232 ‏(6ES7964-1AA04-0AA0) أو RS422/485 ‏(6ES7964-1AB04-0AA0) أو 20mA TTY ‏(6ES7964-1AC04-0AA0). هيّئ كل قناة بشكل مستقل في STEP 7 وفقًا لبروتوكولها وجهازها المحدد. وتُعد الوحدة مثالية لتوصيل مجموعة متنوعة من الأجهزة، مثل طابعة ملصقات (RS232) ووحدة تشغيل محرك (RS422).

محتويات العبوة والضمان

ما تتضمنه العبوة: وحدة اتصالات Siemens CP 441-2 واحدة (6ES7441-2AA04-0AE0) وبرنامج التهيئة على قرص مضغوط.

ملاحظة مهمة: وحدتا الواجهة الفرعيتان الفعليتان (RS232 أو RS422/485 أو 20mA TTY) مطلوبتان وتباعان بشكل منفصل.

ضماننا: هذا المنتج مشمول بضمان كامل لمدة 12 شهرًا.

شحن عالمي سريع

نضمن التسليم السريع حول العالم عبر FedEx وUPS وDHL.

الأسئلة الشائعة (FAQ)

ما الفرق الرئيسي بين CP 441-1 وCP 441-2؟

يحتوي CP 441-2 على قناتي اتصال مقابل قناة واحدة، ويدعم معدل نقل بيانات أعلى (115.2 مقابل 38.4 kbit/s)، كما يتضمن بروتوكولات إضافية مثل RK512 وإمكانية تحميل برامج تشغيل مخصصة.

فيمَ يُستخدم بروتوكول RK512؟

RK512 هو بروتوكول خاص بشركة Siemens لتبادل البيانات، ويُستخدم غالبًا للاتصال بين وحدات PLC القديمة من Siemens (مثل سلسلة S5) وأنظمة S7-400، أو مع بعض وحدات تشغيل المحركات والأجهزة من Siemens التي تتطلب هذا المعيار.

هل يمكنني استخدام القناتين معًا بأقصى سرعة تبلغ 115.2 kbit/s؟

يُوزّع الحد الأقصى البالغ 115.2 kbit/s على القناتين. وعمليًا، يمكنك تشغيل القناتين بسرعة عالية، لكن تتم إدارة إجمالي معدل النقل بواسطة الموارد الداخلية للوحدة.

ما المقصود بعبارة "برامج التشغيل القابلة للتحميل"؟

تتيح لك هذه الميزة المتقدمة تحميل بروتوكولات اتصالات خاصة أو أقل شيوعًا (توفرها Siemens أو جهة خارجية) إلى الوحدة من بطاقة ذاكرة CPU، ما يتيح الاتصال بأجهزة متخصصة لا تغطيها برامج التشغيل القياسية.

هل أحتاج إلى مصدر طاقة منفصل لوحدات الواجهة الفرعية؟

لا. تتلقى وحدات الواجهة الفرعية طاقة التشغيل مباشرة من الوحدة الرئيسية 6ES7441-2AA04-0AE0، التي تحصل على الطاقة من اللوحة الخلفية لنظام S7-400.
