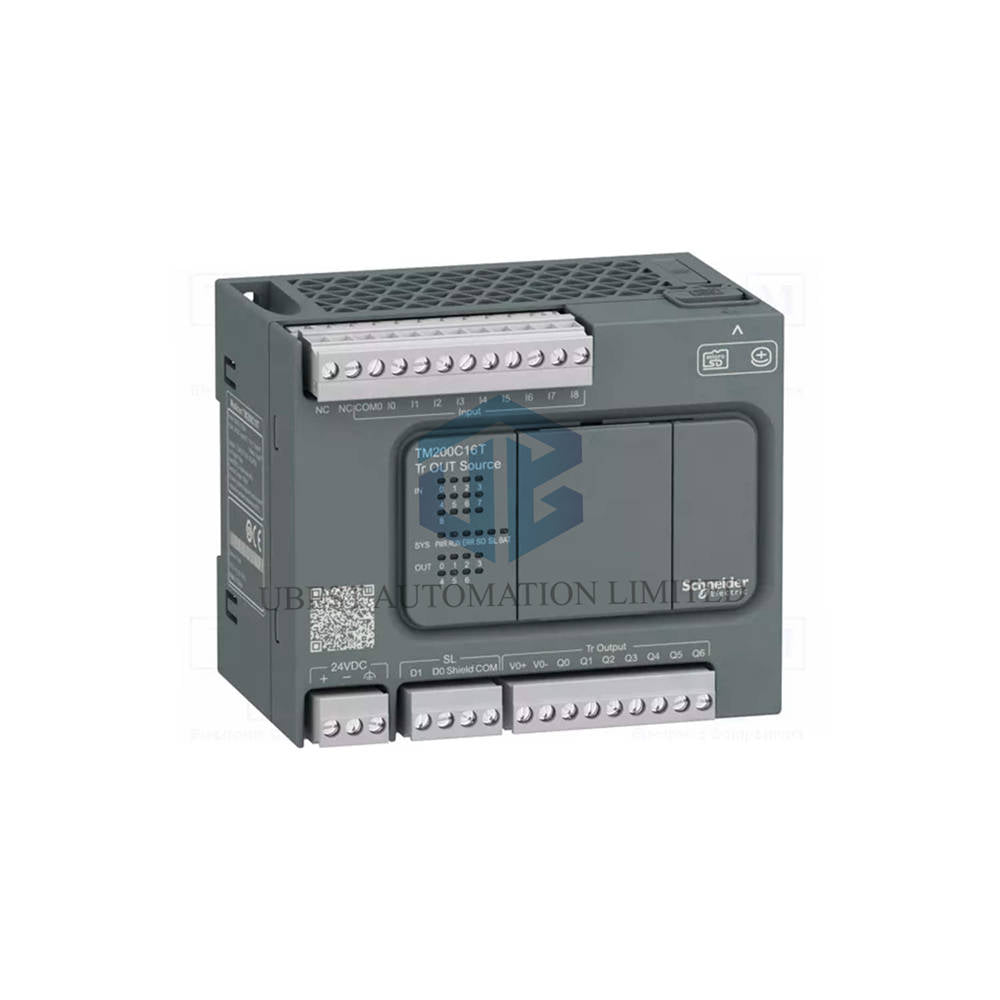

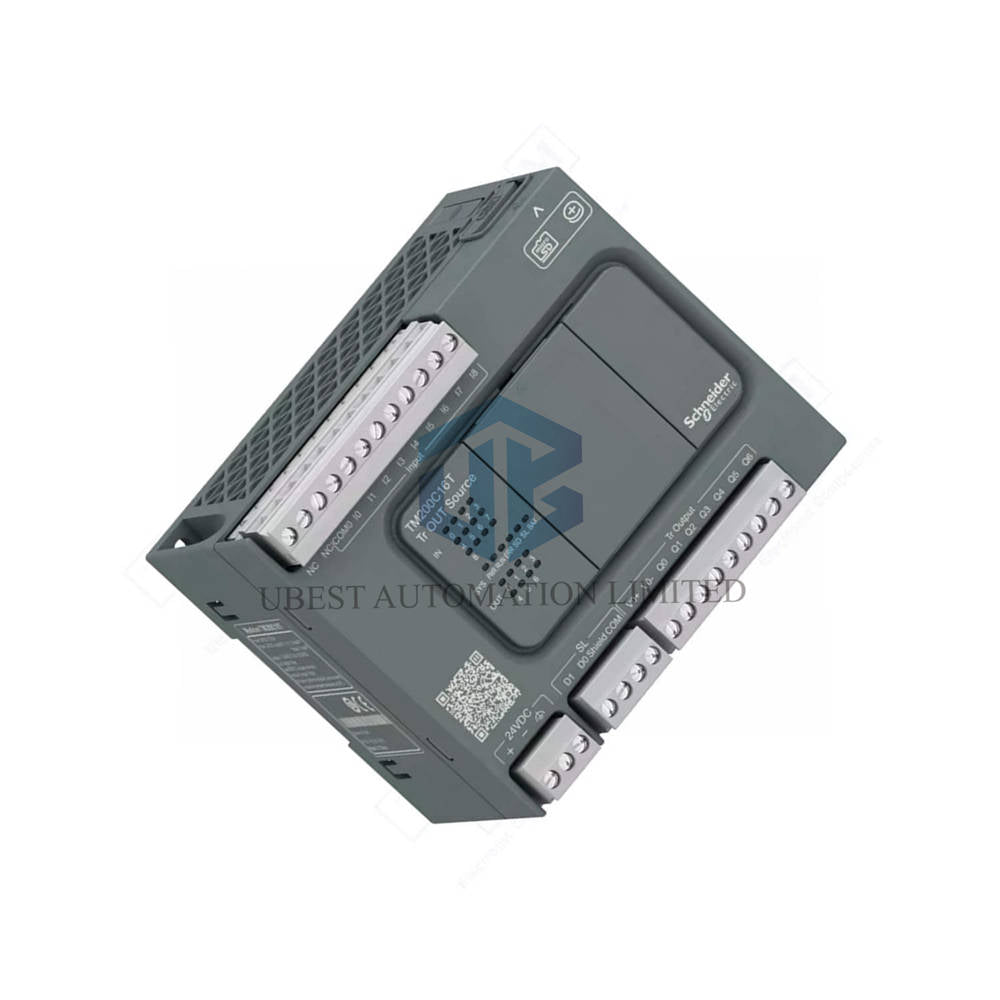

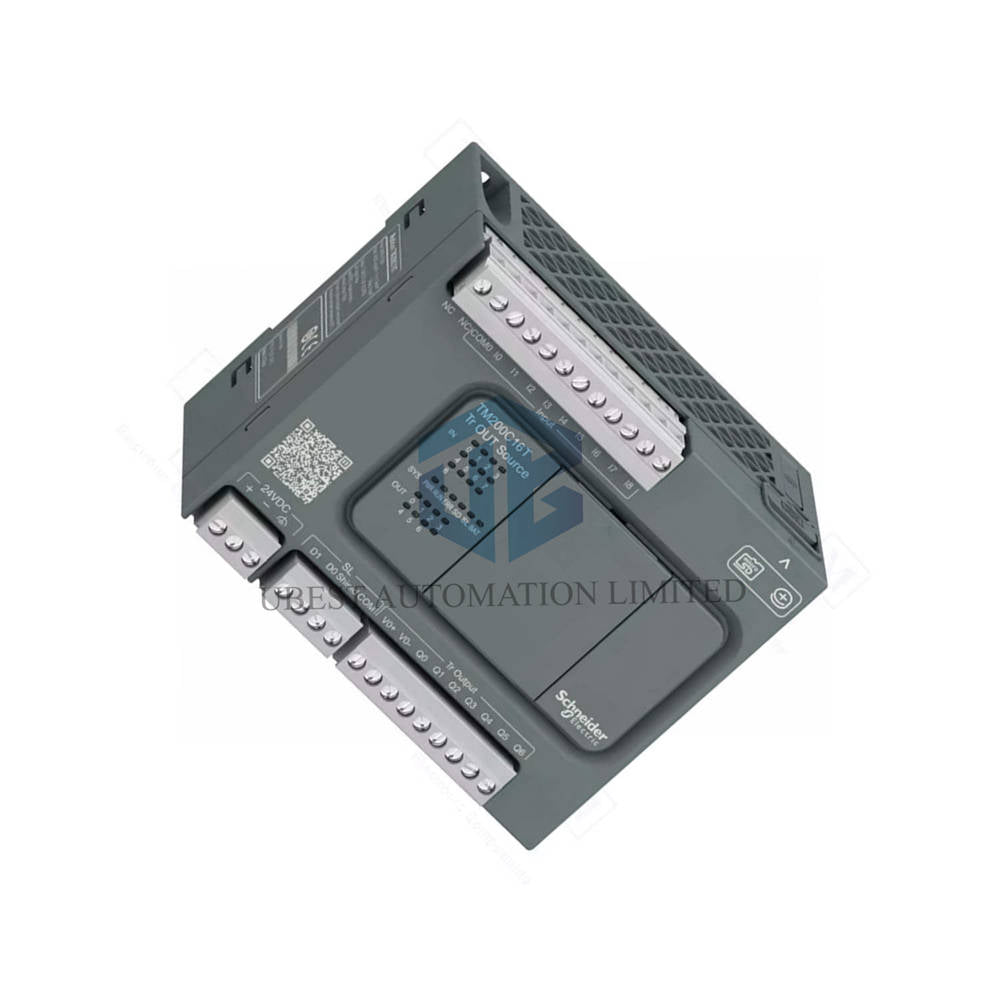

وحدة تحكم TM200C16T من شنايدر إلكتريك M200 — وحدة تحكم منطقية بمخارج مصدرية بالترانزستور و16 نقطة إدخال/إخراج

ينتمي TM200C16T من شنايدر إلكتريك إلى مجموعة وحدات التحكم المنطقية Easy Modicon M200. توفر هذه الوحدة المدمجة 16 نقطة إدخال/إخراج منفصلة، مع مخارج مصدرية بالترانزستور وتغذية بجهد 24 V DC. يختار المهندسون TM200C16T للعد السريع وتحديد المواضع باستخدام PWM والاتصال التسلسلي الموثوق في خلايا الأتمتة الصغيرة. تجمع وحدة التحكم بين المدخلات عالية السرعة وحلقات PID القابلة للضبط واتصال Modbus ضمن هيكل بعرض 110 mm.

ملخص

• إن TM200C16T وحدة تحكم منطقية بجهد 24 V DC، تضم 16 نقطة إدخال/إخراج منفصلة.
• توفر 8 مدخلات منفصلة، بما فيها 4 قنوات عالية السرعة بتصنيف 100 kHz.
• توفر 7 مخارج مصدرية بالترانزستور، منها مخرجان سريعان يدعمان أوضاع PWM/PLS/PTO.
• تدعم الوحدة ما يصل إلى 14 حلقة PID متزامنة و4 قنوات عد HSC بدقة 32 بت.
• تتضمن منافذ USB وRS485 وRS232/RS485 للبرمجة ومهام ناقل المجال.

المواصفات الفنية الرئيسية

• العلامة التجارية: شنايدر إلكتريك
• الطراز: TM200C16T
• مجموعة المنتجات: وحدة تحكم منطقية Easy Modicon M200
• جهد التغذية المقنن: 24 V DC، مع نطاق تشغيل من 20.4 إلى 28.8 V
• عدد نقاط الإدخال/الإخراج المنفصلة: 16 نقطة إجمالًا، موزعة على 8 مدخلات و7 مخارج، بالإضافة إلى أطراف مشتركة
• تهيئة المدخلات: تعمل I0 وI1 وI6 وI7 كمدخلات عالية السرعة؛ وتعمل I2 إلى I5 كمدخلات سريعة؛ وتعمل I8 كمدخل عادي
• منطق المدخلات: نوع 1 غاطس أو مصدري، متوافق مع EN/IEC 61131-2، بتيار دخل 7 mA
• حدود المدخلات: الحالة 1 مضمونة عند 15 V أو أكثر؛ والحالة 0 مضمونة عند 5 V أو أقل؛ معاوقة المدخل 3.3 kOhm
• نوع الخرج: ترانزستور، مصدر بمنطق موجب، 24 V DC، و0.5 A لكل نقطة
• المخارج السريعة: يدعم Q0 وQ1 أوضاع PLS/PWM/PTO عند 100 kHz
• زمن الاستجابة: 5 µs للتشغيل والإيقاف للمدخلات عالية السرعة؛ و1 ms للمخارج القياسية
• الترشيح: ترشيح قابل للضبط للمدخلات عند 0 ms أو 3 ms أو 12 ms
• الحماية: حماية من الحمل الزائد والقصر عند 2 A، مع إعادة ضبط تلقائية خلال 1 s
• تيار التسرب: بحد أقصى 0.1 mA لمخارج الترانزستور؛ هبوط الجهد أقل من 1 V
• تيار الطرف المشترك: بحد أقصى 3.5 A لكل طرف مشترك عند COM 0
• استهلاك الطاقة: 15.5 W عند 24 V DC مع أقصى حمل للإدخال/الإخراج
• الذاكرة: ذاكرة فلاش داخلية بسعة 512 bytes لنسخ البرنامج احتياطيًا؛ وبطاقة micro SD اختيارية بسعة 32 GB
• النسخ الاحتياطي: بطارية BR2032 من نوع Li-CFx بعمر 5 سنوات ونسخ احتياطي لمدة 3 سنوات عند 25 °C
• سرعة التنفيذ: 0.2 µs لكل تعليمة منطقية؛ و0.3 ms لكل 1 K تعليمة لمهام الأحداث
• التنظيم: منظم PID قابل للضبط، يدعم حتى 14 حلقة متزامنة
• تحديد الموضع: PWM/PLS على قناتين عند 100 kHz
• أوضاع العد: تربيعي x1/x2/x4، نبضة/اتجاه، طور مفرد، وCW/CCW عند 100 kHz
• انحراف الساعة: 90 s شهريًا أو أقل عند 25 °C

الاتصالات والربط

• يدعم منفذ USB mini B 2.0 توصيل محطة البرمجة بسرعة 12 Mbit/s.
• يستخدم رابط الاتصال التسلسلي 1 كتلة أطراف قابلة للإزالة بواجهة RS485.
• يوفر رابط الاتصال التسلسلي 2 خيارات RS232/RS485 أو RS485 معزول عبر كتل الأطراف.
• تتراوح معدلات الإرسال من 1.2 إلى 115.2 kbit/s، والمعدل الافتراضي هو 115.2 kbit/s.
• يدعم RS485 طول ناقل يبلغ 15 m؛ ويدعم RS232 طول ناقل يبلغ 3 m.
• تشمل البروتوكولات Modbus master/slave RTU/ASCII وSoMachine-Network.
• تشير سبعة مصابيح LED إلى حالات PWR وRUN وERR وSD وBAT وSL1 وحالة الإدخال/الإخراج لكل قناة.

الأداء البيئي ومقاومة التداخل

• يتراوح نطاق درجة حرارة التشغيل من 0 إلى 55 °C عند التركيب الأفقي.
• يتراوح نطاق درجة حرارة التخزين من -25 إلى 70 °C، مع رطوبة نسبية من 10 إلى 95 %.
• تصل مناعة التفريغ الكهروستاتيكي إلى 8 kV عبر الهواء و6 kV بالتلامس، وفقًا للمعيار EN/IEC 61000-4-2.
• تصل مناعة المجال المشع إلى 10 V/m من 80 MHz إلى 3 GHz وفقًا للمعيار EN/IEC 61000-4-3.
• تصل مناعة النبضات العابرة السريعة إلى 2 kV على خطوط الطاقة و1 kV على خطوط الإدخال/الإخراج، وفقًا للمعيار EN/IEC 61000-4-4.
• تصل مناعة الاندفاعات إلى 1 kV على خطوط طاقة التيار المستمر و1 kV على خطوط الإدخال/الإخراج، وفقًا للمعيار EN/IEC 61000-4-5.
• تصل مناعة الترددات الراديوية الموصلة إلى 10 V من 0.15 إلى 80 MHz وفقًا للمعيار EN/IEC 61000-4-6.
• تصل مقاومة الصدمات إلى 15 gn لمدة 11 ms و30 gn لمدة 6 ms.
• تصل مقاومة الاهتزاز إلى 3.5 mm عند 5 إلى 8.4 Hz، وإلى 1 gn عند 8.4 إلى 150 Hz على السكة.
• تتحمل الوحدة انقطاعات قصيرة للطاقة مدتها 2 ms، وتعمل على ارتفاعات تصل إلى 2000 m.
• تظل درجة التلوث عند 2 أو أقل، مع حماية IP20 عند وضع الغطاء في مكانه.

دليل التركيب

• ثبّت وحدة التحكم على سكة علوية من نوع TH35-15 أو TH35-7.5 وفقًا للمعيار IEC 60715.
• استخدم عدة التثبيت لتركيب اللوحة أو اللوح عندما يتعذر التركيب على السكة.
• وصّل طاقة 24 V DC بكتلة أطراف لولبية قابلة للإزالة بثلاثة أطراف.
• وصّل المدخلات بكابل غير محمي يقل طوله عن 50 m، أو بكابل محمي يقل طوله عن 10 m للمدخلات السريعة.
• وصّل المخرجات بكابل غير محمي يقل طوله عن 150 m للحد من اقتران الضوضاء.
• حافظ على خلوص عزل بجهد 500 V AC بين مجموعات المدخلات والمنطق الداخلي.
• أدخل بطارية BR2032 للحفاظ على نسخة احتياطية من البرنامج أثناء انقطاع الطاقة.
• ركّب بطاقة micro SD اختيارية لتوسيع سعة تخزين البيانات حتى 32 GB.
• تحقق من توافق تيار الاندفاع البالغ 35 A مع تصنيف الحماية في المنبع.
• تحقق من توافق حمل 15.5 W مع الميزانية الحرارية للوحة قبل التشغيل.

قائمة محتويات العبوة

• 1 x وحدة تحكم منطقية TM200C16T
• 1 x كتلة أطراف لولبية قابلة للإزالة للمدخلات
• 1 x كتلة أطراف لولبية قابلة للإزالة للمخرجات
• 1 x كتلة أطراف لولبية بثلاثة أطراف لمصدر طاقة 24 V DC
• 1 x كتلة أطراف لولبية بأربعة أطراف للوصلة التسلسلية 1
• 1 x بطارية BR2032 من نوع Li-CFx
• 1 x غطاء واقٍ للحماية بدرجة IP20
• 1 x ورقة مرجعية للتركيب

الشحن

• نشحن إلى جميع أنحاء العالم عبر خدمات الشحن السريع من FedEx وUPS وDHL.
• تُشحن الطلبات خلال يوم إلى يومي عمل بعد تأكيد الدفع.
• تصل أرقام التتبع إلى بريدك الوارد فور مسح شركة الشحن للطرد.
• يبلغ وزن التعبئة نحو 517 g لكل وحدة، مع صندوق بأبعاد 13.6 x 9 x 11.8 cm.

الأسئلة الشائعة

• س: هل تدعم TM200C16T العد عالي السرعة؟
  ج: نعم، توفر 4 مداخل سريعة في وضع HSC بتردد 100 kHz ودقة 32-bit.
• س: هل يمكنني توسيع نقاط الإدخال/الإخراج إلى أكثر من 16 نقطة؟
  ج: نعم، يمكنك إضافة ما يصل إلى 4 وحدات توسعة، للوصول إلى 135 مخرجة ترانزستور أو 64 مخرجة مرحل.
• س: ما برنامج البرمجة المتوافق مع وحدة التحكم هذه؟
  ج: يدعم برنامج SoMachine سلسلة Easy Modicon M200 عبر منافذ USB أو المنافذ التسلسلية.
• س: ما وضع المخرجات المناسب لمحرك خطوي؟
  ج: يوفر Q0 وQ1 وضعي النبضة/الاتجاه وPTO بتردد 100 kHz للتحكم في المحركات الخطوية.
• س: كم من الوقت تحتفظ البطارية بالبرنامج؟
  ج: تحافظ بطارية BR2032 على بيانات النسخ الاحتياطي لمدة 3 سنوات عند 25 °C.
• س: هل تتضمن وحدة التحكم حماية من الدوائر القصيرة؟
  ج: نعم، تحمي كل مخرجة من الحمل الزائد والدوائر القصيرة عند 2 A مع إعادة ضبط تلقائية.

معلومات الطلب

• اطلب عرض سعر لوحدة TM200C16T من فريق المبيعات لدينا اليوم.
• نؤكد توفر المخزون ومدة التسليم وتكلفة الشحن خلال يوم عمل واحد.
• اجمع وحدة التحكم هذه مع وحدات التوسعة والملحقات في شحنة واحدة.
