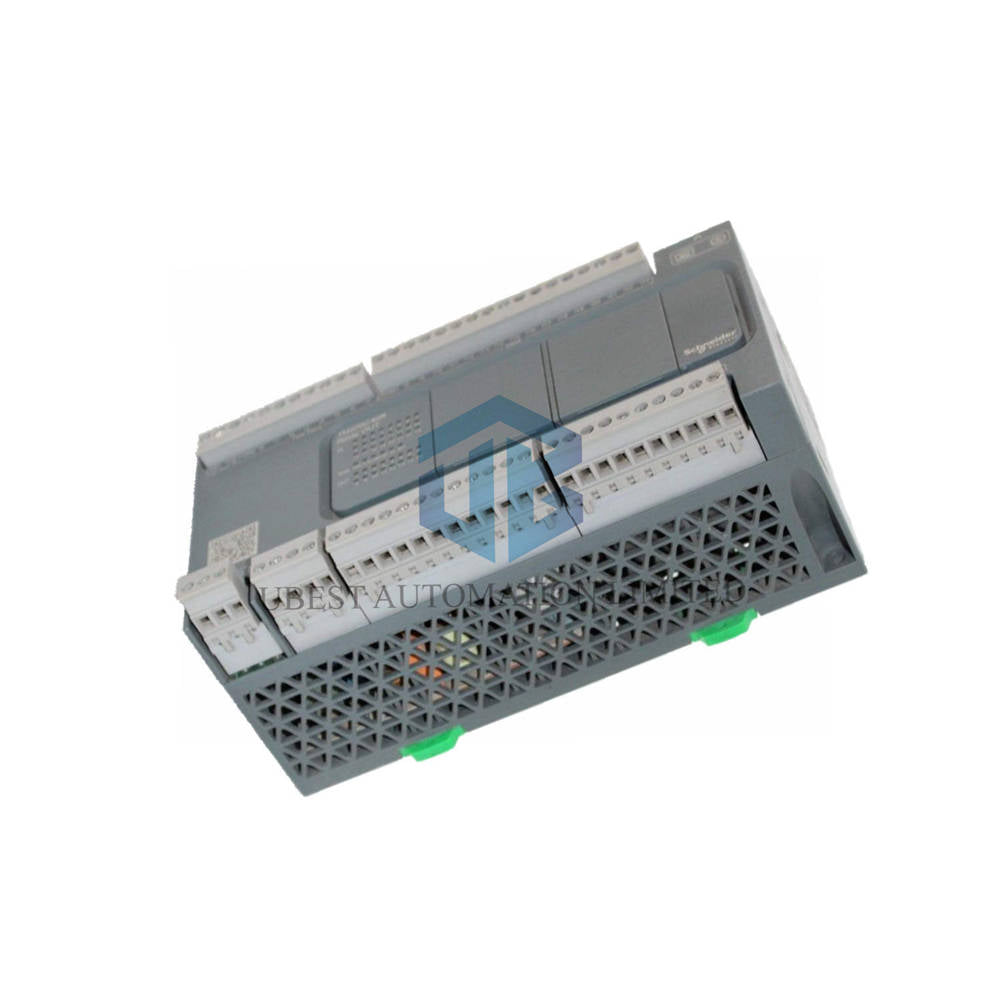

TM200C40R من Schneider Electric، متحكم منطقي - متحكم مرحلات بـ40 نقطة إدخال/إخراج للأتمتة الشاقة

ينتمي TM200C40R من Schneider Electric إلى سلسلة Easy Modicon M200. يوفر هذا المتحكم المنطقي 40 نقطة إدخال/إخراج رقمية، منها 16 خرج مرحل. يختار المهندسون TM200C40R للتحكم المرن في الآلات ولتبديل المرحلات بموثوقية. يناسب تصميمه مصنّعي اللوحات الذين يحتاجون إلى مداخل سريعة ومخارج مرحل متينة في وحدة واحدة مدمجة.

الملخص

• يجمع TM200C40R بين 24 مدخلًا رقميًا و16 خرج مرحل في متحكم واحد.
• تصل أربعة مداخل عالية السرعة إلى 100 kHz لمهام العد وتحديد المواقع.
• يلائم مصدر الطاقة بجهد 100–240 V AC خزائن التحكم الصناعية دون الحاجة إلى ناقل تيار مستمر منفصل.
• توسّع أربع وحدات إضافة النظام ليصل إلى 128 خرجًا بالترانزستور أو 80 خرج مرحل.
• يُسهّل منفذا الاتصال التسلسلي ومنفذ USB البرمجة والاتصال الميداني.

المواصفات الفنية الرئيسية

• العلامة التجارية: Schneider Electric
• الطراز: TM200C40R
• السلسلة: Easy Modicon M200
• نوع المنتج: متحكم منطقي
• جهد التغذية المقنن: 100…240 V AC، 50/60 Hz
• حدود جهد التغذية: 85…264 V
• تيار الاندفاع: 50 A
• استهلاك الطاقة: 59…69 VA عند تحميل جميع نقاط الإدخال/الإخراج
• عدد نقاط الإدخال/الإخراج الرقمية: 40 إجمالًا (24 مدخلًا و16 خرج مرحل)
• جهد المدخلات الرقمية: 24 V DC، من النوع المستهلك أو المصدر 1 وفقًا للمعيار EN/IEC 61131-2
• تيار المدخلات الرقمية: 7 mA لكل مدخل
• ممانعة الدخل: 3.3 كيلو أوم
• عتبات المنطق: الحالة 1 ≥ 15 V؛ الحالة 0 ≤ 5 V
• المدخلات السريعة: I2…I5 مع 35 µs للتشغيل و100 µs للإيقاف
• المدخلات عالية السرعة: I0 وI1 وI6 وI7 مع استجابة قدرها 5 µs
• المدخلات العادية: I8…I23 مع ترشيح قابل للضبط بقيم 0/3/12 ms
• نوع خرج المرحل: مفتوح عادةً، 2 A لكل خرج
• حدود جهد الخرج: 30 V DC / 250 V AC
• التيار الأقصى لكل طرف مشترك: 4 A عند COM 0 وCOM 1 وCOM 2 وCOM 3
• زمن استجابة المرحل: 10 ms للتشغيل و10 ms للإيقاف
• المتانة الكهربائية: 100,000 دورة عند AC-12 بجهد 240 V / 480 VA مقاوميّة
• المتانة الميكانيكية: 20,000,000 دورة
• الحد الأدنى للحمل: 10 mA عند 5 V DC
• تردد التبديل: 0.1 Hz عند أقصى حمل
• الذاكرة: ذاكرة فلاش داخلية بسعة 512 byte لنسخ البرنامج احتياطيًا
• تخزين البيانات: بطاقة micro SD بسعة 32 GB (اختيارية)
• البطارية: BR2032 Li-CFx، عمرها 5 سنوات، واحتياطي لمدة 3 سنوات عند 25 °C
• زمن التنفيذ: 0.2 µs لكل تعليمة منطقية؛ و0.3 ms لكل 1 K من التعليمات
• استجابة مهمة الأحداث: 60 µs
• انحراف الساعة: ≤ 90 s/month عند 25 °C
• تنظيم PID: ما يصل إلى 14 حلقة متزامنة
• مدخلات العد: 4 قنوات HSC بتردد 100 kHz وبدقة 32 بت
• أوضاع HSC: التربيعي x1/x2/x4، النبض/الاتجاه، طور واحد، CW/CCW

واجهات الاتصال والبرمجة

• يدعم منفذ USB mini B 2.0 بروتوكول SoMachine-Network للبرمجة.
• يوفر الرابط التسلسلي 1 واجهة RS485 على كتلة أطراف قابلة للإزالة.
• يوفر الرابط التسلسلي 2 خيارات RS232/RS485 أو RS485 معزولًا.
• تتراوح معدلات الباود من 1.2 إلى 115.2 kbit/s؛ ويصل مدى RS485 إلى 15 m ومدى RS232 إلى 3 m.
• تعمل المنافذ التسلسلية ببروتوكول Modbus الرئيسي/التابع RTU/ASCII أو SoMachine-Network.
• تغطي سبعة مؤشرات LED الحالات PWR وRUN وERR وSD وBAT وSL1 وحالة الإدخال/الإخراج لكل قناة.

المناعة البيئية وحدود التشغيل

• تتراوح درجة حرارة التشغيل بين 0…55 °C عند التركيب الأفقي.
• يتراوح -25…70 °C درجة حرارة التخزين.
• تظل الرطوبة النسبية بين 10…95 % دون تكاثف.
• تصل مناعة التفريغ الكهروستاتيكي إلى 8 kV عبر الهواء و6 kV بالتلامس وفقًا للمعيار EN/IEC 61000-4-2.
• تصل مناعة المجال الإشعاعي إلى 10 V/m ضمن نطاق 80 MHz إلى 3 GHz وفقًا للمعيار EN/IEC 61000-4-3.
• تصل مناعة العابر السريع إلى 2 kV على خطوط الطاقة ومخارج المرحلات وفقًا للمعيار EN/IEC 61000-4-4.
• تصل مناعة الاندفاعات إلى 2 kV على خطوط طاقة التيار المتردد ومخارج المرحلات وفقًا للمعيار EN/IEC 61000-4-5.
• تصل مناعة الترددات اللاسلكية الموصَّلة إلى 10 V ضمن نطاق 0.15 إلى 80 MHz وفقًا للمعيار EN/IEC 61000-4-6.
• تصل مقاومة الصدمات إلى 15 gn لمدة 11 ms و30 gn لمدة 6 ms.
• تصل مقاومة الاهتزاز إلى 3.5 mm عند 5…8.4 Hz و1 gn عند 8.4…150 Hz على السكة.
• درجة التلوث 2 أو أقل؛ ويبلغ ارتفاع التشغيل 2000 m.
• درجة الحماية IP20 عند تركيب الغطاء.

البيانات الميكانيكية ودليل التركيب

• الأبعاد: العرض 175 mm، والارتفاع 90 mm، والعمق 70 mm.
• الوزن الصافي 0.504 kg.
• ثبّت الوحدة على سكة علوية TH35-15 وفقًا للمعيار IEC 60715.
• يمكنك بدلًا من ذلك استخدام لوحة TH35-7.5 أو لوحة تركيب مع طقم التثبيت.
• اجعل أطوال كابلات المداخل غير المحمية أقل من 50 m.
• اجعل أطوال كابلات المداخل السريعة وعالية السرعة المحمية أقل من 10 m.
• اجعل أطوال كابلات المخارج غير المحمية أقل من 150 m.
• صِل المداخل والمخارج بكتل الأطراف اللولبية القابلة للإزالة.
• أوصل الطاقة بجهد 100–240 V AC عبر كتلة الأطراف القابلة للإزالة ذات الأطراف الثلاثة.
• يوفر المتحكم 24 V DC بتيار 300 mA للمستشعرات الخارجية.

محتويات العبوة

• 1 × متحكم منطقي TM200C40R من Schneider Electric
• كتل أطراف لولبية قابلة للإزالة للمداخل والمخارج والوصلة التسلسلية والطاقة
• مجموعة وثائق المنتج

الشحن والتوصيل

• نشحن إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.
• تغادر الطلبات المستودع خلال يوم إلى 3 أيام عمل بعد إتمام الدفع.
• تصل أرقام التتبع إلى صندوق الوارد فور مسح شركة الشحن للطرد.

الأسئلة الشائعة

• س: كم عدد المخارج المرحلية التي يوفرها TM200C40R؟
  ج: يوفر 16 مخرجًا مرحليًا مفتوحًا عادةً، بقدرة اسمية تبلغ 2 A لكل منها.
• س: هل يمكنني زيادة عدد نقاط الإدخال/الإخراج؟
  ج: نعم، يمكنك إضافة ما يصل إلى 4 وحدات توسعة للحصول على 80 مخرجًا مرحليًا أو 128 مخرجًا ترانزستوريًا.
• س: ما البرنامج المستخدم لبرمجة هذا المتحكم؟
  ج: يتصل برنامج SoMachine عبر منفذ USB mini B أو وصلة تسلسلية.
• س: هل يدعم المتحكم العد عالي السرعة؟
  ج: نعم، تعمل أربعة مداخل HSC بتردد 100 kHz وبدقة 32 بت.
• س: ما جهد الإمداد الذي تقبله الوحدة؟
  ج: يقبل تيارًا مترددًا بجهد 100…240 V وتردد 50/60 Hz، ضمن حدود 85…264 V.
• س: كم عدد حلقات PID التي يمكن تشغيلها في الوقت نفسه؟
  ج: يتعامل المتحكم مع ما يصل إلى 14 حلقة PID متزامنة.
