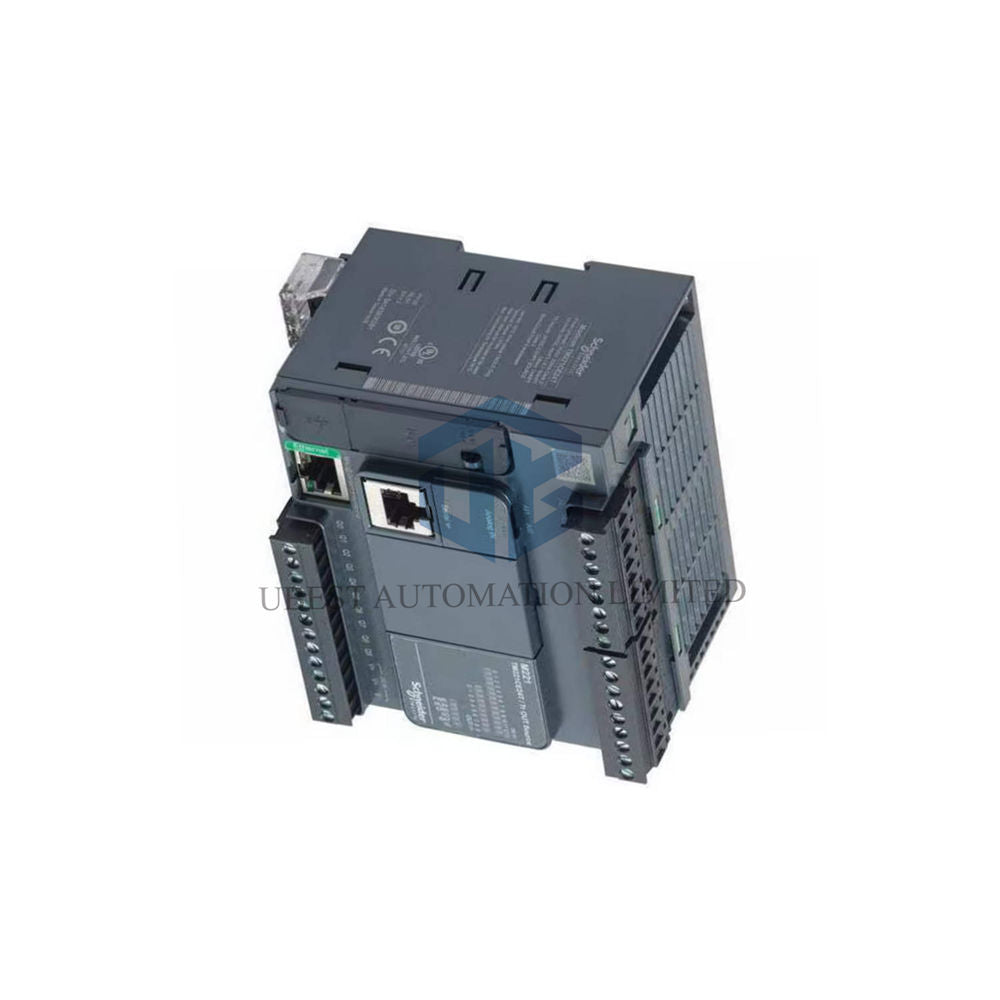

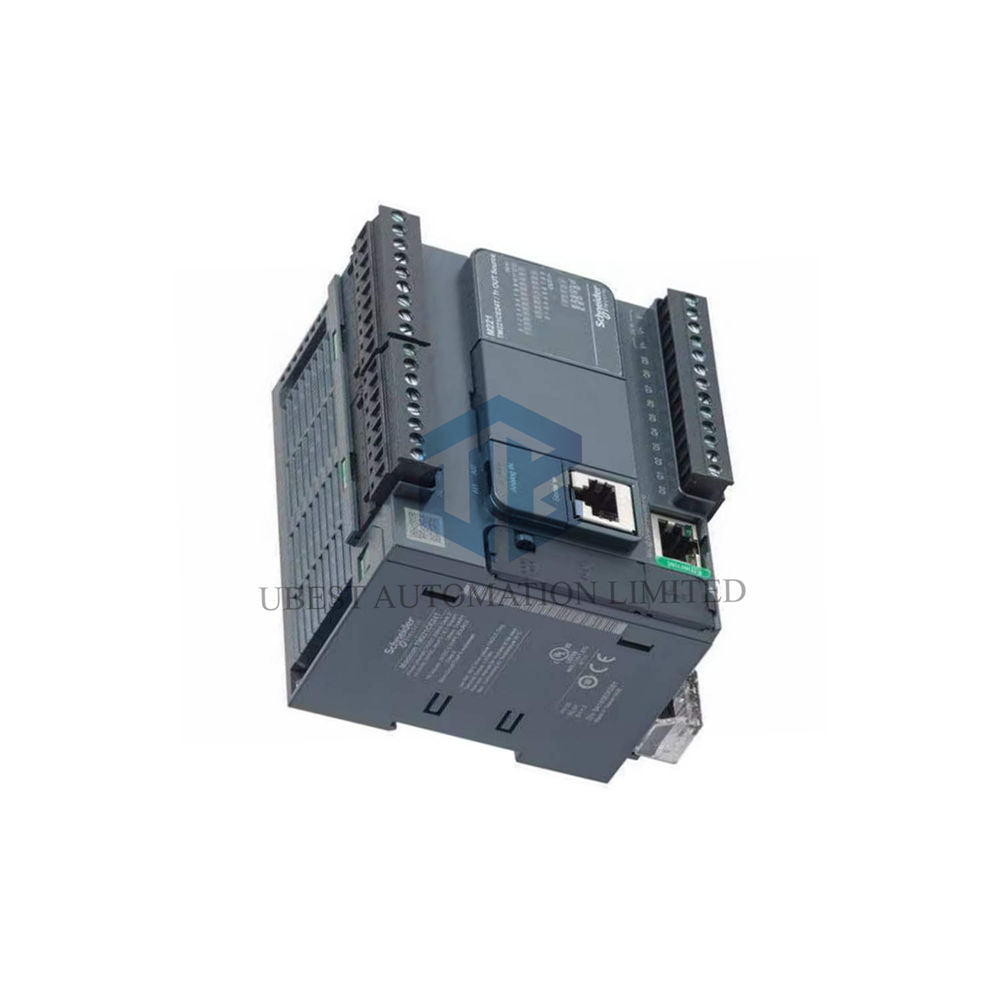

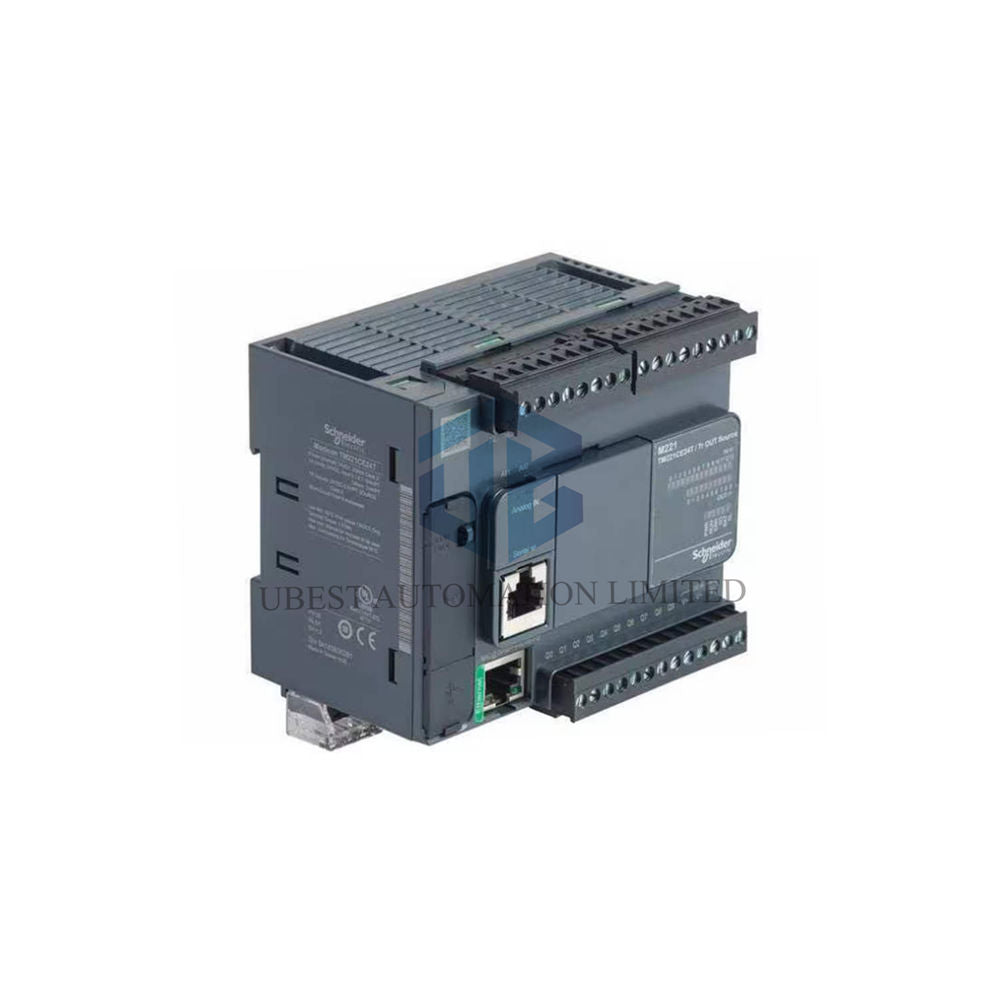

المتحكم المنطقي TM221CE24T Modicon M221 – ‏24 نقطة إدخال/إخراج، ترانزستور PNP مع Ethernet

ينتمي TM221CE24T من Schneider Electric إلى مجموعة Modicon M221. يجمع هذا المتحكم المنطقي بين 14 مدخلًا رقميًا ومدخلين تناظريين و10 مخارج ترانزستور PNP. يعمل بجهد 24 V DC ويضم منافذ USB وEthernet واتصالات تسلسلية. يختار المهندسون هذا الطراز للآلات المدمجة التي تتطلب العد السريع وPWM والتحكم بـPID.

الملخص

• يوفر TM221CE24T ‏24 نقطة إدخال/إخراج في هيكل بعرض 110 mm، مناسب للوحات الضيقة.
• تصل المداخل السريعة إلى 100 kHz لمهام العد السريع والتقاط النبضات.
• تدعم مخارج الترانزستور 0.5 A لكل نقطة و5 A لكل خط مشترك.
• تغطي منافذ Ethernet وUSB وRS232/RS485 البرمجة والاتصالات الميدانية.
• تدعم وظيفة PID المدمجة حتى 14 حلقة متزامنة دون وحدات إضافية.

المواصفات الفنية

• العلامة التجارية: Schneider Electric؛ الطراز: TM221CE24T؛ السلسلة: Modicon M221.
• جهد التغذية: 24 V DC؛ الحدود 20.4–28.8 V؛ تيار الاندفاع ≤ 35 A.
• استهلاك الطاقة: ≤ 4.8 W دون توسعة؛ ≤ 14 W مع أقصى توسعة.
• المداخل الرقمية: 14 مدخلًا من النوع 1؛ 4 مداخل سريعة؛ منطق سحب أو مصدر.
• المداخل التناظرية: قناتان؛ نطاق 0–10 V؛ دقة 10-bit؛ ‏10 mV لكل LSB.
• دقة الإشارات التناظرية: ±1 % من النطاق الكامل؛ تحويل 1 ms لكل قناة بالإضافة إلى دورة واحدة.
• المخارج الرقمية: 10 مخارج ترانزستور؛ منطق موجب (مصدر)؛ 24 V DC؛ ‏0.5 A لكل مخرج.
• المخارج السريعة: يصل Q0–Q1 إلى 100 kHz في وضع PWM/PLS؛ ويصل Q2–Q3 إلى 5 kHz.
• أزمنة الاستجابة: 5 µs لتشغيل/إيقاف المدخل السريع؛ 300 µs لقنوات الخرج القياسية.
• الذاكرة: 256 kB لذاكرة RAM للتطبيق والبيانات؛ 256 kB للمتغيرات الداخلية؛ 256 kB لذاكرة فلاش احتياطية.
• سرعة التعليمات: 0.2 µs لكل تعليمة منطقية؛ 0.3 ms لكل 1 K تعليمة لمهام الأحداث.
• مناطق الكائنات: 8000 كلمة %MW؛ 512 بت %M؛ 255 مؤقت %TM؛ 255 عداد %C؛ 512 كلمة %KW.
• الساعة الآنية: مدمجة؛ انحراف ≤ 30 ثانية/شهر عند 25 °C؛ احتياطي لمدة سنة عند 25 °C.
• تحديد الموضع: محورا PTO في وضع النبضة/الاتجاه؛ محور PTO واحد في وضع CW/CCW؛ 100 kHz.
• العد: 4 مداخل سريعة في وضع HSC؛ سعة 32 بت؛ A/B، أحادي الطور، نبضة/اتجاه.
• الاتصالات: Ethernet RJ45 10/100BASE-TX؛ USB mini B 2.0؛ رابط تسلسلي RS232/RS485 RJ45.
• البروتوكولات: عميل/خادم Modbus TCP؛ مهايئ Ethernet/IP؛ رئيسي/تابع Modbus RTU/ASCII.
• العزل: 500 V AC بين المدخل والمنطق الداخلي؛ 500 V AC بين المخرج والمنطق الداخلي.
• درجة حرارة التشغيل: −10 إلى 55 °C أفقيًا؛ −10 إلى 35 °C عموديًا.
• درجة حرارة التخزين: −25 إلى 70 °C؛ الرطوبة النسبية 10–95 % دون تكاثف.
• الحماية: IP20 مع الغطاء؛ درجة التلوث ≤ 2؛ ارتفاع التشغيل 0–2000 m.
• المناعة: تفريغ كهربائي ساكن بالتلامس 4 kV؛ تفريغ كهربائي ساكن بالهواء 8 kV؛ مجالات 10 V/m من 80 MHz إلى 1 GHz.
• النبضات العابرة: 2 kV لخطوط الطاقة؛ 1 kV للمدخلات/المخرجات؛ اندفاع 2 kV للوضع المشترك لخطوط الطاقة.
• الاهتزاز: 3.5 mm عند 5–8.4 Hz؛ 1 gn عند 8.4–150 Hz على السكة أو اللوحة.
• الصدمات: 147 m/s² لمدة 11 ms؛ المتانة الميكانيكية ≥ 20,000,000 دورة لخرج الترانزستور.
• الأبعاد: الارتفاع 90 mm؛ العمق 70 mm؛ العرض 110 mm؛ الوزن 0.395 kg.
• التركيب: سكة TH35-15 أو TH35-7.5؛ أو لوحة باستخدام طقم تثبيت.
• المعايير: EN/IEC 61131-2؛ EN/IEC 60664-1؛ EN/IEC 61010-2-201؛ علامة CE.
• الشهادات: cULus وRCM وDNV-GL وLR وCSA وEAC وABS وIACS E10.

سلوك المدخلات والمخرجات

• جهد إدخال الحالة 1 ≥ 15 V؛ جهد إدخال الحالة 0 ≤ 5 V.
• تيار الحالة 1 ≥ 4.2 mA للمدخلات المنفصلة؛ ≥ 2.6 mA للمدخلات السريعة.
• ممانعة الإدخال: 3.4 kOhm للمدخلات المنفصلة؛ 4.9 kOhm للمدخلات السريعة؛ 100 kOhm للمدخلات التناظرية.
• ترشيح قابل للتهيئة: 0 ms أو 3 ms أو 12 ms لكل قناة إدخال.
• تيار تسرب الخرج 0.1 mA؛ هبوط الجهد ≤ 1 V؛ حماية من الحمل الزائد والقصر عند 1 A.
• زمن إعادة الضبط التلقائي 1 s؛ حمل التنجستن ≤ 12 W للخرج والخرج السريع.
• التيار لكل مشترك خرج 5 A؛ طول الكابل ≤ 30 m غير محمي لمدخلات/مخرجات الإشارات الرقمية.
• كابل الإدخال السريع ≤ 10 m محمي؛ كابل الخرج السريع ≤ 3 m محمي؛ الكابل التناظري ≤ 1 m غير محمي.

الاتصالات والتوسعة

• تشمل خدمات Ethernet عميل DHCP وخادم Modbus TCP وعميل Modbus TCP ومهايئ Ethernet/IP.
• يدعم الرابط التسلسلي سرعة 1.2–115.2 kbit/s عبر 15 m لـ RS485 و3 m لـ RS232.
• يدعم منفذ USB سرعة 480 Mbit/s وبروتوكول SoMachine-Network للبرمجة.
• يدعم ناقل التوسعة ما يصل إلى 7 وحدات خرج ترانزستور أو 7 وحدات خرج مرحلات.
• مصدر طاقة ناقلة التوسعة: 0.52 A عند 5 V؛ و0.2 A عند 24 V.
• تستوعب فتحة بطاقة SD بطاقة اختيارية بسعة 2 GB؛ وتدعم البطارية BR2032 عمرًا يصل إلى 4 سنوات.

دليل التركيب

• ركّب وحدة التحكم على سكة TH35-15 أو TH35-7.5، أو ثبّتها على لوحة باستخدام الطقم.
• اجعل أسلاك مصدر الطاقة 24 V DC قصيرة واستخدم كتلة الأطراف ذات الأطراف الثلاثة لتوصيل الطاقة.
• استخدم كابلًا محميًا للمدخلات والمخرجات السريعة لحماية إشارات 100 kHz.
• مدّد كابل المدخل التناظري بشكل منفصل؛ واجعل طوله ≤ 1 m واستخدم سلكًا غير محمي.
• وصّل المدخلات والمخرجات بكتل الأطراف اللولبية القابلة للإزالة لتسهيل الصيانة السريعة.
• التزم بحدّ درجة الحرارة الأفقي البالغ 55 °C والحدّ الرأسي البالغ 35 °C لضمان الأداء الكامل.
• حافظ على درجة التلوث ≤ 2 وأبقِ الغطاء الواقي في مكانه لضمان حماية IP20.
• تحقق من حدود العزل بجهد 500 V AC بين وحدات الإدخال/الإخراج والمنطق الداخلي قبل بدء التشغيل.

محتويات العبوة

• وحدة تحكم منطقية واحدة TM221CE24T من Modicon M221.
• كتلة أطراف لولبية واحدة قابلة للإزالة للمدخلات.
• كتلة أطراف لولبية واحدة قابلة للإزالة للمخارج.
• كتلة أطراف واحدة بثلاثة أطراف لمصدر طاقة 24 V DC.
• موصل واحد بأربعة أطراف للمدخلات التناظرية.
• طقم تثبيت واحد للتركيب على صفيحة أو لوحة.
• غطاء واقٍ واحد لحماية IP20.
• طرق الشحن: FedEx وUPS وDHL.

الأسئلة الشائعة

• س: ما الذي يجعل TM221CE24T مناسبًا للعد السريع؟ ج: تصل سرعة أربعة مداخل سريعة إلى 100 kHz، بسعة عدّاد عالي السرعة HSC تبلغ 32 بت.
• س: هل تدعم وحدة التحكم هذه التحكم PID؟ ج: نعم، تشغّل ما يصل إلى 14 حلقة PID متزامنة.
• س: ما المخارج التي توفرها وحدة التحكم؟ ج: توفر 10 مخارج ترانزستور PNP بتيار 0.5 A لكل نقطة.
• س: هل يمكنني توسيع وحدات الإدخال/الإخراج لاحقًا؟ ج: نعم، تدعم ناقلة التوسعة ما يصل إلى 7 وحدات ترانزستور أو مرحلات.
• س: ما منافذ الاتصال المتاحة؟ ج: Ethernet RJ45 وUSB mini B ووصلة تسلسلية RS232/RS485.
• س: ما دقة المدخل التناظري؟ ج: 10 بت، مع قيمة LSB تبلغ 10 mV ودقة ±1 % من المدى الكامل.
• س: كيف أركّب الوحدة؟ ج: استخدم سكة TH35-15 أو TH35-7.5، أو لوحة مع طقم التثبيت.
• س: ما شركات الشحن التي تستخدمونها؟ ج: نشحن عبر FedEx وUPS وDHL.
