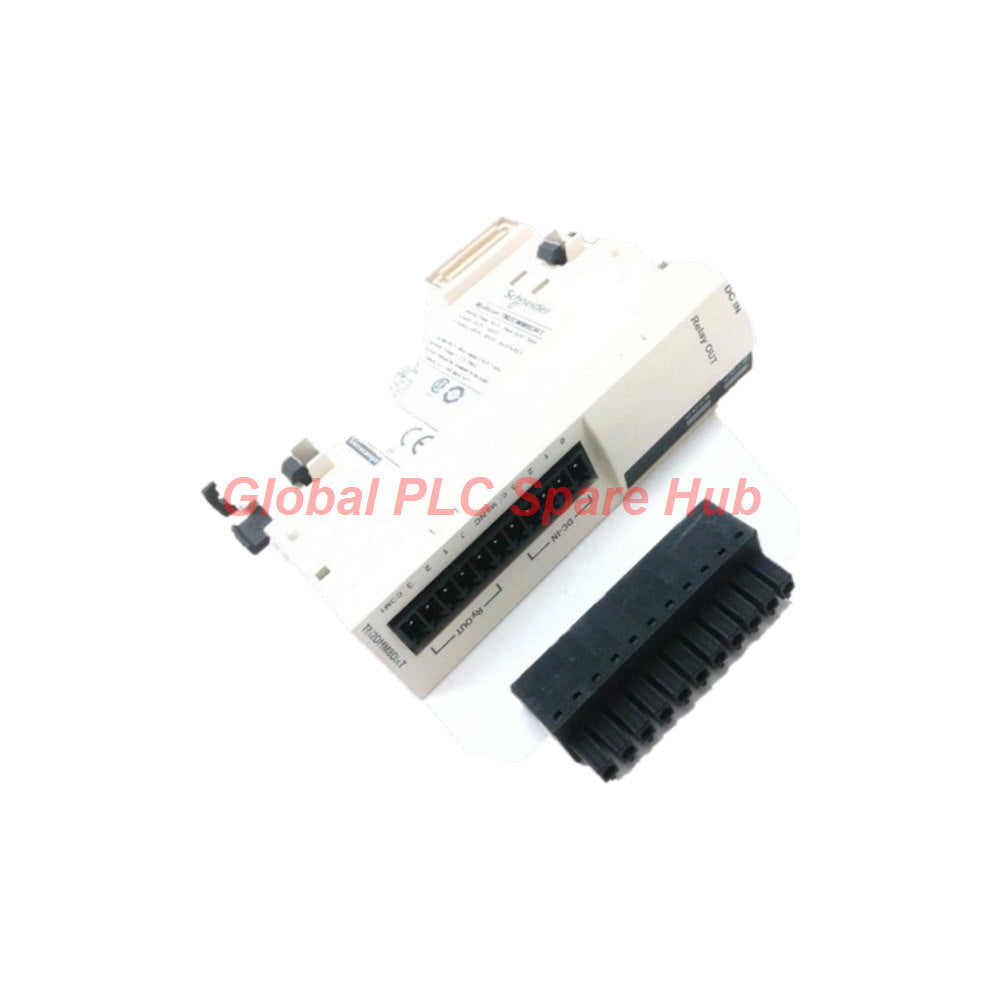

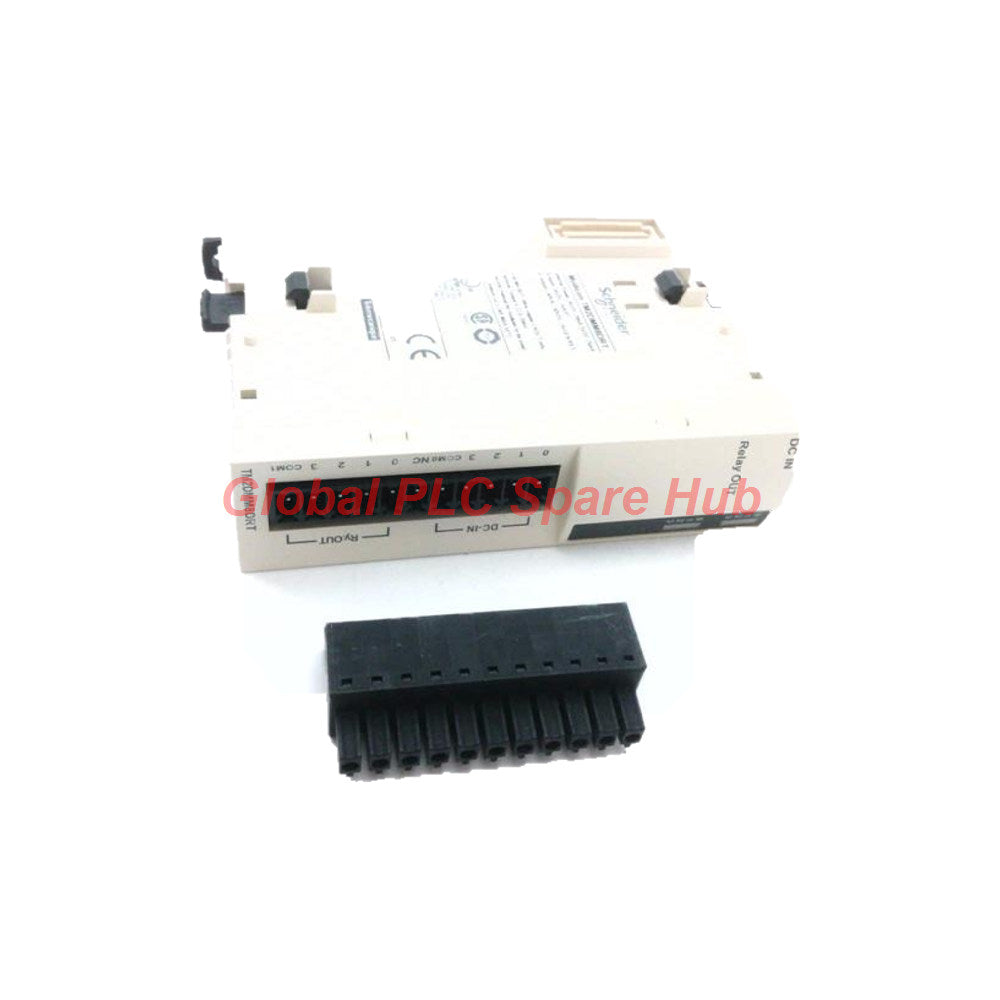

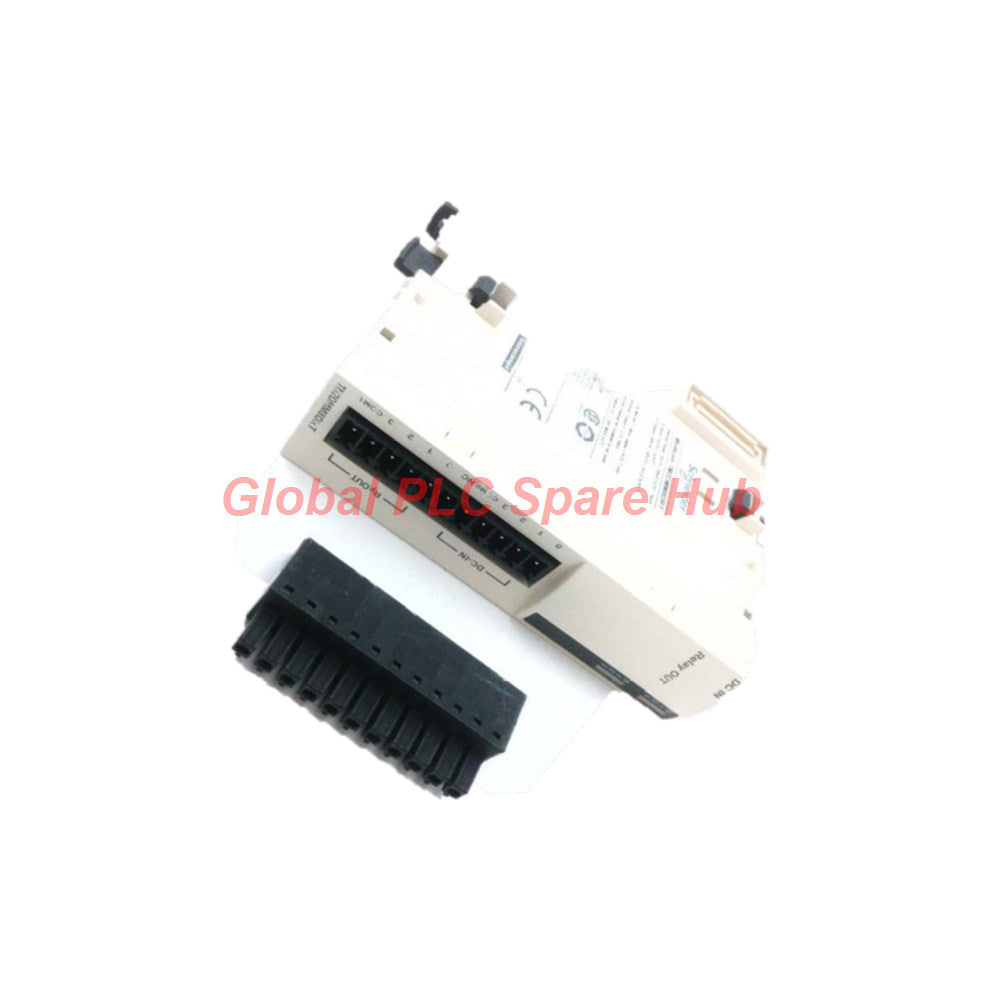

وحدة مرحلات الإدخال/الإخراج Schneider Electric TM2DMM8DRT Modicon

تُعد Schneider Electric TM2DMM8DRT وحدة مرحلات مدمجة ذات 4 مداخل / 4 مخارج لوحدات التحكم Modicon M238. وهي توصل حساسات 24V DC وتتحكم في الأحمال من خلال مخارج مرحلات موثوقة. مثالية لأتمتة الآلات الصغيرة.

المواصفات الفنية الكاملة

العلامة التجارية: Schneider Electric

الطراز: TM2DMM8DRT (وحدة مرحلات الإدخال/الإخراج الرقمية Modicon)

خط المنتجات: Modicon M238

النوع: وحدة إدخال/إخراج رقمية

المداخل الرقمية: 4 (24 V DC، سحب/مصدر)

المخارج الرقمية: 4 (مرحلات، 1 NO)

نطاق جهد الإدخال: 20.4...28.8 V DC

تيار الإدخال: 7 mA

التيار لكل قناة: 2 A

الحد الأقصى للتيار لكل مشترك: 7 A

مقاومة التلامس: 45 mOhm

زمن الاستجابة: ≤ 10 ms (المخرج في وضع التشغيل)، ≤ 5 ms (المخرج في وضع الإيقاف)

التوصيل الكهربائي: كتلة أطراف لولبية واحدة قابلة للإزالة

التركيب: سكة DIN متماثلة مقاس 35 mm

الأبعاد (الارتفاع×العرض×العمق): 90 mm x 42.9 mm x 70 mm

الوزن: 0.19 lbs (0.09 kg)

دليل التركيب

ركّب الوحدة على سكة DIN قياسية مقاس 35mm. استخدم كتلة الأطراف القابلة للإزالة لتوصيل أسلاك حساس 24V DC بالمداخل الأربعة، وأسلاك الأحمال (مثل المصابيح والمحركات الصغيرة) بمخارج المرحلات الأربعة. تأكد من أن مصدر الطاقة يقع ضمن نطاق 20.4-28.8V DC.

ملاحظات التوافق

صُممت وحدة الإدخال/الإخراج هذه لسلسلة وحدات التحكم المنطقية Schneider Electric Modicon M238. كما أنها متوافقة مع أنظمة Twido وAdvantys OTB.

التغليف والضمان

محتويات العبوة: وحدة إدخال/إخراج TM2DMM8DRT واحدة.

هذا المنتج مشمول بضمان لمدة 12 شهرًا.
