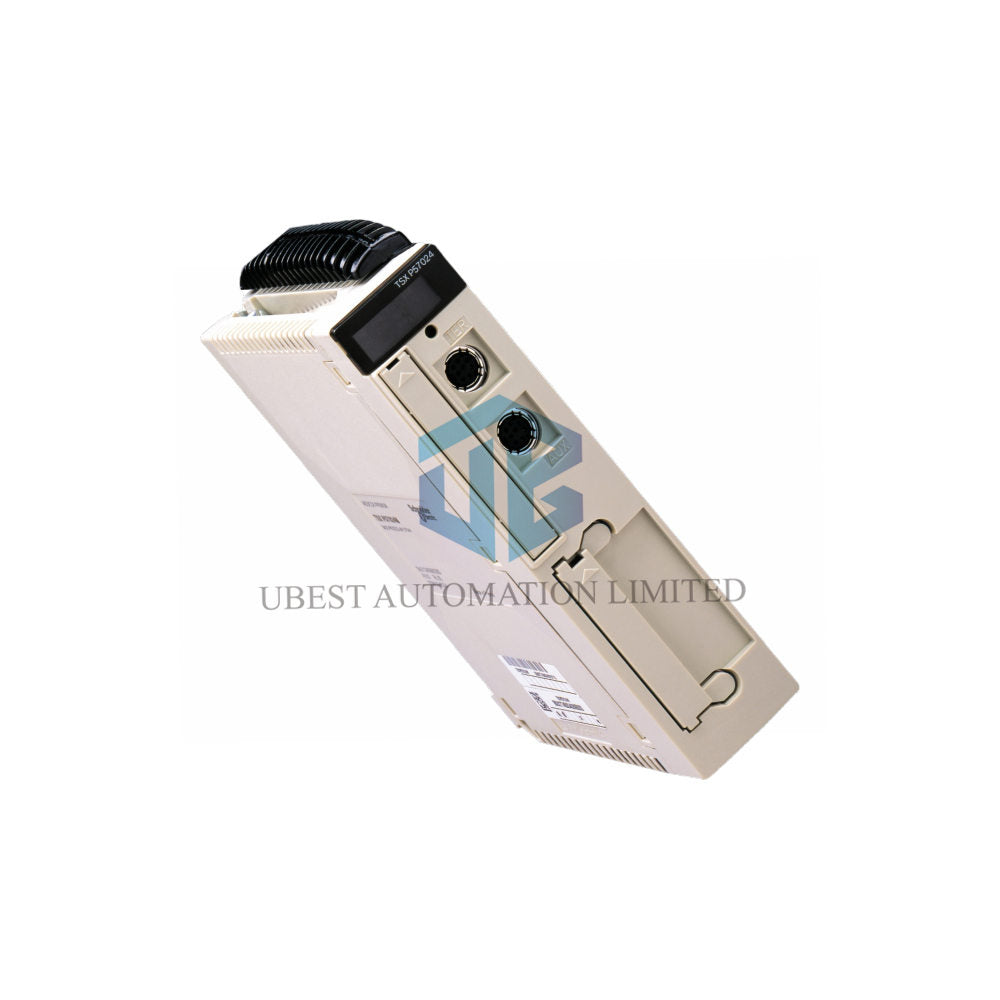

معالج Schneider Electric Modicon TSXP57104M بوحدة Unity

يُعد TSXP57104M من Schneider Electric وحدة CPU قوية لمنصات التشغيل الآلي Modicon TSX Micro وPremium. يتولى هذا المعالج بوحدة Unity مهام التحكم المعقدة بسرعة تنفيذ عالية. كما يدعم تكوينات واسعة للإدخال/الإخراج لمشروعات التشغيل الآلي واسعة النطاق. ويستخدم TSXP57104M بطاقة PCMCIA لتوسيع ذاكرة البرامج وتخزين البيانات.

مواصفات المعالج الأساسية

• العلامة التجارية: Schneider Electric
• الطراز: TSXP57104M
• خط المنتجات: Modicon Premium / TSX Micro (منصة Unity)
• منصة البرمجيات: Unity Pro
• ذاكرة RAM الداخلية (القياسية): 96 كيلوبايت للبرنامج والبيانات
• ذاكرة RAM الداخلية (مع PCMCIA): 224 كيلوبايت للبرنامج + 96 كيلوبايت للبيانات
• توسعة بطاقة PCMCIA: 256 كيلوبايت إضافية لتخزين البيانات
• سعة الإدخال/الإخراج الرقمي: 512 نقطة
• سعة الإدخال/الإخراج التناظري: 24 نقطة
• استهلاك التيار: 850 mA عند 5V DC
• الوزن الصافي للوحدة: 0.38 كجم (0.84 رطل)

سرعة المعالجة والأداء

• زمن التنفيذ (منطقي Boolean): 0.19 µs (من دون البطاقة)، 0.25 µs (مع بطاقة PCMCIA)
• زمن التنفيذ (بنقطة ثابتة): 0.25 µs (من دون البطاقة)، 0.5 µs (مع البطاقة)
• زمن التنفيذ (بنقطة عائمة): 1.75...2.6 µs (مع البطاقة/من دونها)
• معدل تنفيذ التعليمات (مختلط): 3.71 Kinst/ms (65% منطقي، 35% بنقطة ثابتة، من دون البطاقة)
• معدل تنفيذ التعليمات (مختلط): 2.1 Kinst/ms (65% منطقي، 35% بنقطة ثابتة، مع البطاقة)
• معدل تنفيذ التعليمات (100% منطقي): 4.76 Kinst/ms (من دون البطاقة)، 3.1 Kinst/ms (مع البطاقة)

بنية النظام والسعة

• هيكل التطبيق: مهمة رئيسية واحدة، مهمة سريعة واحدة، 32 مهمة أحداث
• العبء الإضافي للنظام: 1 ms (المهمة الرئيسية)، 0.3 ms (المهمة السريعة)
• الحد الأقصى لمناطق الكائنات: 4096 %Mi، 64 %MWi، 64 %KWi، 32 كيلوبايت من البيانات غير المحددة الموقع
• تكوينات الرفوف: رفان (12 فتحة لكل منهما) أو 4 رفوف (4/6/8 فتحات لكل منها)
• إجمالي سعة الفتحات: ما يصل إلى 32 فتحة لوحدات الإدخال/الإخراج والوحدات الخاصة
• القنوات الخاصة بالتطبيق: 8 قنوات
• سعة وحدات الاتصال: تدعم وحدة اتصال واحدة أو وحدتي اتصال

الاتصالات والمنافذ المدمجة

• المنافذ التسلسلية المدمجة: 2 × RS-485 غير معزولين (Mini-DIN أنثى)
• بروتوكول المنفذ التسلسلي: Uni-Telway، Modbus (تابع/رئيسي)
• سرعة الإرسال: 19.2 kbit/s
• مؤشرات LED للحالة المحلية: RUN (أخضر)، عطل الإدخال/الإخراج (أحمر)، ERR (أحمر)، نشاط TER (أصفر)

التصنيفات البيئية والفيزيائية

• درجة حرارة التشغيل: من 0°C إلى +60°C (من 32°F إلى 140°F)
• درجة حرارة التخزين: من -25°C إلى +70°C (من -13°F إلى 158°F)
• رطوبة التشغيل: من 10% إلى 95% RH (من دون تكاثف)
• رطوبة التخزين: من 5% إلى 95% RH (من دون تكاثف)
• ارتفاع التشغيل: من 0 إلى 2000 متر (من 0 إلى 6561 قدمًا)
• درجة الحماية من الدخول (IP): IP20
• درجة التلوث: 2
• المعالجة الواقية: طلاء مطابق (TC)

الشهادات والامتثال للمعايير

• معايير السلامة: UL 508، CSA C22.2 No 142، CSA C22.2 No 213 (الفئة I، القسم 2، المجموعات A-D)
• معايير EMC: IEC 61131-2
• الشهادات البحرية: ABS، BV، DNV، GL، LR، RINA، RMRS
• علامات السوق: علامة CE

دليل التركيب والتشغيل الأولي

• ركّب وحدة CPU في الفتحة المخصصة (عادةً الفتحة 0) في الرف الرئيسي.
• تأكد من قدرة مصدر طاقة الرف على توفير 850mA المطلوب عند 5V DC.
• أدخل بطاقة ذاكرة PCMCIA (عند الحاجة) قبل تشغيل الطاقة.
• صِل أجهزة البرمجة أو شاشات HMI بالمنفذين التسلسليين Mini-DIN المدمجين.
• كوّن المنافذ في برنامج Unity Pro وفق البروتوكول المطلوب (Modbus/Uni-Telway).
• خطط لتوسعة رفوف الإدخال/الإخراج ضمن حدود تكوين الرفين أو الرفوف الأربعة.
• راقب مؤشرات LED الخاصة بـ RUN والإدخال/الإخراج وERR ونشاط TER أثناء التشغيل.

معلومات التغليف والشحن

• محتويات العبوة: 1 × وحدة CPU من طراز TSXP57104M، الوثائق
• أبعاد العبوة (L x W x H): 26.0 x 18.0 x 5.5 سم (10.2 x 7.09 x 2.2 بوصة)
• الوزن الإجمالي للعبوة: 566 جم (20.0 أونصة)
• GTIN للشحن: 3595863808629
• طرق الشحن: تتوفر خدمات FedEx وUPS وDHL Express.
• سياسة الإرجاع: وحدة CPU الإلكترونية هذه غير قابلة للإرجاع.

الضمان والدعم

• مدة الضمان: 12 شهرًا من تاريخ الشراء.
• يغطي الضمان عيوب المواد والتصنيع في ظل الاستخدام العادي.
• تتطلب البرمجة برنامج Unity Pro من Schneider Electric.
• يتوفر الدعم الفني لبنية النظام واستكشاف الأعطال وإصلاحها.

الأسئلة الشائعة (FAQ)

• ما الغرض الرئيسي من بطاقة PCMCIA؟

تعمل بطاقة PCMCIA على توسيع ذاكرة البرامج بشكل كبير من 96KB إلى 224KB. كما توفر 256KB إضافية من مساحة تخزين البيانات المدعومة بالبطارية للوصفات أو السجلات أو البيانات التي يجب أن تبقى محفوظة بعد انقطاع الطاقة وعودتها.

• هل يمكنني توصيل كمبيوتر للبرمجة وشاشة HMI بالمنافذ التسلسلية معًا؟

نعم، عادةً ما يُستخدم أحد منفذي Mini-DIN (TER) للبرمجة باستخدام Unity Pro، بينما يُستخدم المنفذ الآخر (AUX) لتوصيل شاشة HMI أو نظام SCADA أو أجهزة Modbus أخرى، مما يتيح الاتصال المتزامن.

• كم عدد نقاط الإدخال/الإخراج التي يمكنني توصيلها فعليًا باستخدام وحدة CPU هذه؟

يمكنك توصيل ما يصل إلى 512 نقطة إدخال/إخراج رقمية و24 نقطة إدخال/إخراج تناظرية عبر جميع الرفوف المكوّنة. ويعتمد الحد الفعلي على مزيج الوحدات الرقمية والتناظرية التي تركّبها.

• لماذا ينخفض معدل تنفيذ التعليمات عند استخدام بطاقة PCMCIA؟

يؤدي الوصول إلى منطق البرنامج من ذاكرة بطاقة PCMCIA الخارجية إلى إضافة تأخير صغير مقارنةً بذاكرة RAM الداخلية الأسرع. ويكون هذا الفرق ضئيلًا في معظم التطبيقات، ولكن بالنسبة إلى الحلقات الحساسة للغاية للوقت، حسّن الأداء باستخدام ذاكرة أقل على البطاقة.

• ماذا يشير مؤشرا LED الأحمران (I/O وERR)؟

يومض مؤشر I/O الأحمر عند وجود عدم تطابق في التكوين أو عطل في الاتصال مع وحدة إدخال/إخراج. ويضيء مؤشر ERR الأحمر عند حدوث عطل جسيم في CPU أو النظام، مما يتطلب مراجعة الأجهزة أو البرنامج.
