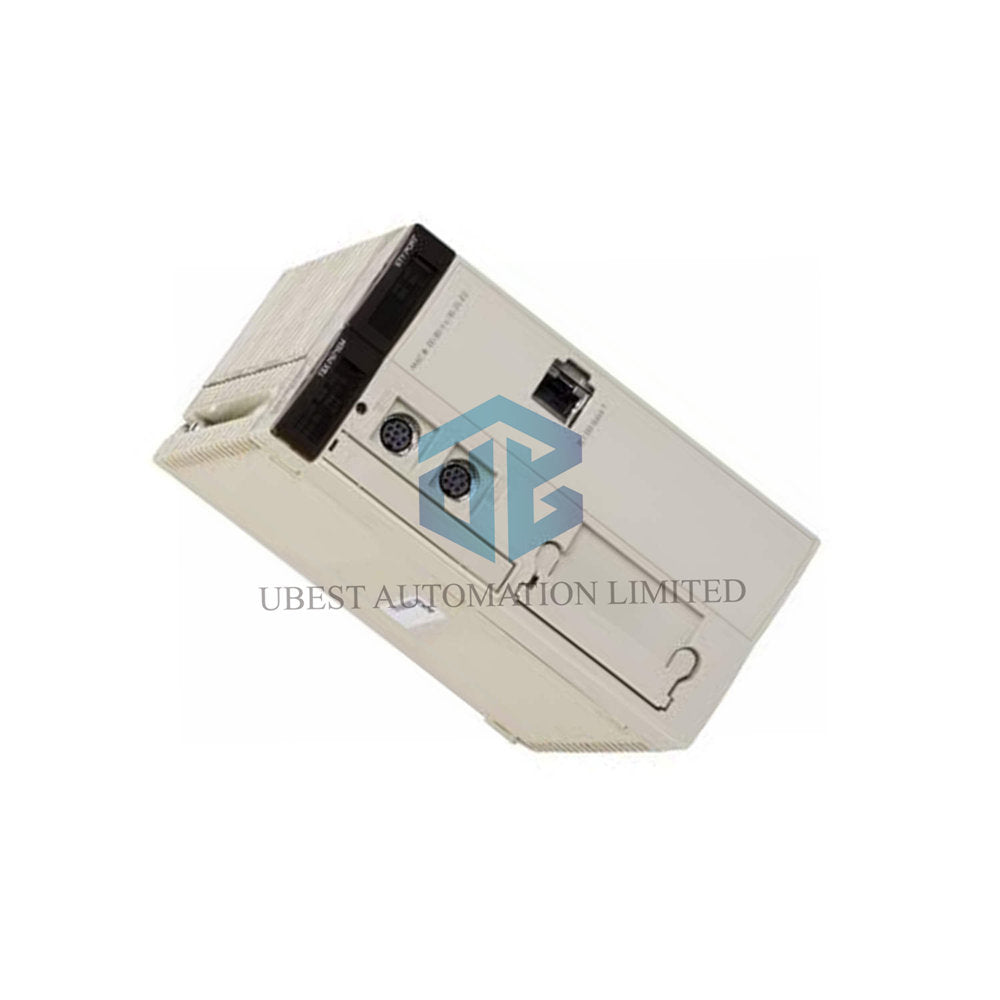

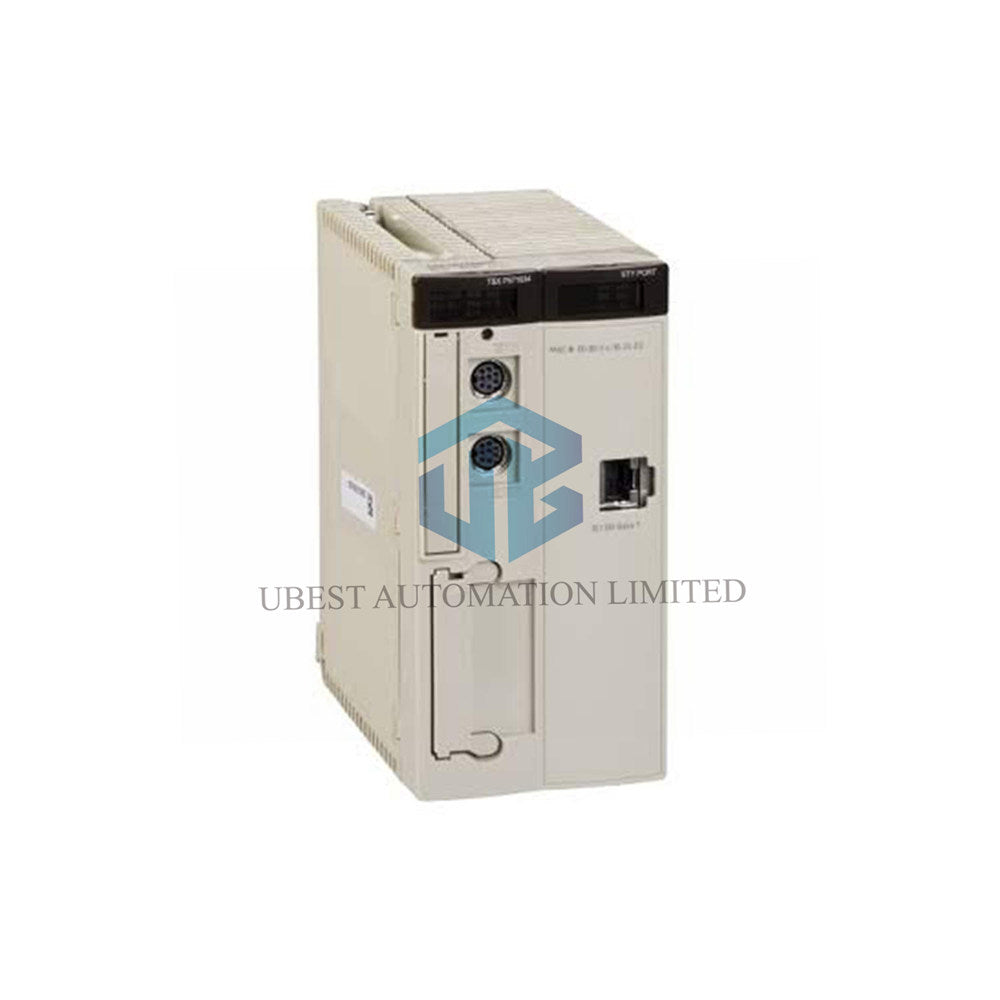

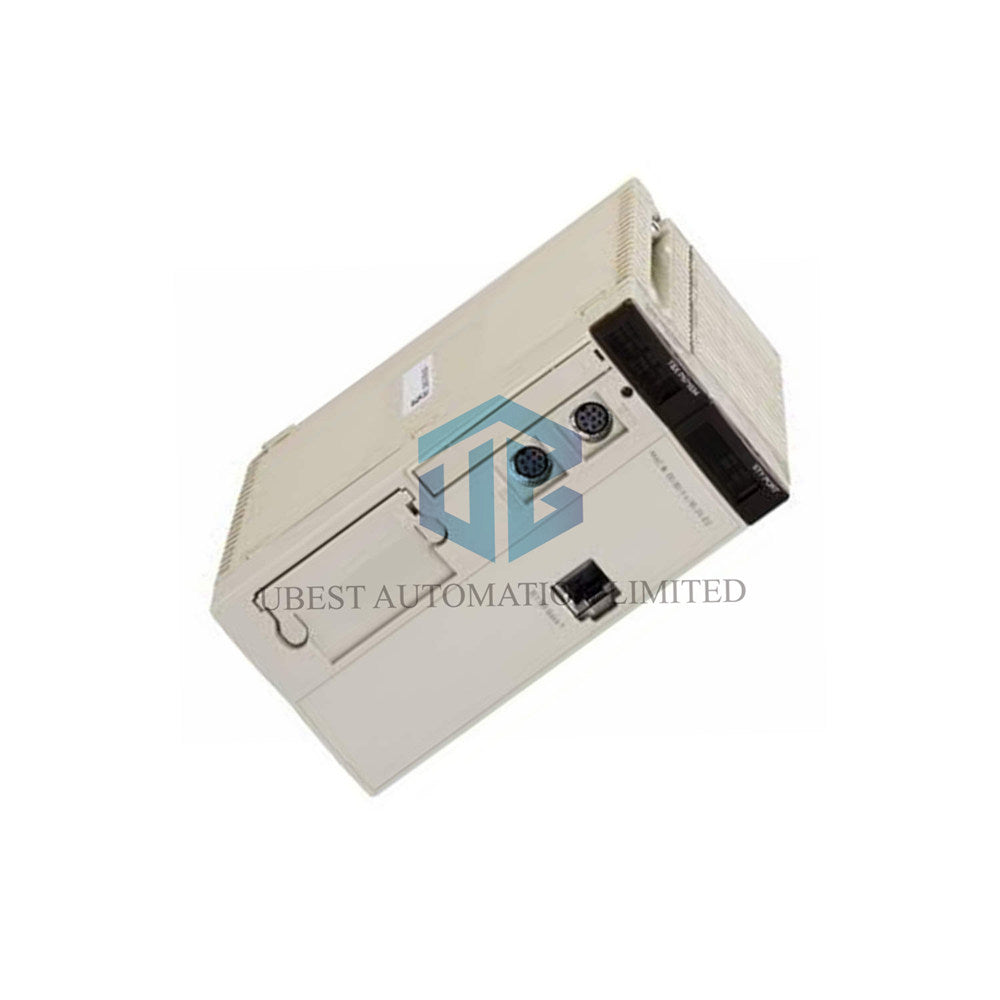

معالج Unity من Schneider Modicon Premium طراز TSXP57204M: نظرة عامة فنية

يُعد TSXP57204M معالج Unity ضمن منصة الأتمتة Schneider Modicon Premium. ويوفر تحكمًا حتميًا للتطبيقات الصناعية المتطلبة. يختار المهندسون هذه الوحدة بفضل بنية الذاكرة المتوازنة وخيارات الاتصال المرنة. يدعم المعالج ما يصل إلى 16 حاملًا و96 فتحة لتوسعة الإدخال/الإخراج الرقمية. ويتعامل مع 1024 نقطة إدخال/إخراج رقمية و80 نقطة إدخال/إخراج تناظرية. يعمل رابط تسلسلي RS485 غير معزول بسرعة 19.2 kbit/s لإتاحة الوصول إلى الطرفية. يعمل TSXP57204M مع برنامج Unity Pro، ويلائم تكوينات الحوامل ذات التنسيق المزدوج.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: TSXP57204M
• الفئة: معالج Unity، من سلسلة Modicon Premium
• البرنامج: Unity Pro
• سعة الحوامل: 16 حاملًا (بـ4/6/8 فتحات) إضافةً إلى 8 حوامل (بـ12 فتحة)
• سعة الفتحات: 96 فتحة (حوامل من 4/6/8 فتحات) و128 فتحة (حوامل من 12 فتحة)
• سعة الإدخال/الإخراج الرقمية: 1024 نقطة إدخال/إخراج
• سعة الإدخال/الإخراج التناظرية: 80 نقطة إدخال/إخراج
• قنوات خاصة بالتطبيق: 24
• قنوات التحكم بالعمليات: من 10 إلى 30 حلقة بسيطة
• وحدات الاتصال: سعة المعالج 4 (تدعم وحدة واحدة)
• ذاكرة RAM داخلية من دون PCMCIA: ‏160 kB للبرنامج والبيانات
• ذاكرة RAM داخلية مع PCMCIA: ‏160 kB للبيانات و768 kB للبرنامج
• بطاقة PCMCIA: سعة تخزين بيانات إضافية تبلغ 16384 kB
• حدود مساحة الكائنات: ‏64 كلمة ثابتة %KWi، و64 كلمة داخلية %MWi، وكتل DFB/EFB بسعة 64 kB، وبيانات أولية/مشتقة بسعة 64 kB، و8132 بت داخلي %Mi
• هيكل التطبيق: مهمة رئيسية واحدة، ومهمة سريعة واحدة، و64 مهمة أحداث
• التنفيذ المنطقي (من دون PCMCIA): ‏0.19 µs لكل تعليمة
• التنفيذ المنطقي (مع PCMCIA): ‏0.21 µs لكل تعليمة
• تنفيذ الكلمات/الفاصلة الثابتة (دون PCMCIA): 0.25 µs لكل تعليمة
• تنفيذ الكلمات/الفاصلة الثابتة (مع PCMCIA): 0.42 µs لكل تعليمة
• تنفيذ الفاصلة العائمة: من 1.75 إلى 2.6 µs لكل تعليمة
• معدل تنفيذ التعليمات (100% منطقية، دون PCMCIA): 4.76 Kinst/ms
• معدل تنفيذ التعليمات (65% منطقية + 35% حساب ثابت، دون PCMCIA): 3.71 Kinst/ms
• معدل تنفيذ التعليمات (100% منطقية، مع PCMCIA): 3.7 Kinst/ms
• معدل تنفيذ التعليمات (65% منطقية + 35% حساب ثابت، مع PCMCIA): 2.53 Kinst/ms
• الحمل الزائد للنظام: 0.3 ms للمهمة السريعة، 1 ms للمهمة الرئيسية
• التوصيل المدمج: وصلة تسلسلية غير معزولة (موصلا RS485 mini DIN أنثيان) بسرعة 19.2 kbit/s
• الإشارات المحلية: RUN (LED أخضر)، عطل I/O (LED أحمر)، ERR (LED أحمر)، نشاط TER (LED أصفر)
• استهلاك التيار: 850 mA عند 5 V DC
• تنسيق الوحدة: مزدوج
• وزن المنتج: 0.52 kg (1.15 lb)
• درجة حرارة التشغيل: 0…60 °C (32…140 °F)
• درجة حرارة التخزين: -25…70 °C (-13…158 °F)
• الرطوبة النسبية: 10…95% دون تكاثف (أثناء التشغيل)، 5…95% دون تكاثف (أثناء التخزين)
• ارتفاع التشغيل: 0…2000 m (0…6561.68 ft)
• المعالجة الوقائية: TC
• درجة الحماية IP: IP20
• درجة التلوث: 2
• المعايير: 89/336/EEC، 92/31/EEC، 73/23/EEC، 93/68/EEC، IEC 61131-2، UL 508، CSA C22.2 No 142، CSA C22.2 No 213 Class I Division 2 Groups A-D
• شهادات المنتج: LR، DNV، RMRS، ABS، GL، RINA، BV
• العلامة: CE

دليل التركيب

• ركّب TSXP57204M في رف Modicon Premium مع تباعد فتحات بتنسيق مزدوج.
• تحقق من أن تكوين الرف يدعم 16 رفًا بفتحات 4/6/8 أو 8 رفوف بفتحات 12.
• وصّل وصلة RS485 التسلسلية غير المعزولة بمنفذ TER أو AUX باستخدام موصل mini DIN أنثى.
• تأكد من أن مزود الطاقة 5 V DC يوفّر للمعالج تيارًا لا يقل عن 850 mA.
• أدخل بطاقة PCMCIA قبل تشغيل الجهاز لتمكين ذاكرة برنامج بسعة 768 kB ومساحة تخزين بيانات بسعة 16384 kB.
• تحقق من أن مؤشر RUN يضيء باللون الأخضر، وأن مؤشري I/O وERR يظلان مطفأين بعد بدء التشغيل.
• حافظ على درجة حرارة محيطة بين 0 °C و60 °C، ورطوبة نسبية أقل من 95% دون تكاثف.
• حافظ على ارتفاع التركيب دون 2000 m، والتزم بظروف درجة التلوث 2 وفق IP20.
• استخدم برنامج Unity Pro لتهيئة المهمة الرئيسية والمهمة السريعة وما يصل إلى 64 مهمة أحداث.
• تحقق من أن جميع وحدات الاتصال تتوافق مع حد سعة المعالج البالغ 4 وحدات.

محتويات العبوة

• 1 × وحدة معالج Unity TSXP57204M
• 1 × موصل وصلة تسلسلية RS485 غير معزولة (2 mini DIN أنثى)
• 1 × مجموعة وثائق المنتج
• 1 × عبوة واقية

الشحن والتوصيل

• نشحن عبر FedEx وUPS وDHL للتوصيل حول العالم.
• تُشحن الطلبات خلال 1–2 يوم عمل بعد تأكيد الدفع.
• تصل أرقام التتبع عبر البريد الإلكتروني بعد استلام شركة الشحن للطرد.
• تتوفر خيارات الشحن السريع عند إتمام الشراء للمشروعات العاجلة.

الأسئلة الشائعة

• س: هل يعمل TSXP57204M دون بطاقة PCMCIA؟
  ج: نعم. يوفر المعالج 160 kB للبرنامج والبيانات مجتمعةً دون بطاقة PCMCIA.
• س: ما البرنامج المستخدم لتهيئة هذا المعالج؟
  ج: يتولى برنامج Unity Pro جميع عمليات التهيئة والبرمجة والتشخيص الخاصة بـ TSXP57204M.
• س: كم عدد نقاط الإدخال/الإخراج المنفصلة التي يدعمها المعالج؟
  ج: يتعامل المعالج مع ما يصل إلى 1024 نقطة إدخال/إخراج منفصلة عبر تكوين الرف الخاص به.
• س: ما زمن تنفيذ تعليمات Boolean؟
  ج: تُنفَّذ تعليمات Boolean خلال 0.19 µs دون بطاقة PCMCIA، وخلال 0.21 µs عند تركيبها.
• س: ما شركات الشحن التي توصل هذه الوحدة؟
  ج: تتولى FedEx وUPS وDHL توصيل جميع الطلبات.
