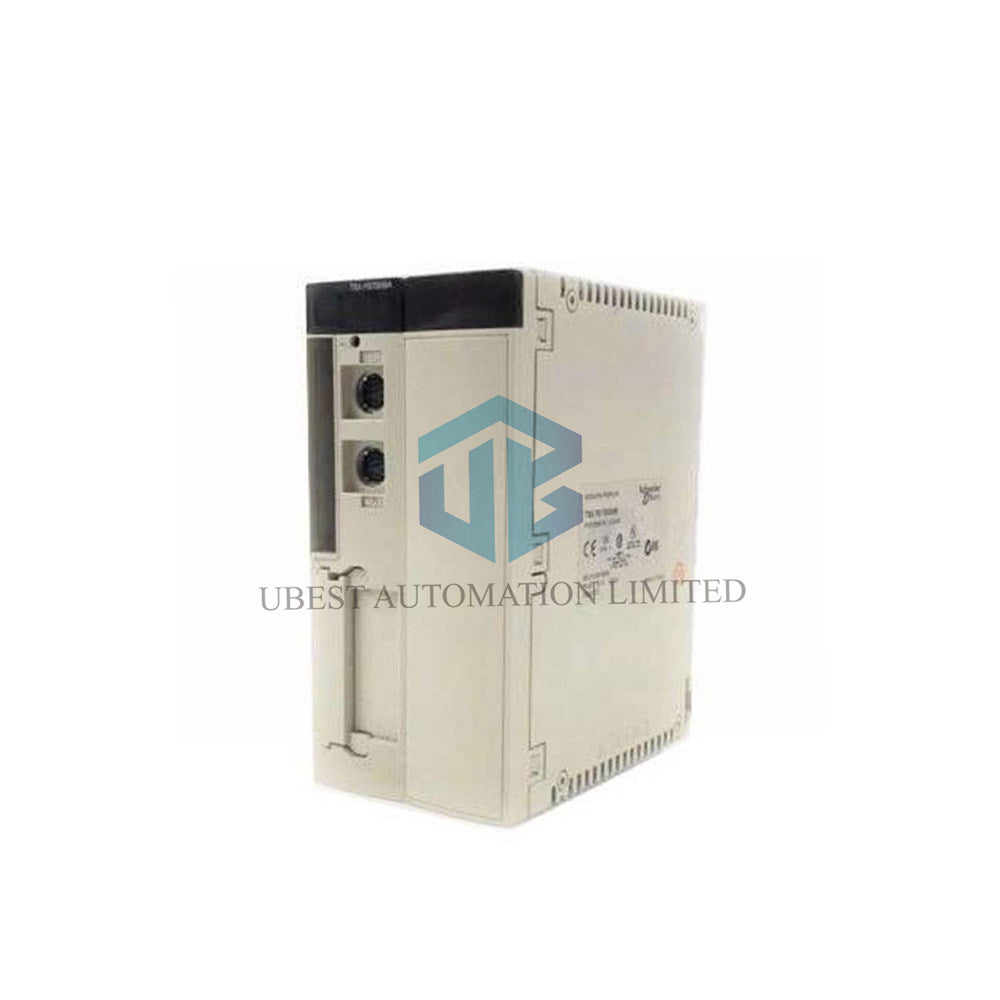

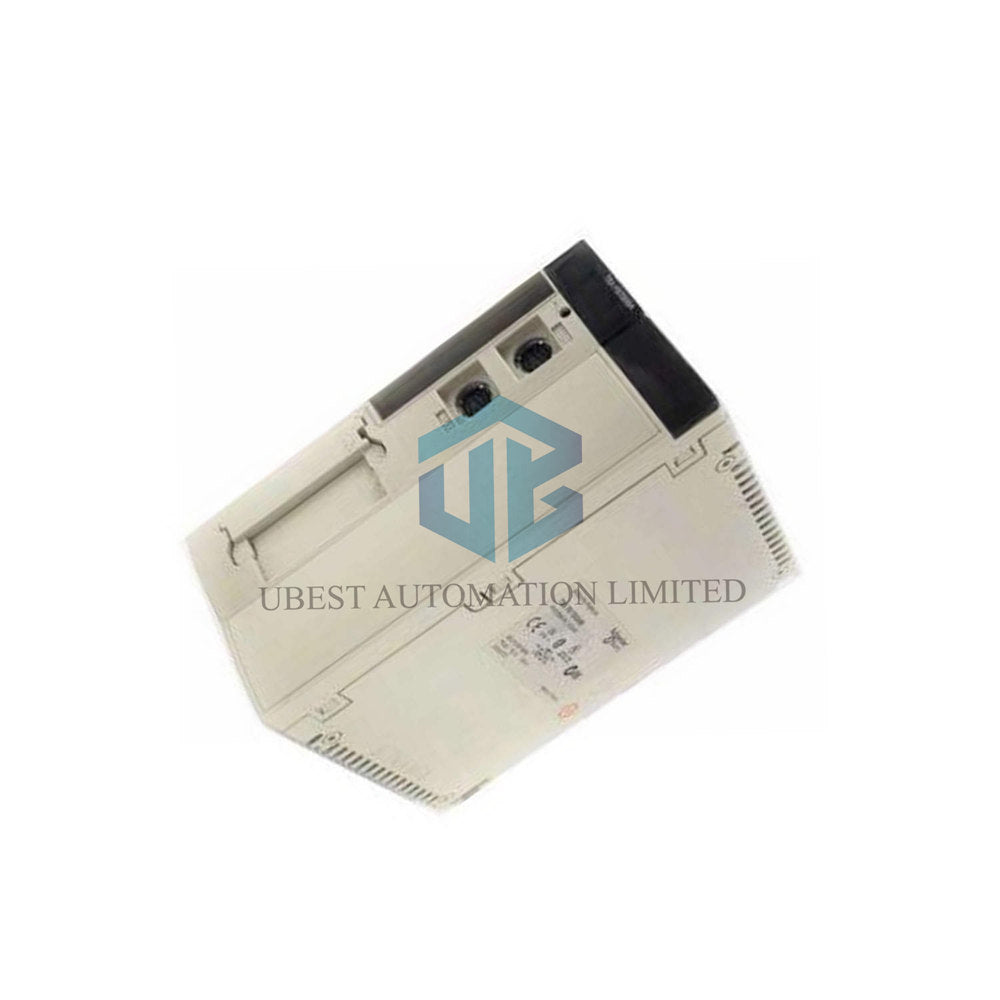

معالج PL7 مزدوج التنسيق TSXP57253M لمنصة الأتمتة Modicon Premium

TSXP57253M معالج PL7 مزدوج التنسيق مصمم لمنصة الأتمتة Modicon Premium. تصنع Schneider Electric وحدة التحكم هذه لمهام التحكم الصعبة، الرقمية والتناظرية. وهي تعمل ببرمجيات PL7 Junior/Pro وتوفر تنفيذًا سريعًا للمنطق البولياني بسرعة 0.19 µs لكل تعليمة. يختار المهندسون وحدة TSXP57253M هذه عندما يحتاجون إلى كثافة عالية للفتحات وتحكم موثوق بالعمليات ضمن نظام رفوف واحد.

الملخص

• TSXP57253M مخصص لرفوف Modicon Premium التي تضم 16 موضعًا للرفوف وما يصل إلى 96 فتحة.
• يتعامل مع 1024 نقطة إدخال/إخراج رقمية و80 نقطة إدخال/إخراج تناظرية لكل معالج.
• يصل معدل التنفيذ إلى 4.76 Kinst/ms للمنطق البولياني البحت من دون بطاقة PCMCIA.
• تدعم وصلتا التوصيل التسلسلية وFipio ما يصل إلى 127 جهازًا على الناقل الميداني.
• يسحب هذا الموديول تيارًا قدره 820 mA عند 5 V DC، ويزن 0.56 kg.

المواصفات الفنية

• العلامة التجارية: Schneider Electric
• الطراز: TSXP57253M
• مجموعة المنتجات: منصة الأتمتة Modicon Premium
• نوع المكوّن: معالج PL7 مزدوج التنسيق
• البرمجيات: PL7 Junior/Pro
• سعة الرفوف: 16 رفًا (بـ4/6/8 فتحات) بالإضافة إلى 8 رفوف (بـ12 فتحة)
• عدد الفتحات: 96 أو 128 أو 64 فتحة حسب مزيج الرفوف
• سعة الإدخال/الإخراج الرقمي: 1024 نقطة إدخال/إخراج
• سعة الإدخال/الإخراج التناظري: 80 نقطة إدخال/إخراج
• قنوات مخصصة للتطبيق: 24
• قنوات التحكم بالعمليات: من 10 إلى 30 حلقة بسيطة
• الروابط المدمجة: وصلة تسلسلية غير معزولة (موصلا mini DIN أنثويان، بسرعة 19.2 kbit/s) ومدير Fipio (127 جهازًا، وموصل SUB-D 9)
• سعة الاتصالات: وحدة ناقل ميداني واحدة، ووحدة شبكة واحدة، و4 وحدات ناقل AS-Interface، ووحدة CANopen واحدة
• ذاكرة RAM داخلية دون PCMCIA: 64 Kwords برامج وبيانات
• ذاكرة RAM داخلية مع PCMCIA: 64 Kwords بيانات
• بطاقة برامج PCMCIA: 160 Kwords
• بطاقة تخزين بيانات PCMCIA: 2688 Kwords بيانات إضافية
• حدود منطقة الكائنات: 30.5 %MWi كلمة داخلية، و32 %KWi كلمة ثابتة، و8132 %Mi بت داخلي
• بنية التطبيق: مهمة رئيسية واحدة، و64 مهمة أحداث، ومهمة سريعة واحدة
• التنفيذ البولياني: 0.19 µs من دون PCMCIA، و0.21 µs مع PCMCIA
• تنفيذ الكلمات/الأعداد ذات الفاصلة الثابتة: 0.25 µs من دون PCMCIA، و0.42 µs مع PCMCIA
• تنفيذ الأعداد العشرية العائمة: 2.6 µs مع PCMCIA أو من دونها
• معدل المعالجة: من 2.5 إلى 4.76 Kinst/ms حسب مزيج التعليمات واستخدام البطاقة
• العبء الزائد للنظام: 0.35 ms للمهمة السريعة، 1.2 ms للمهمة الرئيسية
• الإشارات المحلية: RUN (أخضر)، FIP (أحمر)، I/O (أحمر)، ERR (أحمر)، TER (أصفر)
• استهلاك التيار: 820 mA عند 5 V DC
• تنسيق الوحدة: مزدوج
• وزن المنتج: 0.56 kg
• درجة حرارة التشغيل: 0…60 °C
• درجة حرارة التخزين: -25…70 °C
• الرطوبة النسبية: 10…95 % دون تكاثف (أثناء التشغيل)، 5…95 % دون تكاثف (أثناء التخزين)
• ارتفاع التشغيل: 0…2000 m
• المعالجة الوقائية: TC
• درجة الحماية IP: IP20
• درجة التلوث: 2
• المعايير: IEC 61131-2، UL 508، CSA C22.2 No 142، CSA C22.2 No 213 Class I Division 2 Groups A/B/C/D، 73/23/EEC، 89/336/EEC، 92/31/EEC، 93/68/EEC
• الشهادات: GL، RINA، DNV، LR، ABS، BV، RMRS

أداء التنفيذ وبنية الذاكرة

• ينفّذ المنطق البولياني بسرعة 4.76 Kinst/ms من دون بطاقة PCMCIA و3.7 Kinst/ms مع وجودها.
• تصل أحمال العمل المختلطة (65 % منطق بولياني و35 % حسابات ثابتة) إلى 3.57 Kinst/ms من دون بطاقة.
• يفصل المعالج ذاكرة البرنامج عن ذاكرة البيانات عند إدخال بطاقة PCMCIA.
• توسّع بطاقة برنامج بسعة 160 Kword وبطاقة بيانات بسعة 2688 Kword مساحة التخزين إلى ما يتجاوز ذاكرة RAM الداخلية بكثير.
• تتيح 64 مهمة أحداث ومهمة سريعة واحدة للمهندسين عزل الإجراءات الحساسة للوقت عن المهمة الرئيسية.

بنية الاتصالات والإدخال/الإخراج

• يتحكم مدير Fipio في ما يصل إلى 127 جهازًا عبر موصل SUB-D 9.
• يعمل رابط تسلسلي غير معزول مزود بموصلي mini DIN أنثويين بسرعة 19.2 كيلوبت/ثانية.
• يقبل المعالج وحدة ناقل ميداني واحدة، ووحدة شبكة واحدة، وأربع وحدات AS-Interface، ووحدة CANopen واحدة.
• لا يمكنك استخدام وحدة ناقل ميداني عند استخدام التطبيق لبروتوكول CANopen.
• تغطي 24 قناة مخصصة للتطبيق و10 إلى 30 حلقة بسيطة احتياجات التحكم في العمليات.

دليل التركيب

• ثبّت الوحدة ذات التنسيق المزدوج في حامل Modicon Premium، وتأكد من أن خط 5 V DC يوفّر 820 mA.
• حافظ على درجة حرارة الهواء المحيط بين 0 °C و60 °C، وعلى تدفق الهواء بحرية حول الحامل.
• وصّل قابس Fipio SUB-D 9 وأحكم ربطه قبل تشغيل الناقل.
• مرّر كابل التوصيل التسلسلي بعيدًا عن أسلاك الجهد العالي لتقليل الضوضاء المستحثة.
• أدخل بطاقة PCMCIA قبل بدء التشغيل حتى يكتشف المعالج ذاكرة البرنامج والبيانات على نحو صحيح.
• تحقق من مصابيح RUN وFIP وI/O وERR وTER بعد تشغيل الطاقة للتأكد من سلامة التشغيل.
• التزم بحدود الحماية IP20 ودرجة التلوث 2 داخل الحاوية.
• تحقق من التأريض وربط الخزانة قبل تشغيل النظام.

المناعة البيئية وحدود التشغيل

• تقاوم المعالجة الوقائية TC الرطوبة والأجواء الملوثة في المنشآت الصناعية.
• يتراوح نطاق التشغيل من 0 °C إلى 60 °C، ونطاق التخزين من -25 °C إلى 70 °C.
• تصل مقاومة الرطوبة إلى 95 % دون تكاثف أثناء التشغيل.
• معتمد للمواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD.
• تلائم الشهادات البحرية من GL وRINA وDNV وLR وABS وBV وRMRS اللوحات البحرية ولوحات السفن.

قائمة المحتويات

• 1 × معالج PL7 بتنسيق مزدوج TSXP57253M
• 1 × تغليف واقٍ (الطول 26.0 cm، العرض 18.0 cm، الارتفاع 9.5 cm)
• 1 × وزن العبوة 662.0 g

الشحن

• نشحن الطلبات عبر FedEx وUPS وDHL.
• تُشحن كل وحدة في عبوتها الأصلية، مع تثبيت الوحدة لحمايتها من الصدمات.

الأسئلة الشائعة

• ما البرنامج الذي تتطلبه TSXP57253M؟ يعمل المعالج ببرنامج PL7 Junior/Pro على منصة Modicon Premium.
• ما مقدار التيار الذي تستهلكه الوحدة؟ تستهلك 820 mA عند 5 V DC من مزود الطاقة في الحامل.
• هل يمكنني استخدام CANopen ووحدة ناقل ميداني معًا؟ لا، تظل فتحة ناقل المجال فارغة عند استخدام التطبيق لـ CANopen.
• ما الحد الأقصى لسعة الإدخال/الإخراج الرقمي؟ يتعامل المعالج مع 1024 نقطة إدخال/إخراج رقمية.
• هل تدعم الوحدة العمليات الحسابية بالفاصلة العائمة؟ نعم، يستغرق تنفيذ الفاصلة العائمة 2.6 µs لكل تعليمة، سواء وُجدت بطاقة PCMCIA أم لا.
