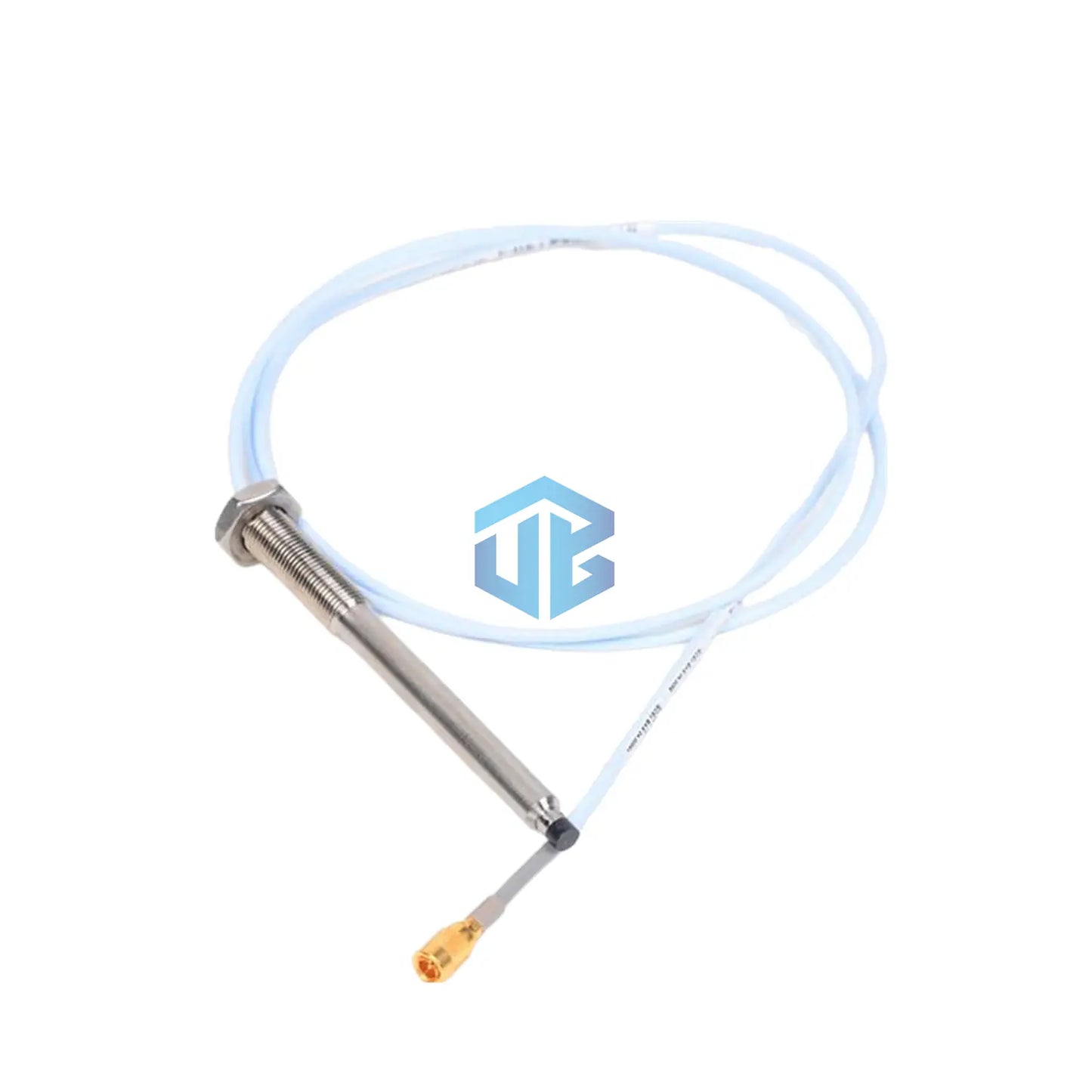

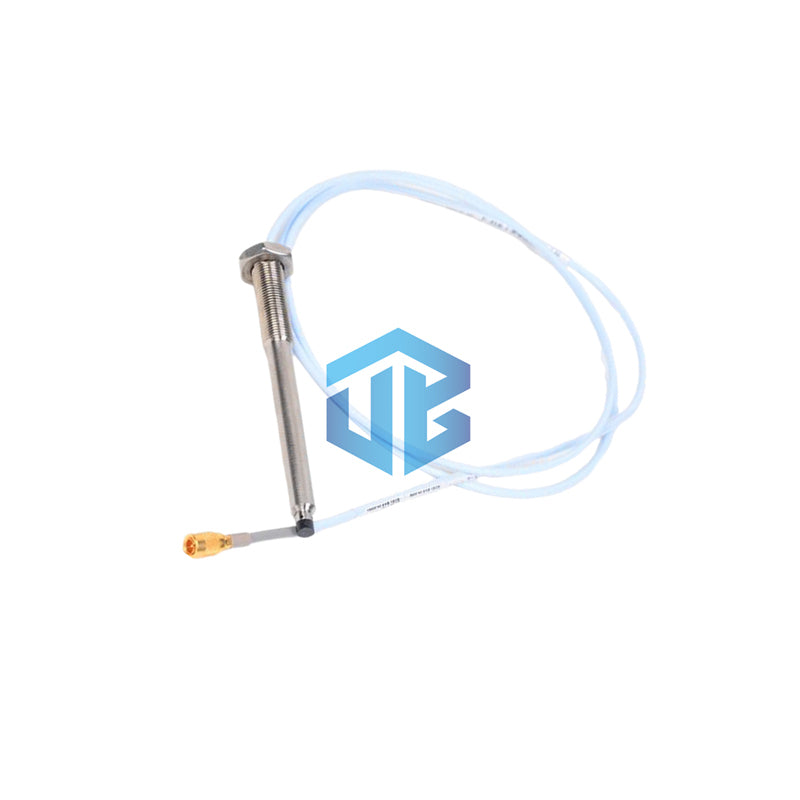

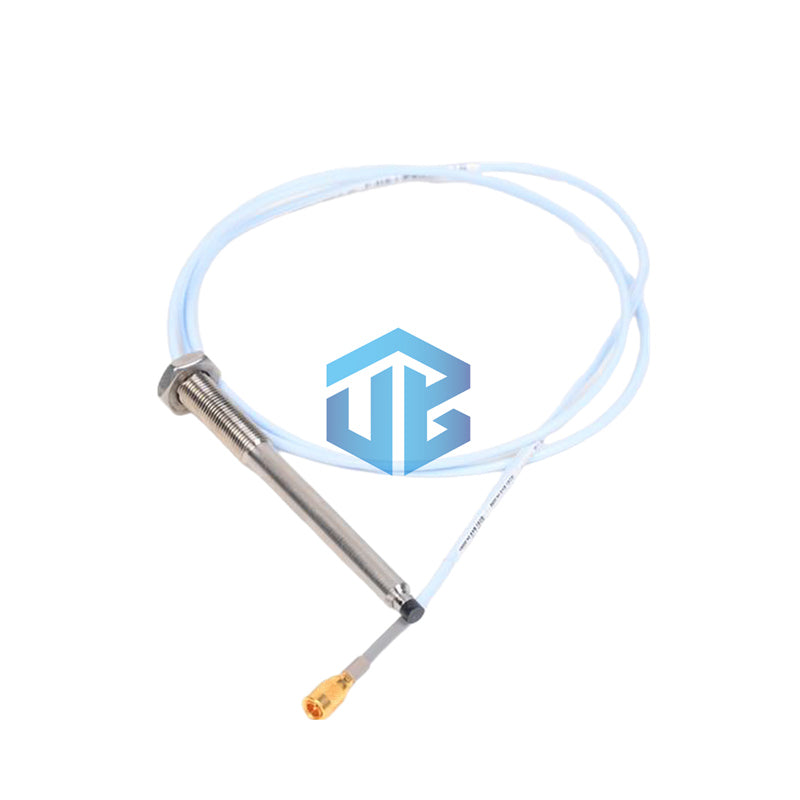

Bently Nevada 3300 NSv Yaxınlıq Sensoru: Qlobal Tətbiqlər üçün Ölkəyə Xas Sertifikatlaşdırma

Tam Hissə Nömrəsi Konfiqurasiyası

• Marka və Seriya: Bently Nevada 3300 NSv
• Tam Məhsul Nömrəsi: 330905-02-10-05-02-CN
  • Əsas Model: 330905 (NSv Sensoru, M10x1 Diş, Qoruyucu Olmadan)
  • Dişsiz Uzunluq: 02 (20 mm)
  • Ümumi Qutu Uzunluğu: 10 (100 mm)
  • Ümumi Kabel Uzunluğu: 05 (0.5 metr / 20 düym)
  • Qoşqu Növü: 02 (Miniatür Koaksial ClickLoc)
  • Agentlik Təsdiqi: CN (Ölkəyə Xas Sertifikatlaşdırma)

Əsas Texniki Xüsusiyyətlər

• Xətti Ölçmə Aralığı: Tam 1.5 mm (60 mil) xətti iş pəncərəsi təmin edir.
• Tövsiyə Edilən Aralıq Tənzimləməsi: Optimal dəqiqlik üçün sensor aralığını 1.0 mm (40 mil) olaraq təyin edin.
• İnkremental Ölçü Faktorı: ±12.5% dəyişmə dözümlülüyü ilə 7.87 V/mm (200 mV/mil) verir.
• Xəttilik Performansı: Ən uyğun düz xəttdən ±0.06 mm (±2.3 mil) az sapma saxlayır.
• Tezlik Cavabı: 305 m sahə naqili ilə -3 dB azalma ilə 0-dan 10 kHz-ə qədər dəstəkləyir.
• Sensor DC Müqaviməti: 0.5 metrlik kabel konfiqurasiyası üçün 4.0 Ω ± 0.5 ölçür.
• Məqsəd Ölçüsü Tələbi: Minimum 8.9 mm diametr; sabit ölçü faktoru üçün tövsiyə olunan 13 mm.

Mexaniki Quraşdırma Parametrləri

• Quraşdırma Dişi: Beynəlxalq standartlaşdırma üçün dəqiq metrik M10x1 diş.
• Dişin Dərinliyi Limitləri: Quraşdırma dəliyinə maksimum 15 mm dərinlikdə daxil olma.
• Sensor Qutusu Bərkidilməsi: Yalnız barmaq sıxlığı tətbiq edin; maksimum 0.56 N•m (5 in•lb).
• Qoşqu Bərkidilməsi: ClickLoc qoşqu etibarlılığı üçün tövsiyə olunan 11.3 N•m (100 in•lb).
• Minimum Əyilmə Radiusu: Kabelin bütövlüyünü qorumaq üçün 25.4 mm (1.0 düym) radius saxlayın.
• Dişsiz Uc Uzunluğu: 20 mm uzantı, quraşdırmada rahatlıq üçün dərinlikdə yerləşdirməyə imkan verir.

Ətraf Mühit və Sertifikatlaşdırma Reytinqi

• İşləmə Temperaturu: -52°C-dən +177°C-ə (-62°F-dən +351°F-ə) qədər etibarlı işləyir.
• Saxlama Temperaturu: Eyni geniş diapazon, çevik anbar idarəçiliyi üçün.
• Qapama Təzyiqi: Viton O-halqa dizaynı ucdakı və qutu arasındakı fərqli təzyiqi möhürləyir.
• Agentlik Təsdiqi: Bu -CN sonluğu ölkəyə xas sertifikatları əhatə edir.
• Temperatur Təsnifatları: Qlobal təhlükəli yerlər üçün T1-dən T5-ə qədər dəstəkləyir.

Sahə Naqili və Uzatma Kabeli Xüsusiyyətləri

• Tel Qalınlığı Uyğunluğu: 0.2-dən 1.5 mm² (16-dan 24 AWG) sahə naqili qoşulmalarını qəbul edir.
• Tövsiyə Edilən Kabel: Optimal səs-küyə qarşı qorunma üçün üçlü qorunan üçlü kabel istifadə edin.
• Maksimum Məsafə: Sensor ilə nəzarət sistemi arasında 305 metrə (1000 fut) qədər məsafə quraşdırıla bilər.
• Uzatma Kabeli Müqaviməti: Mərkəzi keçirici 0.220 Ω/m; qoruyucu 0.066 Ω/m.
• Kabel Kapasitansı: Siqnal bütövlüyü üçün tipik 69.9 pF/m (21.3 pF/ft).

Tez-tez Verilən Suallar

• Bu NSv sensorundakı -CN sonluğu nəyi göstərir?
  330905-02-10-05-02-CN regional uyğunluq üçün ölkəyə xas agentlik təsdiqlərini əhatə edir.
• Dişsiz uc uzunluğu nə qədərdir?
  Bu konfiqurasiya xüsusi quraşdırma tələbləri üçün 20 mm dişsiz uca malikdir.
• Bu sensor mövcud 3300 RAM sistemləri ilə işləyirmi?
  Bəli, NSv sensoru bütün 3300 RAM komponentləri ilə mexaniki və elektrik baxımından əvəz edilə bilər.
• Bu konfiqurasiya hansı diş ölçüsündən istifadə edir?
  Metrik M10x1 dişdən istifadə edir və maksimum daxil olma dərinliyi 15 mm-dir.
