1756-A4 ControlLogix Şassinin Texniki Spesifikasiyaları

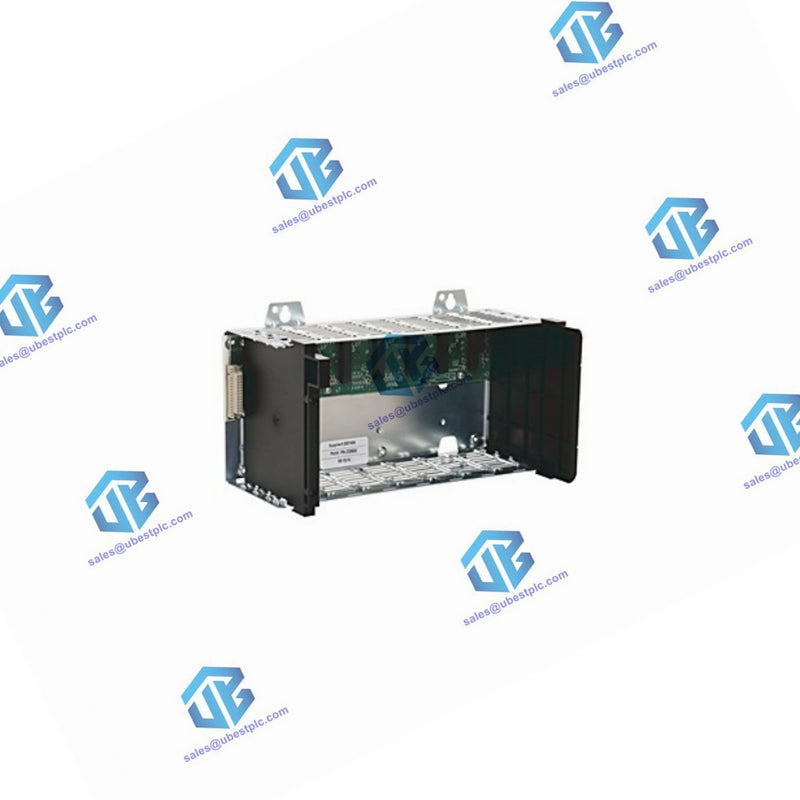

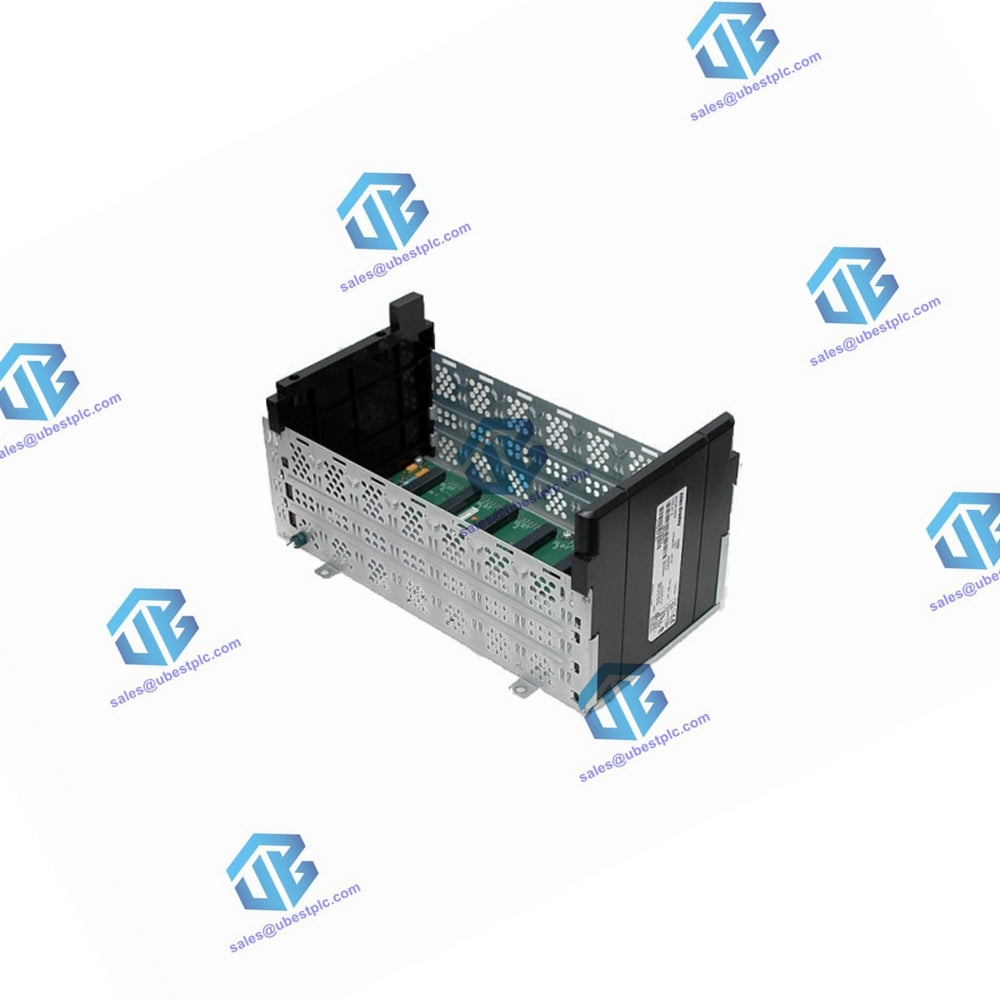

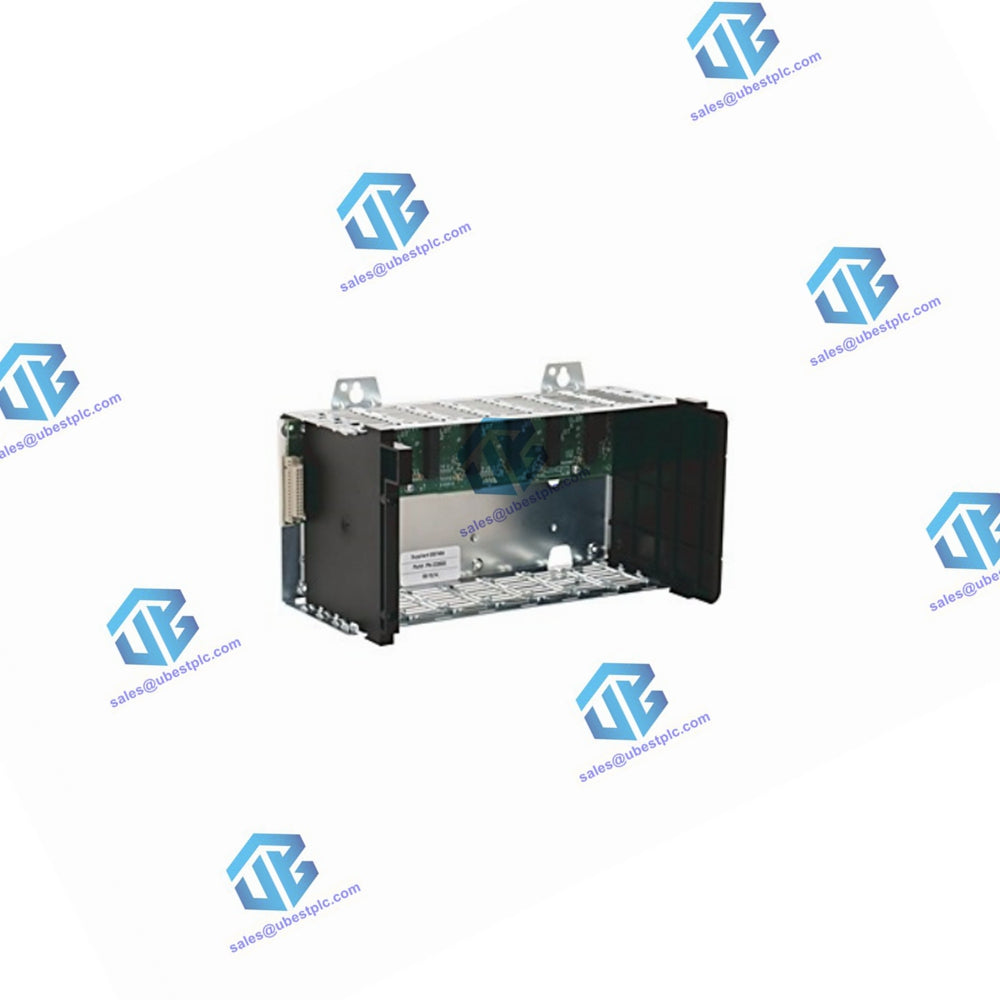

Ümumi Təsvir 1756-A4 ControlLogix şassi arxa lövhəsi modullar arasında yüksək sürətli rabitə yolu təmin edir və şassidəki hər bir modul üçün güc paylayır. O, 4 yuva dəstəkləyir və üfüqi quraşdırma üçün nəzərdə tutulub.

Arxa lövhə Cari Reytinqi

• 1.2V DC: 1.5 A (şassi) / –
• 3.3V DC: 4 A (şassi) / 4 A (yuva)
• 5.1V DC: 15 A (şassi) / 6 A (yuva)
• 24V DC: 2.8 A (şassi) / 2.8 A (yuva)

Güc və İzolyasiya

• Maksimum güc sərfi: 4 W
• İzolasiya gərginliyi: Quraşdırılmış enerji təchizatı və modullar tərəfindən müəyyən edilir

Fiziki Spesifikasiyalar

• Yuvalar: 4
• Quraşdırma üsulu: Yalnız üfüqi
• Qabinet ölçüsü (HxWxD): 50.8 x 50.8 x 20.3 sm (20 x 20 x 8 in.)
• Çəki, təxminən: 0.75 kq (1.7 lb)
• Yer: Panel
• Qutu növü reytinqi: Yoxdur (açıq tip)

Kabel Çəkilişi Spesifikasiyaları

• Funksional Yer Qütbü: 8.3 mm² (8 AWG) bərk və ya çoxtellli mis tel, 90 °C (194 °F) və ya daha yüksək qiymətləndirilmiş
• Qoruyucu Torpaq Yeri: 2.1 mm² (14 AWG) bərk və ya çoxtelli mis tel, 90 °C (194 °F) və ya daha yüksək qiymətləndirilmiş

Ətraf Mühit Spesifikasiyaları

• Temperatur, ətraf hava: 60 °C (140 °F)
• Temperatur, işləməyən vəziyyətdə: -40…+85 °C (-40…+185 °F)
• Nisbi rütubət: 5…95% kondensasiya etməyən (IEC 60068-2-30)
• Titrəmə: 10…500 Hz-də 2 g (IEC 60068-2-6)
• Şok, işləyən vəziyyətdə: 30 g (IEC 60068-2-27)
• Şok, işləməyən vəziyyətdə: 50 g (IEC 60068-2-27)
• Şimali Amerika temperatur kodu: T5
• IEC temperatur kodu: T4

İmmunitet və Emissiyalar

• Emissiyalar: IEC 61000-6-4
• ESD immuniteti: 6 kV kontakt boşalmaları, 8 kV hava boşalmaları (IEC 61000-4-2)
• Radiasiya olunmuş RF immuniteti:
  • 80…2000 MHz aralığında 1 kHz sinus dalğa ilə 80% AM-də 10V/m
  • 900 MHz-də 200 Hz 50% impuls 100% AM ilə 10V/m
  • 1890 MHz-də 200 Hz 50% impuls 100% AM ilə 10V/m
  • 2000…2700 MHz aralığında 1 kHz sinus dalğa ilə 80% AM-də 3V/m
