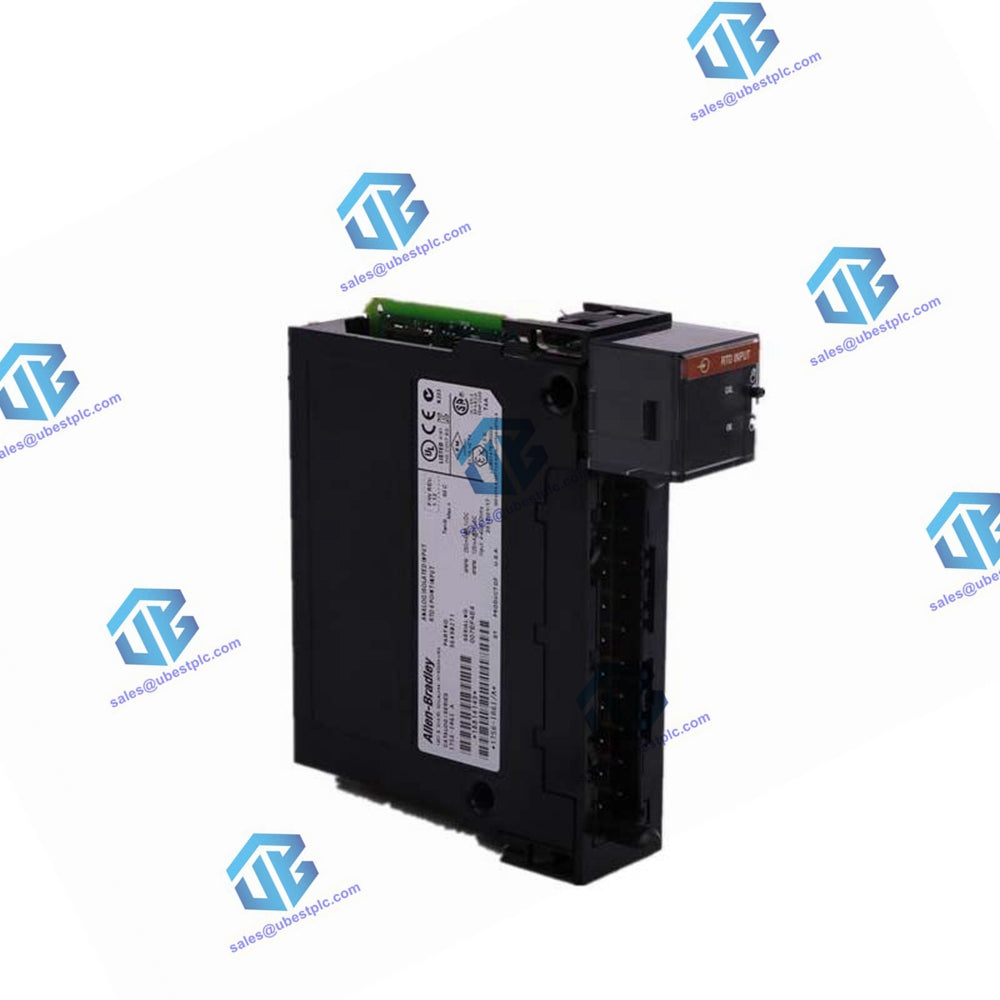

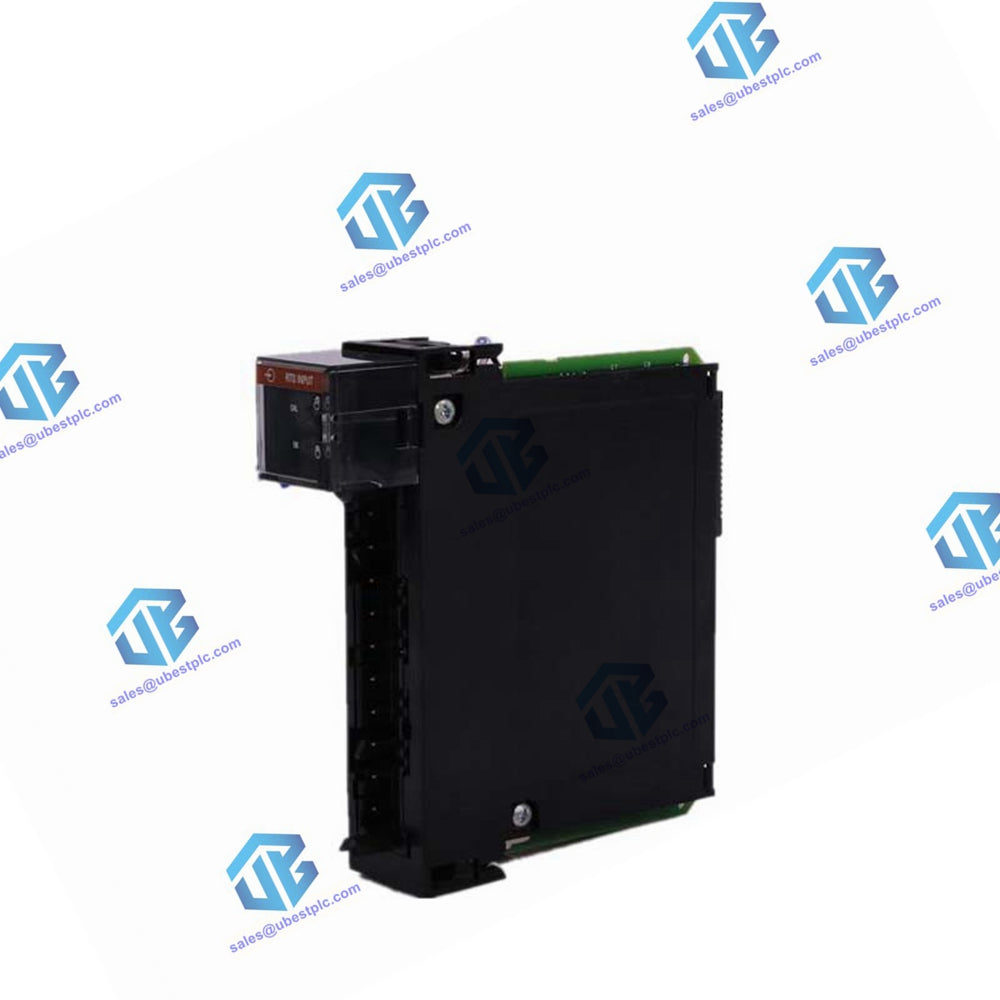

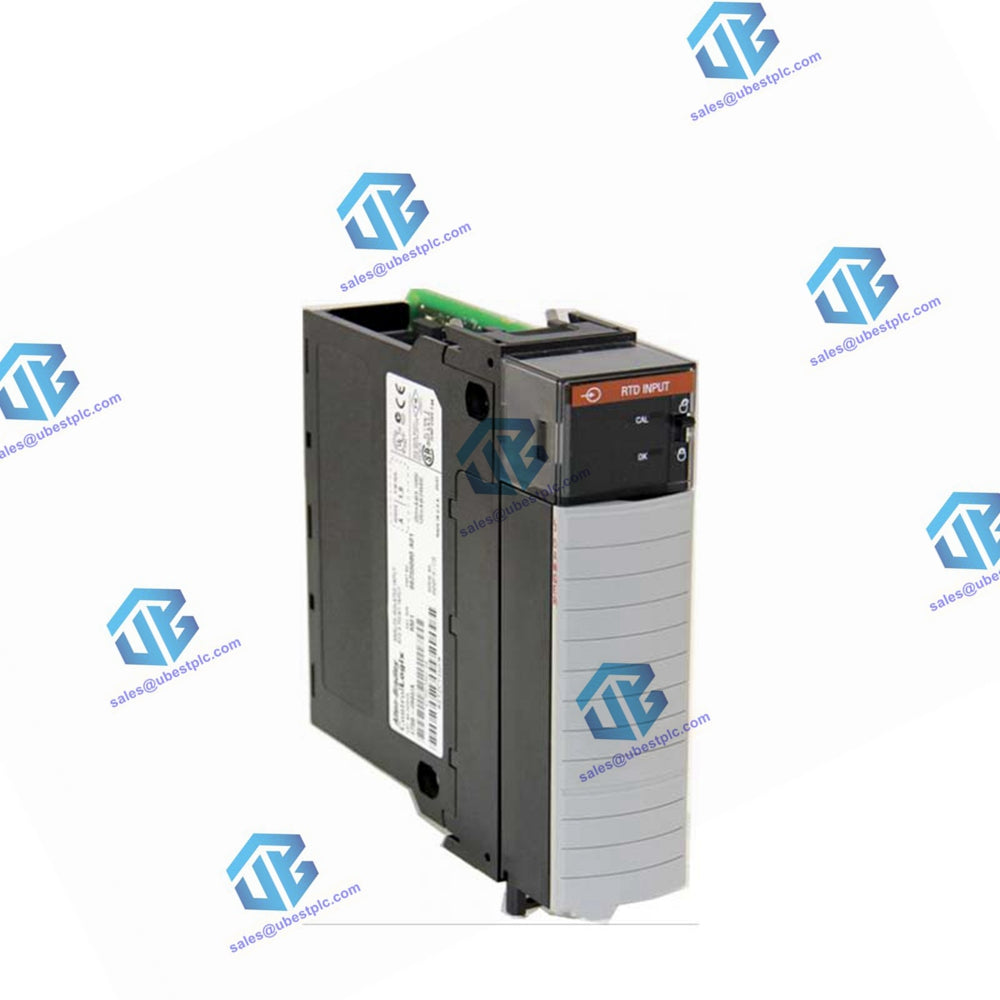

ControlLogix 1756-IR6I RTD Giriş Modulu Ümumi Baxış

ControlLogix 1756-IR6I sənaye tətbiqlərində dəqiq temperatur ölçmələri üçün nəzərdə tutulmuş çoxfunksiyalı və yüksək dəqiqlikli 6-nöqtəli izolyasiya olunmuş RTD giriş moduludur. O, müxtəlif RTD sensorlarını dəstəkləyir və əla səs-küy ləğvi və kalibrləmə dəqiqliyi təklif edir.

Siqnal və İstifadəçi Sayları

• 1…487 Ω:
  • Aşağı Siqnal: 0.859068653 Ω (-32768 say)
  • Yüksək Siqnal: 507.862 Ω (32767 say)
• 2…1000 Ω:
  • Aşağı Siqnal: 2 Ω (-32768 say)
  • Yüksək Siqnal: 1016.502 Ω (32767 say)
• 4…2000 Ω:
  • Aşağı Siqnal: 4 Ω (-32768 say)
  • Yüksək Siqnal: 2033.780 Ω (32767 say)
• 8…4020 Ω:
  • Aşağı Siqnal: 8 Ω (-32768 say)
  • Yüksək Siqnal: 4068.392 Ω (32767 say)

Texniki Spesifikasiyalar

• Girişlər: 6 ayrı-ayrı izolyasiya olunmuş RTD
• Giriş Aralığı:
  • 1…487 Ω
  • 2…1000 Ω
  • 4…2000 Ω
  • 8…4020 Ω
• Həllolma Dərəcəsi:
  • 1…487 Ω: 7.7 mΩ/bit
  • 2…1000 Ω: 15 mΩ/bit
  • 4…2000 Ω: 30 mΩ/bit
  • 8…4020 Ω: 60 mΩ/bit
• Dəstəklənən Sensorlar:
  • 100, 200, 500, 1000 Ω Platin (alfa=385, 3916)
  • 120 Ω Nikel (alfa=672, 618)
  • 10 Ω Mis
• Cərəyan Çəkmə:
  • @ 5.1V: 250 mA
  • @ 24V: 125 mA
• Ümumi Arxa Plan Gücü: 4.25 W
• Güc İtirmə, Maksimum: 4.3 W
• Termal İtirmə: 14.66 BTU/saat
• Açıq Dövrə Aşkarlama Vaxtı: 5 saniyə ərzində mənfi tam miqyaslı oxuma (yalnız terminal A itərsə müsbət tam miqyaslı)
• Həddindən Artıq Gərginlikdən Qorunma, Maksimum: 24V AC/DC
• Səs-küy Ləğvi:
  • Normal Rejim: 60 dB, 60 Hz-də
  • Ümumi Rejim: 120 dB @ 60 Hz, 100 dB @ 50 Hz
• Kanalların Bant Genişliyi: 15 Hz
• Sabitləşmə Vaxtı: Tam miqyasın 5%-ə qədər <80 ms
• 25 °C-də Kalibrlənmiş Dəqiqlik: Aralığın 0.1%-dən daha yaxşı
• Kalibrləmə Aralığı: 6 ay
• Ofset Sürüşməsi: 10 MΩ/°C
• Temperaturla Qazanc Sürüşməsi:
  • Nominal: 50 ppm/°C
  • Maksimum: 90 ppm/°C
• Modul Xətası: Aralığın 0.54%-i
• Modul Skani Vaxtı:
  • 25 ms minimum onluq nöqtə (ohm)
  • 50 ms minimum onluq nöqtə (temperatur)
  • 10 ms minimum tam ədəd (ohm)
• Məlumat Formatı: Tam ədəd rejimi (sola düzülmüş, 2-lik tamamlayıcı), IEEE 32-bit onluq nöqtə
• Modul Çevirilməsi Metodu: Sigma-Delta
• İzolyasiya Gərginliyi: 250V (davamlı), əsas izolyasiya növü, giriş kanalları-arxa plan və giriş kanalı-kanal arasında
• Modul Açarlaşdırılması: Elektron, proqram təminatı ilə tənzimlənən
• Çıxarıla Bilən Terminal Bloku: 1756-TBNH, 1756-TBSH
• RTB Açarlaşdırılması: İstifadəçi tərəfindən təyin olunan mexaniki
• Slot Genişliyi: 1
• Kabel Kateqoriyası: 2
• Qutu Növü: Yox (açıq tip)

Ətraf Mühit Spesifikasiyaları

• İşləmə Temperaturu: 0…60 °C (32…140 °F)
• Saxlama Temperaturu: -40…85 °C (-40…185 °F)
• Əlaqəli Rütubət: 5…95% kondensasiya olmadan (IEC 60068-2-30, Test dB, Qablaşdırılmamış Nəmli İstilik)
• Titrəmə Müqaviməti: 2 g @ 10…500 Hz (IEC 60068-2-6, Test Fc, İşləmə)
• Döyülmə Müqaviməti:
  • İşləmə: 30 g (IEC 60068-2-27, Test Ea, Qablaşdırılmamış Döyülmə)
  • İşləməyən: 50 g (IEC 60068-2-27, Test Ea, Qablaşdırılmamış Döyülmə)
• Emissiyalar: IEC 61000-6-4
• ESD İmmuniteti: IEC 61000-4-2 (6 kV təmas boşalmaları, 8 kV hava boşalmaları)
