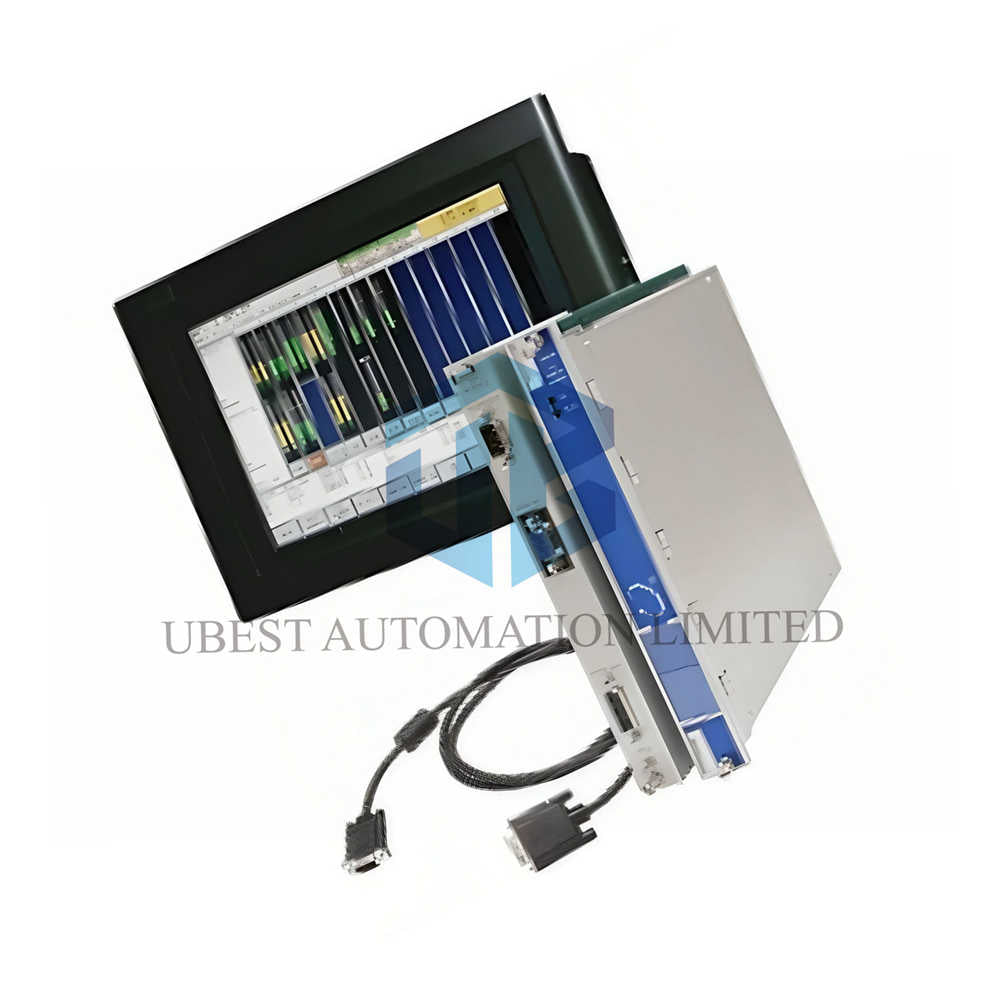

Çevik Panel Montajlı Görüntü: Bently Nevada 3500/94M-06-00-00

Əsas Sistem Spesifikasiyaları

• Marka və Model: Bently Nevada 3500/94M-06-00-00 VGA görüntü modulu.
• Tam Sonluq Konfiqurasiyası – 3500/94M-06-00-00:
  • 06 = Panel montajı ilə 15 düymlük görüntü ölçüsü (quraşdırma avadanlığı daxil).
  • 00 = Heç bir KVM uzadıcı və ya görüntü yönləndirici qutu kabelləri yoxdur.
  • 00 = Heç bir agentlik təsdiqi tələb olunmur.
• Enerji İstehlakı: Səmərəli, az istilik əməliyyatı üçün maksimum 4.6 vatt.
• Giriş/Çıxış İnterfeysləri: Yüksək sürətli şəbəkə portu, RS232 sensor nəzarətçisi, VGA çıxışı, 24 Vdc enerji ilə ön port.
• Status Göstəricisi: Modul sağlamlığı üçün OK LED və rabitə fəaliyyəti üçün TX/RX LED.
• Sistem Uyğunluğu: Firmware Rev 1.71 və ya daha yenisi ilə 3500/22 Keçici Məlumat İnterfeysi (TDI) modulu tələb olunur.

Ətraf Mühit və Fiziki Xüsusiyyətlər

• İşləmə Temperaturu: Monitor modulu üçün -20°C-dən 65°C-ə qədər (-22°F-dən 149°F-ə qədər).
• Saxlama Temperaturu: Daşınma zamanı davamlılığı təmin edən -40°C-dən 85°C-ə qədər (-40°F-dən 185°F-ə qədər).
• Nəm Reytinqi: Rütubətli mühitlərdə etibarlı işləmə üçün 95% kondensasiya etməyən.
• Monitor Modulunun Ölçüləri: 241.3 mm x 24.4 mm x 241.8 mm (9.5 düym x 0.96 düym x 9.52 düym).
• Monitor Modulunun Çəkisi: Ön panel elektronikasına görə 0.73 kq (1.6 lb).
• Giriş/Çıxış Modulunun Ölçüləri: 241.3 mm x 24.4 mm x 99.1 mm (9.50 düym x 0.96 düym x 3.90 düym).
• Giriş/Çıxış Modulunun Çəkisi: Arxa panel interfeysi üçün 0.34 kq (0.75 lb).

Advantech 15-Düymlük Görüntü (FPM-8151H) Təfərrüatları

• Görüntü Növü: 15 düymlük diaqonal LCD LED arxa işığı ilə, sənaye sərtliyində konstruksiya.
• Quraşdırma Seçimləri: Bütün quraşdırma avadanlığı daxil olmaqla panel montaj konfiqurasiyası.
• Panel Kəsim Ölçüləri: Asan inteqrasiya üçün 396 mm x 296 mm (15.59 düym x 11.65 düym).
• Enerji Tələbləri: 24 Vdc təchizatı daxildir (12-24 Vdc icazə verilən diapazon). Başlanğıc cərəyanı 2.62 A @ 24 V.
• Ətraf Mühitin Mühafizəsi: Toz və su şüalarına qarşı IP65 reytinqli ön çərçivə.
• Sensor İnterfeysi: Sənaye şəraitində etibarlı işləmə üçün rezistiv sensor texnologiyası.
• Görüntü Ölçüləri: 422 mm x 338 mm x 68 mm (16.61 düym x 13.31 düym x 2.68 düym).
• Ekran Çəkisi: 8.5 kq (18.75 lb) göndərmə çəkisi.
• Ekran Temperatur Aralığı: İşləmə üçün 0°C-dən 60°C-yə (32°F-dən 140°F-ə) qədər. 0°C-dən aşağıda isitilən qutu tələb olunur.

KVM Uzadıcı Texniki Xüsusiyyətləri

• Quraşdırma Yeri: Əsas şassinin üstündə rəf montajı.
• Güc Girişi: İşləmək üçün 12 Vdc və 5 Vdc təchizatı tələb olunur.
• Temperatur Aralığı: Uzadıcı funksiyasının etibarlı işləməsi üçün 0°C-dən 45°C-yə (32°F-dən 113°F-ə) qədər.
• Nəm Həddi: Maksimum 80% kondensasiya etməyən əməliyyat mühiti.
• Təhlükəli Sahə Təsdiqi: Qəbuledici Şimali Amerikada I sinif, 2-ci bölmə sahələri üçün sertifikatlıdır.
• Verici Yeri: Verici təhlükəsiz sahədə və ya təsdiqlənmiş qutuda quraşdırılmalıdır.

Tənzimləyici Uyğunluq və Sertifikatlar

• EMC Standartları: 2014/30/EU Direktivi üzrə EN 61000-6-2 və EN 61000-6-4 standartlarına uyğundur.
• Elektrik Təhlükəsizliyi: 2014/35/EU Direktivi üzrə CSA C22.2 61010-1 və UL EN 61010-1 standartlarına uyğundur.
• RoHS Uyğunluğu: Məhdudlaşdırılmış maddələr üçün 2011/65/EU Direktivi ilə uyğundur.
• FCC Uyğunluğu: Zərərli müdaxilə olmadan 15-ci hissəyə uyğun cihaz.
• Agentlik Təsdiqi: -00 sonluğu bu konfiqurasiya üçün xüsusi agentlik təsdiqlərinin tələb olunmadığını göstərir.

Tez-tez verilən suallar

• 3500/94M üçün -06 sonluğu nəyi göstərir? 15 düymlük panel montajlı ekranı və bütün montaj avadanlıqlarını göstərir.
• Bu model təhlükəli sahə sertifikatı daşıyırmı? Xeyr, 3500/94M-06-00-00 sonluğu -00 agentlik təsdiqlərinin tələb olunmadığını göstərir.
• Bu modul üçün minimum firmware nədir? 3500/94M firmware 4.06 Rev C və TDI firmware Rev 1.71 və ya daha yenisi tələb olunur.
• Bu VGA Ekran Modulu soyuq mühitdə işləyə bilərmi? Advantech ekranı minimum 0°C tələb edir; donma temperaturundan aşağıda isitilən qutu istifadə edin.
• Qutu KVM uzadıcı kabellərini əhatə edirmi? Xeyr, -00 sonluğu KVM uzadıcı və ya ekran yönləndirici qutu kabellərinin daxil olmadığını göstərir.
