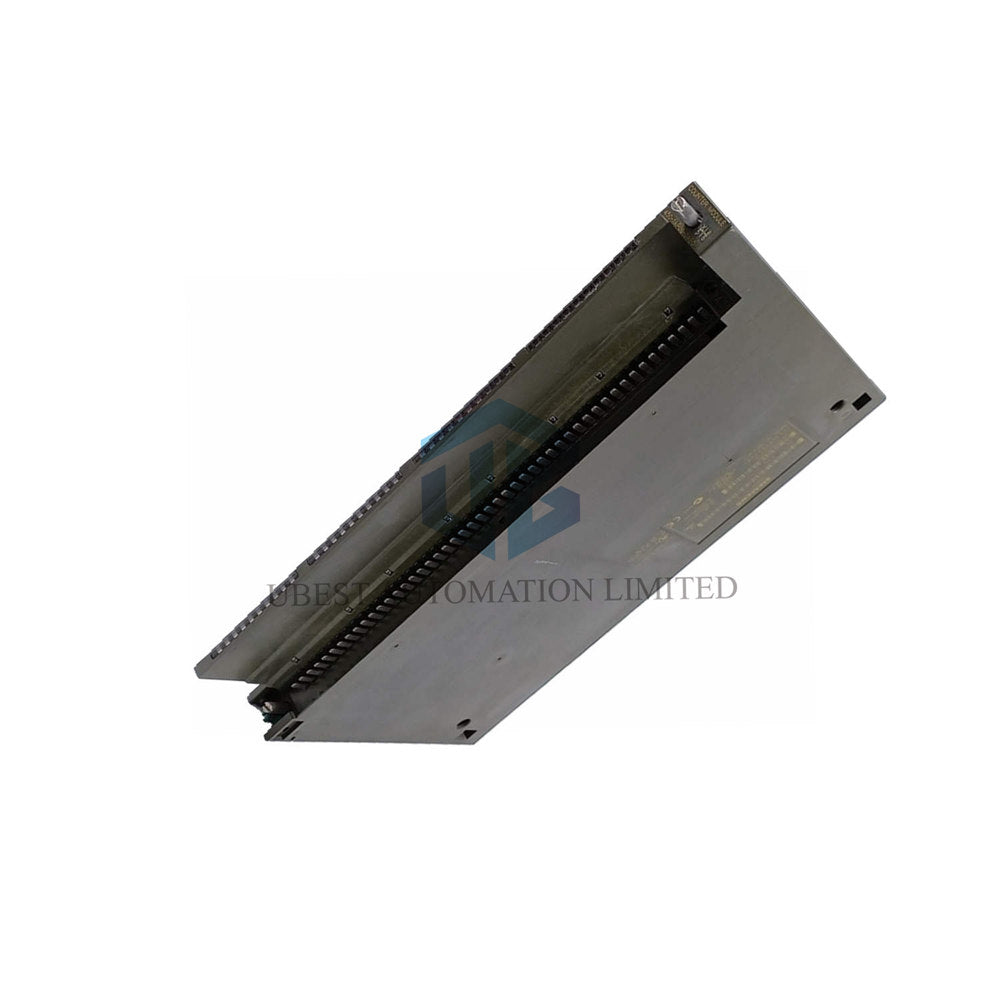

Dəqiqlik Tətbiqləri üçün Yüksək Sürətli Sayğac Funksiya Modulu

Siemens 6ES7450-1AP00-0AE0 FM 450-1 ilə sürətli sayma və mövqe tapma işlərini mənimsəyin. Bu güclü funksiya modulu iki müstəqil 32-bit sayğac təklif edir və 500 kHz-ə qədər sürətlərdə işləyir. İnteqrasiya olunmuş rəqəmsal giriş/çıxış və enkoder təchizatı ilə hərəkət nəzarəti, qablaşdırma və materialların daşınması üçün tam həll təqdim edir.

Sayma Tapşırıqları üçün Bənzərsiz Performans

Ultra-Sürətli Sayma: Dəqiq ölçmə üçün 5V enkoderlərdən 500 kHz-ə, 24V sensorlardan isə 200 kHz-ə qədər yüksək sürətli siqnalları idarə edir.

Tam Birləşdirilmiş Dizayn: 6 rəqəmsal giriş, 4 rəqəmsal çıxış və enkoderlər üçün (5V/24V) enerji təchizatı inteqrasiya olunub, xarici komponentləri azaldır.

İnkişaf etmiş Nəzarət Xüsusiyyətləri: Kompleks və çevik avtomatlaşdırma ardıcıllıqları üçün qapılandırma, kilidləmə, müqayisə və aparat kəsintilərini dəstəkləyir.

Ətraflı Diaqnostika: Çoxsaylı vəziyyət LED-ləri və konfiqurasiya edilə bilən siqnallar modul və proses vəziyyətini aydın göstərir.

Texniki Xüsusiyyətlər

Brend: Siemens

Məhsul Seriyası: SIMATIC S7-400

Modul Növü: Funksiya Modulu FM 450-1

Tam Sifariş Nömrəsi: 6ES7450-1AP00-0AE0

Sayğac Kanalları: 2 müstəqil kanal

Sayğac Qətnaməsi: 32-bit (±2.147 milyard sayğa qədər)

Ən Yüksək Sayma Tezliyi: 500 kHz (5V enkoder), 200 kHz (24V sensor)

İnteqrasiya olunmuş Rəqəmsal Girişlər: 6 (qapı, kilid, təyin nöqtəsi nəzarəti üçün)

İnteqrasiya olunmuş Rəqəmsal Çıxışlar: 4 (hər biri 0.5 A, qısaqapanmaya qarşı qorunur)

Enkoder Enerji Təchizatı: 5V DC / 300mA və 24V DC / 300mA

Giriş Siqnal Növləri: 5V diferensial (RS422), 24V tək uclu, artan enkoderlər

Modul Gücü Arxa Plandan: 5V DC, maksimum 450 mA

Xarici Yük Gərginliyi: 24V DC (20.4V - 28.8V)

Tipik Güc İtkisi: 9 W

Vəziyyət Göstəriciləri: 14 yaşıl LED, 2 qırmızı səhv LED

Konfiqurasiya: STEP 7 proqramı vasitəsilə (CD daxil)

Qoşqu: 48-pin ön qoşqu

Ölçülər (EnxBoyxDərinlik): 25 mm x 290 mm x 210 mm

Təxmini Çəki: 650 q

Quraşdırma və Kablolama Təlimatları

Modulu S7-400 rəfinizə quraşdırın. Ən yaxşı performans üçün yüksək sürətli enkoderinizi xüsusi 5V diferensial girişlərə qoşun. Sensorlarınızı enerji ilə təmin etmək üçün inteqrasiya olunmuş 24V və ya 5V enerji təchizatından istifadə edin. Başlatma, dayandırma və çıxış tetikleyiciləri kimi nəzarət funksiyaları üçün rəqəmsal giriş/çıxışları qoşun. Doğru torpaq bağlantısını təmin edin və səs-küyə qarşı qorunma üçün qorunan kabellərdən istifadə edin.

Zəmanət və Göndərmə

Bu modul tam 12 aylıq zəmanətlə təmin edilir. Biz qlobal olaraq FedEx, UPS və DHL ekspress kuryerləri ilə göndəriş edirik.

Ekspert Sualları və Cavabları

S: Bu modul ilə CPU-da standart yüksək sürətli sayğac arasındakı əsas fərq nədir?

C: Bu FM 450-1 çox daha güclüdür. Daha yüksək sürətlər üçün xüsusi aparat (500 kHz vs. adətən 10-100 kHz), daha çox xüsusiyyət (müqayisəçilər, kilidlər) və əsas CPU-nu sayma işindən azad edir.

S: Hər iki istiqamətdə (yuxarı/aşağı) sayma edə bilərmi?

C: Bəli. Kvadratur (A/B faza) artan enkoderə qoşulduqda, avtomatik olaraq fırlanma istiqamətini aşkar edir və uyğun olaraq yuxarı və ya aşağı sayır.

S: Rəqəmsal çıxışlar adətən nə üçün istifadə olunur?

C: Onlar sürətli nəzarət reaksiyaları üçün istifadə olunur. Məsələn, sayğac əvvəlcədən təyin olunmuş dəyərə çatanda çıxışı dərhal aktivləşdirmək üçün modulu təyin edə bilərsiniz, bu da uzunluq kəsmə və ya çeşidləmə tətbiqləri üçün idealdır.

S: 24V enkoderlər üçün xarici enerji təchizatı lazımdırmı?

C: Xeyr. Modul daxili, qısaqapanmaya qarşı qorunan 24V təchizatı (1L+) təmin edir və sensorlarınızı birbaşa 300 mA-ya qədər gücləndirə bilir.

S: Necə proqramlaşdırılır və konfiqurasiya olunur?

C: Standart Siemens STEP 7 proqramından istifadə edirsiniz. Daxil olan CD xüsusi aparat konfiqurasiya paketi və funksiya bloklarını (FC-ləri) təmin edir ki, sayğacı PLC proqramınıza asanlıqla inteqrasiya edəsiniz.
