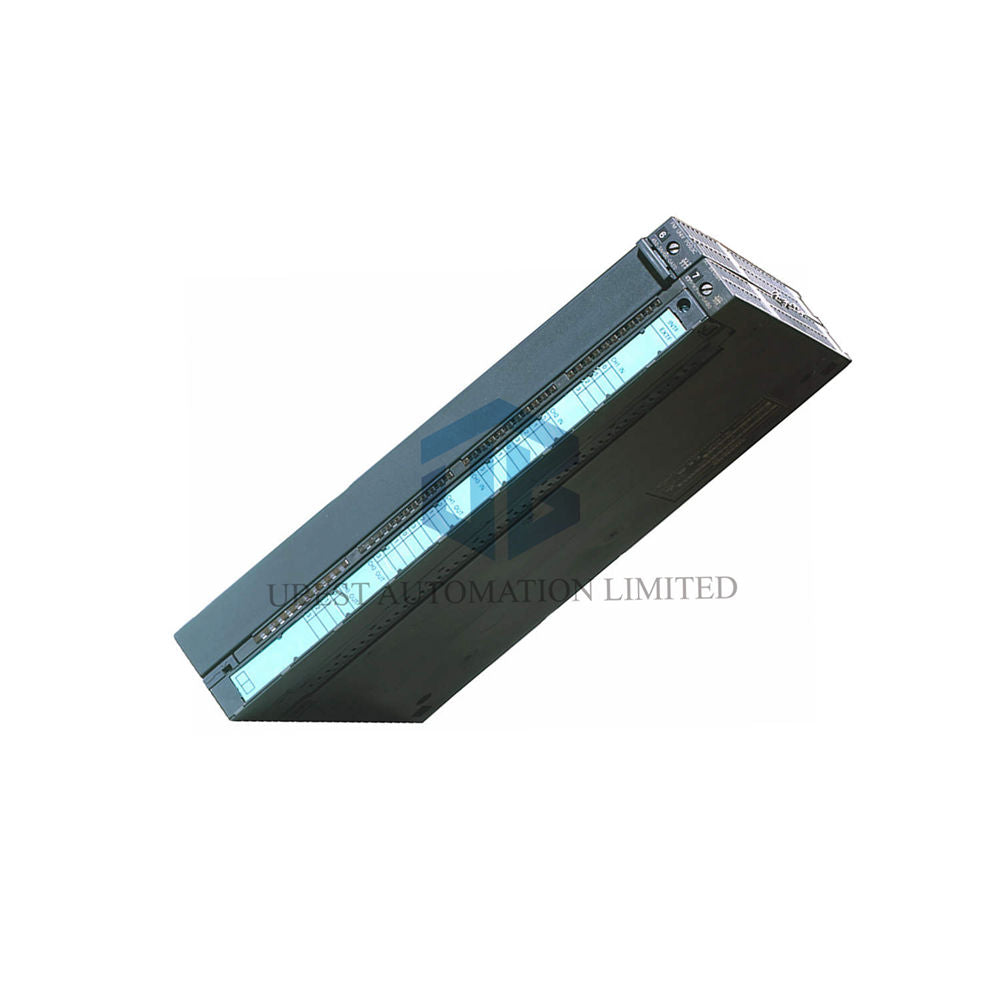

Servo və Step Motor Sürücüləri üçün Peşəkar 3-Oxlu Mövqe Modulu

Siemens 6ES7453-3AH00-0AE0 FM 453 ilə mürəkkəb hərəkət üzərində tam nəzarət əldə edin. Bu qabaqcıl funksiya modulu tələbkar avtomatlaşdırma tapşırıqları üçün dəqiq 3-oxlu mövqe təyini təmin edir. O, birbaşa servo sürücülərlə (analoq ±10V vasitəsilə) və step motor sürücüləri ilə interfeys qurur, sadə hərəkətlərdən mürəkkəb interpolasiya edilmiş trayektorialara qədər hər şeyi idarə edir.

Bir Moduldakı Güclü Hərəkət İdarəsi

Çox-Ox İmkanı: Bir S7-400 slotundan eyni anda üç müstəqil oxu (servo və ya step motor) idarə edin, bu da xərc və yerə qənaət edir.

Yüksək Performanslı Əks-Əlaqə: Dəqiq, real vaxt mövqe əks-əlaqəsi üçün sürətli inkremental enkoderləri (1 MHz-ə qədər) və SSI absolut enkoderləri dəstəkləyir.

Çevik Sürücü İnterfeysi: Servo sürücülər üçün analoq setpointlər (-10V-dan +10V-a qədər) və step motor sürücülər üçün impuls/istiqamət siqnalları (200 kHz-ə qədər) yaradır.

İnteqrasiya olunmuş İdarəetmə I/O: Hər ox üçün limitlər, homing, sürücülərin aktivləşdirilməsi və vəziyyət siqnalları üçün ayrılmış rəqəmsal giriş və çıxışlar mövcuddur, bu da kabel işini sadələşdirir.

Tam Texniki Xüsusiyyətlər

İstehsalçı: Siemens

PLC Sistemi: SIMATIC S7-400

Modulun Adı: Funksiya Modulu FM 453

Tam Hissə Nömrəsi: 6ES7453-3AH00-0AE0

İdarə Olunan Oxa Sayı: 3 (müstəqil və ya interpolasiya ilə işləyə bilər)

Sürücü Növləri: Servo Sürücülər (Analoq ±10V), Step Motor Sürücüləri

Enkoder Dəstəyi: İnkremantal (5V RS422), Absolut SSI

Ən Yüksək Enkoder Tezliyi: 1 MHz (inkremental), 1.25 Mbit/s (SSI)

Step Motor Impuls Çıxışı: 200 kHz-ə qədər (500 kHz planlaşdırılır)

Hər Ox Üçün Rəqəmsal I/O: 6 Giriş, 4 Çıxış (0.5A)

Enkoder Güc Təchizatı: Kanal başına 5V/300mA və 24V/300mA

Modul Gücü (Arxa Panel): 5V DC, maksimum 1.6 A

Xarici Yük Gərginliyi: 24V DC (20.4V - 28.8V)

Tipik Güc İstehlakı: 8 W

İşləmə Temperaturu: 0°C-dən 55°C-yə qədər

Konfiqurasiya Proqramı: STEP 7 xüsusi FM paketi ilə (CD daxil)

Ön Qoşqu: 48-pin

Modul Enliyi: 50 mm (ikiqat en)

Ölçülər (H×D): 290 mm x 210 mm

Çatdırılma Çəkisi: Təxminən 1,620 q

Quraşdırma və Tənzimləmə Təlimatı

Bu ikiqat enli modulu S7-400 şkafınıza quraşdırın. Hər oxu müvafiq interfeys kabeli (analoq və ya impuls) ilə sürücüsünə qoşun. Limit açarları, homing sensorları və sürücü aktivləşdirmə siqnallarını modulun ayrılmış rəqəmsal I/O-larına qoşun. Motor enkoderini müvafiq əks-əlaqə girişinə birləşdirin. STEP 7 layihənizdə ox parametrlərini, hərəkət limitlərini və hərəkət profillərini konfiqurasiya etmək üçün CD-də təqdim olunan proqram təminatından istifadə edin.

Zəmanət və Çatdırılma

Bu modul üçün etibarlı 12 aylıq zəmanət təqdim edirik. Sifarişlər sürətlə işlənir və dünya üzrə sürətli çatdırılma üçün FedEx, UPS və ya DHL vasitəsilə göndərilir.

Ekspert Sualları və Cavabları

S: Bu modul oxlar arasında koordinasiyalı hərəkət edə bilərmi?

C: Bəli, 2 və ya 3 ox üçün xətti interpolasiyanı dəstəkləyir, bu da alətləri və ya başlıqları koordinasiyalı şəkildə düz diaqonal trayektorialar üzrə hərəkət etdirməyə imkan verir.

S: Bu modulda SSI absolut enkoder istifadə etməyin üstünlüyü nədir?

C: SSI enkoder enerji verildikdə absolut mövqe dəyəri təmin edir, bu da hər enerji kəsildikdən sonra homing proseduruna ehtiyacı aradan qaldırır, vaxt qənaəti və maşın mövcudluğunun artmasına səbəb olur.

S: Xüsusi hərəkət idarəetmə CPU-su tələb olunur?

C: Xeyr. FM 453 öz güclü prosessoruna malikdir və hərəkət tapşırıqlarına həsr olunub. Standart S7-400 CPU əsas proqramı idarə edir və modul üçün yüksək səviyyəli əmrlər (məsələn, "X mövqeyinə get") göndərir.

S: Hansı növ step motor sürücüləri uyğundur?

C: "Impuls və İstiqamət" siqnalını qəbul edən standart step motor sürücüləri ilə uyğundur (5V differensial və ya tək uclu).

S: Konfiqurasiya proqramı istifadəsi çətindir?

C: Proqram STEP 7-ə inteqrasiya olunur. Güclü olsa da, oxların, sürücü parametrlərinin və hərəkət ardıcıllıqlarının qurulmasında sizə kömək edən strukturlaşdırılmış formalar və sihirbazlardan istifadə edir, Siemens sistemlərinə bələd mühəndislər üçün əlçatandır.
