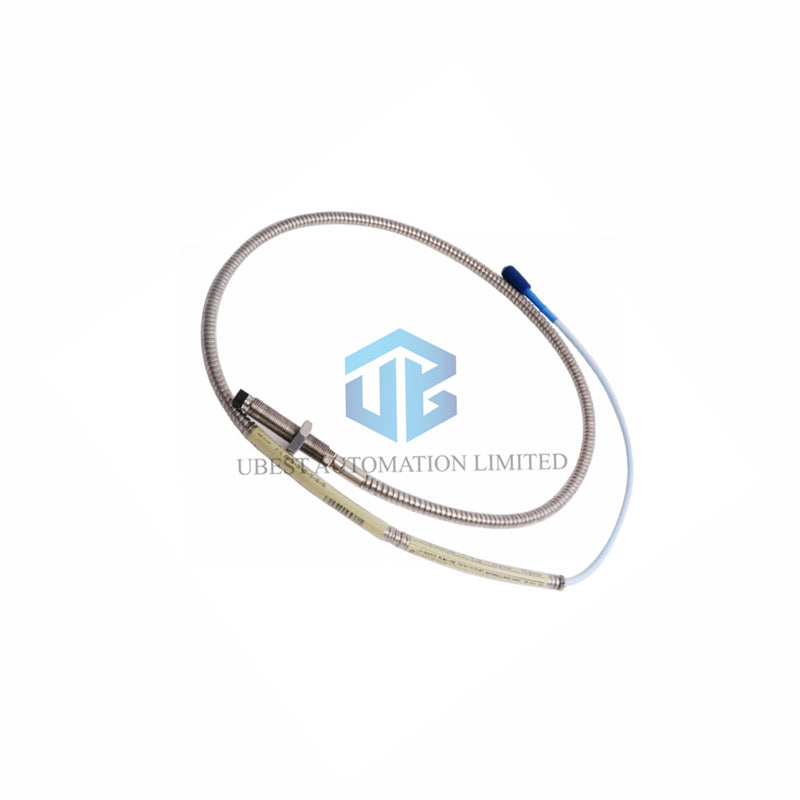

Bently Nevada 3300 XL Standart Uzunluqlu Yaxınlıq Probı

Tam Məhsul Konfiqurasiyası

• İstehsalçı: Bently Nevada
• Seriya: 3300 XL 8mm Yaxınlıq Probları, Metrik Seriya
• Tam Məhsul Nömrəsi: 330104-00-12-10-01-00
• Konfiqurasiya Təfərrüatları:
   ◆ Məhsul Kökü: 330104 — 3300 XL 8mm Zirehli Prob, M10x1
    ◆ Sonluq 00: Dişsiz Bölmə — 0mm (Tam Dişli)
    ◆ Sonluq 12: Qutu Uzunluğu — 120mm Standart Ölçü
    ◆ Sonluq 10: Kabel Uzunluğu — 1.0 metr (3.3 fut)
    ◆ Sonluq 01: Qoşqu — Qoruyuculu ClickLoc
    ◆ Sonluq 00: Sertifikatlar — Standart (Agentlik Təsdiqləri Yoxdur)

Texniki Performans Məlumatları

• Prob Diametri: 8.0 mm standart eddy-cərəyan dizaynı
• Ölçmə Aralığı: Ümumi diapazon 2.05 mm (0.0807 düym)
• Xətti Aralığın Başlanğıcı: Hədəfdən 0.25 mm (0.010 düym)
• Çıxış Gərginliyi Aralığı: -1.2 Vdc-dən -16.8 Vdc-ə qədər xətti siqnal
• Optimal İşləmə Nöqtəsi: 1.27 mm boşluqda -8.5 Vdc-dən -9.5 Vdc-ə qədər
• Elektrik Müqaviməti: 7.59 Ω ± 0.50 Ω (25°C-də 1 metr)
• Tezlik Cavabı: DC-dən 12 kHz-ə qədər (-3 dB zolaq genişliyi)
• Sistem Həssaslığı: 7.9 V/mm (200.7 mV/mil) nominal
• Xətti Səhv: Tam miqyasın ±1.8%-dən daha yaxşı
• Ölçmə Qətnaməsi: 0.0004 mm (0.000016 düym)

Ətraf Mühit və Davamlılıq Spesifikasiyaları

• Temperatur Aralığı: Davamlı işləmə üçün -52°C-dən +177°C-ə qədər
• Saxlama Şərtləri: Performans itkisi olmadan -62°F-dən +350°F-ə qədər
• Genişlənmiş Temperatur: +218°C-ə qədər prob ucu reytinqi mövcuddur
• Nəm Performansı: IEC 68-2-3 uyğun, minimal siqnal sürüşməsi
• Qapama Sistemi: Təzyiq qapanması üçün yüksək keyfiyyətli Viton® O-halqa
• EMİ Qorunması: 90% örtüklü ikiqat qalxanlı kabel
• Titrəmə Dözümlülüyü: 10g RMS, 5 Hz-dən 2 kHz-ə qədər işləmə
• Şok Dayanıqlığı: 30g mexaniki şok, 6 ms müddət

Mexaniki Quruluş Təfərrüatları

• Uç Materialı: PPS (Polifenilen sulfid) yüksək möhkəmlikli plastik
• Korpus Materialı: AISI 303/304 paslanmayan polad, cilalanmış səth
• İplik Spesifikasiyası: M10 x 1.0 mm addım, metrik incə
• Ən Yüksək Qoşulma: Tövsiyə olunan iplik dərinliyi 15 mm
• Korpus Ölçüləri: Montaj səthindən ümumi uzunluq 120 mm
• Kabel Çəkisi: Zireh daxil olmaqla 323 g/m (0.712 lb/ft)
• Qoşqu Sistemi: Döner qoruyucu örtüklü ClickLoc
• Kabel Quruluşu: Zirehli, neftə davamlı, elastik dizayn

Elektrik və Quraşdırma Tələbləri

• Teldən Ölçü Aralığı: 16-dan 24 AWG-ə (0.2-dən 1.5 mm²)
• Kabel Növü: Üç keçiricili qorunan triad, qalaylanmış tellər
• Ən Uzaq Məsafə: Proksimitor üçün 305 metr (1000 fut)
• Qoşqu Üslubu: Müsbət kilidli ClickLoc miniatür koaksial
• Bağlama Metodu: Qaynaq və ya təsdiqlənmiş krimp bağlantıları
• Torpaqlandırma Təcrübəsi: Tək nöqtəli qoruyucu torpaq mütləqdir
• İzolyasiya Gərginliyi: Minimum 500 VDC kabel reytinqi

Texniki Tətbiq Sualları

• 120mm korpus uzunluğunu əksər tətbiqlər üçün ideal edən nədir?
  330104-00-12-10-01-00 120mm uzunluğu standart rulman gövdələri üçün kifayət qədər boşluq təmin edir və struktur möhkəmliyini qoruyur.
• Qoşqu qoruyucusu sistemin etibarlılığını necə artırır?
  Fırlanan qoruyucu təsadüfi ayrılmanın qarşısını alır və çirkli mühitlərdə elektrik kontaktlarını çirklənmədən qoruyur.
• Dəqiq ölçmələri təmin etmək üçün hədəf səth tələbləri hansılardır?
  Hədəflərin səth xırdalığı 0.8 μm Ra-dan yaxşı olmalı, elektrik keçirici olmalı və ölçmə prob diametrinin ən azı 1.5 dəfə olmalıdır.
• Bu prob həm vibrasiya, həm də mövqe ölçümü üçün istifadə oluna bilərmi?
  Bəli, 330104-00-12-10-01-00 düzgün konfiqurasiya edildikdə dinamik vibrasiyanı və statik mövqeyi dəqiq ölçür.
• Hansı ətraf mühit amilləri probun performansına ən çox təsir edir?
  Ekstremal temperatur dövriyyəsi, prob ucundakı keçirici çirklənmə və güclü elektromaqnit sahələri ölçmə dəqiqliyinə təsir göstərə bilər.
