Təsvir

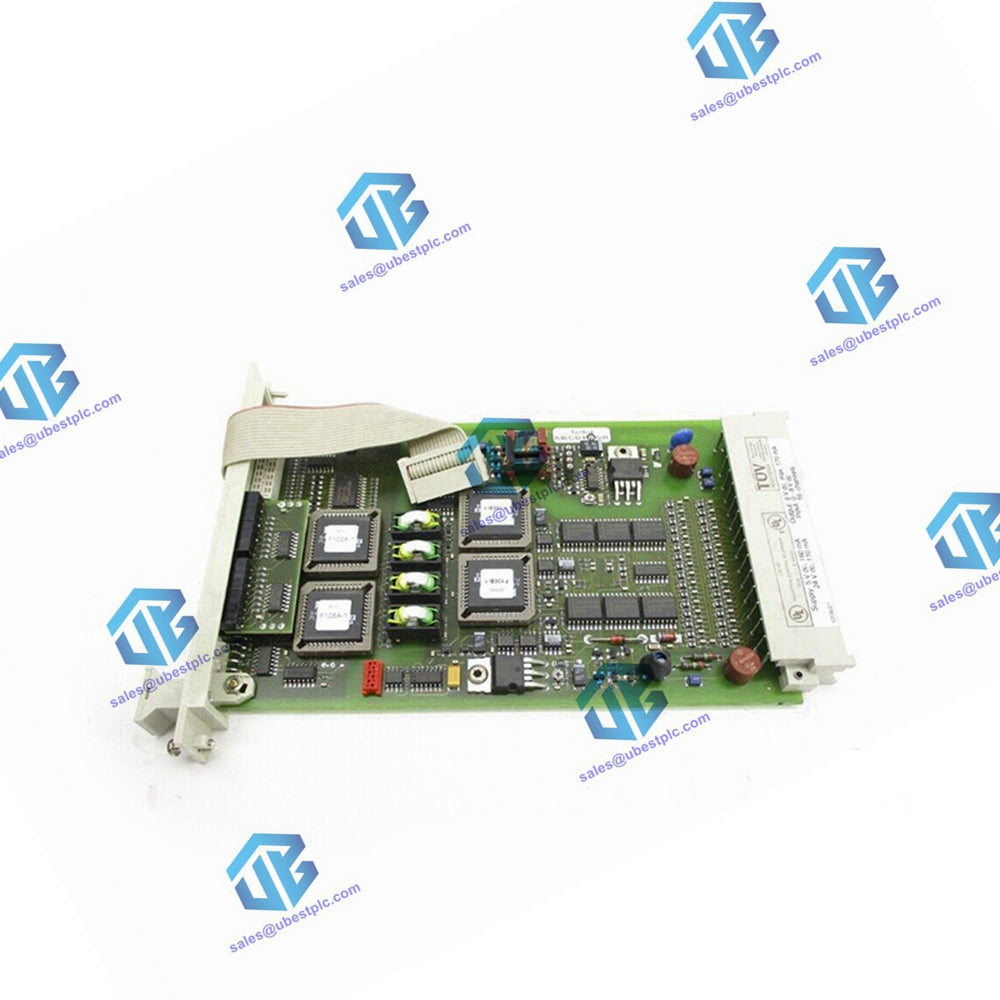

Honeywell 10105/2/1 Fail-safe Yüksək Sıxlıqlı Analoq Giriş Modulu, etibarlı işləmə tələb edən tətbiqlər üçün nəzərdə tutulmuşdur. Bu modul on altı analoq girişə (0-4 V) və xarici gərginlik oxuma girişinə (0-4 V) malikdir. Kanallar AK5 təhlükəsizlik sinfinə aiddir və bütün on altı kanal üçün izolyasiya olunmuş analoq 0 V ümumi xətti mövcuddur.

Analoq Giriş Tələbləri

Analoq girişlər 0-20 mA-dan 10105/2/1 modulunun istifadə edə biləcəyi səviyyələrə çevrilməlidir. Bu çevirmə aşağıdakı vasitələrlə həyata keçirilə bilər:

• Sahə terminasiya montaj modulu (FTA-T-14)
• Proqramlaşdırma konnektoruna (Px) 19 düymlük rəfdə I/O arxa lövhəsində quraşdırılmış analoq giriş çevirmə modulu (10105/A/1)

Termokuplar və PT-100 sensorları kimi analoq giriş siqnalları xüsusi çevirici və FTA-T-14 və ya 10105/A/1 modulu vasitəsilə 0(4)-20 mA-ya çevrilməlidir.

Özünü Yoxlama Xüsusiyyətləri

Modulun özünü yoxlaması FSC sisteminin mərkəzi prosessor vahidi (CPU) tərəfindən idarə olunur və aşağıdakı yoxlamaları əhatə edir:

• Mütləq dəqiqlik
• Tam diapazon üzrə düzgün çevirmə
• Girişlər arasında qarşılıqlı təsir
• Kanal giriş filtrləri
• Daxili təchizat gərginlikləri

Texniki Məlumat

Ümumi Spesifikasiyalar

• Tip Nömrəsi: 10105/2/1
• Təsdiqlər: CE; TÜV, UL təsdiqləri gözlənilir
• Təhlükəsizlik Sinfi: AK1-6 (redundant rejimdə AK6)
• Proqram təminatı versiyaları: ≥ 500
• Məkan Tələbləri: 4 TE, 3 HE (= 4 HP, 3U)

Güc Tələbləri

• 5 Vdc: 35 mA
• 24 Vdc: 35 mA

Giriş Spesifikasiyaları

• Giriş Kanalı Sayı: 16
• Giriş Aralığı: 0-dan 4.1 V-a qədər
• Giriş Müqaviməti: > 1 MOhm
• A/D Çevirici: 12-bit
• A/D Çevirici Dəqiqlik Səhvi: ± 1 LSB
• Modul Dəqiqlik Səhvi: < 0.25%
• Mütləq Maksimum Giriş Siqnalı: ± 36 Vdc
• Kanallar Arası Qarşılıqlı Təsir: > 60 dB
• Xarici Gərginlik Oxuma: 0-dan 4.1 V-a qədər, giriş müqaviməti adətən 1 MOhm
