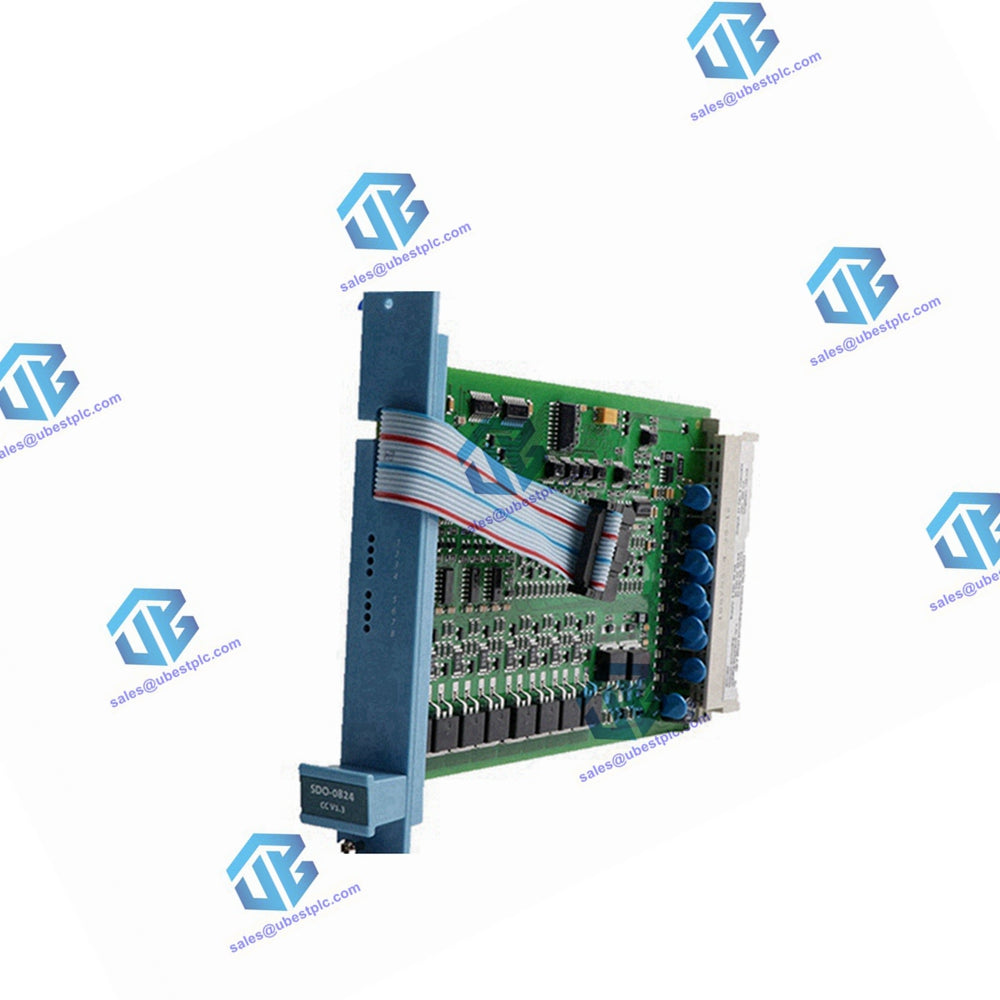

IO Genişləndirici Modulu (Safety Manager A.R.T.)

IO genişləndirici modulu Safety Manager A.R.T. sisteminin vacib komponentidir və IO şassisi daxilində 20 və 21-ci yuvalarda yerləşir. O, kommunikasiya ötürülməsi, watchdog siqnalının göndərilməsi, 5V paylanması və vəziyyət göstəricisi kimi əsas funksiyaları təmin edir.

Funksiyalar

Kommunikasiya ötürülməsi:

• Nəzarət Prosessorunun kommunikasiya siqnalını IO modullarına ötürür.

Watchdog siqnalının göndərilməsi:

• Nəzarət Prosessorlarından Watchdog siqnallarını IO şassisi daxilindəki hər bir IO modul mövqeyinə paylayır.
• Xətalar baş verdikdə, təsirə məruz qalmış modulun Watchdog siqnalını deaktiv etməklə fərdi çıxış modullarının izolyasiyasına imkan verir.

5V paylanması:

• Nəzarət Prosessoru şassisi tərəfindən 5V gərginliyini iki qrupa bölərək IO modullarına yönəldir.
  • Redundant IO şassisi:
    • 1-ci qrup 1, 3, 5, 7, 9, 11, 13, 15 və 17-ci mövqeləri təmin edir.
    • 2-ci qrup 2, 4, 6, 8, 10, 12, 14, 16 və 18-ci mövqeləri təmin edir.
  • Qeyri-redundant IO şassisi:
    • 1-ci qrup 1-dən 9-a qədər mövqeləri təmin edir.
    • 2-ci qrup 10-dan 18-ə qədər mövqeləri təmin edir.

Vəziyyət göstəricisi:

• Modulun vəziyyətini göstərən vəziyyət LED-i (SÖNÜK, YAŞIL və ya QIRMIZI) mövcuddur.

İkiqat IO Genişləndirici Modulları:

• Hər Safety Manager A.R.T. IO şassisi iki IO genişləndirici moduluna malikdir.
• 20-ci mövqedəki modul IO bus 1-i idarə edir; nasaz olduqda, 21-ci mövqedəki modul IO bus 1-in idarəsini öz üzərinə götürür və həm IO bus 1, həm də IO bus 2-ni idarə edir.

Texniki Məlumat (IO-0002 Modulu)

Ümumi:

• Tip Nömrəsi: FC-IO-0002
• Təsdiqlər: CE, TUV, UL, CSA
• Məkan Tələbləri: 4 TE, 3 HE (4 HP, 3U)

Watchdog:

• Girişlərin sayı: 2 (maks. 10 mA)
• Çıxışların sayı: 18 (maks. 25 mA)

Güc:

• Girişlərin sayı: 2 (diod OR-ed) 5V DC, 100 mA
• Çıxışların sayı: 2 qrup, gərginlik düşməsi: 0.2V < V < 0.8V, cərəyan > 1.25 A hər qrup üçün
