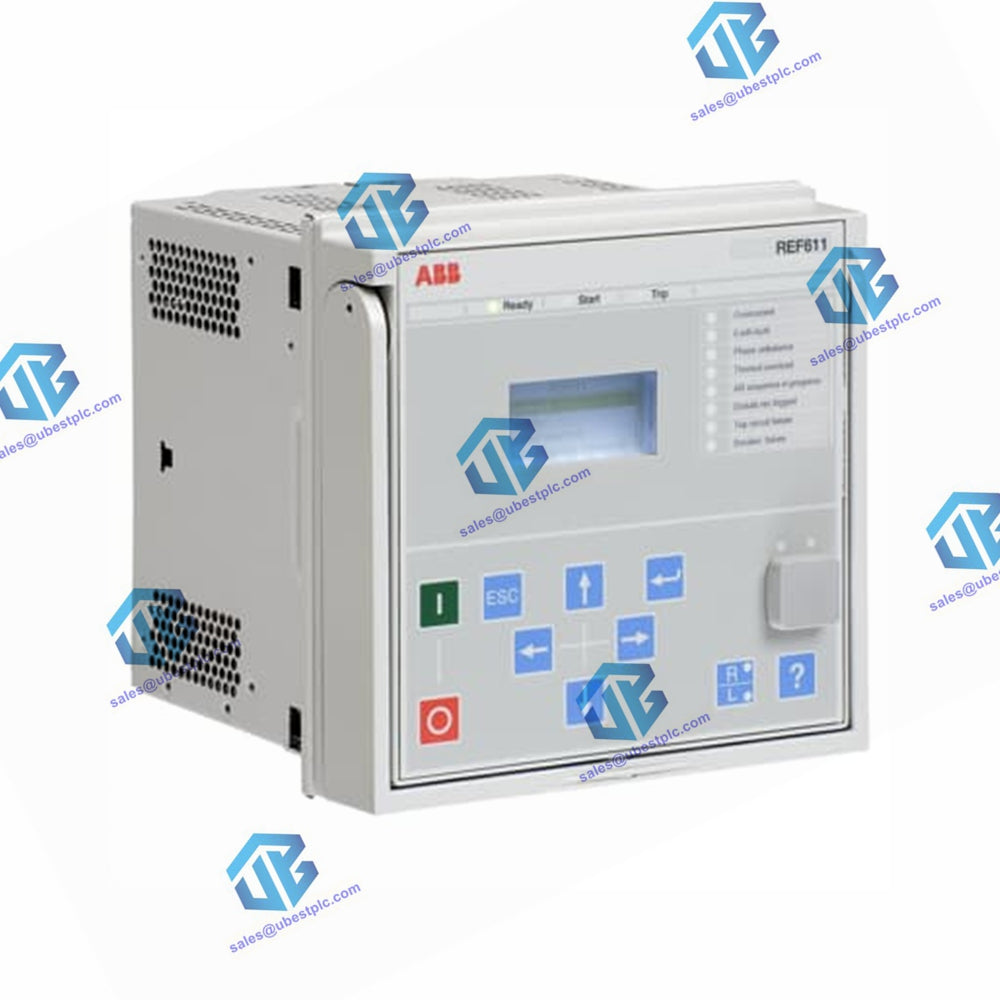

REF611 üçün Texniki Spesifikasiyalar

Ölçülər

• Eni:
  • Çərçivə: 177 mm
  • Korpus: 164 mm
• Hündürlük:
  • Çərçivə: 177 mm (4U)
  • Korpus: 160 mm
• Dərinlik: 201 mm (153 + 48 mm)
• Çəki:
  • Tam qoruyucu rele: 4.1 kq
  • Yalnız plagin vahidi: 2.1 kq

Enerji Təchizatı

• Nominal Köməkçi Gərginlik:
  • Tip 1: 100, 110, 120, 220, 240 V AC (50 və 60 Hz)
  • Tip 2: 24, 30, 48, 60 V DC; 48, 60, 110, 125, 220, 250 V DC
• Köməkçi DC Gərginlikdə Maksimum Kəsilmə Vaxtı: Un-də 50 ms
• Köməkçi Gərginlik Dəyişməsi:
  • Tip 1: Un-in 38...110%-i (38...264 V AC)
  • Tip 2: Un-in 50...120%-i (12...72 V DC); Un-in 80...120%-i (38.4...300 V DC)
• Başlanğıc Eşiği: 19.2 V DC (24 V DC × 80%)
• Köməkçi Gərginlik Təchizatının Yükü:
  • Tip 1 (DC): <12.5 W (nominal)/<15.0 W (maks.)
  • Tip 1 (AC): <13.5 W (nominal)/<16.0 W (maks.)
  • Tip 2 (DC): <10.2 W (nominal)/<10.8 W (maks.)
• DC Köməkçi Gərginlikdə Dalğalanma: DC dəyərinin Maks 15%-i (100 Hz tezlikdə)
• Sigorta Növü: T4A/250 V

Enerji Girişləri

• Nominal Tezlik: 50/60 Hz
• Cərəyan Girişləri:
  • Nominal cərəyan (In): 0.2/1 A və ya 1/5 A
  • Termal Davamlılıq Qabiliyyəti:
    • Davamlı: 4 A və ya 20 A
    • 1 s üçün: 100 A və ya 500 A
  • Dinamiki Cərəyan Davamlılığı:
    • Yarım dalğa dəyəri: 250 A və ya 1250 A
  • Giriş İmpedansı: <100 mΩ və ya <20 mΩ
• Qalıq Gərginlik Girişi:
  • Nominal Gərginlik: 60...210 V AC
  • Gərginlik Davamlılığı:
    • Davamlı: 240 V AC
    • 10 s üçün: 360 V AC
  • Nominal Gərginlikdə Yük: <0.05 VA

İkili Girişlər

• İşləmə Aralığı: Nominal gərginliyin ±20%-i
• Nominal Gərginlik: 24...250 V DC
• Cərəyan İstismarı: 1.6...1.9 mA
• Enerji İstehlakı: 31.0...570.0 mW
• Eşik Gərginliyi: 16...176 V DC
• Reaksiya Vaxtı: <3 ms

Siqnal Çıxışları

• Nominal Gərginlik: 250 V AC/DC
• Davamlı Kontakt Daşıma: 5 A
• Yaratma və Daşıma:
  • 3.0 s üçün: 15 A
  • 0.5 s üçün: 30 A
• Qırılma Gücü (Nəzarət dövrəsi zaman sabiti L/R<40 ms):
  • 48/110/220 V DC: 1 A/0.25 A/0.15 A
• Minimum Kontakt Yükü:
  • 24 V AC/DC-də 100 mA
  • 5 V AC/DC-də 10 mA (Siqnal Çıxışları və IRF Çıxışı)

Əlaqə Protokolları

• Dəstəklənən Protokollar: IEC 61850, Modbus RTU/ASCII, Modbus TCP/IP
• İnterfeyslər:
  • Ethernet: 100BASE-TX (RJ-45), 100BASE-FX (LC)
  • Seriyalı: RS-485
• Redundans Protokolları: HSR, PRP, RSTP
