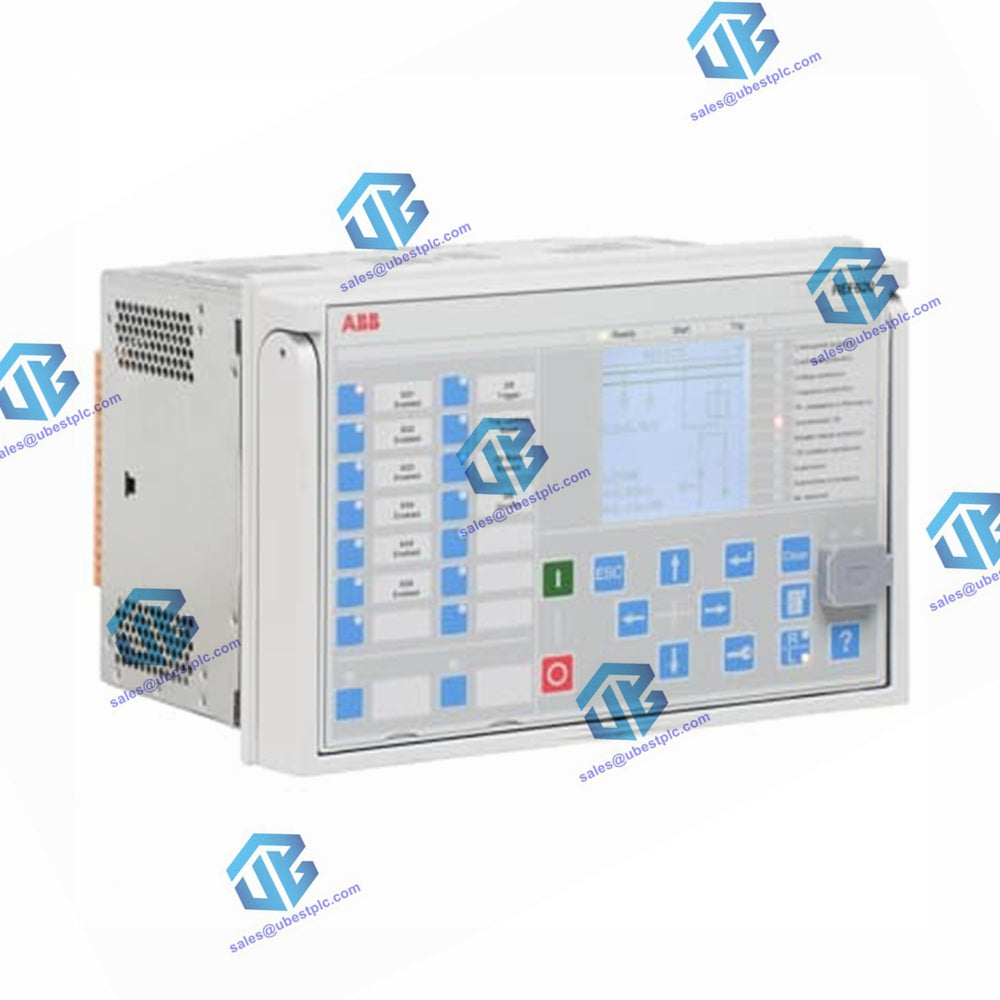

REF620 Texniki Parametrlər

Məhsul Baxışı

• Seriya: Relion® 620 seriyası
• Tətbiq: Qidalandırıcı Qorunması və İdarəetmə
• Məhsul Versiyası: 2.0
• Sənəd ID: 1MRS757651
• Çıxarılıb: 2013-05-07
• İstehsalçı: ABB

Fiziki Qoşulmalar

• Analoq Kanallar:
  • Konfiqurasiya A: 4 CT girişi, 5 VT girişi
  • Konfiqurasiya B: 1 kombi sensor girişi (üç fazalı cərəyan və gərginlik), 1 qalıq cərəyan girişi
• İkili Kanallar:
  • Konfiqurasiya A: 24 ikili giriş, 14 ikili çıxış
  • Konfiqurasiya B: 16 ikili giriş, 14 ikili çıxış

Ölçülər

• Eni:
  • Çərçivə: 262.2 mm
  • Korpus: 246 mm
• Hündürlük:
  • Çərçivə: 177 mm, 4U
  • Korpus: 160 mm
• Dərinlik: 201 mm
• Çəki:
  • Tam qoruma rele: maksimum 5.0 kq
  • Yalnız plagin vahidi: maksimum 2.9 kq

Enerji Təchizatı

• Tip 1:

  • ${𝑈}_{\text{aux}}$ nominal: 100, 110, 120, 220, 240 V AC (50 və 60 Hz), 48, 60, 110, 125, 220, 250 V DC
  • Maksimum kəsilmə vaxtı: ${𝑈}_{𝑛}$ reytinqində 50 ms
  • ${𝑈}_{\text{aux}}$ dəyişkənliyi: ${𝑈}_{𝑛}$ 38...110% (38...264 V AC), ${𝑈}_{𝑛}$ 80...120% (38.4...300 V DC)
  • Başlanğıc həddi: DC <18.0 W (nominal), <22.5 W (maksimum); AC <19.0 W (nominal), <23.0 W (maksimum)
  • Dalğalanma: DC dəyərinin maksimum 15%-i (100 Hz-də)
  • Sigorta tipi: T4A/250 V

• Tip 2:

  • ${𝑈}_{\text{aux}}$ nominal: 24, 30, 48, 60 V DC
  • ${𝑈}_{\text{aux}}$ dəyişkənliyi: ${𝑈}_{𝑛}$ 50...120% (12...72 V DC)
  • Başlanğıc həddi: 19.2 V DC (24 V DC * 80%)
  • Yük: DC <18.5 W (nominal), <22.5 W (maksimum)
  • Sigorta tipi: T4A/250 V
