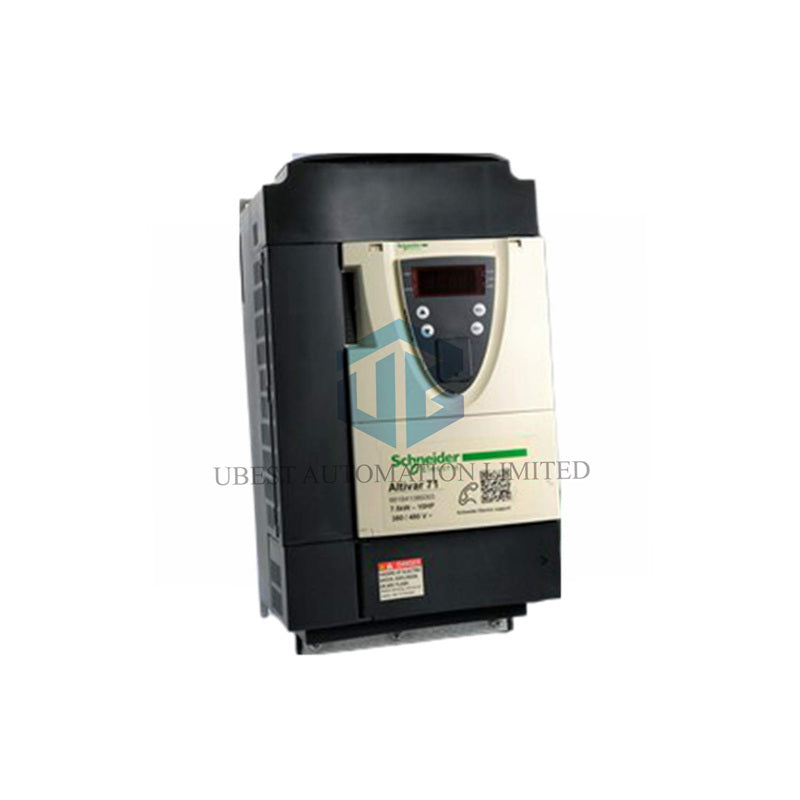

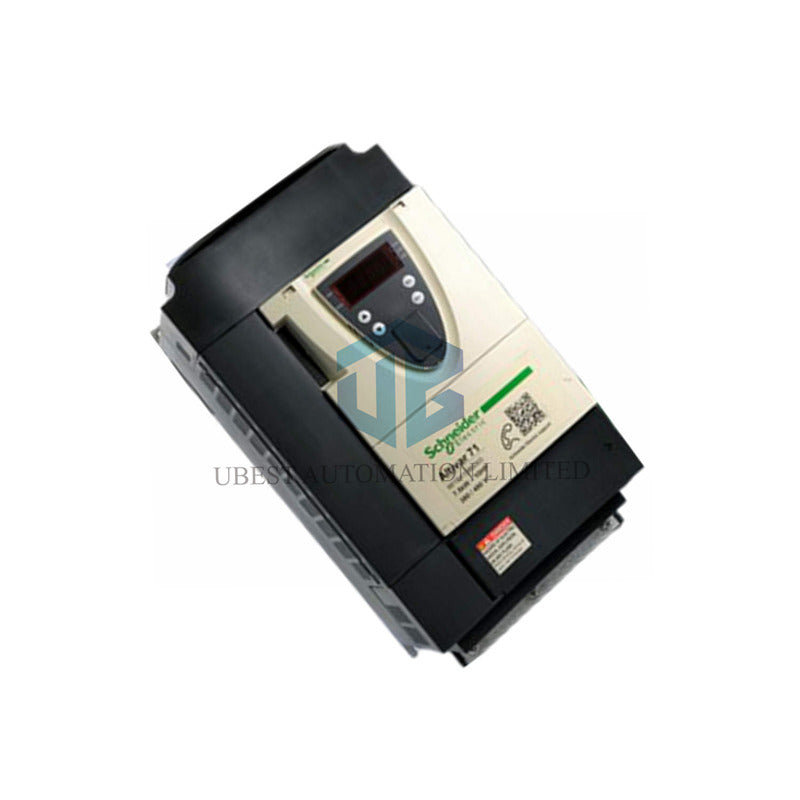

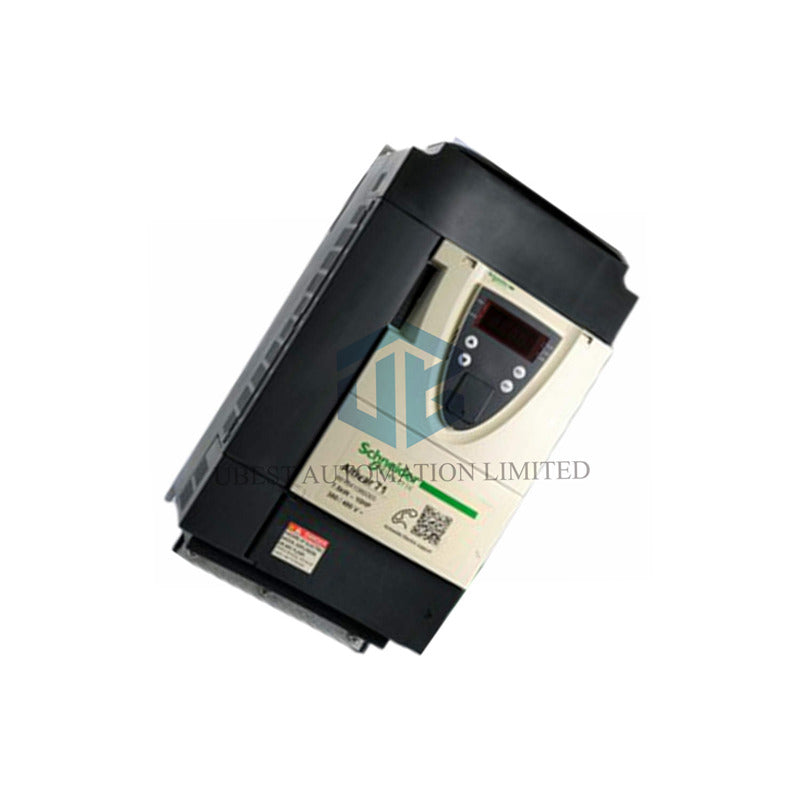

Schneider Electric Altivar 71 Sürücü ilə Yüksək Güclü Motor İdarəetməsi

Əsas Texniki Xüsusiyyətlər

• Brend və Model: Schneider Electric ATV71HD75N4
• Məhsul Xətti: Altivar 71 Dəyişkən Sürət Sürücüsü
• Qiymətləndirilmiş Motor Gücü: 75 kVt / 100 AT
• Giriş Təchizatı: 380-480V AC, 3-Faz, 50/60 Hz
• Nominal Çıxış Cərəyanı: 124A @ 460V / 160A @ 380V
• Çıxış Tezliyi Aralığı: 0.1-dən 500 Hz-ə qədər
• Standart İdarəetmə: Sensorlu Olmayan Axın Vektor İdarəetməsi (SFVC), Gərginlik/Tezlik

İnkişaf Etmiş Performans Xüsusiyyətləri

• Encoder geribildirimi istifadə edərək 1:100-dən 1:1000-ə qədər geniş sürət idarəetmə diapazonu əldə edin.
• Qapalı dövrə idarəetmə rejimində +/-5% daxilində yüksək tork dəqiqliyi təmin edir.
• 60 saniyə üçün 170% güclü keçici aşırı tork təqdim edir.
• Elektromaqnit müdaxiləsini minimuma endirmək üçün inteqrasiya olunmuş EMC filtri mövcuddur.
• Təsirli istilik idarəetməsi üçün istilik yayma qurğusu tərzi daxildir.
• Optimallaşdırılmış performans üçün 1-dən 16 kHz-ə qədər tənzimlənə bilən keçid tezliyi təklif edir.

Ətraf Mühit Reytinqi və Davamlılıq

• İşləmə Temperaturu: -10°C-dən 50°C-ə qədər (14°F-dən 122°F-ə qədər).
• Saxlama Temperaturu: -25°C-dən 70°C-ə qədər (-13°F-dən 158°F-ə qədər).
• Korpus Qoruması: Əsas daxili təhlükəsizlik üçün IP20 reytinqi.
• Uyğunluq: CE, UL, CSA və IEC 61800 standartlarına uyğundur.
• 1000 m-ə qədər yüksəklikdə güc azalmadan işləmək üçün dizayn edilmişdir.
• Sərt sənaye mühitləri üçün vibrasiya və şok müqaviməti ilə hazırlanmışdır.

Quraşdırma və Qoşulma Təfərrüatları

• Sürücünü +/-10 dərəcə tolerantlıqla şaquli şəkildə quraşdırın.
• 100 m-ə qədər qorunan motor kabellərindən və ya 200 m-ə qədər qorunmayan kabellərdən istifadə edin.
• Əsas güc terminallarını (L1/R, L2/S, L3/T) 41 N.m torkla bağlayın.
• İdarəetmə terminalları üçün 0.6 N.m bərkidici tork tələb olunur.
• Sistem üçün perspektiv qısa dövrə cərəyanı 22 kA-dan aşağı olmalıdır.
• Həmişə istehsalçının quraşdırma təlimatına və yerli qaydalara riayət edin.

Tez-tez Verilən Suallar (FAQ)

• S: Bu sürücünün at gücü reytinqi nədir?
  C: ATV71HD75N4 100 AT (75 kVt) motorlar üçün qiymətləndirilmişdir.
• S: Daxili kommunikasiya portları mövcuddurmu?
  C: Bəli, daxili Modbus və CANopen interfeysləri mövcuddur.
• S: Bu sürücü ilə sinxron motorları idarə edə bilərəmmi?
  C: Bəli, Altivar 71 seriyası həm asinxron, həm də sinxron motorları dəstəkləyir.
• S: Standart keçid tezliyi nədir?
  C: Nominal keçid tezliyi 2.5 kHz-dir, 16 kHz-ə qədər tənzimlənə bilər.
