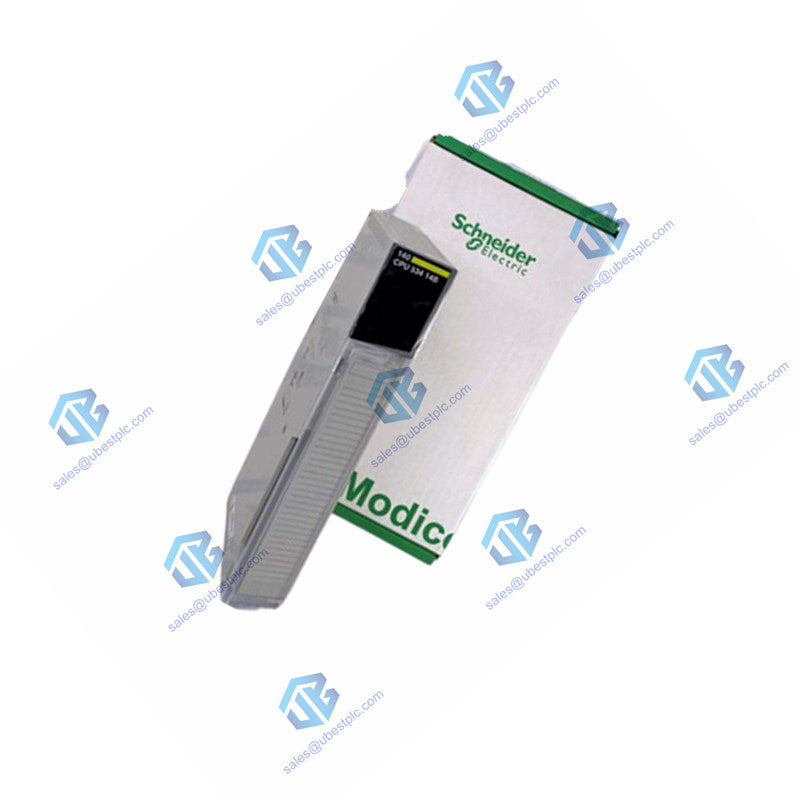

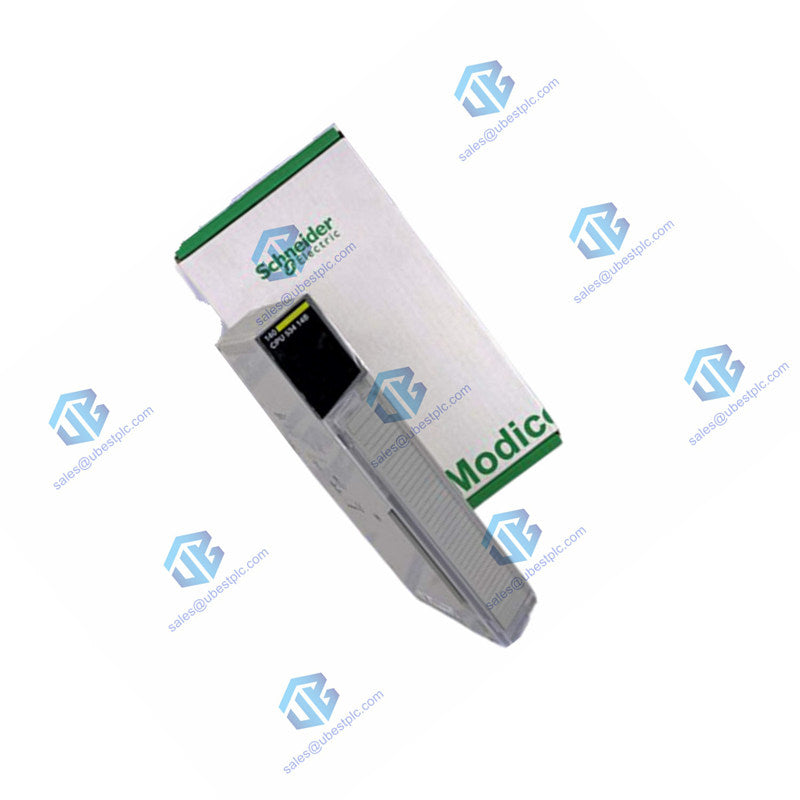

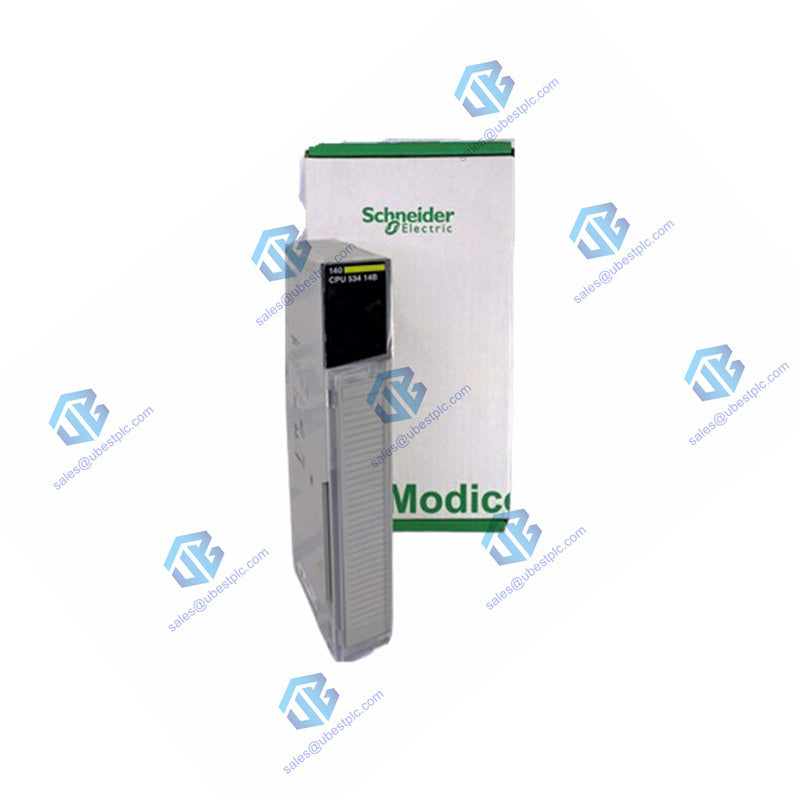

Schneider Electric 140CPU53414BC Modicon Quantum Prosessoru

Schneider Electric 140CPU53414BC Modicon Quantum avtomatlaşdırma platforması üçün yüksək performanslı prosessordur. Bu mərkəzi emal vahidi 100 MHz saat tezliyinə və mürəkkəb idarəetmə tətbiqləri üçün geniş yaddaşa malikdir. O, geniş şəbəkə imkanları ilə tələbkar sənaye mühitlərində etibarlı işləmə təmin edir.

Əsas Prosessor Spesifikasiyaları

• Marka: Schneider Electric
• Model: 140CPU53414BC
• Məhsul Xətti: Modicon Quantum Avtomatlaşdırma Platforması
• Prosessor Növü: İnteqrasiya olunmuş Riyaziyyat Koprosessorlu 80486
• Saat Tezliyi: 100 MHz
• Daxili RAM: 2972 kB
• Skanirovka Vaxtı: 1K Təlimat üçün 0.1-dən 0.5 ms-ə qədər (LL984)
• Watchdog Taymeri: 250 ms
• Saat Dəqiqliyi: ±8 saniyə gündə (0-60°C)
• Bus Cərəyanı: 1250 mA @ 5V DC
• Xalis Çəki: 0.85 kq (1.87 lbs)

Giriş/Çıxış və Şəbəkə Konfiqurasiyası

• Yerli Giriş/Çıxış Tutumu: Maksimum 64 Giriş / 64 Çıxış Sözü
• Paylanmış Giriş/Çıxış Tutumu: 30 Giriş / 32 Çıxış Sözü
• Uzaqdan Giriş/Çıxış Tutumu: 64 Giriş / 64 Çıxış Sözü
• Şəbəkə Giriş/Çıxış Tutumu: 500 Giriş / 500 Çıxış Sözü
• Şəbəkə üzrə Paylanmış Düşmələr: Maksimum 63
• Uzaqdan Düşmələr: Maksimum 31
• Dəstəklənən Şəbəkələr: 2 Uzaqdan, 3 Paylanmış
• Proqramlaşdırma Proqramı: ProWORX 32, Concept

Enerji və Ehtiyat Xüsusiyyətləri

• Ehtiyat Batareyası: Lityum Növü
• Batareya Tutumu: 1.2 Ah
• Batareya Cərəyanı: 10 µA (Gözləmə) - 420 µA (Aktiv)
• Batareya Ömrü: 10 ilə qədər
• Təhlükəsizlik: Rejim Nəzarəti üçün Açar Dəyişikliyi
• Modul Formatı: Standart Quantum Form Faktoru
• Təhlükəsizlik Markası: CE Sertifikatlı

Ətraf Mühit və Uyğunluq Məlumatları

• İşləmə Temperaturu: 0-dan 60°C-ə qədər (32-dən 140°F-ə qədər)
• Saxlama Temperaturu: -40-dan 85°C-ə qədər (-40-dan 185°F-ə qədər)
• İşləmə Rütubəti: 95%-ə qədər (kondensasiya olmadan)
• İşləmə Hündürlüyü: 5000 metrə qədər (16404 fut)
• EMC İmmuniteti: 10 V/m (80-2000 MHz IEC 801-3 üzrə)
• ESD Qorunması: 4 kV kontakt, 8 kV hava boşalması (IEC 801-2)
• PCB Qorunması: Konformal örtük (Humiseal 1A33)
• Sertifikatlar: cUL, FM Class 1 Division 2
• Standartlar: UL 508, CSA C22.2 No.142

Qablaşdırma və Sifariş Məlumatları

• Qablaşdırmaya Daxildir: Bir ədəd Schneider Electric 140CPU53414BC prosessor bloku
• Qablaşdırma Ölçüləri: 31.5 x 16.5 x 5.0 sm (12.4 x 6.5 x 2.0 düym)
• Qablaşdırma Çəkisi: 634 qram (22.4 unsiya)
• İstehsal Ölkəsi: Fransa (FR)
• Göndərmə: FedEx, UPS, DHL vasitəsilə dünya üzrə
• Zəmanət: 12 aylıq məhsul keyfiyyəti təminatı

Quraşdırma və İşə Salma Qeydləri

• CPU-nu 0-60°C ətraf mühit temperatur diapazonu daxilində əsas rəfə quraşdırın
• Enerji təchizatının CPU və bütün modullar üçün kifayət qədər cərəyan təmin etdiyinə əmin olun
• Yaddaşı qorumaq üçün ilkin işə salmadan əvvəl lityum batareyanı daxil edin
• RUN, STOP və REMOTE rejimləri arasında keçid üçün açar düyməsindən istifadə edin
• Şəbəkə parametrlərini paylanmış I/O quruluşunuza uyğun tənzimləyin
• Qutu içərisində prosessor modulunun ətrafında istilik yayılmasına imkan verin
• Enerji vermədən əvvəl bütün rabitə kabellərinin düzgün qoşulduğunu yoxlayın
• Schneider Electric-in torpaq və səs-küy azaldılması təlimatlarına əməl edin

Peşəkar Suallar & Cavablar

Bu prosessor modelinin tipik tətbiqi nədir?

• Bu CPU su təmizləmə zavodları, materialların daşınması sistemləri və geniş I/O və şəbəkə idarəçiliyi tələb edən mürəkkəb istehsal xətləri kimi orta və böyük avtomatlaşdırma layihələrini idarə edir.

Batareya ehtiyat funksiyası necə işləyir?

• Lityum batareya əsas enerji kəsildikdə RAM yaddaşını qoruyur. 10 illik ömrü ilə proqramı və məlumatları bağlanma və ya enerji kəsilməsi zamanı daimi doldurma tələb etmədən saxlayır.

Yaddaşı 2972kB-dən çox genişləndirə bilərəmmi?

• Xeyr, 2972kB RAM sabit daxili yaddaşdır. Əlavə yaddaş üçün xarici yaddaş modullarından istifadə etməyi və ya proqramınızı mövcud sahə daxilində optimallaşdırmağı düşünün.

Watchdog taymeri bitərsə nə baş verir?

• Əgər proqram 250ms-lik watchdog taymerini sıfırlamazsa, CPU səhv vəziyyətinə keçir. Bu, adətən təhlükəli maşın işləməsinin qarşısını almaq üçün sistemin dayanmasına və ya əvvəlcədən təyin olunmuş təhlükəsiz bağlanma proseduruna səbəb olur.

Bu prosessor təhlükəsizlik kritik tətbiqlər üçün uyğundurmu?

• Güclü və etibarlı olsa da, bu standart bir idarəetmə prosessorudur. SIL və ya PL reytinqləri tələb edən təhlükəsizlik kritik funksiyalar üçün Quantum sistemində xüsusi təhlükəsizlik modulları və sertifikatlı təhlükəsizlik CPU-ları tələb olunur.
