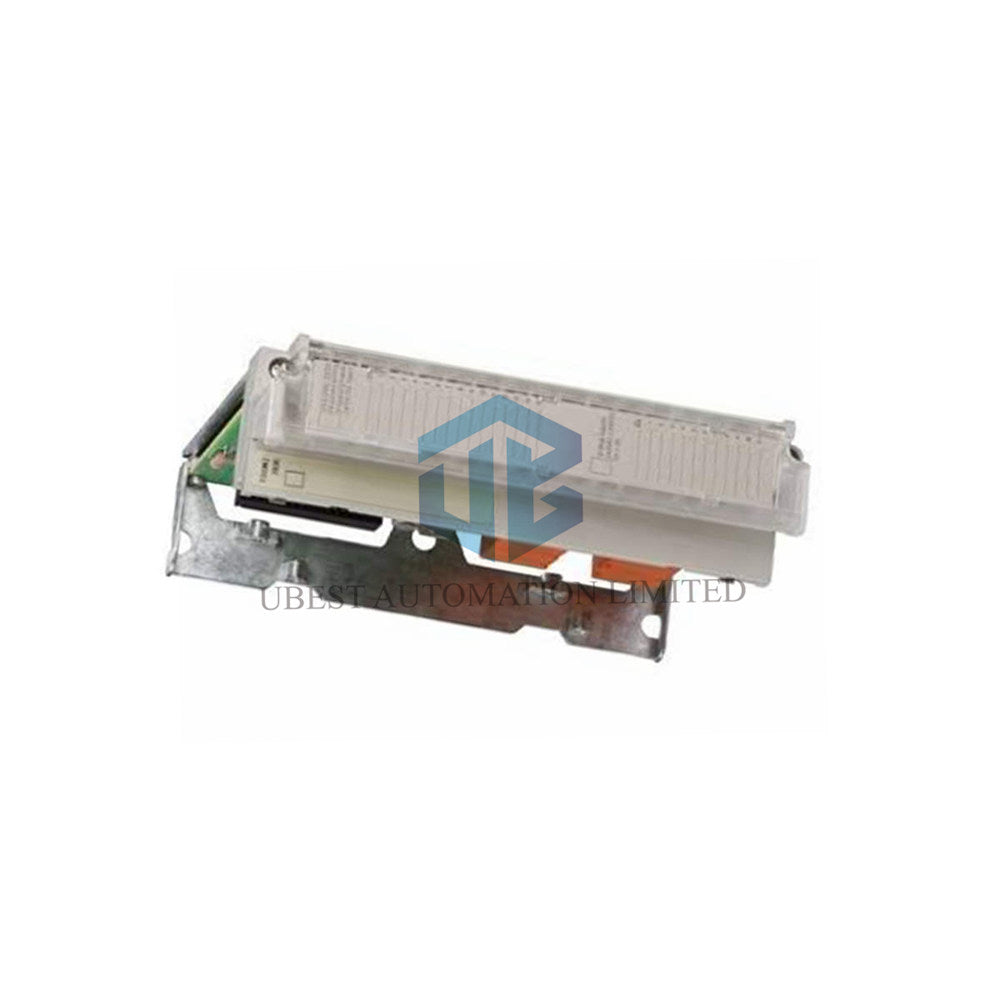

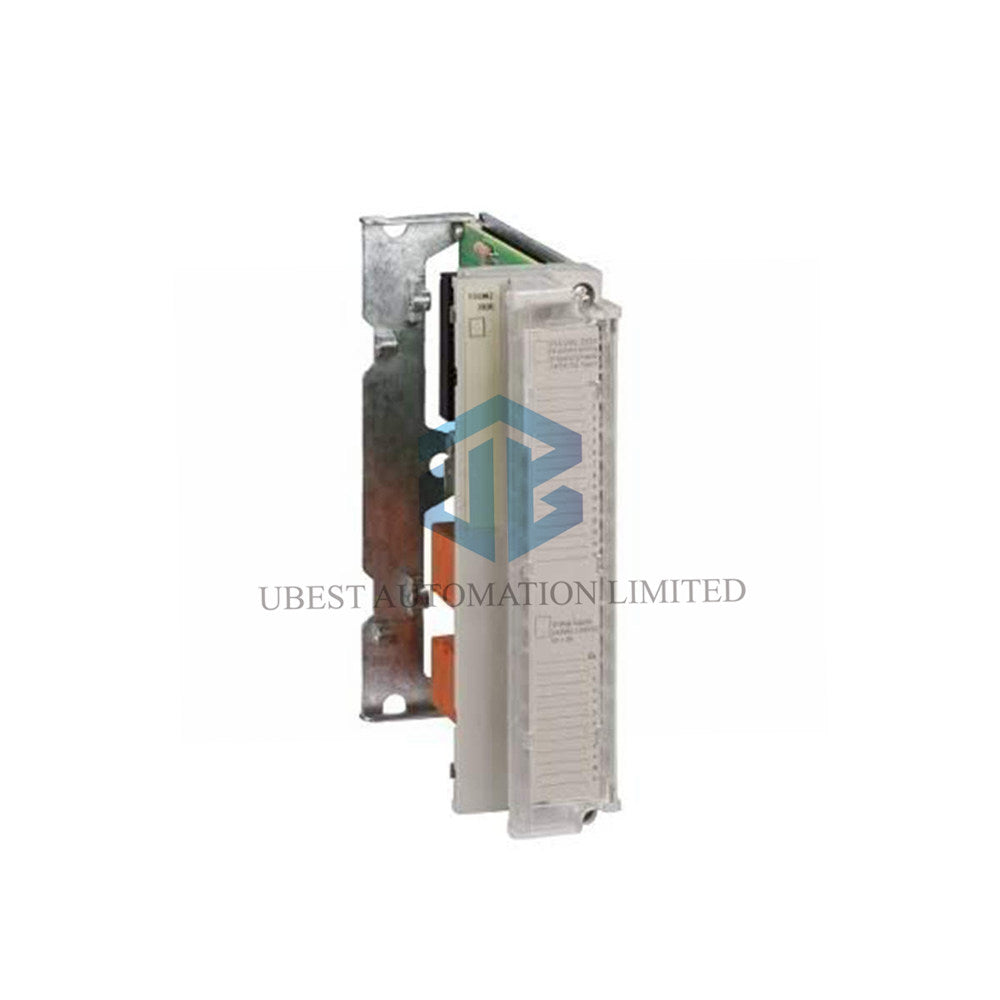

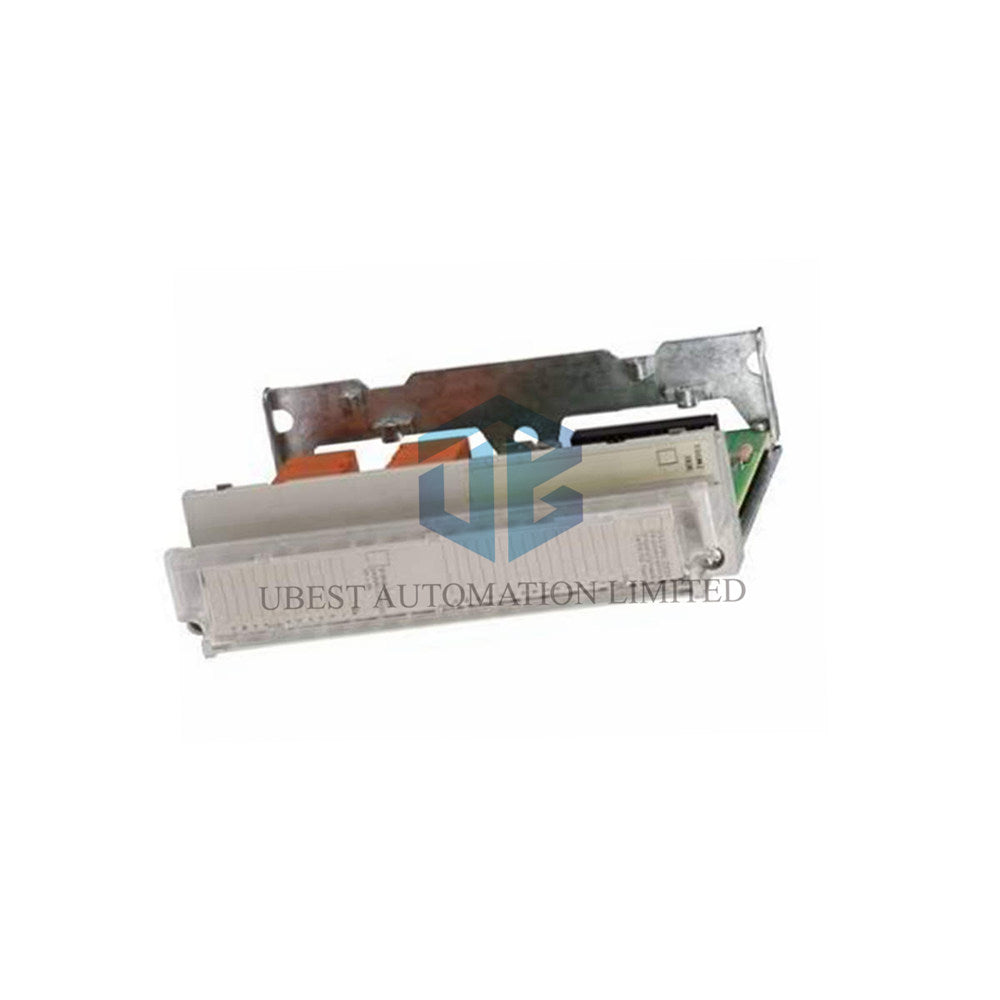

Schneider Electric TSXDMZ28AR | TSX Micro PLC-ləri üçün 28 kanallı diskret giriş/çıxış modulu

Schneider Electric TSXDMZ28AR diskret giriş/çıxış modulu ilə idarəetmə sisteminizi genişləndirin. TSX Micro PLC platforması üçün nəzərdə tutulmuş bu çoxfunksiyalı modul bir kompakt qurğuda 16 giriş və 12 rele çıxışı təqdim edir. Modul 24V DC gərginliklə işləyir və müxtəlif mühitlərdə etibarlı fəaliyyət üçün geniş -25°C-dən +70°C-dək temperatur diapazonuna malikdir.

Əsas xüsusiyyətlər

Yüksək sıxlıqlı giriş/çıxış: 16 rəqəmsal giriş və 12 rele çıxışı.
Geniş iş temperaturu diapazonu: çətin şərait üçün -25°C-dən +70°C-dək.
Çevik giriş gərginliyi: 100-120V AC sensor uyğunluğu ilə 24V DC idarəetmə.
Sürətli cavab: səmərəli idarəetmə üçün <10 ms.
Etibarlı izolyasiya: təhlükəsizlik üçün kanallar və məntiq arasında 500V AC.
Asan quraşdırma üçün DIN relsinə montaj.
Sənaye sertifikatları: CE, UL, CSA tələblərinə uyğundur.

Texniki məlumatlar

Brend: Schneider Electric
Model: TSXDMZ28AR
Məhsul seriyası: Modicon TSX Micro
Növ: Diskret giriş/çıxış modulu
Ümumi kanallar: 28
Rəqəmsal girişlər: 16 (100-120V AC / 24V DC uyğunluğu)
Rele çıxışları: 12 (NO kontaktları)
Giriş gərginliyi: 24 V DC (idarəetmə), 100-120 V AC (sensor)
Çıxış göstəriciləri: 3A, 220V AC-dək
Cavab müddəti: < 10 ms
İzolyasiya: 500 V AC (kanallar/məntiq)
Enerji sərfiyyatı: 3 W
İş temperaturu: -25°C-dən +70°C-dək
Saxlama temperaturu: -40°C-dən +85°C-dək
Montaj: DIN relsi
Çəki: təxminən 0.5 kq

Quraşdırma təlimatı

1. Modulu idarəetmə şkafının daxilində standart DIN relsinə quraşdırın.
2. PLC enerji təchizatının SÖNDÜRÜLDÜYÜNƏ əmin olun.
3. 24V DC idarəetmə enerjisini təyin olunmuş terminallara qoşun.
4. Giriş qurğularını (məsələn, sensorlar, açarlar) 16 giriş kanalına qoşun.
5. Çıxış yüklərini (məsələn, solenoidlər, indikatorlar) gərginlik və cərəyan göstəricilərinə riayət etməklə 12 rele çıxışı kanalına qoşun.
6. Bütün birləşmələri bərkidin və terminal blokunun işarələnməsinə əməl edin.
7. Ətraflı naqil sxemləri və təhlükəsizlik təlimatları üçün həmişə Schneider Electric-in rəsmi quraşdırma təlimatına müraciət edin.

Uyğunluq

Bu modul Schneider Electric Modicon TSX Micro avtomatlaşdırma platforması üçün nəzərdə tutulub. O, uyğun TSX Micro PLC-lərinə və şassilərinə birbaşa qoşulur. Girişlər 2 naqilli yaxınlıq sensorları ilə (IEC 1131-2 Tip 2) uyğundur.

Qablaşdırmaya daxildir

1 x Schneider Electric TSXDMZ28AR giriş/çıxış modulu.
Sənədlər daxil edilə bilər.

Zəmanət və dəstək

Bu məhsula satınalma tarixindən etibarən 12 aylıq zəmanət verilir.

Çatdırılma

Göndərişləri dünya üzrə FedEx, UPS və DHL vasitəsilə həyata keçiririk.

Qeyd: Bu qurğu ixtisaslı personal tərəfindən peşəkar quraşdırma üçün nəzərdə tutulub. Bütün elektrik işlərinin yerli qaydalara uyğun olduğundan əmin olun.
