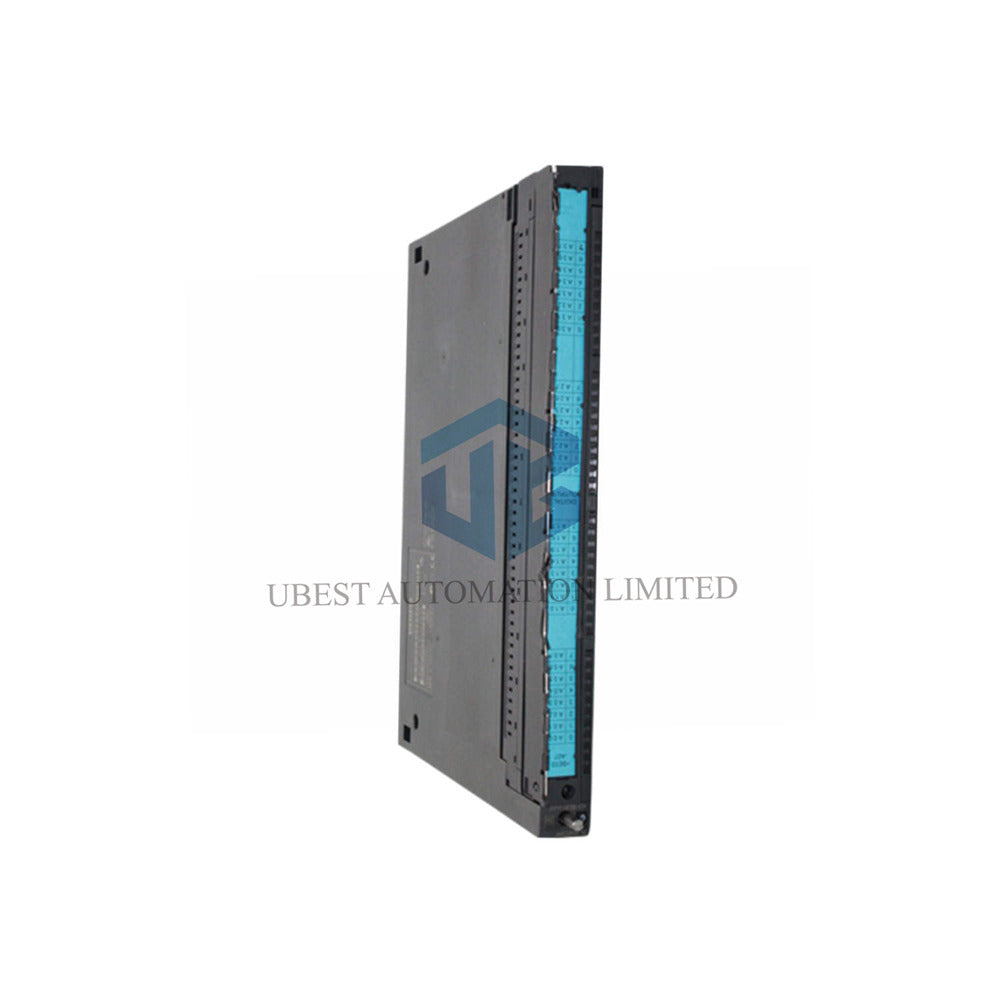

Siemens 6ES7451-3AL00-0AE0 - Yüksək Performanslı 3-Oxlu Mövqe Modulu

Siemens 6ES7451-3AL00-0AE0 FM 451 ilə dəqiq hərəkətin idarəsini ələ alın. SIMATIC S7-400 PLC üçün xüsusi hazırlanmış bu mövqe modulu üç müstəqil ox üçün peşəkar səviyyədə hərəkət nəzarəti təmin edir. Sürətli keçid və sürünmə sürəti sürücüləri üçün nəzərdə tutulmuş, mürəkkəb mövqe tapşırıqları, kam funksiyaları və sinxronizasiyanı idarə edir, bu da onu emal, qablaşdırma və materialların daşınması avtomatlaşdırması üçün ideal edir.

Tam Texniki Spesifikasiyalar

Brend və Seriya: Siemens SIMATIC S7-400

Tam Model Nömrəsi: 6ES7451-3AL00-0AE0 (Funksiya Modulu FM 451)

Modul Növü: 3-Oxlu Mövqe Modulu

İdarəetmə Oqları: 3 Müstəqil Kanal

Qida Gərginliyi: 24V DC

Rəqəmsal Girişlər: Cəmi 12 (hər ox üçün 4) - kamlar, başlat/dur, istinad üçün

Rəqəmsal Çıxışlar: Cəmi 12 (hər ox üçün 4) - istiqamət, sürətli/yavaş sürətlər üçün

Çıxış Cərəyanı: Hər çıxış üçün 600 mA-ya qədər

Dəstəklənən Encoderlər: İnkremental (5V RS422 / 24V), Absolyut SSI

Max Encoder Tezliyi: 1 MHz (5V inkremental), 50 kHz (24V inkremental)

SSI Saat Sürəti: 1.25 MHz-ə qədər

Encoder Qida Təchizatı: 5V / 210 mA və 24V / 300 mA çıxışlar

Konfiqurasiya: STEP 7 daxilində CD-də olan proqram paketi vasitəsilə

İşləmə Temperaturu: 0°C-dən +55°C-ə qədər

Enerji İtkisi: Adətən 3.6 W

Ön Qoşqu: 1 x 48-pin tələb olunur

Ölçülər (E x H x D): 50 mm x 290 mm x 210 mm

Çəki: Təxminən 1300 q

Quraşdırma və Uyğunluq Bələdçisi

6ES7451-3AL00-0AE0 FM 451 modulunu S7-400 rəfinizə quraşdırın. Motor sürücülərinizi rəqəmsal çıxışlara, geribildirim encoderlərini isə müvafiq giriş terminallarına qoşun. Ox parametrlərini, hərəkət diapazonlarını, sürətləri və kam funksiyalarını təyin etmək üçün təqdim olunan konfiqurasiya proqramından istifadə edin. İstiqamət və sürət səviyyəsi idarəetmə siqnallarını qəbul edən geniş çeşiddə sürücülərlə uyğundur.

Qutu Məzmunu və Zəmanət

Daxildir: 1 x Siemens FM 451 Mövqe Modulu (6ES7451-3AL00-0AE0) və CD-də Konfiqurasiya Proqramı.

Zəmanətimiz: Bu məhsul tam 12 aylıq zəmanət ilə təmin edilir.

Sürətli Qlobal Göndərmə

FedEx, UPS və DHL vasitəsilə dünya üzrə sürətli çatdırılmanı təmin edirik.

Tez-tez Verilən Suallar (FAQ)

Bu modul hansı növ sürücüləri idarə edə bilər?

“Sağa/Sola Qaçış” və “Sürətli/Sürünmə Sürəti” kimi əmrlər üçün rəqəmsal siqnalları qəbul edən sürücüləri idarə edə bilər. Bu, addım/istiqamət interfeysi olan çoxlu servo sürücülər və çoxsürətli rəqəmsal girişləri olan dəyişkən tezlik sürücülərini (VFD) əhatə edir.

Sürətli keçid və sürünmə sürəti arasındakı fərq nədir?

Sürətli keçid mövqelər arasında tez hərəkət üçün istifadə olunan yüksək sürətdir. Sürünmə sürəti isə hədəf mövqeyə son yaxınlaşma zamanı və ya istinad zamanı dəqiq və çox yavaş sürətdir, dəqiqliyi təmin edir və aşmağı qarşısını alır.

Həm inkremental, həm də absolyut encoderlərdən istifadə edə bilərəm?

Bəli, modul hər ikisini də dəstəkləyir. İnkremental encoderlər nisbi mövqe üçün geniş istifadə olunur. Absolyut SSI encoderləri isə hər işə salındıqda unikal mövqe dəyəri verir və hər dəfə işə salmadan sonra istinad gedişinə ehtiyac qalmır.

“İstinad kamları” və “geri dönmə kamları” nədir?

İstinad kamları ox üçün məlum istinad nöqtəsini (ev mövqeyi) təyin etmək üçün istifadə olunan fiziki açar və ya sensor siqnallarıdır. Geri dönmə kamları proqram limitləri keçildikdə hərəkəti dərhal dayandıran aparat limit açarları kimi fəaliyyət göstərir və təhlükəsizlik ehtiyatı təmin edir.

Hərəkət profili necə proqramlaşdırılır?

Ənənəvi hərəkət kodu yazmırsınız. STEP 7-dəki konfiqurasiya proqramından istifadə edərək hədəf mövqeləri, sürətləri və sürətlənmə rampalarını təyin edirsiniz. Modul bu profilləri müstəqil icra edir və vəziyyəti əsas CPU-ya bildirir.
