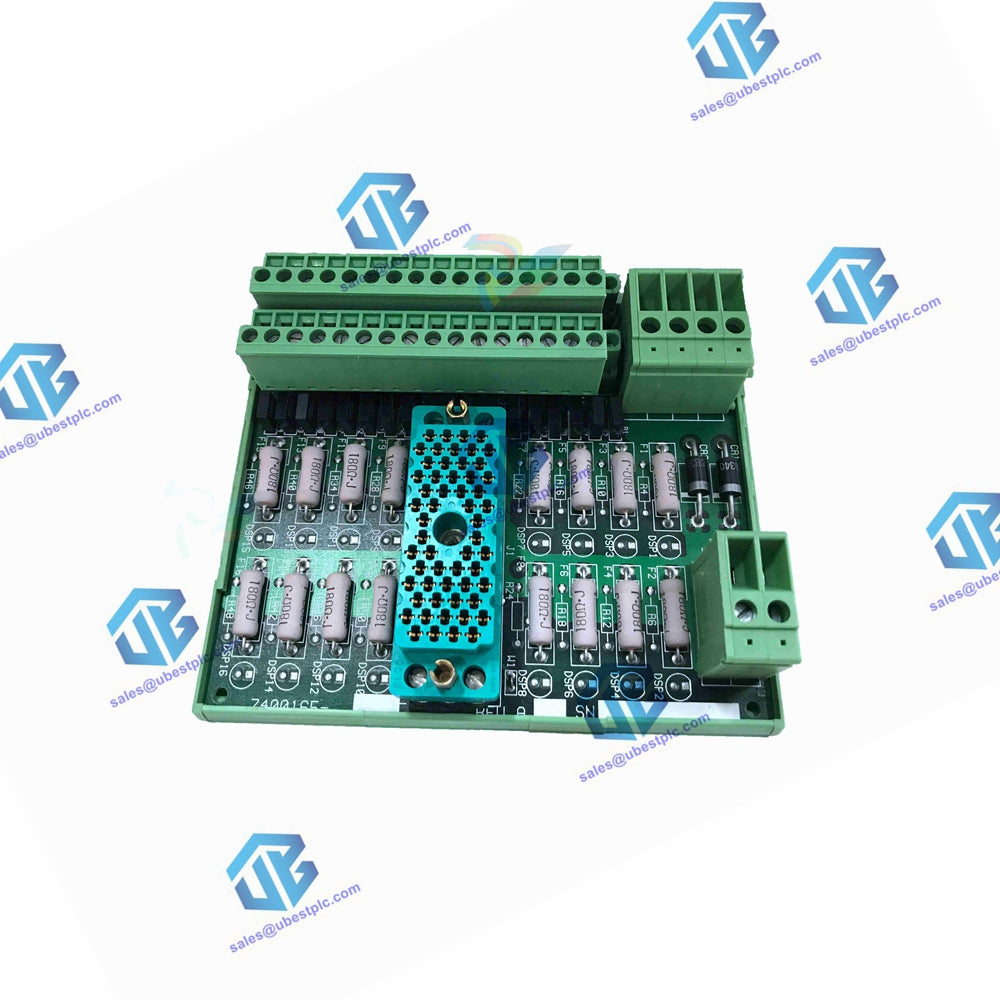

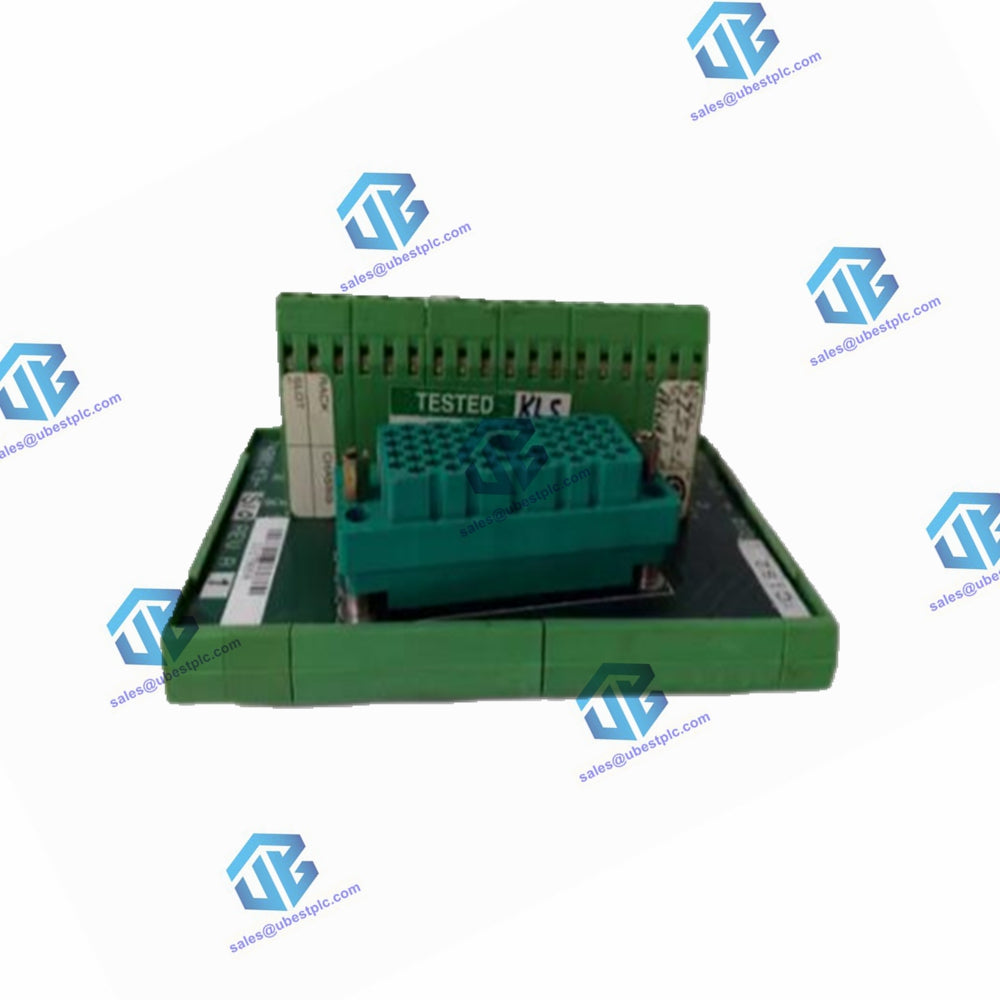

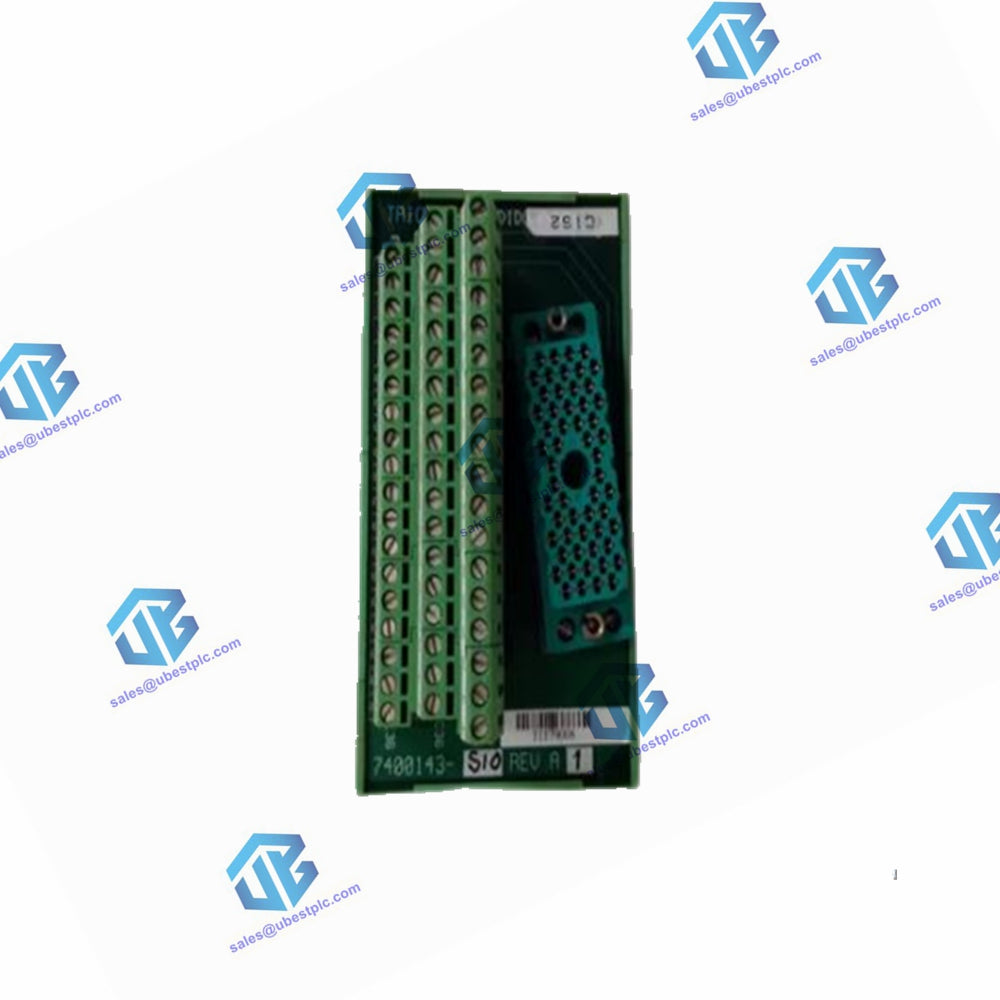

Terminasiya Paneli 9753-110 çoxistiqamətli və həm impuls giriş modulları, həm də impuls totalizator giriş modulları ilə uyğun gəlir. O, müxtəlif giriş siqnal növləri üçün etibarlı interfeys təmin edir və sənaye tətbiqlərində asan inteqrasiya və möhkəm performans üçün nəzərdə tutulub.

Terminasiya Paneli 9753-110 Ümumi Baxış

9753-110 terminasiya paneli istifadə olunan giriş modulunun növündən asılı olaraq bir neçə konfiqurasiyanı dəstəkləyir. Impuls giriş modulları ilə cütləşdirildikdə, 8 fərqli giriş siqnal terminallarını (IN+ və IN–) təklif edir. Impuls totalizator giriş modulları ilə istifadə edildikdə isə, 16 giriş siqnal terminallarını (IN+ və IN–) dəstəkləyir və modullardakı 32 nöqtə səbəbindən hər impuls totalizator giriş modulu üçün iki terminasiya paneli tələb olunur.

Term Panel 9753-110 üçün spesifikasiyalar

• Panel Növü: Əsas
• Nöqtələr:
  • Impuls giriş modulları ilə istifadə edildikdə 8
  • Impuls totalizator giriş modulları ilə istifadə edildikdə 16

Uyğun Modullar

• Impuls Giriş Modulları:
  • 3510: 8 nöqtə, 20 Hz-dən 20 KHz-ə qədər impuls girişi, ümumi olmayan, AC-ə qoşulmuş, 50 ms tipik giriş yeniləmə sürəti
  • 3511: 8 nöqtə, 20 Hz-dən 20 KHz-ə qədər impuls girişi, ümumi olmayan, AC-ə qoşulmuş, 25 ms tipik giriş yeniləmə sürəti
  • 3515: 32 nöqtə, 0-dan 1 kHz impuls totalizator girişi, ümumi olmayan

Gərginlik Girişi Term Panelləri

9753-110 həmçinin 0-dan 5 VDC, -5-dən +5 VDC-ə və ya 0-dan 10 VDC-ə qədər analoq giriş modulları ilə uyğundur. O, ümumi qayıdış terminalları (RTN) ilə 16 gərginlik giriş terminalını (IN+ və IN–) əhatə edir. 32 nöqtəli modullar üçün hər modul üçün iki termin panel tələb olunur və panellər 1-16 və 17-32 olmaqla iki etiket dəsti ilə gəlir.

Gərginlik Girişi Term Paneli 9753-110 üçün spesifikasiyalar

• Panel Növü: Gərginlik girişi, əsas
• Nöqtələr: 16

Uyğun Analoq Giriş Modulları

• 3700: 32 nöqtə, 0–5 VDC, ümumi olmayan, diferensial, DC-ə qoşulmuş, TMR
• 3700A: 32 nöqtə, 0–5 VDC, ümumi olmayan, diferensial, DC-ə qoşulmuş, TMR
• 3701: 32 nöqtə, 0–10 VDC, ümumi olmayan, diferensial, DC-ə qoşulmuş, TMR
• 3703E: 16 nöqtə, 0–5 VDC və ya 0–10 VDC (TriStation vasitəsilə konfiqurasiya edilə bilər), ümumi olmayan, diferensial, izolyasiya olunmuş, TMR
• 3721: 32 nöqtə, 0-dan 5 VDC və ya –5-dən +5 VDC-ə qədər (TriStation vasitəsilə konfiqurasiya edilə bilər), diferensial, DC-ə qoşulmuş, TMR

Ölçülər

• En: 3 düym (7.62 sm)
• Hündürlük: 5 düym (12.7 sm)
• Dərinlik: 4.25 düym (10.795 sm)
