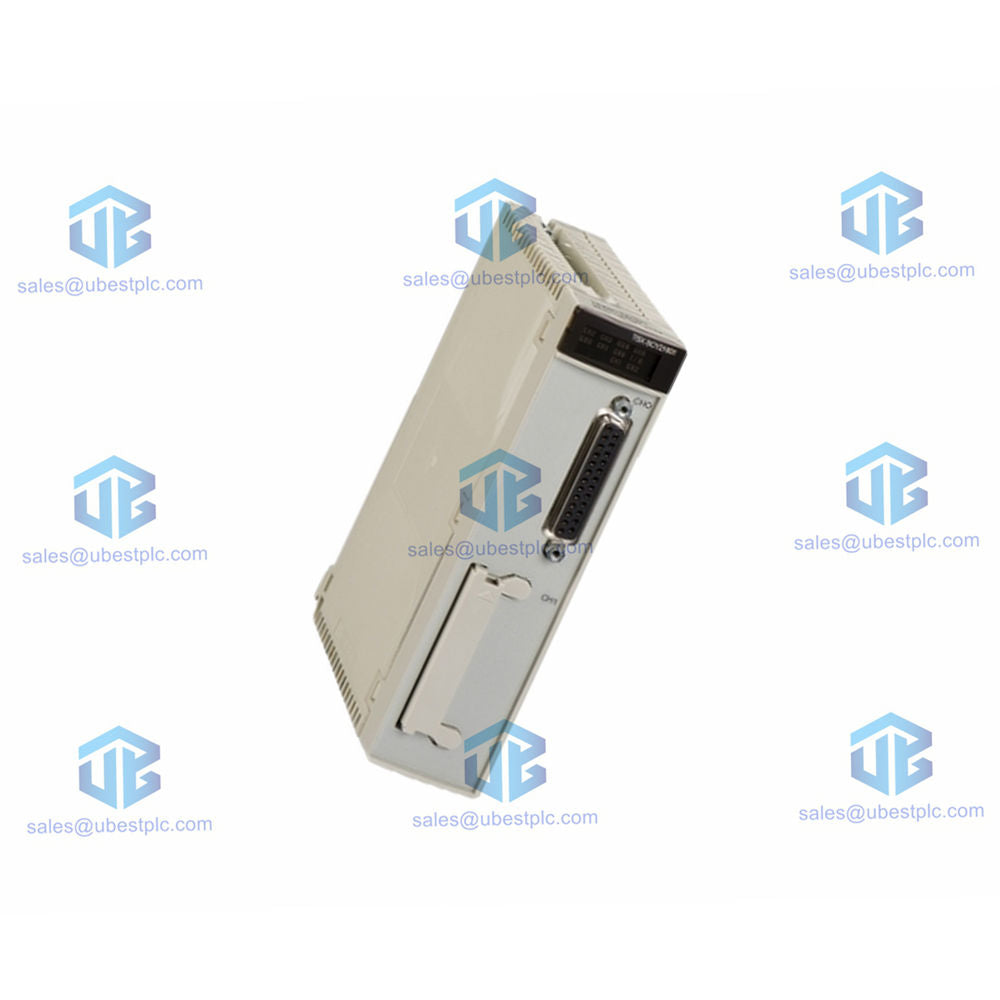

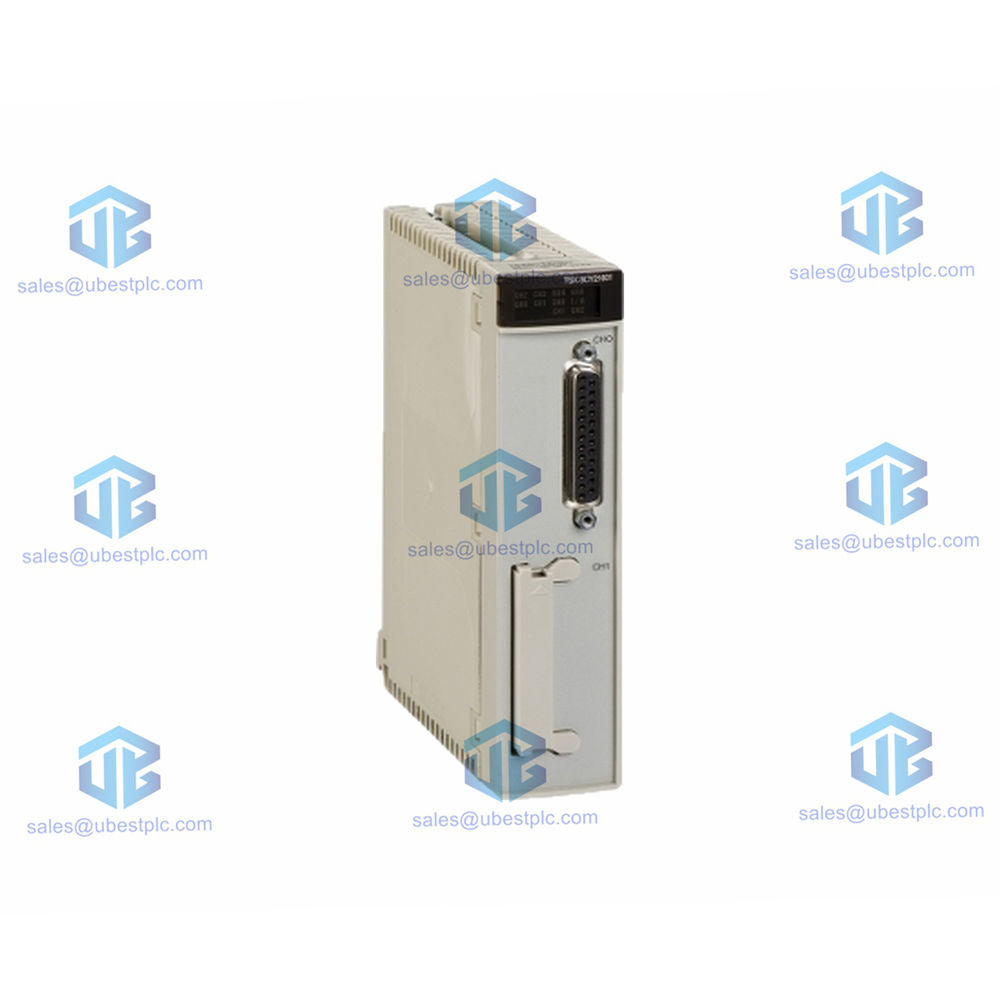

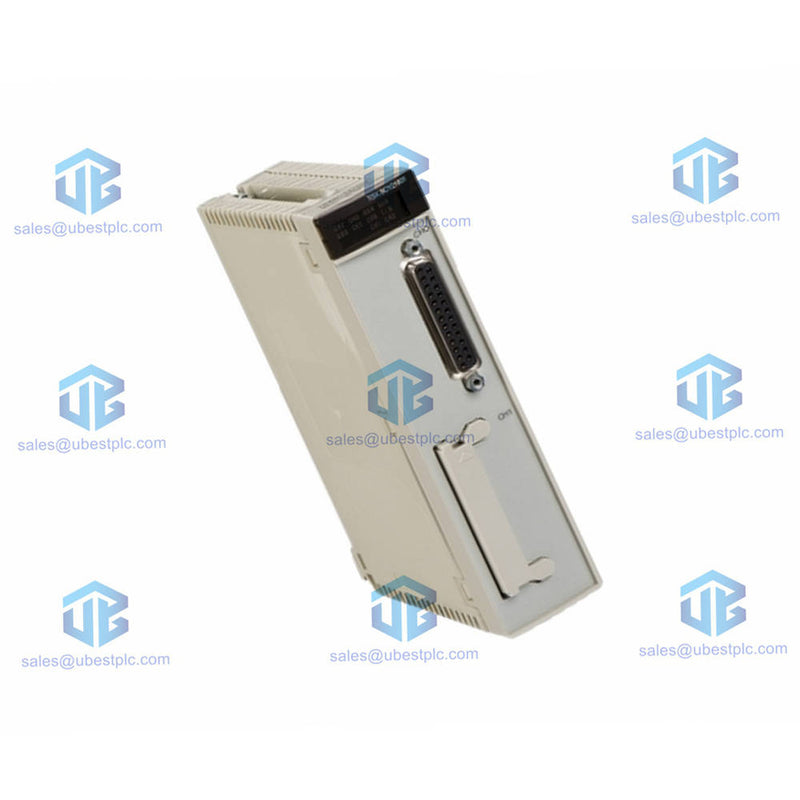

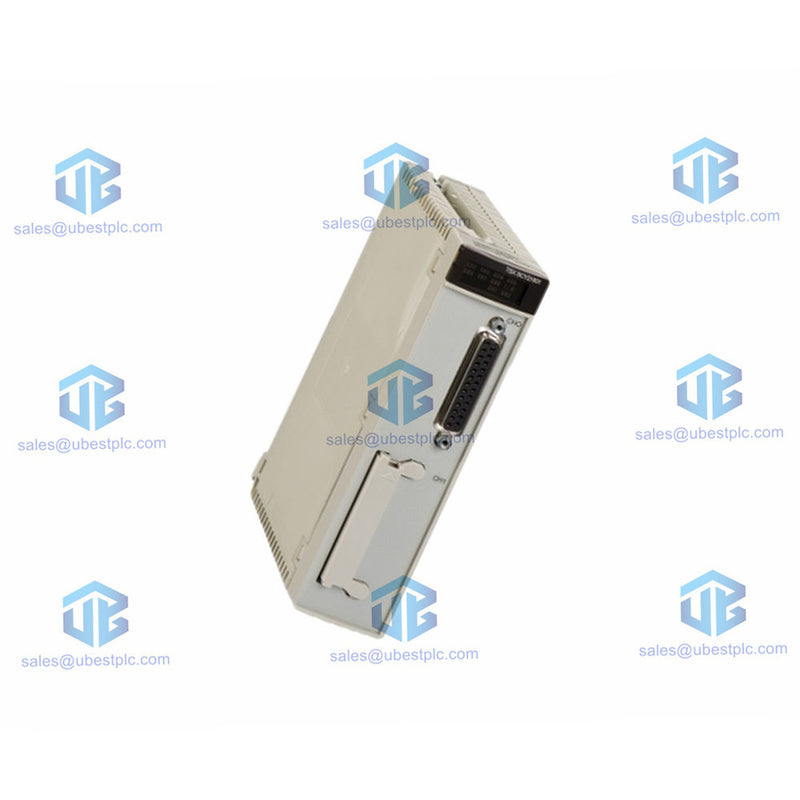

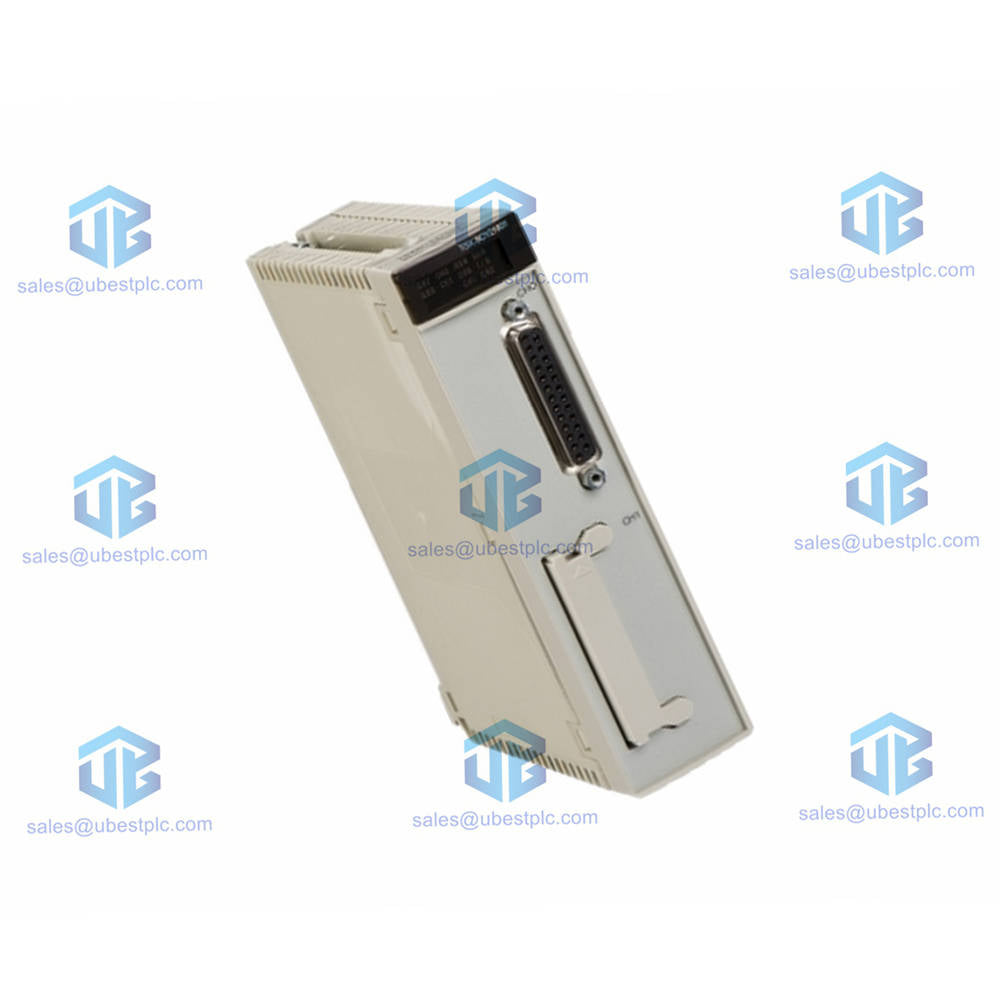

TSXSCY21601 Modicon Premium RS485 + PCMCIA rabitə modulu – 28 cihaz, 1300 m şin

TSXSCY21601 Modicon Premium avtomatlaşdırma platformasına çevik RS485 bağlantısı əlavə edir. Schneider Electric bu rabitə modulunu bir PCMCIA tip III yuvası və bir SUB-D 25 serial portu ilə təchiz edib. Modul iki burulmuş ekranlı cüt kabel üzərindən çoxprotokollu məlumat ötürülməsini idarə edir. 1300 m uzunluğundakı Modbus şini boyunca 28-ə qədər cihaz qoşula bilər. Unity Pro proqram təminatı ilə modulu bir neçə dəqiqəyə konfiqurasiya etmək mümkündür.

Xülasə

• TSXSCY21601 Premium şkaflarına geniş Modbus funksiyalarını dəstəkləyən sürətli, izolyasiyalı RS485 kanalı əlavə edir.
• İki burulmuş ekranlı cüt 1300 m-ə qədər siqnalları ötürür, qol bağlantıları isə 15 m-ə çatır.
• Bir PCMCIA tip III yuvası ehtiyac olduqda yaddaş və ya əlavə rabitə imkanları yaradır.
• Ötürmə sürəti RTU və ASCII kadr formatlarında 1.2-dən 19.2 kbit/s-ə qədər dəyişir.
• Diaqnostika və hadisə sayğacları mühəndislərə əlavə alətlər olmadan şin nasazlıqlarını izləməyə kömək edir.

Əsas üstünlüklər

• Uzun şin məsafəsi 1300 m-ə qədərdir və böyük obyektlərdə təkrarlayıcı xərclərini azaldır.
• 28 cihaz dəstəyi orta ölçülü şəbəkələrin bir modulda işləməsini təmin edir.
• İzolyasiyalı RS485 portu sənaye sahələrində torpaqlama dövrələrini və maneələri bloklayır.
• PCMCIA tip III yuvası yeni avadanlıq olmadan yaddaş və ya ikinci bağlantı əlavə edir.
• Modbus funksiyalarının tam dəsti oxuma, yazma, diaqnostika və identifikasiya tapşırıqlarını əhatə edir.
• Hər kadrda CRC 16 ötürmə xətalarını məntiqinizə çatmazdan əvvəl aşkarlayır.

Texniki xüsusiyyətlər

• Brend: Schneider Electric
• Model: TSXSCY21601
• Seriya: Modicon Premium avtomatlaşdırma platforması
• Məhsul tipi: Rabitə modulu
• Proqram təminatı: Unity Pro
• Struktur tipi: Heterogen sənaye şini
• Məhsul uyğunluğu: Atrium, Premium
• Giriş metodu: Master/Slave
• İnteqrasiya edilmiş qoşulma: 1 PCMCIA tip III kart yuvası; 1 SUB-D 25 serial bağlantı
• Protokol: Çoxprotokollu
• Port dəstəyi: İzolyasiyalı RS485
• Ötürmə rejimi: Asinxron baza zolağı
• Kadr formatı: RTU/ASCII
• Ötürmə sürəti: 1.2–19.2 kbit/s
• Orta: 2 burulmuş ekranlı cüt kabel
• Cihazlar: 28
• Ünvanlar: 0–97
• Şin uzunluğu: 1300 m Modbus
• Şaxə bağlantısının uzunluğu: 15 m
• Sorğu ölçüsü: Hər sorğu üçün 120 söz və ya 1920 bit
• Nəzarət: Hər kadrda bir CRC 16
• Cərəyan sərfiyyatı: 5 V DC-də 350 mA
• Modul formatı: Standart
• Çəki: 0.36 kg
• İşləmə temperaturu: 0–60 °C
• Saxlama temperaturu: -25–70 °C
• Nisbi rütubət: 5–95 % kondensasiyasız
• İş hündürlüyü: ≤ 2000 m

Diaqnostika və monitorinq

• Diaqnostika sayğacları şin xətalarını qeydə alır və zəif seqmentləri aşkarlamağa kömək edir.
• Hadisə sayğacları mesaj axınını izləyir və trafik sıçrayışlarını aşkar edir.
• RUN LED-i enerji verildikdən sonra modulun normal işlədiyini təsdiqləyir.
• ERR LED-i modulun daxili nasazlığı barədə xəbərdarlıq edir.
• CH0 LED-i RS485 portundakı cari rabitəni göstərir.

Quraşdırma təlimatı

• Modulu taxmazdan əvvəl Premium rəfini söndürün.
• TSXSCY21601-i boş standart yuvaya sürüşdürüb bərkidin.
• Quraşdırmanız üçün lazımdırsa, PCMCIA type III kartını yuvasına yerləşdirin.
• Maneələrə qarşı ən yaxşı qorunma üçün SUB-D 25 portunu iki burulmuş, ekranlanmış cüt naqillə qoşun.
• Şin kabelinin uzunluğunu 1300 m-dən, şaxə bağlantılarının uzunluğunu isə 15 m-dən az saxlayın.
• Modbus planınıza uyğun olaraq qovşaq ünvanını 0 ilə 97 arasında təyin edin.
• Şini işə salmazdan əvvəl Unity Pro-da kadr formatını və ötürmə sürətini konfiqurasiya edin.
• Normal rabitəni təsdiqləmək üçün enerji verdikdən sonra RUN və CH0 LED-lərini yoxlayın.

Qablaşdırma siyahısı

• 1 x TSXSCY21601 rabitə modulu
• 1 x qısa quraşdırma təlimatı
• 1 x qoruyucu göndərmə qutusu

Zəmanət və çatdırılma

• Bu məhsula 12 aylıq zəmanət veririk.
• FedEx, UPS və DHL vasitəsilə izləmə imkanı ilə bütün dünyaya göndəririk.
• Sifarişlər anbardan 1–3 iş günü ərzində göndərilir.

Tez-tez verilən suallar

• S: PCMCIA type III yuvası bu modula nə əlavə edir?
  C: Yaddaş və ya rabitə kartını qəbul edir, beləliklə yaddaşı genişləndirə və ya ikinci bağlantı əlavə edə bilərsiniz.
• S: Bir RS485 seqmentinə neçə cihaz qoşula bilər?
  C: Bir seqment 1300 m uzunluğunda şin üzərindən 28 cihazı dəstəkləyir.
• S: Modbus şəbəkəsində hansı ünvanları təyin edə bilərəm?
  C: Modul 0-dan 97-yə qədər qovşaq ünvanlarını qəbul edir və bu, zavod sxemlərinin əksəriyyətini əhatə edir.
• S: Modul ötürmə zamanı məlumatları necə qoruyur?
  C: Hər kadra bir CRC 16 yoxlaması əlavə edir, beləliklə, zədələnmiş mesajlar dərhal aşkarlanır.
• S: TSXSCY21601-i konfiqurasiya etmək üçün hansı alətlər lazımdır?
  A: Unity Pro proqramı protokolu, ötürmə sürətini, kadr formatını və qovşaq ünvanını təyin edir.
